昨天收到了开发板，有了硬件，今天就开始熟悉和测试开发平台了。在VS中建立了项目文件，随即进入STM32Cube MX2，尝试着进行配置。

实验是按照《基于STM32C5生成一个STM32CubeMX2工程》教程一步步来的：
[attachimg]73**[/attachimg]

虽说是抄作业，但因为是首次接触VS和MX2，界面和使用都非常陌生，加上英文基础差，使用起来还是挺费周折的。

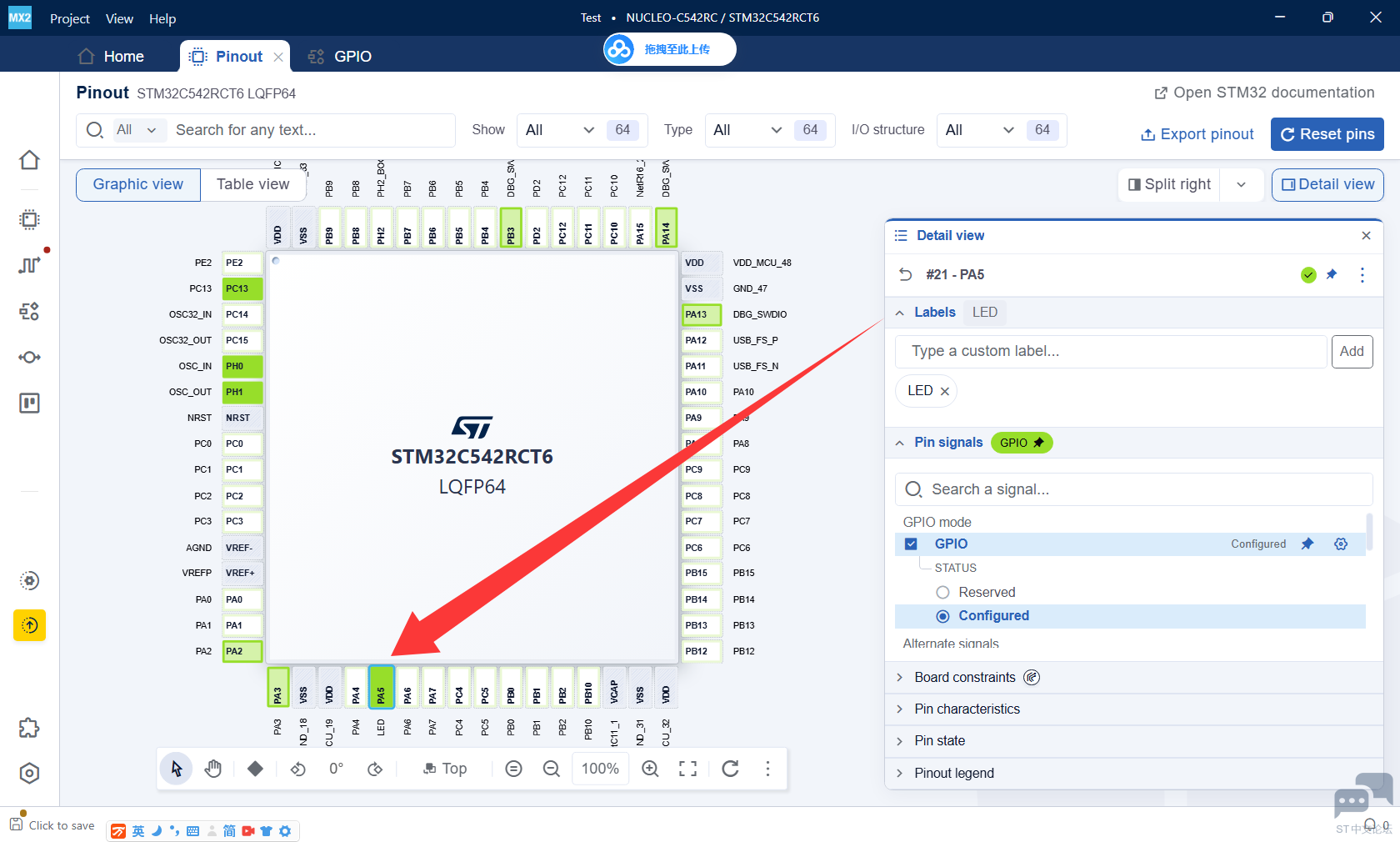

首先是GPIO设置，找这个界面就折腾了不少时间，最后才弄清楚要先选中"Configured"，再点击螺帽图标，才能进入GPIO的配置页面：

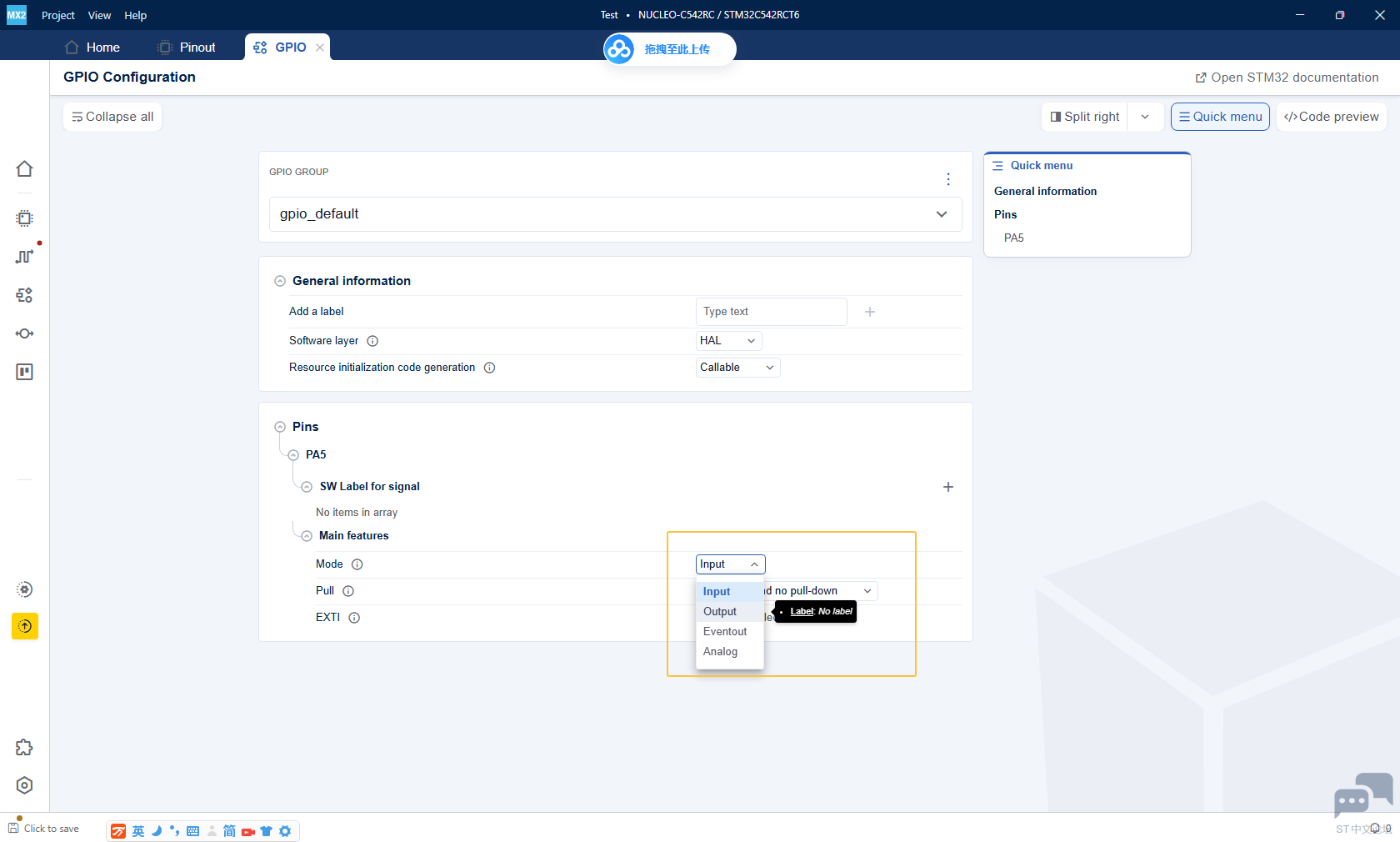

进入配置页面后，就方便进行设置了：


其次就是标签的设置，也是弄了多次才知道添加了新标签之后，还要删除原有的标签才行。

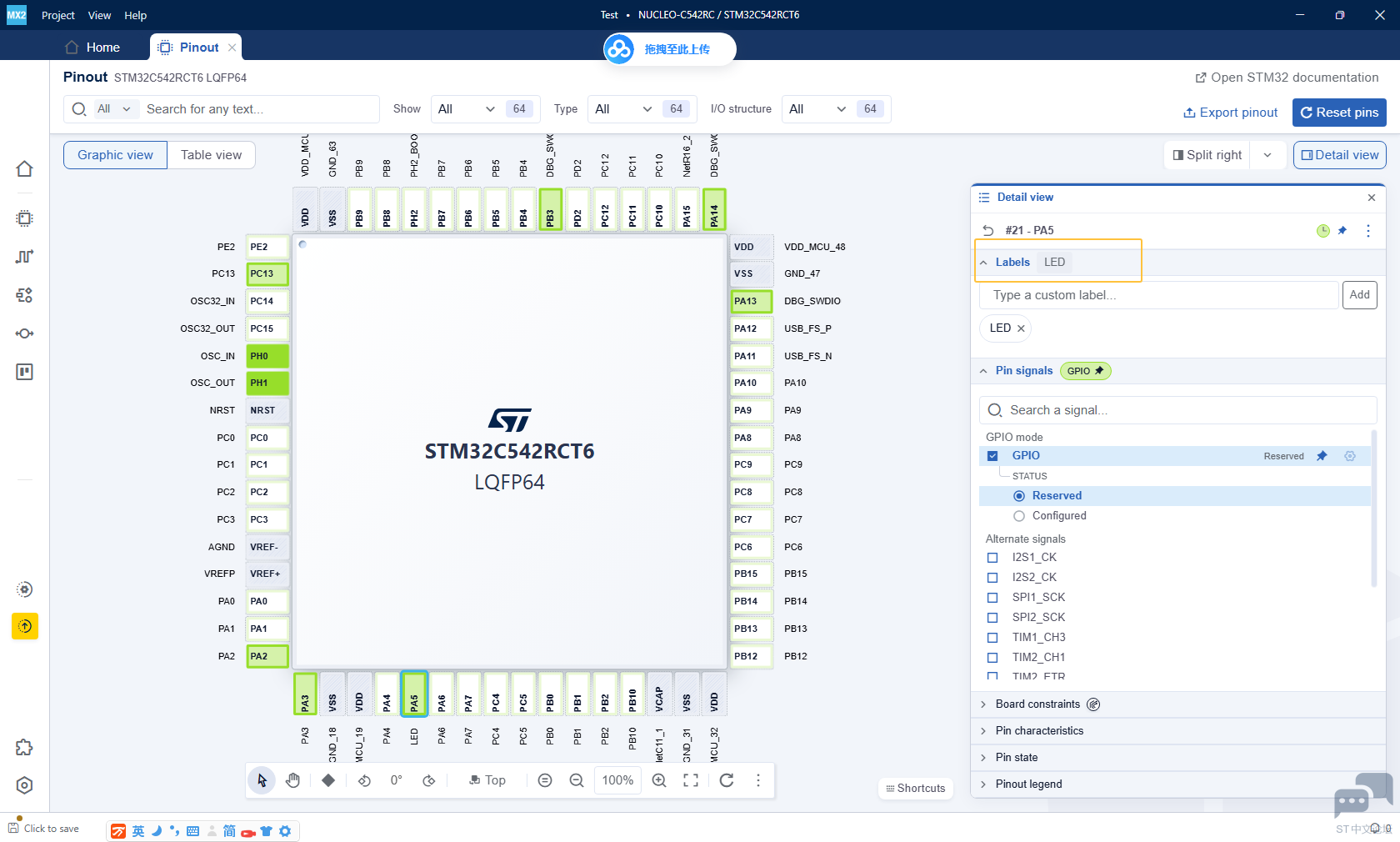

先输入新标签：

添加新标签：

再删除原标签：

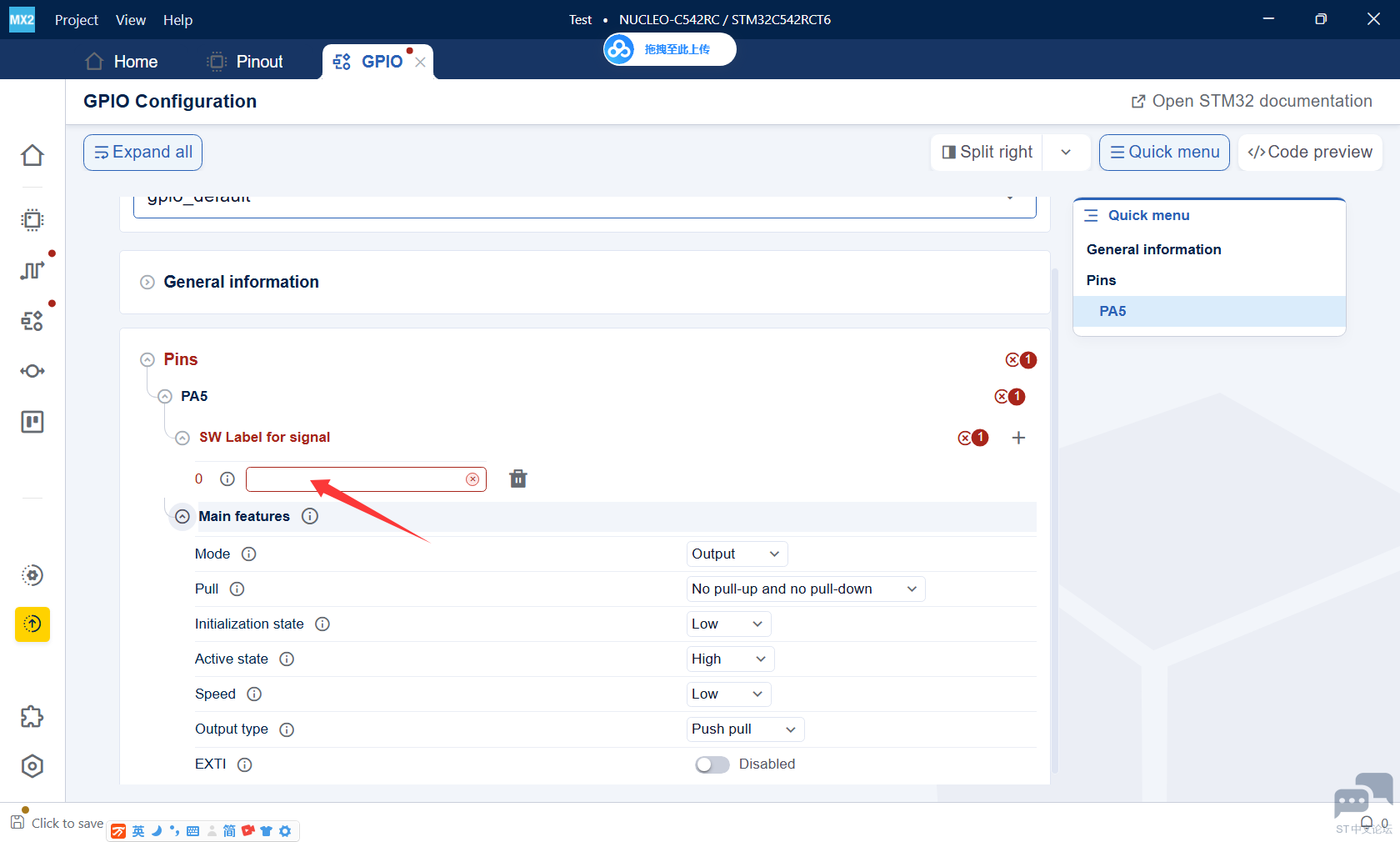

我就不明白，在Pinout页面设置好的标签，为什么不会自动承接到GPIO页面，在这里还要另外设置标签：

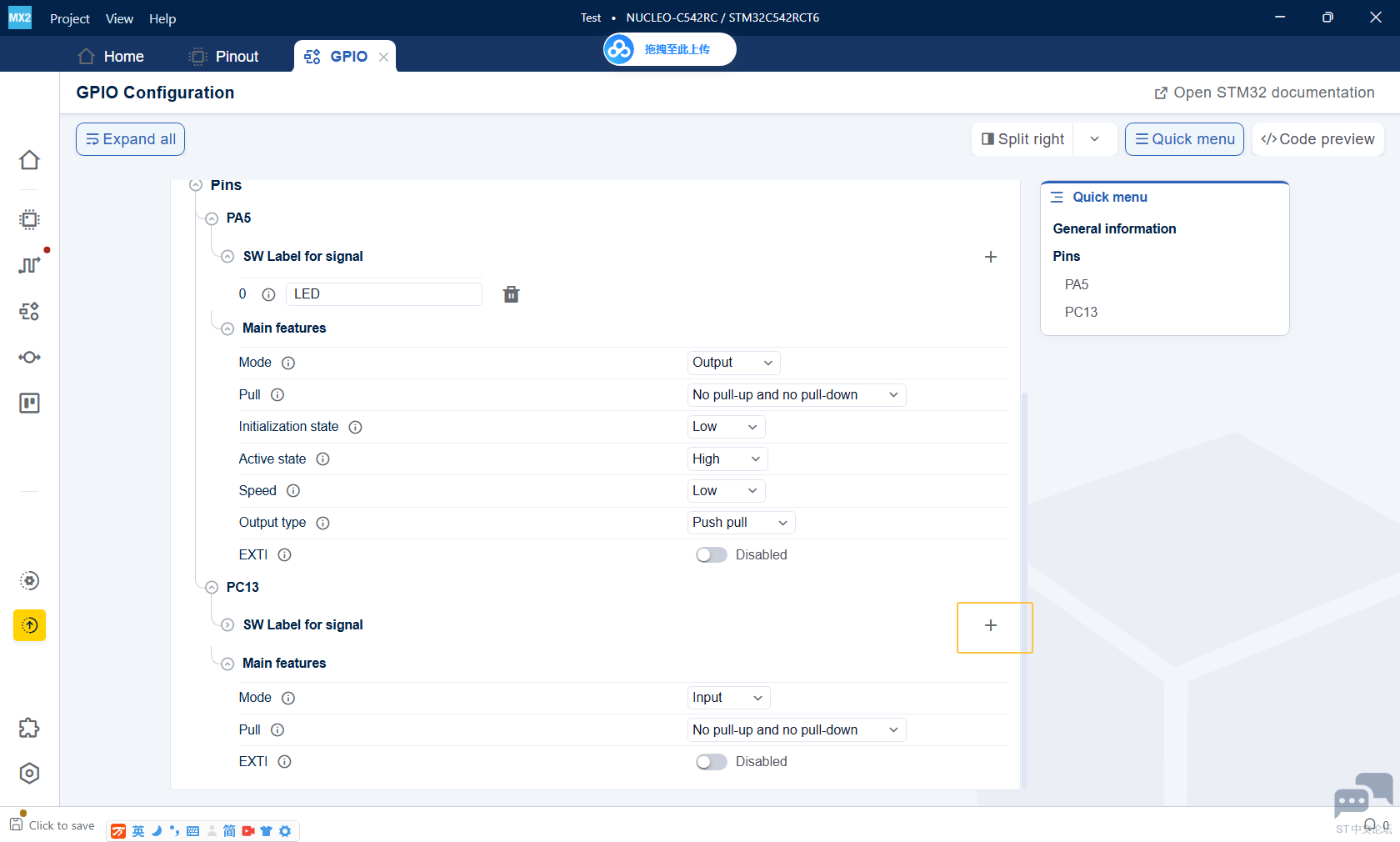

这里还要再设置：


同样，在这里设置好的PC13标签KEY：


在Pingut页面的标签仍旧是PC13：


为什么这两个标签不同步呢？

从字面意思上可以看出来，一个是PIN SIGNALS 引脚内部功能（估计是真对软件设计），另一个LABEL 是标签，相当于外部硬件标识LED（对外部硬件设计）。 这种细分方便软硬件工程师的工作区分。小型工程不去用也没多大影响。但是如果引脚数量多，PCB复杂，就非常有必要了。

进展神速啊

butterflyspring 发表于 2026-9-15 10:03
从字面意思上可以看出来，一个是PIN SIGNALS 引脚内部功能（估计是真对软件设计），另一个LABEL 是标签，相 ...

谢谢解答！
