STSPIN9P：ST首款75V大电流电机驱动器，低RDS(on)，紧凑封装拓展更多应用场景（文末有福利）

[复制链接]

STMCU-管管发布时间：2026-10-23 09:09

技术帖
文章封面:
文章简介:	全新推出的STSPIN9P系列是ST首款75V高压大电流电机驱动器件

全新推出的 STSPIN9P系列 是 ST首款75V高压大电流电机驱动 器件：

紧凑封装：

采用QFN 7mm×7mm或9mm×7mm封装，让过去因空间受限而不得不简化降级的工厂与工业自动化、楼宇与家居控制等系统有了更优解决方案。

更低成本：

低导通电阻（RDS(on)）MOSFET、多种输入模式可选、PWM调制能力，帮助设计人员节省物料成本（BOM），让STSPIN9P成为大电流驱动领域最灵活的系列之一。

系列化布局：

该系列包含8款半桥、4款全桥器件，每种拓扑均可提供多样控制方案，并配有"专用（committed）"与"通用（uncommitted）"两种比较器可选。

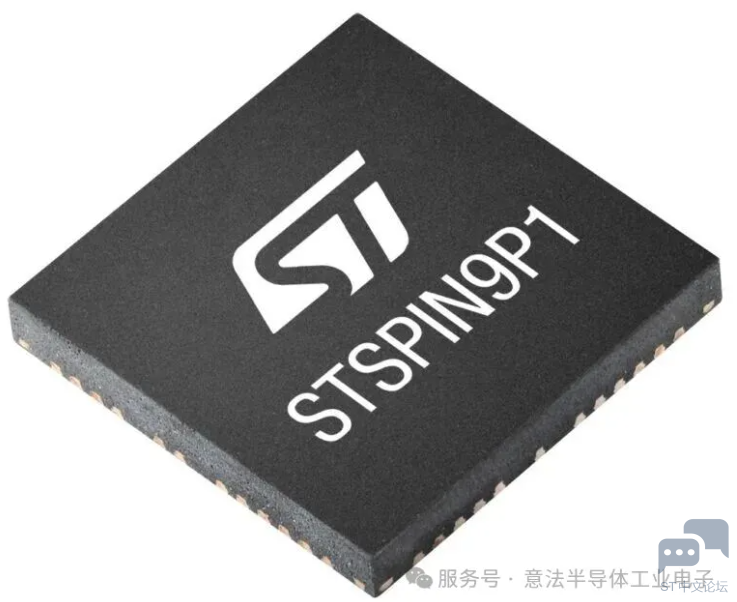

▲图示：STSPIN9P

现代电机控制应用的新需求

随着工业自动化、智能家居、新能源出行等领域的快速发展，设备集成度越来越高、功率需求越做越高，驱动模块的空间却越来越小，高压大电流方案的小型化、标准化，叠加48V平台的普及，正在重塑整个电机驱动赛道。

48V总线平台的兴起

48V总线平台日益普及，带来了一项独特的工程挑战：如何在比以往小得多的空间内驱动大电流电机。过去仅需12V或24V总线的设计，如今改用更强大的48V总线，借此提升效率、增大扭矩、获得更大的稳健性容差，实现功能更强大的解决方案。48V方案允许工程师沿用原12V总线平台的设计，同时还能减少线缆、大幅降低发热，这些优势非常适配空间受限的应用场景。难题 在于： 如何 找到一款具有足够余量、能 承受 更高额定功率的电机驱动器 ？

器件小型化的诉求

另一个工程趋势也正转向采用更小封装的大电流驱动器。即便设计本身不一定需要那么大的功率余量，空间受限仍会推动工程师选择更小的外形尺寸。例如，带触觉反馈的高端飞行模拟器操纵杆，性能更强的执行器能够带来更出色的体验；但如果工程师不得不在功率MOSFET及其他无源器件之上再增加一颗分立式栅极驱动器，这一目标便无法实现。ST团队观察到即便工程师们并不需要75V，他们也会选择更小的大电流器件。这反映出一个总体趋势：在更紧凑的占板面积内，开发者倾向于实现性能更强的方案。

灵活性的必要性

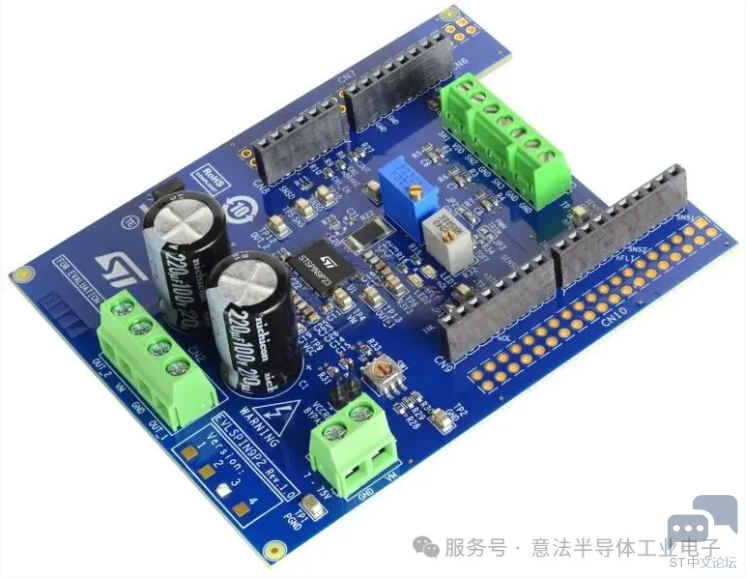

▲图示：EVLSPIN9P2评估板

另一个重要考量是：封装做小，并不等于设计变复杂。 工程师仍需处理电磁干扰（EMI）、开关损耗、稳压器与控制方案，以优化性能、防护过流并抑制寄生电阻 等问题。如果器件不够灵活、不够稳健，无法胜任现代电机控制，尤其在严苛的工业环境中，那么单靠小封装并不能解决问题。对于希望以单一设计通过认证、从而覆盖广泛应用的厂商而言，这一点尤为关键。在这种情况下，拥有一组引脚兼容的产品系列，效果会截然不同。

下面介绍STSPIN9P新系列的八款器件。

STSPIN9P适配现代电机控制应用的三大理由

1. 产品线丰富，可覆盖更多应用

STSPIN9P是品类最齐全的75V大电流电机驱动器产品系列之一，因而能覆盖比竞品更广的应用。STSPIN9P1x采用半桥拓扑，面向三相电机；STSPIN9P2x采用全桥拓扑，面向有刷直流与步进电机。 料号尾号为奇数的（如STSPIN9P11、STSPIN9P21）内置一颗限流比较器，尾号为偶数的不绑定特定用途。此外，全系 列 都集成了差分放大器，设计人员可 采 用更小的 采样 电阻实现电流检测。

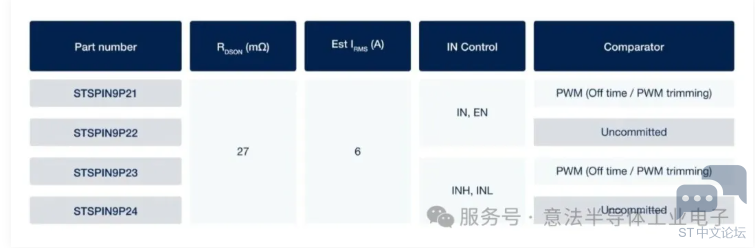

▲图示：STSPIN9P系列

2. 低标称电阻，优化设计

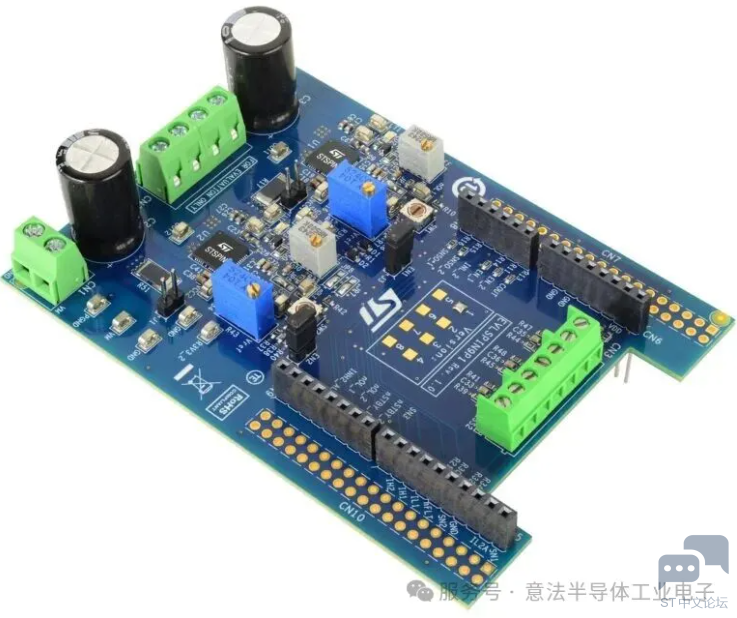

▲图示：EVLSPIN9P1评估板

STSPIN9P系列的每款产品都具备低RDS(on)：STSPIN9P11～14为16mΩ，STSPIN9P15～18及全部STSPIN9P2x为27mΩ。这得益于除采用低电阻MOSFET，ST还优化了封装，确保焊盘与硅片之间的接触不会引入额外的寄生电阻，从而抵消MOSFET本身的优势。这在空间受限的设计中格外重要，工程师可以选用更小的无源器件。同时也说明，STSPIN9P的价值不止于"小"：它通过制造工艺优化，规避了极小封装常伴生的隐患。

3. 高度灵活的系列，满足特定需求

STSPIN9P有两类控制方案：一类用单路输入在低边与高边之间切换，另一类用两路输入分别控制高低边。因此，如果工程师已有适配某种开关策略的固件，直接选用兼容的STSPIN9P型号即可，无需重写整套控制机制或大幅改动控制器和PCB布局。此外，内置专用限流比较器的型号 支持固定关断时间或PWM微调； 而未绑定 比较器 的 型号则更 灵活，用户可实现冗余 策略来触发 过流保护等 功能。

固定关断时间可让高边导通更久，保持输入为高、更稳地控制电流；但纹波增大可能引发随机谐波。PWM微调的波形更规律、电流控制的精细度更低，且抗EMI能力更强。STSPIN9P提供可调压摆率以应对EMI。传统做法要靠工程师反复试错，并用无源器件来设定压摆率；STSPIN9P允许直接在器件上设置，大幅减轻开发负荷、加快原型开发。

如何快速上手？

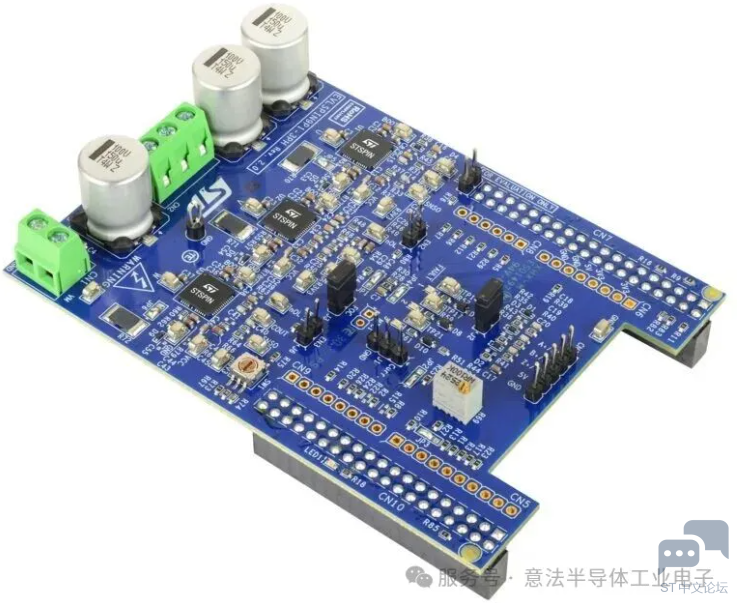

▲图示：EVLSPIN9P1-3PH评估板

想要快速入门，可以通过EVLSPIN9P1-3PH评估板，该板卡基于STSPIN9P12，是三相驱动器，适用于BLDC和永磁同步电机；并在原设计基础上改用了一颗RDS(on)为16mΩ的大电流MOSFET。我们还为每款STSPIN9P1提供功能更通用的EVLSPIN9P1评估板，板上两路半桥拓扑可同时驱动两台电机；STSPIN9P2子系列则配有对应的EVLSPIN9P2评估板，采用全桥拓扑驱动电机。
