硬件方面：IS62WV51216
. M6 Z9 J7 {' W软件方面：MDK

/ e) p; Z& }1 c4 o1 w修改startup_xxx.s 堆栈地址并在__main函数前初始化FSMC
$ }+ A  T) t; r9 h: V/ y修改.sct文件（分散加载），添加外部SRAM的使用空间及大小。
具体步骤如下：
$ a3 b- E0 H' `2 p& W

1. //startup_stm32f407xx.s部分

2. ; Vector Table Mapped to Address 0 at Reset
   8 g+ k( }8 `& P: W5 M% q4 Y/ i
3. AREA    RESET, DATA, READONLY

4.                 EXPORT  __Vectors
   1 w4 Q; {( Q4 |( S/ |, a+ g
5.                 EXPORT  __Vectors_End
   . I# H  V9 D0 Q+ o
6.                 EXPORT  __Vectors_Size

7.
   ! A/ L; W4 \  z! m
8. __Vectors       DCD     0x20000100               ; Top of Stack

9.                 DCD     Reset_Handler              ; Reset Handler

10.                 DCD     NMI_Handler                ; NMI Handler
    , w" q% a! Q" N0 t2 l  s1 |
11.                 ...

12.                 ...

13.                 ...
    4 u2 ]# W6 f; A! |  l. j$ l
14.                 IMPORT  SystemInit

15.                 IMPORT  FSMC_SRAM_Init

16.                 IMPORT  __main

17.                 LDR     R0, =SystemInit
    ; w/ M- t! }$ B" o4 Y
18.                 BLX     R0

19.                 LDR     R0, =FSMC_SRAM_Init

20.                 BLX     R0

21.                 LDR     R0, =__main

22.                 BX      R0

23.                 ENDP
    & K4 j( O: r" c

复制代码

0x20000100 替换 __initial_sp
3 v: k9 B" s6 g+ S. B, s添加IMPORT FSMC_SRAM_Init
. y5 C0 f" C7 o! v) u  R添加LDR R0, =FSMC_SRAM_Init和LX R0。敲黑板这两句必须在__main前面
这里的FSMC_SRAM_Init函数是使用正点原子探索者407寄存器版本的，里面所使用的变量只能是创建在内部SRAM哦，一旦用了外部SRAM就会触发HardFault，后果你懂的。所以尽量使用寄存器来初始化配置FSMC。

; K% o; T2 l( O# L
接下来就是第二部分，配置内存分配空间
+ W2 K: H8 a  z+ k7 L. U

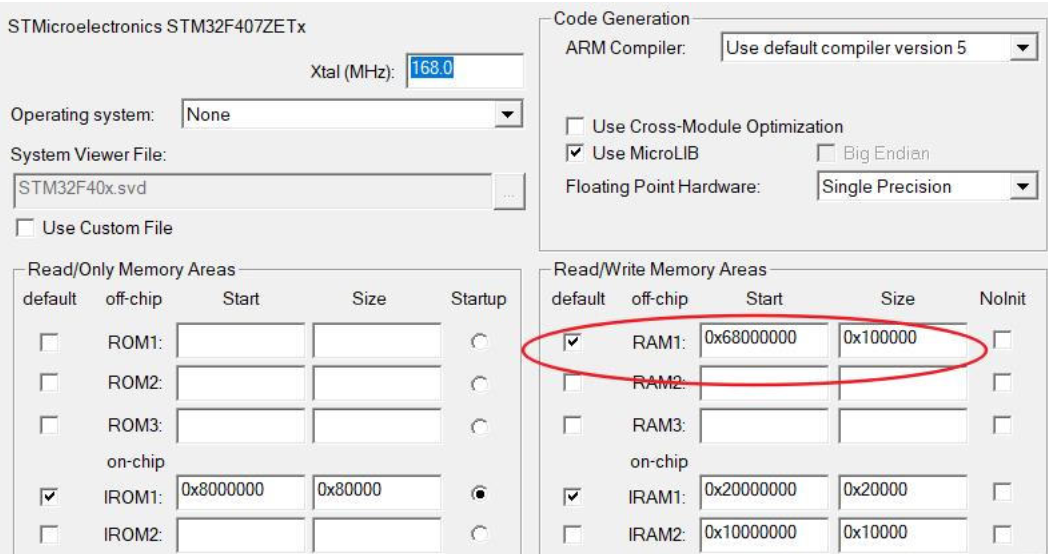

按上图配置，要注意的是default一定要勾选，不然内存是不会分配到外部SRAM的。当然了你用__atrribute__来指定分配也是可以用的，但是有一个问题就是你不能初始化赋值，管你是非零还是零赋值，通通没用，原因何在，我也不知道。希望高人指点一二


# U9 g  L: [5 T3 ]之后就可以愉快的使用外部SRAM啦。
编写代码的时候使用方式与内部SRAM无异。
! p  g% F1 p, p" a/ s不过速度嘛…肯定比使用内部SRAM要慢的，毕竟FSMC操作外部SRAM的速度就那么大。
6 X6 m' ~/ I0 W' r

: d' d/ i: `" \7 v9 ~* A$ i5 H7 \最后附上我改写后的纯寄存器版本的FSMC_SRAM_Init
经测试能用在STM32F407上，其他芯片请自行修改。
5 o7 M# Y2 Q$ [1 ~( D

1.


复制代码

1. void FSMC_SRAM_Init(void)

2. {
   + p0 t% K+ u2 r- K" g
3.         /*-- GPIOs Configuration -----------------------------------------------------*/
   3 ~6 m0 |: S5 o" [0 }$ Y% V
4.         /* Enable GPIOD, GPIOE, GPIOF and GPIOG interface clock */
     |, ^! E  I& h) @$ f* w5 |% x
5.         RCC->AHB1ENR   |= 0x00000078;

6.

7.         //PD0,1,4,5,8~15    100M AF OUT_PP UP

8.         //PE0,1,7~15        100M AF OUT_PP UP

9.         //PF0~5,12~15       100M AF OUT_PP UP
   5 k) |7 W+ f% l$ W
10.         //PG0~5,10          100M AF OUT_PP UP

11.

12.         /* Connect PDx pins to FMC Alternate function */

13.         GPIOD->AFR[0]  = 0x00CC00CC;

14.         GPIOD->AFR[1]  = 0xCCCCCCCC;
    9 o# v$ ~  ~- D# h, f
15.         /* Configure PDx pins in Alternate function mode */

16.         GPIOD->MODER   = 0xAAAA0A0A;

17.         /* Configure PDx pins speed to 100 MHz */

18.         GPIOD->OSPEEDR = 0xFFFF0F0F;
    $ }% ~- k9 U: [- Z8 ~5 s! v4 P
19.         /* Configure PDx pins Output type to push-pull */

20.         GPIOD->OTYPER  = 0x00000000;
    ( c4 {% K8 t& j; t+ t
21.         /* pull-up for PDx pins */

22.         GPIOD->PUPDR   = 0x55550505;

23.
    . ^. W5 j# v* ], y( B% ]4 y) |
24.         /* Connect PEx pins to FMC Alternate function */
    % q) P7 Z9 c8 ~  W
25.         GPIOE->AFR[0]  = 0xC00000CC;

26.         GPIOE->AFR[1]  = 0xCCCCCCCC;

27.         /* Configure PEx pins in Alternate function mode */

28.         GPIOE->MODER   = 0xAAAA800A;
    . D, Q% Q7 _: m( Z8 ]  `  I& @
29.         /* Configure PEx pins speed to 100 MHz */

30.         GPIOE->OSPEEDR = 0xFFFFC00F;
    8 V; S+ ?/ c: M  B6 b) s
31.         /* Configure PEx pins Output type to push-pull */
    $ x6 p" m" A6 g. d
32.         GPIOE->OTYPER  = 0x00000000;
    $ x4 o9 P3 n( @) D6 [( g* b
33.         /* pull-up for PEx pins */

34.         GPIOE->PUPDR   = 0x55554005;
    2 Y3 v% ?4 h3 X  ^8 Q7 l
35.
    ) k( j  H. B3 }. U6 Z4 a* x
36.         /* Connect PFx pins to FMC Alternate function */

37.         GPIOF->AFR[0]  = 0x00CCCCCC;
    # V5 B/ e  W9 W% F$ C1 ~- p
38.         GPIOF->AFR[1]  = 0xCCCC0000;

39.         /* Configure PFx pins in Alternate function mode */
    ; n. T; x) E. |1 F3 ^6 |$ N
40.         GPIOF->MODER   = 0xAA000AAA;
      Y. H" v( a& m2 x; e  [
41.         /* Configure PFx pins speed to 100 MHz */

42.         GPIOF->OSPEEDR = 0xFF000FFF;

43.         /* Configure PFx pins Output type to push-pull */

44.         GPIOF->OTYPER  = 0x00000000;

45.         /* pull-up for PFx pins */
    2 H! G' j( }0 }! Y" C8 A0 z
46.         GPIOF->PUPDR   = 0x55000555;

47.
    * M- a. T; f6 G- M' t3 h
48.         /* Connect PGx pins to FMC Alternate function */

49.         GPIOG->AFR[0]  = 0x00CCCCCC;

50.         GPIOG->AFR[1]  = 0x00000C00;
    : {: p/ S$ r, z  x0 j- m8 h
51.         /* Configure PGx pins in Alternate function mode */
    - ^9 i& k0 L2 t
52.         GPIOG->MODER   = 0x00200AAA;
    " j$ ?" F. I( r# ^  P. E+ o: L
53.         /* Configure PGx pins speed to 100 MHz */
    6 U7 \8 v  z# E
54.         GPIOG->OSPEEDR = 0x00300FFF;
    ) D9 e7 |/ v6 A0 x8 O+ j3 l
55.         /* Configure PGx pins Output type to push-pull */

56.         GPIOG->OTYPER  = 0x00000000;

57.         /* pull-up for PGx pins */
    ; {' ^2 H2 q5 w6 r" A
58.         GPIOG->PUPDR   = 0x00100555;
    . W6 F9 y5 S' p
59.

60.         /*-- FMC/FSMC Configuration --------------------------------------------------*/

61.         /* Enable the FMC/FSMC interface clock */
    ) o! P, s+ Y2 S* e7 A
62.         RCC->AHB3ENR         |= 0x00000001;

63.

64.         //寄存器清零

65.         //bank1有NE1~4,每一个有一个BCR+TCR，所以总共八个寄存器。
    3 y2 \# t" ?! s9 n
66.         //这里我们使用NE3 ，也就对应BTCR[4],[5]。

67.         FSMC_Bank1->BTCR[4]=0X00000000;
    : S; Y+ |5 t( J: A9 T6 {# R
68.         FSMC_Bank1->BTCR[5]=0X00000000;
    5 d' D/ w; U7 W1 B1 x7 S
69.         FSMC_Bank1E->BWTR[4]=0X00000000;

70.         //操作BCR寄存器 使用异步模式,模式A(读写共用一个时序寄存器)
    , s* C# K( Y5 d( `3 {6 n  R
71.         //BTCR[偶数]:BCR寄存器;BTCR[奇数]:BTR寄存器
    5 N! g% Y8 f6 \. h0 h
72.         FSMC_Bank1->BTCR[4]|=1<<12;//存储器写使能
    6 P) J1 v" I9 \; x* ?
73.         FSMC_Bank1->BTCR[4]|=1<<4; //存储器数据宽度为16bit

74.         //操作BTR寄存器   （HCLK=168M, 1个HCLK=6ns
    ; u9 g' e" t7 Q
75.         FSMC_Bank1->BTCR[5]|=8<<8; //数据保持时间（DATAST）为9个HCLK 6*9=54ns
    ' D# s  H9 U: P7 u$ Q
76.         FSMC_Bank1->BTCR[5]|=0<<4; //地址保持时间（ADDHLD）未用到

77.         FSMC_Bank1->BTCR[5]|=0<<0; //地址建立时间（ADDSET）为0个HCLK 0ns
    0 n8 F  [' Y4 O
78.         //闪存写时序寄存器

79.         FSMC_Bank1E->BWTR[4]=0x0FFFFFFF;//默认值

80.         //使能BANK1区域3

81.         FSMC_Bank1->BTCR[4]|=1<<0;
    & j- k9 ]3 C1 I7 m. K+ R. _% t
82. }
    0 j4 V; l% ?$ N& _% _! Q( V
83. ————————————————


复制代码
