新手学几天STM32,为啥一脸茫然

[复制链接]
flyingstar 发布时间:2025-9-17 16:24
如果在之前没接触过任何单片机,那可能是以下两个原因:
  • MCU的基础知识理解的缺失
  • 不清楚STM32单片机的具体工作原理
    ! l- m+ A$ s; ]! H/ ^
    按照整个学习阶段先后顺序的说明,下文从三方面来说明问题。
$ Y& l5 z% \2 e" r
1 单片机基础知识点
  Q: \% ~, v1 ?% L
    对于MCU来说,在没有接触具体的功能,仅专用名词就一堆,交叉编译,内核,加法器/除法器、协处理器、算法加速器、指令集、浮点运算、流水线、哈佛结构、寄存器(通用和外设)、时钟、中断和异常、FLASH、RAM、Cache(缓存)、SDRAM(刷新时间)、USART(波特率,停止位,奇偶检验)、CAN,SPI(片选)和I2C等。
- e8 W6 P6 }' D& h2 r+ l

3 b: ^' {  [7 v) ?2 a

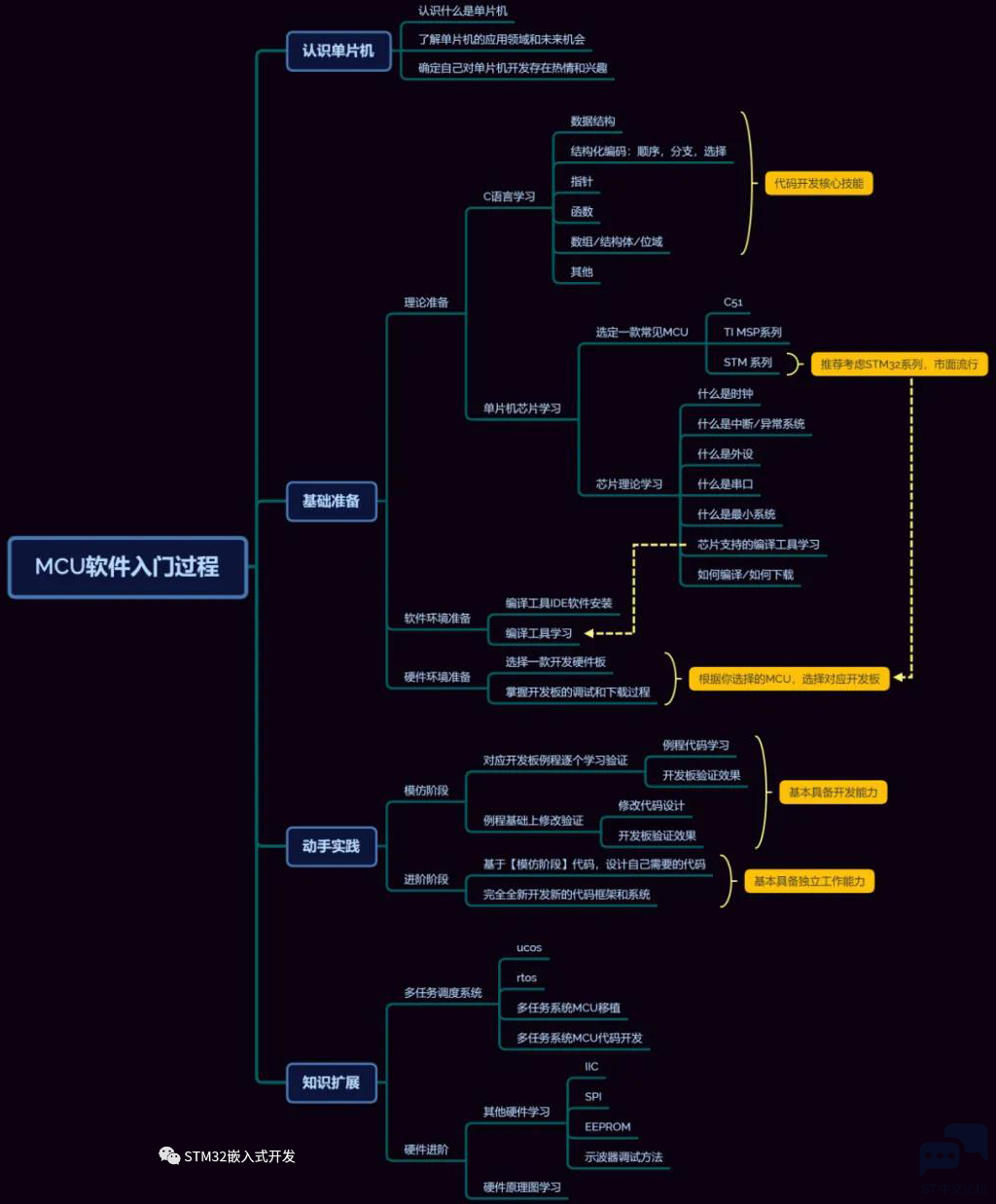

5 v/ B0 J5 G! E3 _* B. R6 D    对STM32 MCU理论知识的学习和理解很重要,以下是入门一款单片机的学习路线仅供参考。
: p, u1 l: p0 ^  |% ^
  f) O+ E+ H1 V! [9 _

$ h; z& \7 b4 Y6 N$ n7 O0 u$ F 微信图片_2025-09-17_162217_250.png 8 |6 E2 [8 k: U. I  C
   # l" B3 w$ Z8 u. F. p

6 W! N( k# @6 o7 u" W5 u: \
: `# {  s. N) z* A# B- U9 u    这里面有的属于基础知识,有的属于进阶需要了解的知识点,这些名词的理解是作为入门者的第一个门槛,如果对一些专用名词不了解,那么组合起来的语句就更加晦涩难懂。
8 }8 O0 e$ p5 M- r% F$ Q
/ e4 G# E: [% y: b) c& T
% x. E, Q9 T. m8 r, a! d! J0 i4 R
9 N5 O6 R  u! t; |/ G
    这里说我的学习方法:遇到听不懂的专业术语,去网络上查找理解,并找个本子或电脑通过文档的形式记录下,一段时间回顾一下,好记性不如烂笔头。
7 F7 U( A. w8 y
- C/ f. M1 \5 z- ]4 F

( P* @" T0 i: V6 H/ r9 p! Y: G) B
4 `1 Q# l( w: s& s$ C
    这里推荐<Cortex-M3权威指南>,对于单片机学习中需要了解的内核知识都有说明。+ Z  Y+ G9 T0 t' K# u9 f: [; }
$ G8 X5 o' R1 |" F+ p/ C* k) G

) F/ m7 h- i% T/ I" P+ f9 E2 STM32工作流程
5 L2 H: f3 u/ e
/ s2 d9 _+ g- j0 L8 R# g. V  g
3 v# o& i) `7 D( j( e
    专业术语并不会多难,记住基本不会忘,就算忘了回顾下也简单,在迈过这个坎后,下一步就是理解芯片执行流程和我们要做什么才能让芯片工作起来。
8 {6 p5 t0 z3 ?4 O
4 Y  o! z- H! L! \( L+ X# m
( A, g/ Y& S$ I! ~. a& o
  • 在上电后,芯片复位启动。
    4 ^1 G' G% }! o* h: L
  • MCU从FLASH通过指令/数据总线分别读取指令和数据,配合解析执行,其中在通过RAM和通用寄存器(也就是R0~R12的内部寄存器)处理可变数据。3 @6 _8 E. g2 q- k( g2 Z
  • 根据执行的指令,配置和操作外设的的寄存器,从而驱动对应外设实现具体的功能。
    1 f1 L+ e  E/ z
  • 配合上层组合逻辑,结合外设功能,执行具体应用的全部需求。
    & J# z, f! D" f" p. g5 x6 `$ E6 M  I7 U7 b- e+ _" v$ L
    上述就是芯片工作的流程,而作为单片机开发者,实现的代码就是放在FLASH中的程序,由官方提供的SDK包和用户裁剪实现定义的外设驱动组成,按照上述流程就包含:
" i; k4 d% T/ u& F
  • 芯片的启动过程中对堆栈的初始化3 ~$ F5 f% {) v9 u6 G' E
  • 系统相关外设的处理(如时钟) => 这部分由厂商提供,我们把文件放入项目即可,以STM32为例就是启动文件startup_xxx.s和系统初始化的SystemInit函数
    ' q$ H* t3 O) {- V
    4 W$ v7 }' u% n  g7 U
  • 配置应用需要的外设模块,如果你看网上的教学视频,都是从这一步直接开始的,特别是STM32基于STM32CubeMx的实现,会告诉你这么写是满足要求的* S' l( M. b3 Z1 F* V' t. M2 j

    & v1 ~% o; \4 g1 Z  a
    ! q" B' r5 J, _$ X& M8 x

. @* z# m6 _9 e0 B; h+ i" P

0 T5 v- {! H4 D( x    如果你不是愿意深究的人倒也无所谓,当你深究这东西的时候,就会发现没有人告诉为什么要这么写,迷惑自然就来了,其实这部分就是嵌入式所谓的经验成分。
2 l3 m, H8 x6 L( u* I/ c8 I5 X6 U$ d- P# p3 \* N4 z
5 h& M0 l  \  Z. S* Z
    如大部分外设模块都要进行时钟使能,GPIO就要配置引脚的上拉/下拉,推挽/开漏,USART配置模式,波特率,奇偶校验,停止位,数据位,还要考虑对应GPIO的端口复用,I2C就要考虑主从模式,根据需要的传输速率确定模块时钟,SDRAM除了考虑引脚复用,时序,还要计算刷新时间来保证数据的稳定,这些知识理论上都是长期在工作中积累出来的。' ]7 Q( ]$ ~5 m5 p# g
8 g0 ~* v6 r% {1 ?: B) v( T
! t* R4 H. W) z5 m9 y
. `1 N: f- e5 {; p' E) F2 f/ p5 g: r
    在项目需求确定后,根据芯片和器件选型,就能够确定硬件PCB的绘图和布置,功能需求也能确定,如访问外部EPPROM,那么I2C就确定为主模式,并根据EPPROM的读写时序和芯片的性能,考虑到效率和稳定的平衡,就可以确定I2C的速率,考虑布局和其它需求,I2C对应的复用引脚也能确定。  ]8 c0 a6 G; U1 ^( a- a

& `0 X2 L- l6 Y/ E+ G  u+ n
9 z# a- l3 w( f+ x
" C7 m  e8 d* Q, q, j  f, d
    事实上,对于真实项目,都是从需求=>项目计划书=>软硬件框架=>软件驱动9 \1 Y* {! i. @
9 q4 j. X5 k$ v3 Y

, `, F) T' S6 n/ N' }( r3 上层应用逻辑实现
! q! B/ ]; W9 _6 M5 E! Z1 u5 j3 y( [" ~
- T6 J- F5 F  W2 S- i
    配合外设的应用逻辑实现其实才是项目中最复杂的部分,包含中断前后台系统的交互,可能存在RTOS应用和协议移植,GUI的管理操作,和其它模块如wifi模块,蓝牙模块的交互,不过这部分属于进阶内容,当你对外设模块有一定认知后,这部分应该也会有自己的学习方法,这里我就不在赘述。: a5 C$ e! ^6 B3 c9 k
+ |; F+ [% T. r% n/ g& m1 i
( }/ J4 Y! U. x( K; _6 F

9 K, z% V7 ?& X3 p: J' F$ a3 V$ f    这只是我对单片机问题关于自己理解的总结,单片机虽然并不需要创新研发未知的技术,但却涉及从芯片底层到软件接口的全部实现,包含对现代计算机技术中向微处理器方向的全部精华技术,也是需要不断学习才能不被时代抛弃。6 \3 {' z) m. K! {4 g% N  |' F

' Q: Y7 O  b" Q0 E

( M  h7 r) Z+ m    先从STM32理论知识入手,拿实例代码在实验板验证,来加深对外设、协议等理论知识的理解。过程可能很慢,但是基础知识肯定会打的很扎实,相信对后面开发会有很大的帮助。) k! B% [% {  q7 Y- x1 c8 n
