对于初入MCU领域的STM32小白，理解其与SOC的差异是关键入门步骤。本文以STM32 L4为例，对相关基础知识进行全面梳理，助力新手快速上手。

一、MCU与SOC的主要差异

MCU与SOC在架构与应用场景上存在显著差异，这些差异决定了在MCU开发中，许多SOC上的技术理论难以直接沿用。MCU通常集成了处理器内核、存储器和各类外设接口，主要面向嵌入式控制系统，强调实时性和低功耗。而SOC则更侧重于复杂运算与高速数据处理，常见于智能手机、平板电脑等高性能设备。在存储架构、运算能力和功耗管理等方面，MCU与SOC均有本质区别，这要求开发者转变思路，掌握MCU独有的开发技巧与优化策略。

二、STM32的存储架构

• 无DDR设计 ：MCU未配备DDR，代码存储于nor flash，临时变量与栈的运行则依赖SRAM。MCU的CPU频率相对较低，一般在几十MHz到一二百MHz范围，nor flash的读取速度足以满足CPU取指需求。然而，nor flash写入速度较慢，因此引入SRAM作为临时变量和栈的运行空间，以此实现数据的快速读写，保障程序流畅运行。
• 存储架构优势 ：这种架构设计使STM32具备成本低、功耗小的优势，尤其适用于对数据存储容量要求不高，但对实时性和稳定性要求严格的嵌入式应用场景，如智能家居传感器、工业自动化控制器等。在这些场景下，快速响应与低能耗比复杂计算更为关键。

  ( H) z$ R1 w% c- o

三、STM32启动方式详解

STM32提供了三种上电后的引导方式，分别为从flash引导启动、从system memory引导启动以及从SRAM引导启动。

3 g8 C5 j# ~/ h) Q" n0 I, U5 Qsource: http://www.ingchips.com/news/147.html

不同的启动方式对应着不同的应用场景与配置要求。

• 从flash引导启动 ：这种方式是将预先烧录好的固件程序存储在flash中，上电后CPU直接从flash加载bin文件并运行。它是最常见的启动方式，适用于正常运行用户程序的场景。在产品交付使用后，用户程序稳定运行时，基本都采用此模式启动。

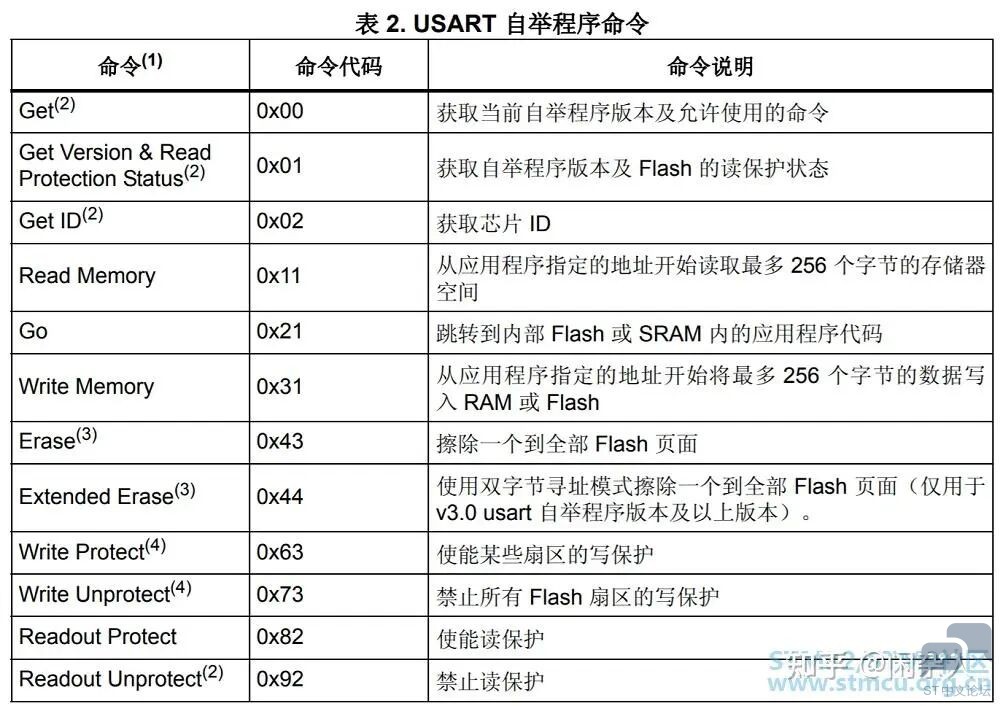

• 从system memory引导启动 ：当flash中的程序被擦除或损坏时，CPU会转而运行MCU出厂自带的一块ROM程序，即bootloader。该bootloader程序可通过串口、I2C、SPI或者USB等通信接口实现对flash的重新烧录，有效防止MCU因flash异常而变砖。STM32 Cube Programmer工具正是利用这段ROM程序，完成对flash的烧录操作，为开发者提供了便捷的程序更新手段。
• 从SRAM引导启动 ：由于SRAM是掉电易失性存储器，因此该模式要求在程序写入SRAM后保持系统不断电，直接切换跳转运行。这种引导方式主要应用于在线仿真场景，方便开发者在开发调试阶段对程序进行实时监控与修改，使用场景相对小众。
• 这三种启动方式的选择是通过外部的BOOT0 pin或者nSWBOOT0 option bit进行配置的。若boot配置为flash启动，但flash为空，CPU会自动切换至system memory程序运行，这也解释了为何即使flash未写入程序，上电后某些GPIO仍会被配置的现象，这正是内部ROM程序运行的结果。

  ) B+ a4 P/ O9 C$ g+ m

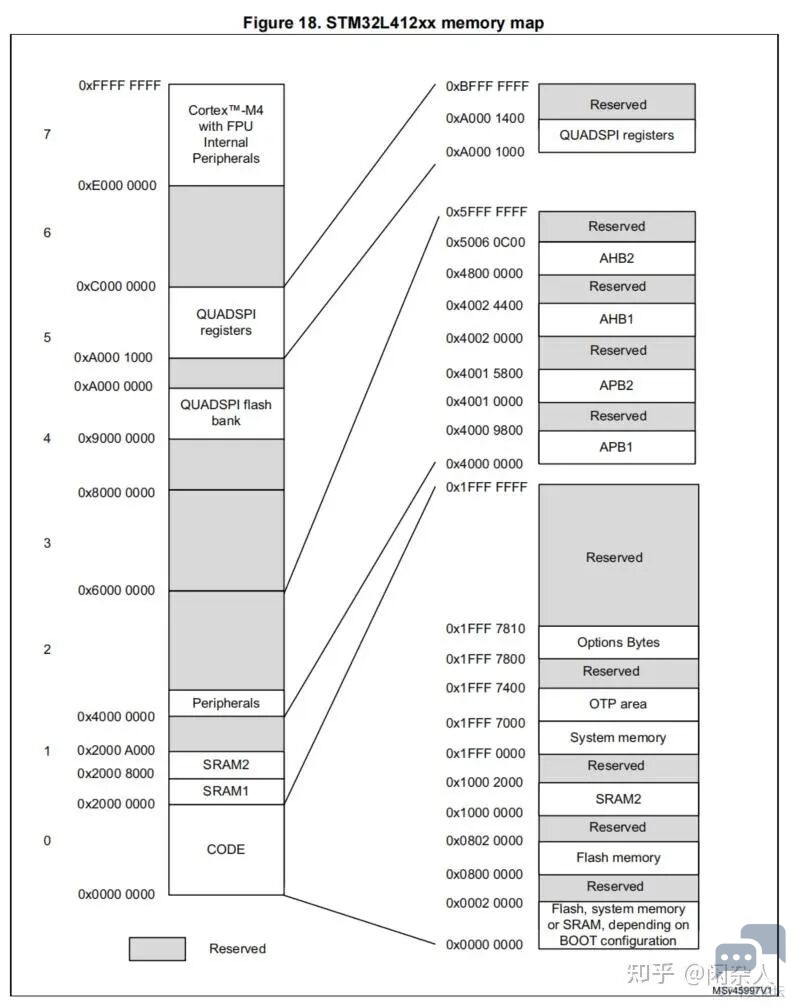

  可以发现，CPU上电后是从地址 0开始运行的，但地址0 处存放的是什么代码？取决于BOOT configuration，不同的BOOT configuration会导致不同代码映射到0 地址处。
  Flash memory的地址范围是0x08000000 ~ 0x08020000，所以 该MCU所支持挂载的最大flash容量为0x20000 byte,即128KB。flash的烧录地址也只能在这个范围选择。
  四、STM32 OTA实现方案深度剖析
  随着物联网的发展，设备的远程更新（OTA）功能越发重要。以下是针对STM32的几种OTA实现方案，各有优劣，开发者可根据实际需求灵活选择。

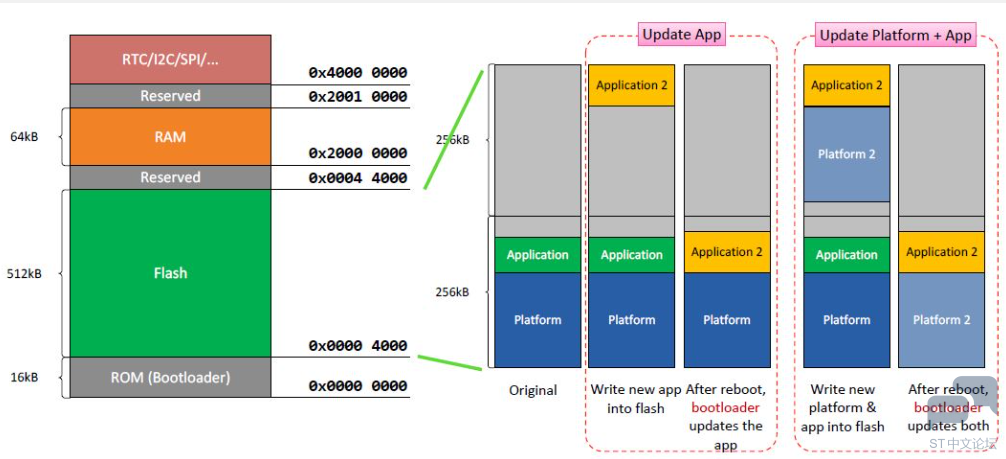

  方案一：bootloader + AB分区

  • 原理与流程 ：将flash划分为三个区，分别是bootloader、A分区和B分区。其中，bootloader分区代码不参与升级，其核心职责是引导分区以及进行升级检查。A分区和B分区大小相同，用于存储需要OTA的业务逻辑代码。在升级过程中，新固件会被写入A或B分区中的一个。重启后，bootloader会根据A、B分区的版本号，跳转至版本较新的分区代码运行。
  • 优势 ：该方案的优势在于实现了无感升级，可在正常业务运行时完成升级写入操作，无需进入专门的烧录模式，对用户体验十分友好。同时，具有较高的安全性，即使升级过程中写入flash失败，仍保留有上一个版本的固件可供使用，有效避免了设备变砖的风险。
  • 局限性 ：不过，该方案对flash容量要求较高，毕竟需要划分出两个分区用于存储不同版本的业务代码，在flash资源有限的情况下，可能会受到限制。
  •
    + W8 }- E' a. X2 g  R



方案二：bootloader + A分区
! {: P1 B: `: T. X0 D% _

• 原理与流程 ：此方案仅划分bootloader和A分区两个区域。当接收到升级请求时，app程序会跳转执行bootloader代码，由bootloader负责数据接收以及flash烧录工作。烧录完成后，再跳转回app程序执行，从而完成升级过程。
• 优势 ：相较于方案一，该方案节省了一个分区，对flash资源的占用更少，在flash容量有限的场景下更具适用性。
• 局限性 ：然而，该方案要求MCU处于烧录模式才能进行升级操作。一旦烧录失败，设备将无法正常运行，只能重新尝试升级烧录，这在一定程度上增加了升级的风险与复杂性。
•
  : z+ ?5 P+ D4 I6 ^1 Z

方案三：直接利用system memory分区进行升级

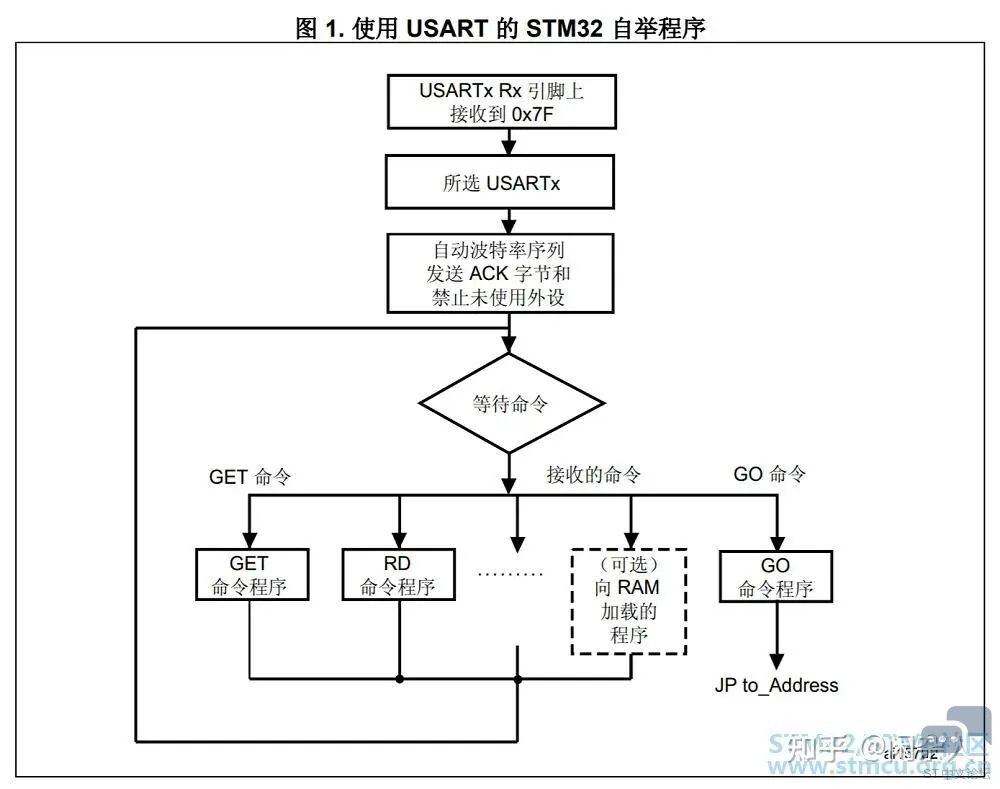

• 原理与流程 ：该方案无需额外编写bootloader代码，而是直接通过重启并利用boot pin引导进入system memory分区，借助内部的ROM代码完成flash烧写操作。
•
  0 M" Z/ |& i( @& J1 G4 c, M$ W
  9 Q0 f# h" D  V) i6 H  t* a! D8 X6 y

8 D+ f, X& w! }+ `1 P

% x9 e% H3 `+ E" U" ~3 i( B1 S

• 优势 ：省去了编写和维护bootloader代码的工作，简化了开发流程。对于一些资源紧张、开发周期较紧的项目，不失为一种快速实现OTA功能的途径。
• 局限性 ：但该方案存在明显缺陷，需要对boot pin进行配置并重启设备，操作风险较大。而且由于system memory中的bootloader是官方固化提供的，无法根据具体需求进行修改，使用上存在诸多不便，在灵活性和可定制性方面表现欠佳。

  / [0 c, E- z7 E1 G# _4 D) |

五、总结与展望

掌握STM32的基本架构与启动方式是入门MCU开发的基石，而根据不同应用场景选择合适的OTA方案，则是实现设备远程高效更新的关键。对于STM32小白而言，深入了解这些基础知识与技术方案，有助于在实际项目开发中做出明智决策，顺利完成从入门到进阶的跨越。

在后续学习过程中，建议新手开发者多动手实践，通过搭建开发环境、编写简单程序、调试运行等方式，加深对STM32的感性认识。同时，积极查阅官方文档、参考优秀开源项目，不断拓宽知识面与视野，逐步积累开发经验，从而在MCU领域实现稳步成长与进步。
