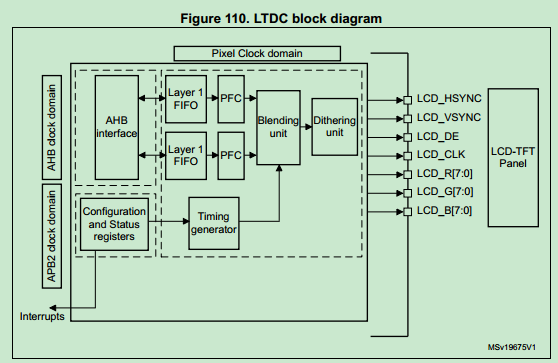

F7到了几天,本来准备整个测评,发现水平有限,老老实实研究一下先。* ~: }) I( G. w2 {1 z, Y+ P+ S/ d$ q / V) m8 x* Q+ _9 X; u0 b 看到那么大一块LCD,不好好利用下就浪费了嘛。. Z5 r5 T' v2 p3 f/ X% ~ F7 DISCO自带LCD,MCU整合了LTDC,学习一下。根据RM上介绍,下面是LTDC的框图

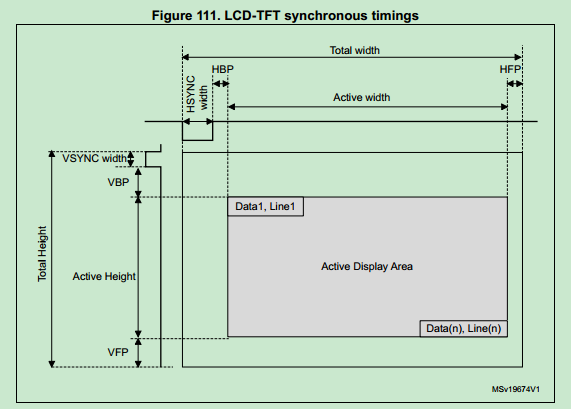

从上面可以看到AHB总线时钟提供数据转换及传输之用,APB2用来给配置寄存器提供时钟。LTDC包含两层图像,可以独立显示,经混合、抖动后送给LCD输出,因此,首先要配置LTDC的时序信息,使得LTDC在指定的时序下工作。" L9 L+ x! y; U% Q8 |+ J 6 t6 o2 O% R- W 时序信息主要包括水平、垂直同步、水平/垂直方向的前/后回扫等信息,这些东西也不太明白,先将就着看。下图给出了直观的信息4 x% X( s9 w% b0 ^ ( I* F# V) [5 [6 ` m6 Q

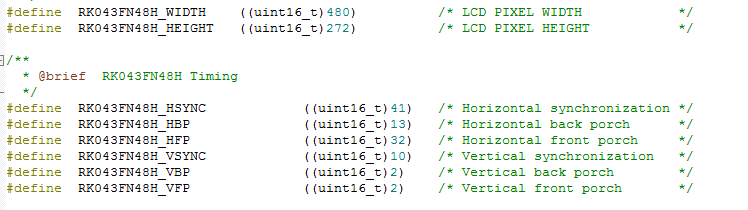

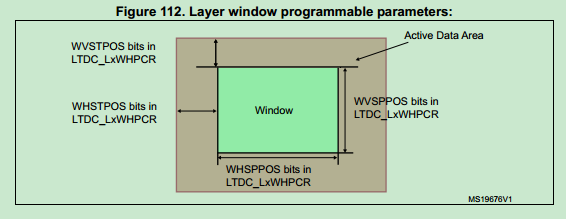

5 T+ J/ F5 X" M& `, D 最后要显示的信息出现在定义的“窗口”之中,从图上看,窗口位于实际的可显示区域之内,调整窗口的位置,可以实现动画效果。! I' t5 Y' T- r$ C. Y% C) n: e ( I: b' ^; f; b( q# i& e 这些信息都来自相应的硬件数据手册,这里直接引用例程中定义好的变量

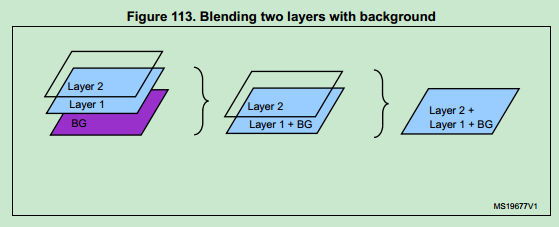

要显示数据,除了配置好相应的时序信息之外,还要指定显示在哪一层,前面说过LTDC自带两个独立的显示层,只要往相应的显示层送入数据,图像就在屏幕上显示出来了。每层都有一个显示缓冲区地址,把要显示的数据指定给该地址就行了。 分层示意图) s* l- u/ b' E% L/ ~4 M

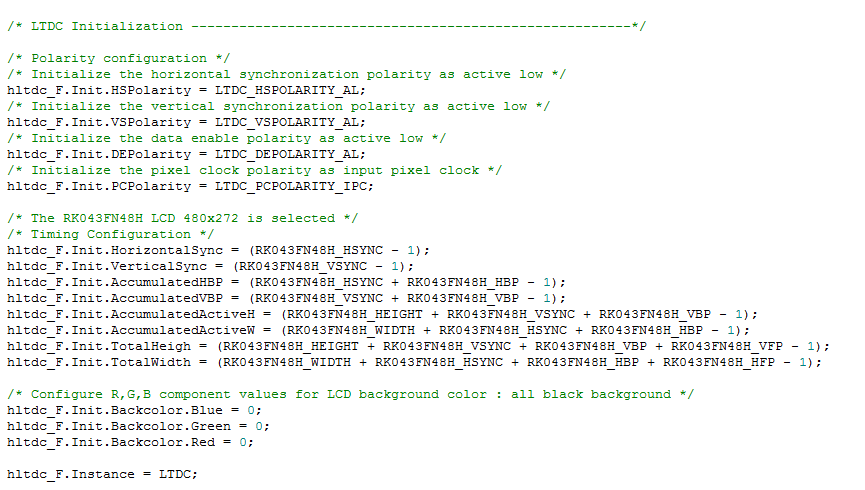

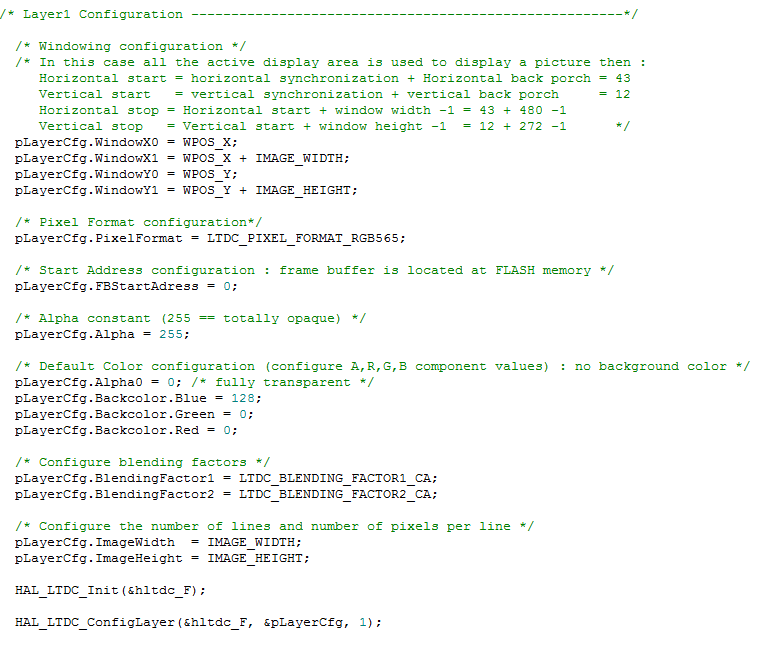

下面的代码显示了配置LTDC的相关信息
! o& N5 `( [( b8 h

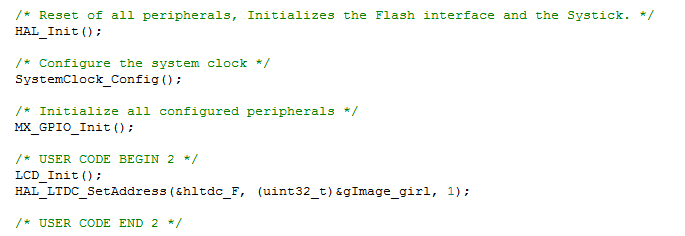

& a/ a* t/ R8 o3 s' y 主函数代码
( k y! d, b g, U3 y$ Q, ? 最后看一张效果
附上主要的代码文件: 1 |' o6 Z# u+ c/ a' M* j, ]
Src.zip
(3.86 KB, 下载次数: 1326)
|
