此自己设计制做的板子，早发了一文后没了下文。因为项目太忙了没有顾及。这段时间有点空闲计划从STM32CubeMX开始项目。本实例还是银驱显TFTLCD为主。由于100引脚的STM32F103VET6没有专用的内置驱显TFTLCD，与网上介绍的一样采用FSMC控制模块来控制TFTLCD。
本次实验采用STM32CubeMX 4.23.0版本进行测试
打开STM32CubeMX 4.23.0软件，点击New Project，看来软件需要更新，一段时间后加入芯片或板卡选择。见图21-01。
为了减少文字啰嗦，本实例先设想需要做的内容：
利用FSMC控制器实现TFTLCD驱显，2路ADC，1路用户按键，1路I2C1，1路I2SC2，1路SPI1，1路UART3，3路TIM1的PWM输出+1路TIM3PWM输出，4路GPIO控制LED。
图20-01为FSMC的LCD选择，红线标出设置，设计按照此引脚设计MCUPCB板子，按照此引脚设计对应的LCDPCB。
图20-02为ADC，I2C1，I2S2选设，分别用红，蓝，黄标注。

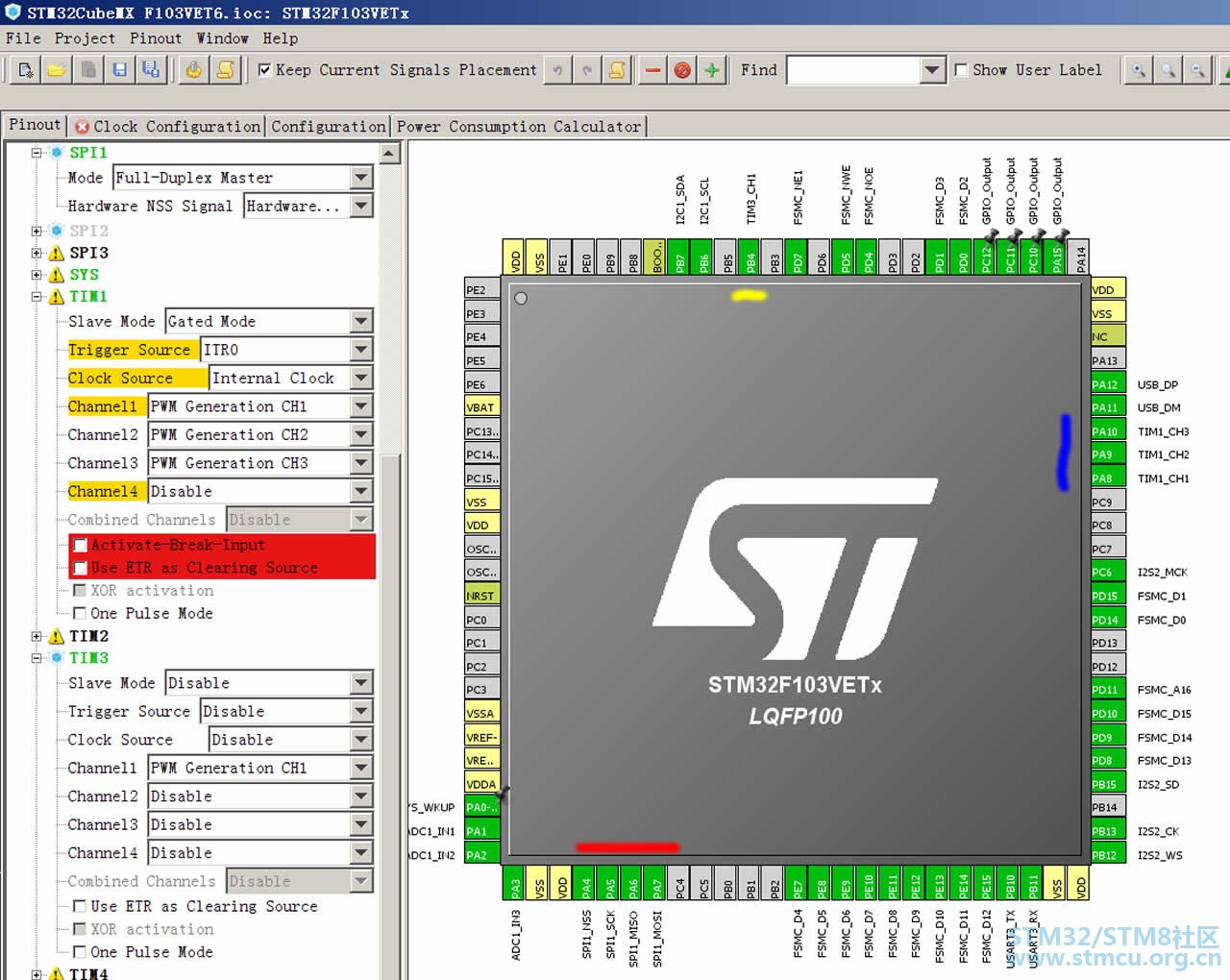

图21-03-SPI，TIM，TIM3选设，分别用颜色区标示意。
图21-04-USART3，USB设置，也用颜色区标示意。

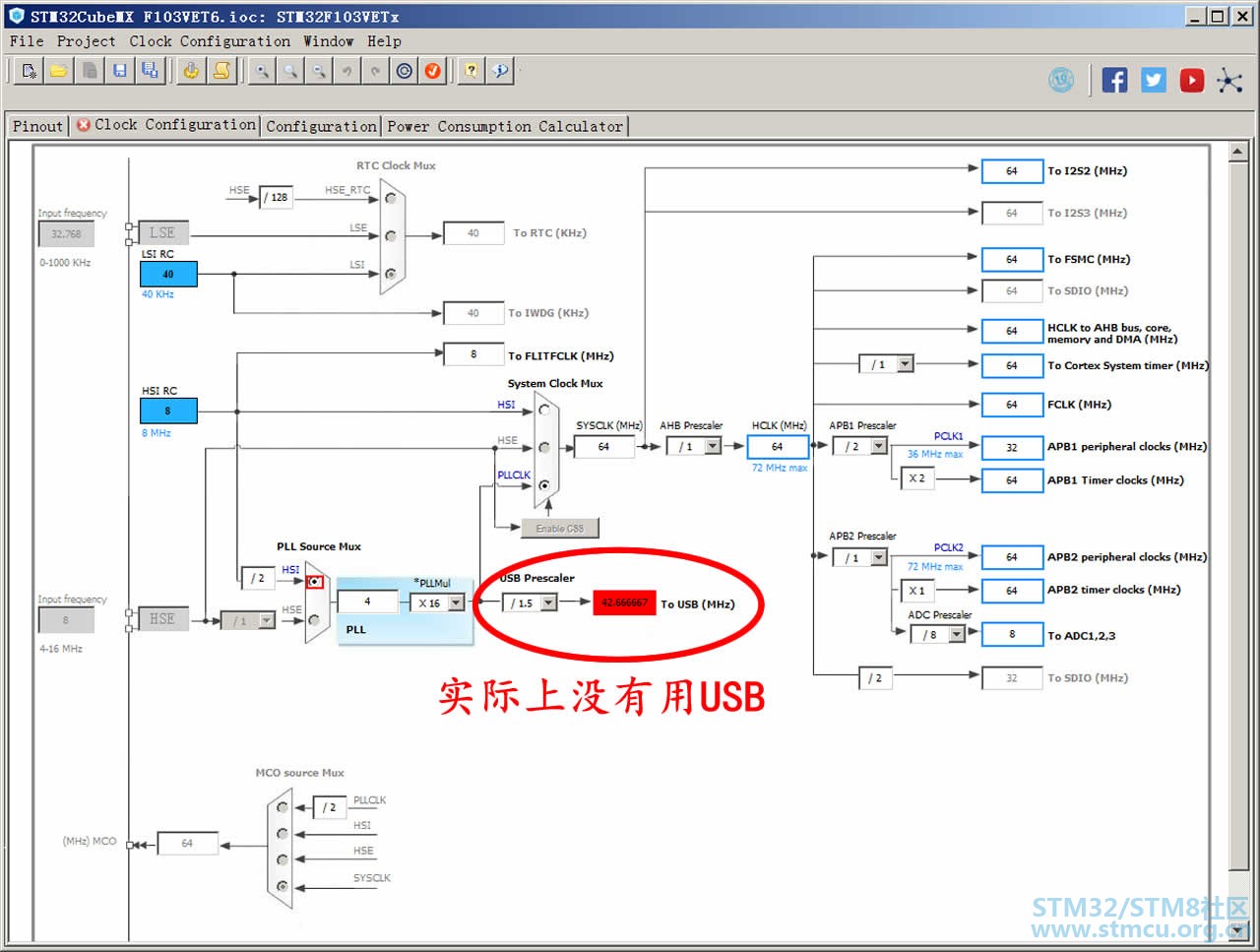

图21-05-时钟配置，由于本例没有用到USB，所以忽略USB时钟的错误[此处USB时钟应该12MHz或以下]。

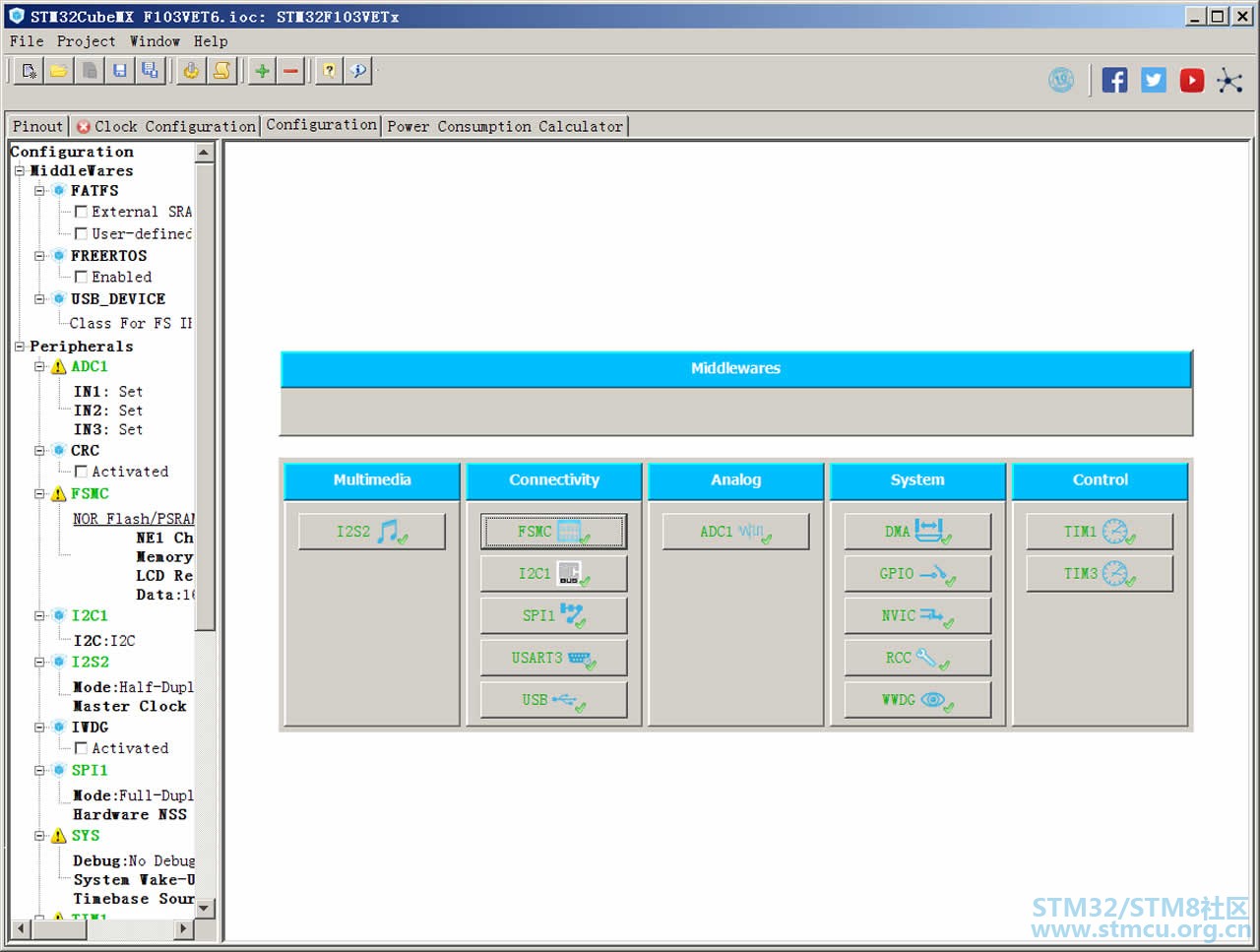

图21-06-中间层设计，可以理解为统设，由于太多，下边仅以FSMC为例设置，实际上就射设置速度和命名引脚。

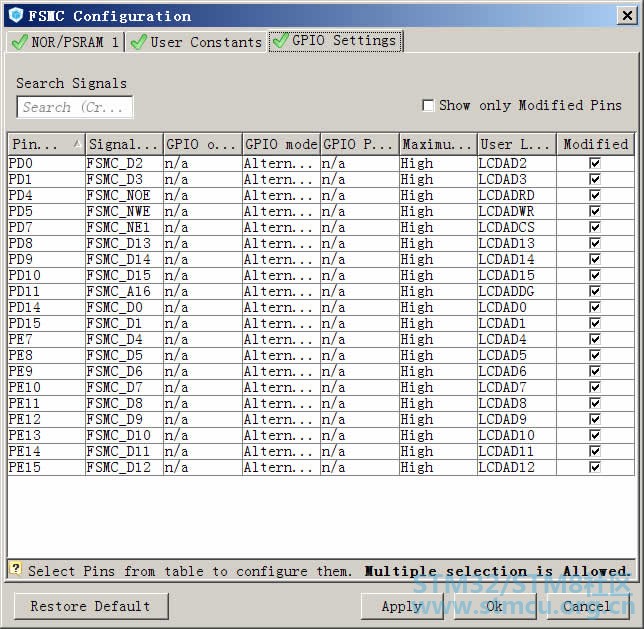

图21-07-FSMC设置，定义了所有引脚。
电源仅仅设置了RUN状态，见图片21-08-电源设置。

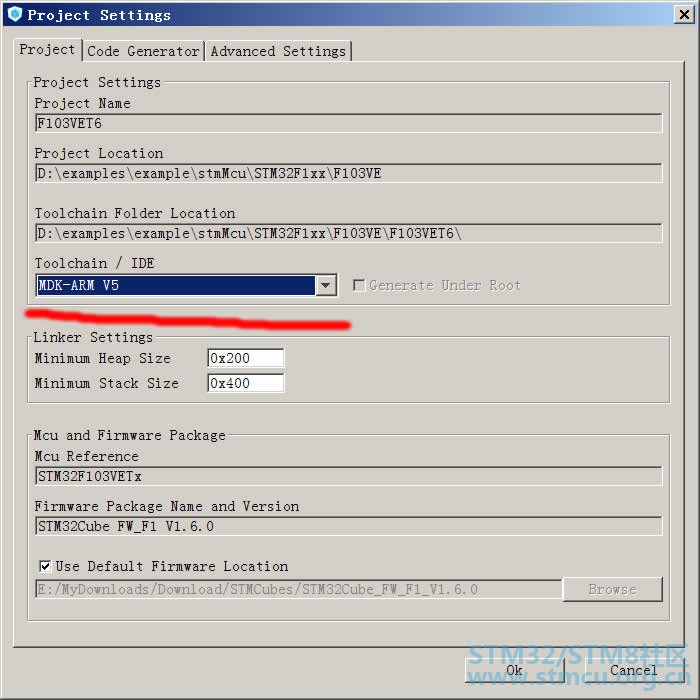

点击菜单Project/Setting。见图21-09-输出设置。

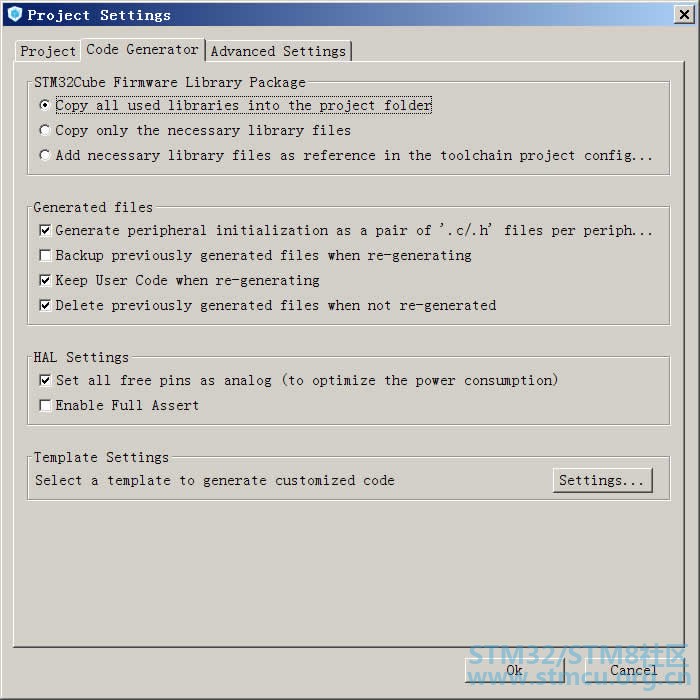

分别按照图21-09~21-11选设即可。

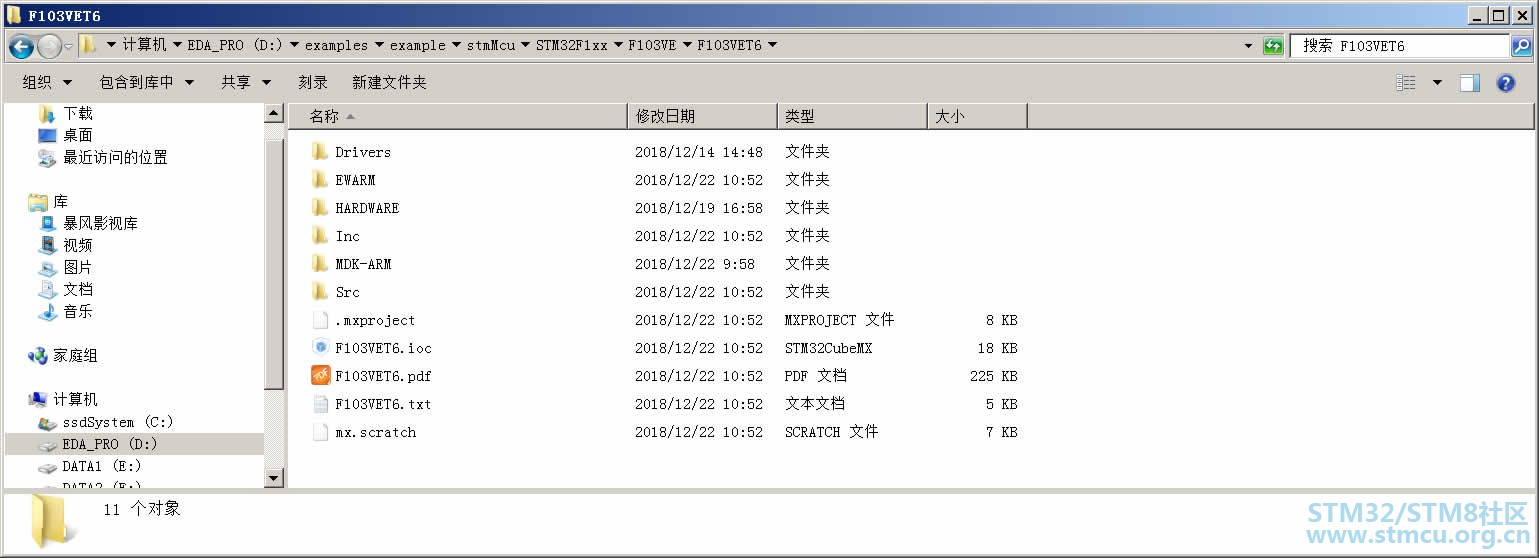

最后单击Project/Generate Code之后会在刚才设置的路径生成项目代码文件夹，见图21-12-项目文件夹，注意里面也生成了IAR的工程文件，也有KEIL的工程文件。
文件夹中的：
F103VET6.ioc文档可以被STM32CubeMX打开重新修改设置
F103VET6.pdf文档记录了STM32CubeMX设置的各个界面的内容
F103VET6.txt文档表明了所有芯片引脚定义
