我们想先把核心板做好，然后看看利用这东西 ，大家能把能自己做点什么，然后综合一下，最后做一块学习板，把大家认为比较好的东西都放上去。

大家可以一起做一款比较符合大众口味的板子，各自分工为每一个模块儿制作原理图，并且帮忙调试。等东西出来后，出过把子力气的，都将获得我们提供的芯片或开发工具，大家觉的如何？

感觉板子画的比较粗糙，小声说。

各位网友：
: G9 Z; I) r' ~' T3 Q3 `0 m      大家想报名参加此次活动的可否跟帖留一下自己的mail，方便我们到时候一些芯片或者开发工具的递送。

支持一下楼主

核心板上就一电源、晶振、5V转3.3V、BOOT选择就够了吧。我画了一144脚的。qujunsong@126.com

我的原理图基本已经准备好了。。发上来大家看看，给提提意见。。。
基本电路包括：主芯片、电源部分、复位部分、时钟系统、JTAG仿真接口、I/0控制1个发光二极管、所有I/O全部引出，方便进行电路搭建。
; O8 N. w5 r) N% B: h) f如果哪位大侠发现电路有任何不妥的地方，请不吝赐教。。。

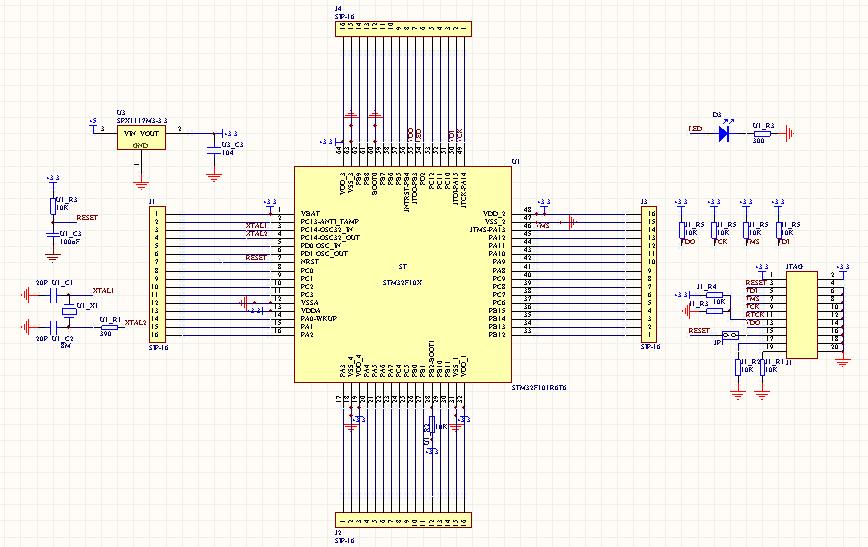

* R) ^8 {# d2 w+ f8 z原理图如下：
完整原理图文档： STM32.pdf (17.18 KB, 下载次数: 16)

2009-3-24 15:01 上传

点击文件名下载附件

救火车的原理图：
( b, `8 ?# g. X1 ~  Q! B' W* {- S3 t

是否可以考虑加个复位按键，以及电源接口
这样核心板可以独立与底板单独运行。
% G" t$ F/ ]  V# z% U, V每个电源旁边的滤波电容最好还是加上吧

我们做了一个核心板，这样挺好的了！

强烈支持！

是否可以考虑加个复位按键，以及电源接口
9 _0 B6 i; d# o* ]: N9 I9 w  q这样核心板可以独立与底板单独运行。
5 _: T4 i2 b8 U每个电源旁边的滤波电容最好还是加上吧
呵呵 这个很正确 很有必要的 最好加上一个IO测试led 这样可以用来检测是不是芯片正确运行和工作

复位 按键加上没问题。。主要现在板子还没画，随时可以更改，，，但是电源接口  各位兄弟看看什么样的接口比较好呢？？我想就用100MIL的插针。2针即可，，这样板子以后也能直接插到面包板上供电。。。。

那个io扩展上面不是已经有电源插针了吗？
$ |; |# A) g# B* i+ K需要放个那种5V适配器的通用插座，或者再加上个usb接口供电

先支持一下。来的比较晚，方案已经定了，还是说一下自己的观点，既然是实验板，应该体现出芯片的特色，应尽可能把芯片的功能都体现出来，哈哈，当然这样也行，只是用的时候麻烦一些，虽然可以锻炼动手能力，但却有点偏离我们这个活动的初衷，毕竟我们这个活动不是锻炼动手能力的。个人意见，仅供参考。
