qm999cn 回答时间：2009-4-6 10:02:17

回复:DIYstm32，学习动手并行处理~

在pcb设计过程中发现，由于芯片间距的问题，，想完全兼容5种封装的芯片实在困难，所以我们及时更改，将核心板分为两块，一块兼容LQFP144+LQFP64+VFQFPN36，另外一块兼容LQFP100+LQFP48........现贴原理图和第一块PCB图，请大家多提意见。。5 O7 K7 u- ^! i6 n! T: t
核心板1原理图：
# f$ U7 M- ?0 R6 g1 Q; v( Q) F( b. j* D" n3 R, f

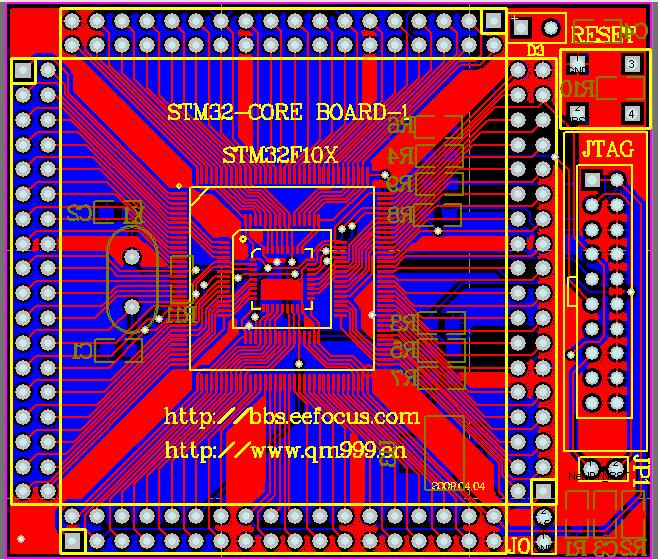

核心板1PCB图：
$ t! i% H) V; _
6 B% x6 M" u; s3 `2 |9 m, ]核心板2原理图：
; e! W- L' c) j% D6 e
5 \. l" C& D; r; b核心板2PCB图：
5 o" J+ h( M5 V' g' o3 h  p+ \2 t暂无。
赞 评论
qm999cn 回答时间：2009-4-6 10:12:10

回复:DIYstm32，学习动手并行处理~

接上一帖。核心板2的PCB也已经完成，但是接口与核心板1的接口不兼容。。所以想更改为接口完全兼容。。。但是有两个问题请网友们多提意见：+ A' l$ K. Z6 K( d$ k$ D4 D
第一：如果接口选择不兼容，核心板2的尺寸会比核心板1小，可以方便使用者嵌入。) k# G& f1 G- r* c  j- o0 w
第二；如果接口兼容，核心板2上的I/O扩展插座，必然有很多空余管脚，可能会影响初学者的使用理解。3 Y8 m; c( Y( G8 v9 ^* P1 _
 0 ?# V$ q, e% _3 c

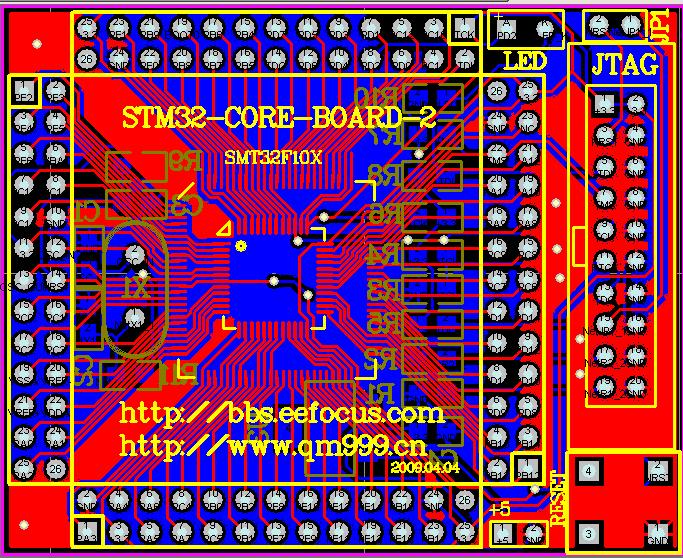

下图是已经画好的不兼容 核心板1接口的板子。
! J% I. _: c) ]8 u! y
0 X$ g/ P$ o6 ^9 o$ T6 a! s  6.jpg
6 [) {. [' c% F3 i可兼容的板图，正在绘制中，请大家耐心等待。。。。。。。。。。。。
; j+ z: C0 `, D* R" k- [

STM32_Core Board_1.pdf

下载

32.02 KB, 下载次数: 10

STM32_Core Board_2.pdf

下载

26.78 KB, 下载次数: 6
赞 评论
yty415 回答时间：2009-4-7 09:23:22

RE:DIYstm32，学习动手并行处理~

我初学者，51玩的还不怎么熟，这个活动很好，但是现在自己很没自信，不知道能否学习学习？; r6 o6 |5 d& g* }; D- ?! [
     谢谢各位大虾！
' X' i0 L' R- X4 S. i9 S
赞 评论
北京小王儿 回答时间：2009-4-7 09:25:28

RE:DIYstm32，学习动手并行处理~

把你的具体联系方式如：昵称，姓名，公司名称，通讯地址，手机，座机，mail，邮编。发到tingting@eefocus.com吧
赞 评论
yty415 回答时间：2009-4-7 09:29:34

RE:DIYstm32，学习动手并行处理~

有点没学会走就想学跑，嘿嘿，是不是有点不切合实际？
, D6 E% z6 ~) E
赞 评论
yty415 回答时间：2009-4-7 09:30:58

RE:DIYstm32，学习动手并行处理~

刚发过去了！5 O5 \  s3 z' q* \7 J6 Z6 a
    谢谢！, A+ m* I# z2 c, T+ q2 M  w  s

赞 评论
chenzhufly-1217 回答时间：2009-4-7 09:31:18

RE:DIYstm32，学习动手并行处理~

可不可以把 第二个板子的那两个芯片，贴在第一块板子的反面？
赞 评论
北京小王儿 回答时间：2009-4-7 09:37:32

RE:DIYstm32，学习动手并行处理~

yty415,我没有收到啊，再发一下吧。
6 z+ [( U$ l, e7 e/ Ntingting@eefocus.com
赞 评论
yty415 回答时间：2009-4-7 10:06:10

RE:DIYstm32，学习动手并行处理~

又发了一次，收到了么？* f+ i  n9 r- ?6 t+ T, e0 H) c
    我提的问题麻烦指点指点！谢谢！
5 K0 l: m4 y3 b
赞 评论
北京小王儿 回答时间：2009-4-7 11:41:50

RE:DIYstm32，学习动手并行处理~

没问题~ 已经收到了啦。希望继续持续关注我们的活动~
赞 评论
萧星-96138 回答时间：2009-4-8 13:37:08

RE:DIYstm32，学习动手并行处理~

支持  呀  chenjinb03@163.com    有什么需要我做的  尽管说
赞 评论
wcz1223 回答时间：2009-4-9 10:08:37

RE:DIYstm32，学习动手并行处理~

支持
) d% C# w' `  U) t参加
& W: O4 N  H) o. s$ [EMIAL:wcz-1@163.com
赞 评论
wcz1223 回答时间：2009-4-9 10:15:25

RE:DIYstm32，学习动手并行处理~

能搞个可嵌入的就好了
赞 评论
wcz1223 回答时间：2009-4-9 10:21:00

RE:DIYstm32，学习动手并行处理~

能移植UCLINUX也不错呀
赞 评论
chenzhufly-1217 回答时间：2009-4-9 11:13:38

回复:DIYstm32，学习动手并行处理~

吃饱撑的。。。还移植uclinux。。
赞 评论
