前段时间，做了一块板子，调试接口只留了三个口SWD、SWCLK、GND，在使用Jlink的SWD方式调试的时候发现无法连接。使用ST-link的时候可以连接，无奈楼主的ST-link的链接方式相当的不可靠，时而能识别时而不能识别：当然我的ST-link是山寨版的。
: M/ l6 _, y0 h# ]) r那么问题来了：为什么通过20针全部连接的方式可以调试，而三针的方式就不行了呢？
# p' q2 Q- v1 H/ v4 ~古人云知之为知之，不知Google之，Google不让用，那就问度娘好了。
2 ^& J) Q: J! J5 E4 z/ s" `+ C通过查阅网上资料发现，jlink的20针，不光有调试的功能还有供电和检测电压的功能。

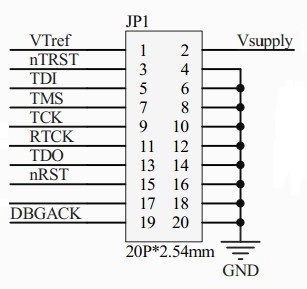

下面是jlink的接口图

jlink接口图

5 M! l7 I' [' f7 ~# U+ U$ R通过上面图片可以发现，jlink的1脚叫做VTref，这个从字面意思理解应该是参考电压的意思，没错，这个管脚就是板子给Jlink内部缓冲芯片供电的接口，这个地方供几伏，缓冲芯片的IO电平就是几伏的。起了一个电平匹配的作用。

3 _" r, n7 V& K5 J20针JTAG的2号针可以提供VCC供电。打开J-Link
5 r; F9 e. s% Y. `* CCommander输入power on时，发现2号针脚输出的是3.3V电压，那么可以通过直接短路1、2号针
& a( D( v5 P. }- E* c  F; E来解决问题。
3 [; |7 k1 b# _1 u( X- r楼主的山寨版Jlink的2脚可以向外提供3.3V电压，那么短接1、2脚的话是可以让Jlink正常使用的，如果你的Jlink的2脚输出的是5V话那么最好就不要这样短接来用了。

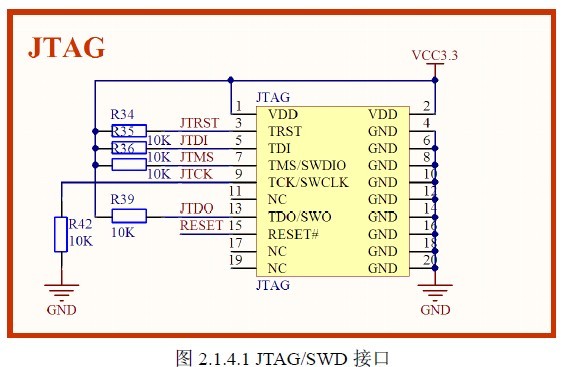

( {$ `: M# l4 R5 e4 k" H好多板子上的20针调试接口是按下图连接的。
8 L6 U6 w1 A! `% r

那么短接完成，如果再采用20针调试的时候就要注意了，jlink的3.3V千万不要与开发板上20针接口的3.3V接在一块，否则会有烧坏jlink的可能，这个时候就要设置jlink不给开发板供电了。
! e/ R0 I0 q4 u, s9 y+ F" F
: O+ k' e' v9 M5 @楼主的解决方式是在jlink的2脚上加了一个开关，当需要jlink给开发板供电的时候，开关打到3.3V上，当不需要内部供电的时候呢打到悬空上。这样就可以同时使用三线的SWD和20线的JTAG与SWD调试方式了。

下面附上J-Link的三线SWD连接方式改造接线
7 e; R  m9 e$ K5 f+ m J-Link的三线SWD连接方式改造接线.pdf (1.08 MB, 下载次数: 3530)

2015-1-7 14:01 上传

点击文件名下载附件


以上仅供参考，不喜勿喷。

  ^( j. I9 S) m* y7 T
8 A1 G, s- N( z; L  W

学习了。正好自己在设计板子，下来学习一下。

好资料，谢谢分享

楼主你好
6 B  N. T: m* i% M
7 I* F2 b" G3 u1 }3 P: l我使用SWD3线连接，jflash说连接成功，可是没法下载
) L: _+ g$ p7 F6 {提示
Erasing affected sectors ...
( J# y1 t/ B. r3 S    - ERROR: RAM check failed @ address 0x20000000.
    - ERROR: Write: 0x03020100 07060504
4 C. d, F. n7 O+ y9 {/ |    - ERROR: Read: 0x00000000 00000000
    - ERROR: (0 bytes of RAM have been checked successfully)
    - ERROR: Failed to erase sectors
我的芯片选stm32f051c8

% U% d* k6 W! r3 s( |4 B5 g3 fjlink的1.2脚已经短接

自己顶上去

st_link就挺好用的，弄个山寨的用就行。

不错，学习下，需要的时候改装下。

b不错，谢谢分享，过来学习了。

逢贴必回，天天向上。回去改Jlink去

顶一个

好贴，顶上去，都学习下。

dingding gengjianjiankang还是用STlink吧，折腾啥子嘛

JTAG的主要功能有两种，或者说JTAG主要有两大类：
1)一类用于测试芯片的电气特性，检测芯片是否有问题;
2)另一类用于Debug，对各类芯片以及其外围设备进行调试;一个含有JTAGDebug接口模块的CPU，只要时钟正常，就可以通过JTAG接口访问CPU的内部寄存器、挂在CPU总线上的设备以及内置模块的寄存器。本文主要介绍的是Debug功能。

学习了，改天在研究下

台湾华瑞 发表于 2015-1-7 18:45
- y3 x4 n  ^% P. [JTAG的主要功能有两种，或者说JTAG主要有两大类：
$ }& n: p( J7 ~$ `' z+ B1)一类用于测试芯片的电气特性，检测芯片是否有问题;
$ H, [* h% g: R2) ...

$ H) B) B+ E" }5 d7 r# x1 N这个JTAG以前还真的是没了解过，学习了

拼命三郎V5 发表于 2015-1-7 14:43
st_link就挺好用的，弄个山寨的用就行。

" M- `3 G* |2 u' L山寨的真心不稳定

那里能够买到Jlink，官网免费给不？
