基于STM32FNucleo板的智能幻影门锁设计

[复制链接]
三创电子(Tcreate) 发布时间:2015-1-7 20:05
方案名称:基于STM32-Nucleo板的智能幻影门锁设计
0 w' [% u- t) Q8 S) u0 I+ N2 k9 @方案概述:1.以STM32F072 Nucleo板作为主控制板,配有液晶屏、按键、蓝牙、GSM卡槽等模块作为门锁的核心硬件部分(机械部分此方案暂不做考虑)。& M) |. Y+ ~- M) @' V
                  2.以蓝牙作为主要通信手段实现智能钥匙功能;( q5 Y. Y  z/ ^& E
                  3.以GSM卡实现应急钥匙功能;
+ ^5 e  |. E7 [4 h/ h& G) C9 D8 K1 D) Z4 x# o% G3 K0 R
方案思路:1.智能门锁部分主要包括主控制器、室内/外液晶屏、室内/外按键、蓝牙模块(从机)、GSM卡槽模块已经必要的门锁机械部分。蓝牙用于和蓝牙钥匙通信实现正常的开锁功能;GSM卡槽模块实现在应急状态(无法蓝牙开锁时)通过GSM发送开锁动态密码实现开锁功能;室内液晶屏和按键实现蓝牙钥匙地址绑定、手机卡号绑定、室内开锁、锁定等相关的用户交互工作;室外液晶屏和按键主要实现手机动态密码获取及动态密码开锁功能。
, H0 @, {! G7 b3 U* b" V2 W" }( L* I2 P" ~' F" l
                 2.智能钥匙(主机):智能钥匙可设计多样化(例如可设计成穿戴的类似于gear,钥匙只是功能之一;又或者就像单纯的门锁类似车锁一样装在口袋;蓝牙耳机等等……)。因为是门锁,所以需要考虑安全性,在开启某个蓝牙钥匙之前,先必须将该钥匙的硬件地址手工输入到门锁里并存储(也可以删除某个不用的蓝牙钥匙);这样就有多重保障,首先要配对密码一直蓝牙钥匙才能与门锁的蓝牙配对,配对钥匙会主动发送自己的硬件地址给门锁,门锁在验证了是本锁有效的钥匙后,才发送动态的密码给钥匙,钥匙在收到密码后可以一键开锁(即将动态密码发送回去,以实现门锁自动开锁)或手动输入开始密码,每组动态一次有效性且有效周期为60秒。同时钥匙在与锁配对后为避免一直与锁保持配对状态,使其他蓝牙钥匙失效,在配对一段时间后无相关操作,主动退出配对状态。(这样就可以实现坐在客厅沙发上一键开门不影响看电视啦,半夜加班没带钥匙老婆也不用起床给你开门啦 哈哈)。
' N3 c- e& L* I6 Q% a( P/ _4 d
/ E! X; z  z. X  {3 U+ v* `                3.为防范蓝牙钥匙没电、损坏等原因失效,应急状态下可通过GSM短信获取动态密码开锁(手机加上客户端本身也可以作为蓝牙钥匙 嘿嘿);只要用户通过室外按键输入有效的手机号(即已提前绑定),门锁在验证输入的手机号有效后,发送动态密码到该手机上,这样可以实现短信动态密码开锁;即使当时没有手机也无法哦,找个邻居借用下电话,让家人把收到的动态码告诉你也可以开锁(不要问假如这些都没有怎么办,那么我告诉你,去找警察叔叔吧 嘿嘿)。4 r, }- ^/ t0 |4 x

% P4 B  S5 o; {& r                4. 差点忘了幻影了 哈哈。所谓幻影,也就通过在门锁上融入一些LED灯光设计,在不同的状态显示不同的颜色或图案,以增加酷炫或温馨感!6 l' n1 c7 M6 m4 s8 a- h
6 p0 `: z* G- d$ U% e0 B
                5.预留接口可后续可接入红外传感器实现红外成像仪,对陌生人的到访一目了然,亦或WIFI接入家庭智能家居网络等等(预留接口功能在此不实现 )……
; D4 F, U4 s3 n5 I
8 f' O& g" @0 \4 Y2 c
整体架构:
0 Y6 ^: G' T6 c* q4 ?4 ^; V

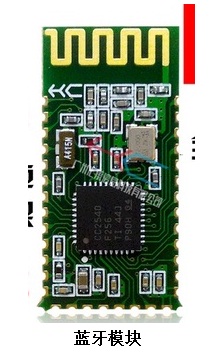

基本模块:- k/ n/ N, J) M5 C* ]
1.jpg 2.jpg 3.jpg 4.jpg
' \) }% p8 L' B8 C; C* ?
( H( u' Q! B/ G  F后记:% ^1 P$ Q1 z; @# U+ S3 W  a
        1.感谢深圳的基友呀  :  利用红外探测人体靠近,唤起其他电路来解决功耗问题;                2.感谢前同事李总:给我解决了GSM卡模块,这样不用花大价钱去买了 哈哈;; P4 }; }1 o; g" s( X1 A

( d2 b6 z+ S) i* o; U! m
赞 收藏 评论29 发布时间:2015-1-7 20:05

举报

29个回答
三创电子(Tcreate) 回答时间:2015-1-7 22:32:10
本帖最后由 三创电子(Tcreate) 于 2015-1-7 22:33 编辑 8 M  t5 m% T% U: g; D7 B8 {: c
沐紫 发表于 2015-1-7 22:12
, \' o. a/ }0 m# Z2 i, b不错哦,楼主加油!!
( N  ^9 P) w& v/ f0 }
刚买了蓝牙模块,刚好利用自己做的LCD屏作为显示  有用武之地了   , m0 Z& W! G( u) P
GSM模块太贵了  最近投资太大  看后面怎么处理  呵呵 0 n' @; E# w; m; C
三创电子(Tcreate) 回答时间:2015-1-7 20:21:35
wambob 发表于 2015-1-7 20:14
! m/ U4 Y  _7 q( l+ C5 X7 C板凳先占位,+上报警模块啊,比如说几次打不开报警

# \+ _# f8 M4 ^谢谢啦  其实加GSM模块就是为了添加安全性能的 比如恶意打开 会短信提醒什么的 但是没有想好具体实施 …
Tcreat 回答时间:2015-1-8 13:02:02
zhaojunlin123 发表于 2015-1-8 12:49
6 x) U( q3 s  P5 R3 [( Y% \1 M5 m钥匙忘记拿刷指纹可能更方便一点~~~~~
1 c. d1 m( P9 O
一开始没有想过指纹识别 也没接触过 现在做估计也来不及 后期继续完善这块
三创电子(Tcreate) 回答时间:2015-1-7 20:09:11
本帖最后由 三创电子(Tcreate) 于 2015-1-8 09:08 编辑
% U/ h/ l! J9 A0 h: ]! y
6 e; B8 n* d5 H$ v8 O基友们看了 要给些实质性的意见哦
5 v: D- C. k6 i# T
( `6 E# b$ J+ i, Y
9 a/ h+ o3 k& Z3 I8 r6 u4 g" O
wamcncn 回答时间:2015-1-7 20:14:19
本帖最后由 wambob 于 2015-1-7 20:15 编辑   x1 e& C" a- _; r; U1 |# V
5 X" i% y+ }& `( I
板凳先占位,+上报警模块啊,比如说几次打不开报警
三创电子(Tcreate) 回答时间:2015-1-7 20:21:18
谢谢啦  其实加GSM模块就是为了添加安全性能的 比如恶意打开 会短信提醒什么的 但是没有想好具体实施 …
时光碎了天 回答时间:2015-1-7 21:06:07
感觉注意很不错的,看好你的
埃斯提爱慕 回答时间:2015-1-7 21:44:26
提示: 作者被禁止或删除 内容自动屏蔽
三创电子(Tcreate) 回答时间:2015-1-7 21:44:57
时光碎了天 发表于 2015-1-7 21:06
& V4 |% E) T- s感觉注意很不错的,看好你的
2 r4 P5 C( q. O
小心群主明天扣你分哦
三创电子(Tcreate) 回答时间:2015-1-7 21:47:03
dsjsjf 发表于 2015-1-7 21:44! U( e  K/ X6 X) c7 h$ b* ]. Q
想法不错

0 d9 n  ]( f; z5 H6 j谢谢 突然发现时间快到了 得赶紧准备材料啦 嘿嘿
埃斯提爱慕 回答时间:2015-1-7 22:11:42
提示: 作者被禁止或删除 内容自动屏蔽
沐紫 回答时间:2015-1-7 22:12:49
不错哦,楼主加油!!
麟狮蕟 回答时间:2015-1-7 23:24:15
期待----------楼主的作品
Small利 回答时间:2015-1-8 00:08:39
想法不错
三创电子(Tcreate) 回答时间:2015-1-8 08:12:45
新的一天 给顶起来 ……
