从同事手里接过一个项目，据反馈这个写不了8G的SD卡。我了解一下关于SD卡操作的类容，并对照盘古、原子的SD卡代码进行修改，后来发现果然是源代码中的问题，修改之后可以读写SD卡了。
% C$ w, H! t/ |1 n. n( K但是高兴过早了，还有一个问题，在写数据时常发现写入的数据被分成好几个文件，且名字都不一样，但是里面的内容却是正确的。
" O( x6 c: [6 Z$ T7 H$ l我原来以为是SD卡供电不稳造成的，于是在SD卡供电的地方加了一个103的坦电容，想让电源稳定一点。
在测试时发现，中断里去写又发生问题了，文件又写成多个了！！
+ I6 O( g6 t5 o, h于是将SD卡写入部分放到主程序中去执行，调试时，SD卡写入没有问题，自己运行时，写入还是多个文件。
$ _* D! V( q3 f1 v# ?俺也是初学，那个叫揪心呀！！
先看图吧，也许就发现问题了。

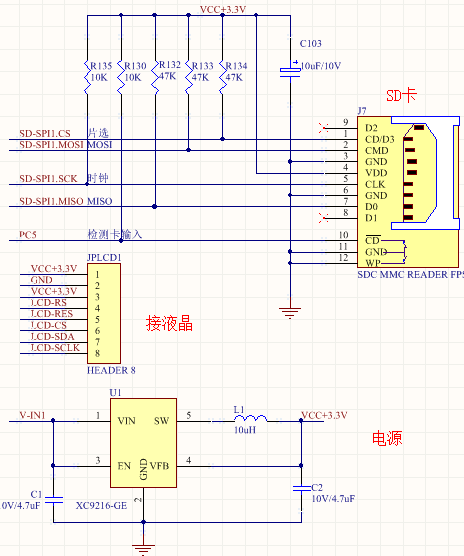

原来的原理图

在其布线的时候，将电源先输送到了LCD上，请看这个PCB图。

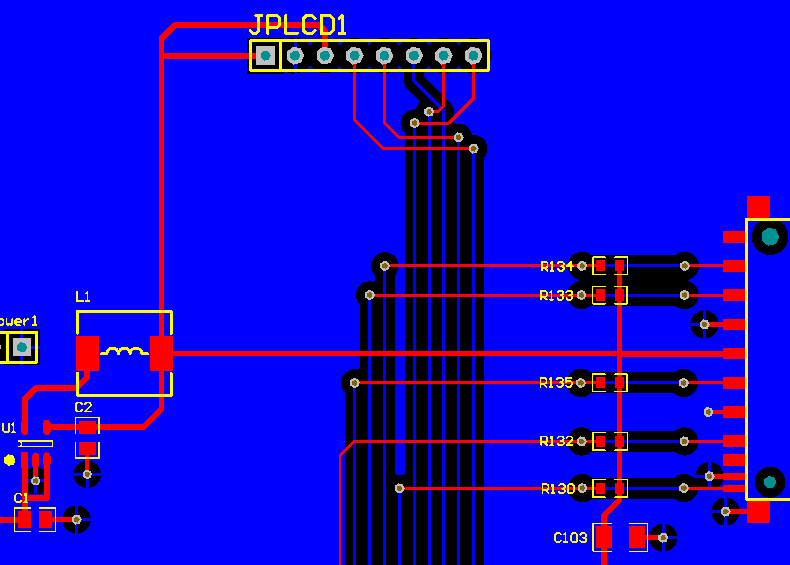

PCB图

  s& c$ z2 f$ g
. r) F) y4 \9 u( `0 y% G  S( T7 J电源在L1那里输出给了LCD和SD卡，当然还有后面的STM32了(略)。
5 x. n4 h  j! b' q) @/ b由于LCD是要不停地显示数据的，如果LCD在刷新的话，那么就有可能影响后面电路。
主要是，单步调试时，写入正常！！！这个时候没有刷新问题。
管它呢，反正俺是初学呢，先给输出搞一个大电容先！！！
& |. K/ F- A0 F1 P' S, _由于是要稳定SD卡，所以，在输出的SD卡分支上，加上了一个大一点的坦电容，当时那个个头还挺大个的呢！
0 J+ J  D9 E# t俺是这个处理的，请看图。
/ v* p. Z# i& B) O3 W0 d

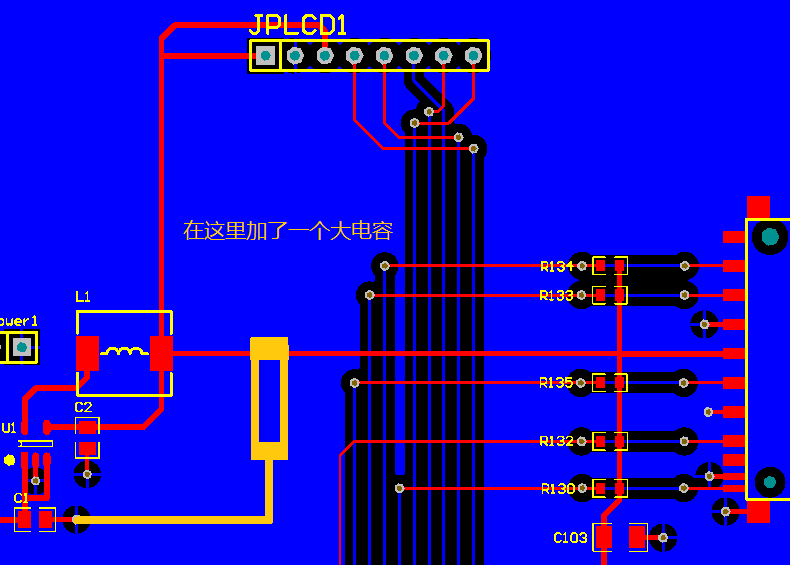

加电容

然后再测试，发现没有问题鸟！！！
一个电容，搞了老长时间了，悲剧的！
8 w( z1 c# H6 d$ G
在这里没有使用到任何辅助工具，实在是被动得很。
不知道，有没有高手指点一下，如果遇到这种问题，一般从什么地方下手去处理，处理的一般步骤是什么个样子的呢？
' P2 y8 Z5 @, j+ k; Y

退耦电容需要在每个用电器件的近进端加装，是设计电路的基本常识，包括早期的电子管电路，但加多大合适需要经验和计算，高频器件端以往习惯加103（10000p）或104（100000p = .1u）高频特性好，应用效果也好，如果偏要加一个更大的如100微法，可能表面看不出什么问题，也能正常工作，但是大电容常常在引出线端存在电感，反而起不到好的退藕效果。对现在的数字电路而言，常常出现高频低频全有，频带超宽，出现了在关键器件进电端放置两个电容一大一小。楼主的电路建议显示屏进电端放一个较大的退藕电容，如100~470微法的电解电容，SD卡的进电端放置一个104（.1微法）的胆电容。

一般情况电容的大小都不会产生明显效果，唯有一种情况除外，那就是谐振，楼主最开始的实验正中此症，当一个退藕电容的前面加有电感器件，且进电器件有较大的间断电流时就会激发谐振，LC常数越接近RC谐振幅度越大，常常需要计算解决，简单处理常常将这个点的电容加的足够大，如470微法，或通过替代实验。

万里-363223 发表于 2015-1-11 08:41
如何加电容，哪些地方要加电容，好有讲究啊，大牛们赶紧指点一二啊

俺是初学入门选手，嘿嘿。在那个黄色的地方加电容，是为了稳定后面的电路，那个L1处输出到了LCD液晶显示屏上的同时也输出给了SD卡，可能是那个液晶用电比较大吧，一直开着背光，而且还有刷新显示。

一般来说是在芯片最近的电源入口加一个电容就可以了，保证芯片入口电源稳定一点，一般是103、104电容。

2 j4 E8 K: e; a

zfz0122 发表于 2015-1-10 12:18
5 @3 M- U/ t/ S" p/ o我也遇到电容的问题啊。那次电容用大了。波形一直不对。。浪费几天时间

" e' n" e9 t* N0 x啊，这样呀？我在那个黄色标记的地方加了一个100uf的坦电容。
没想到电容的选择还有那么多讲究呢，有没有什么资料介绍怎么选择电容器的呀？

请问 U1 的这个 LDO 的型号是什么呢？
8 ]) U: @4 d  g, x/ Q' F% DSOT23-5 封装。第 4 脚一般是加个 103 或 104 的电容对地。
, A; }5 K' c1 G& \" r0 g8 v7 e第 5 脚是输出，没有接一个电容，就直接串了个电感。
: ?3 A% h* m" G0 }, n这个 PCB 设计，还真是马马虎虎。

坐等观看。。。。。。。。

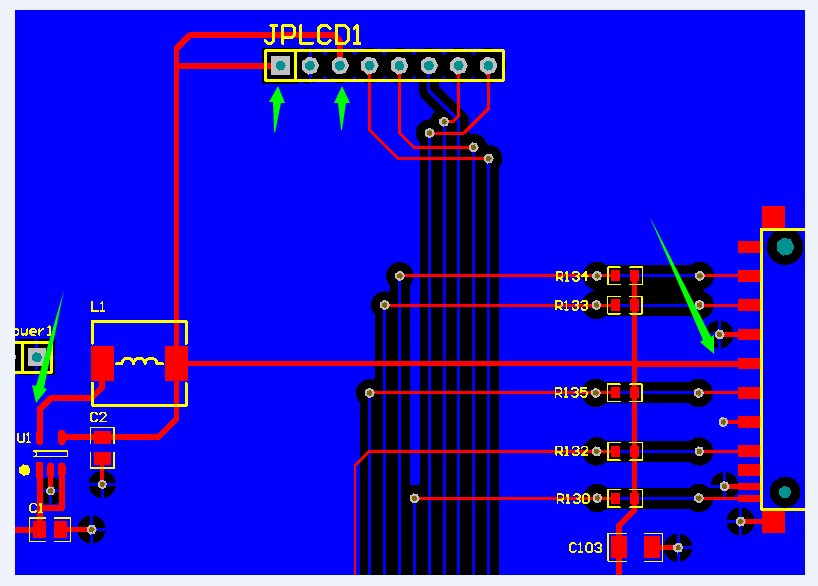

绿色箭头指向的地方，建议加上电容。
最左侧的：10uF。
) p& s) E  |3 H$ Z& |其余：100nF。

坐等观看

我也遇到电容的问题啊。那次电容用大了。波形一直不对。。浪费几天时间

那这个电容选多大的好呢？
* C6 o0 d/ X$ s  [  ]0 i. ~' L3 ~

学习下

坐等大神回复

arm8686 发表于 2015-1-10 11:22
9 [* A3 m3 z! _! f" h请问 U1 的这个 LDO 的型号是什么呢？
" a7 _" z% b& a* C- A- v5 }' ?1 j! vSOT23-5 封装。第 4 脚一般是加个 103 或 104 的电容对地。
/ ~. }8 u3 g6 |第 5 脚 ...

U1用的是这个：XC9216-GE
谢谢指点，嘿嘿，俺接到这个时也不明白为什么非得那样搞哇。

arm8686 发表于 2015-1-10 11:36
  I! l- ?+ ~: G9 a* q7 h7 i( k绿色箭头指向的地方，建议加上电容。
最左侧的：10uF。
其余：100nF。

嗯，谢谢，是不是可以理解为，凡是芯片的电源都给它加一个电容，这样比较合适？

adersonl 发表于 2015-1-10 12:43
; ?2 X7 g5 _( A3 a那这个电容选多大的好呢？

% t& Q; m8 r$ r4 q& B这个问题我也不知道怎么回答你，因为我就是手头正好有一个100uf的，直接加上去试用了...

如何加电容，哪些地方要加电容，好有讲究啊，大牛们赶紧指点一二啊

有道理   值得学习
