参加活动之加热电路测试

wamcncn · 2015-01-11T07:13:51+00:00

本帖最后由 wambob 于 2015-1-11 15:25 编辑 7 T1 h8 Q; F+ w; H1 a: k& V* X4 [* s2 } 昨天从某宝买的元件到了,可是还没买全,动拼西凑了几个电阻,开始测加热电路部分. : s1 I; A2 _6 {$ V, `. ? {& T主要元件;光藕MOC3041 ) P8 h' ^; l1 U3 T& {! w* K1 ? 双向可控硅:BTA20 9 b; f% D' o5 f; M; B- i& o 程序使用LED闪烁,PA5输出脉冲来控制白炽灯泡的亮灭效果,效果正常,测试成功.8 [* g u5 I W8 ~+ ~- w $ B0 s0 P$ e0 x3 ^ bta20.pdf (79.79 KB, 下载次数: 0) 2015-1-11 15:04 上传点击文件名下载附件 ; U" ]% S. u t0 H# q1 s. k7 |/ M 3041.pdf (285.97 KB, 下载次数: 2) 2015-1-11 15:04 上传点击文件名下载附件 ; X$ o o4 ~* K' o4 F! M: P& r. R: Q6 V1 |% R 视频太大,传不上来https://pan.baidu.com/s/1dDy9ONf6 ?3 W0 m/ S; D. R; V ) P5 P& z1 p9 m 0 N! w) d5 n8 V! q# d+ {1 \+ m

[复制链接]

wamcncn 发布时间：2015-1-11 15:13

技术帖
文章封面:	-
文章简介:	-

本帖最后由 wambob 于 2015-1-11 15:25 编辑

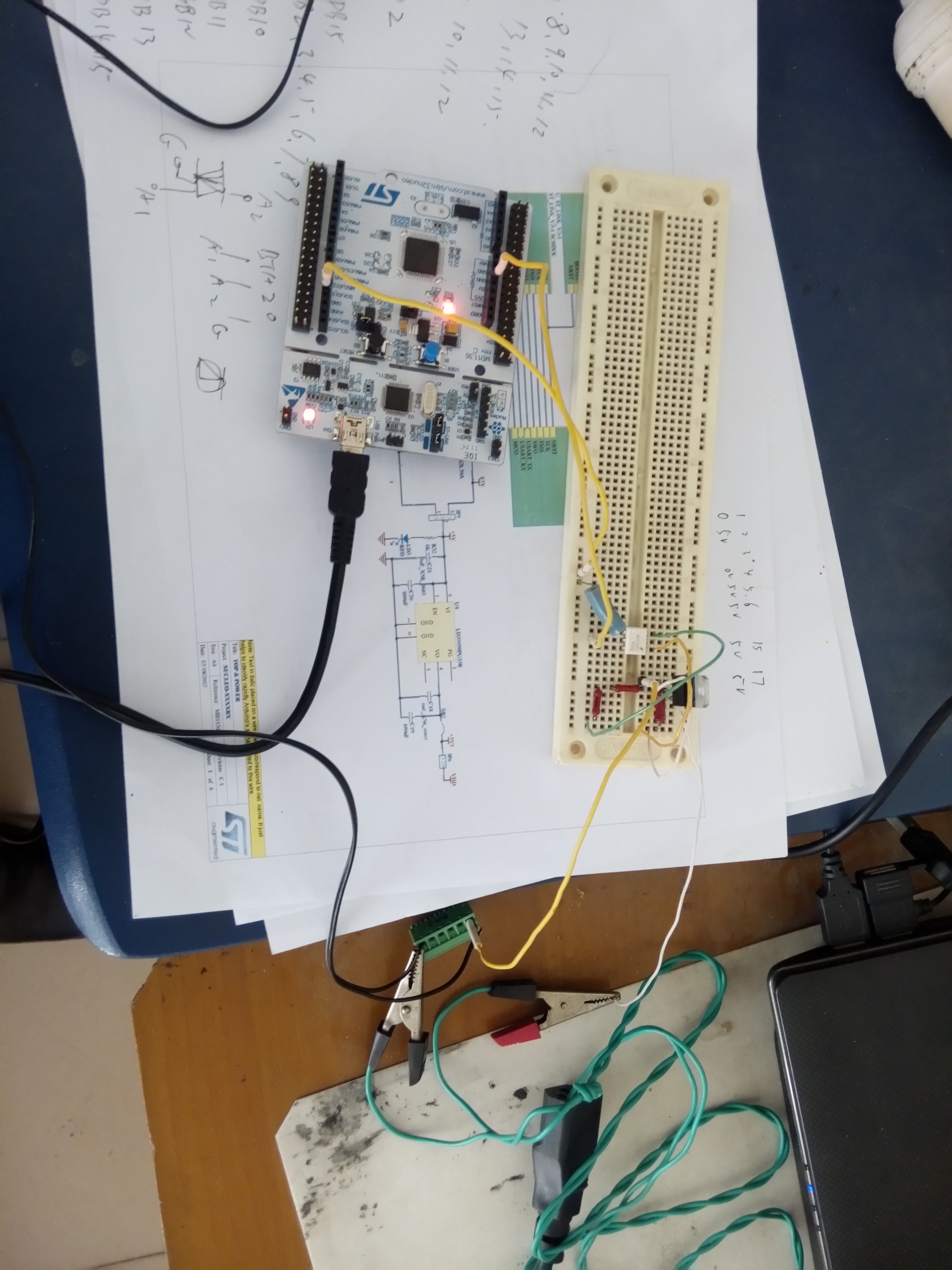

昨天从某宝买的元件到了,可是还没买全,动拼西凑了几个电阻,开始测加热电路部分.
主要元件;光藕MOC3041
双向可控硅:BTA20

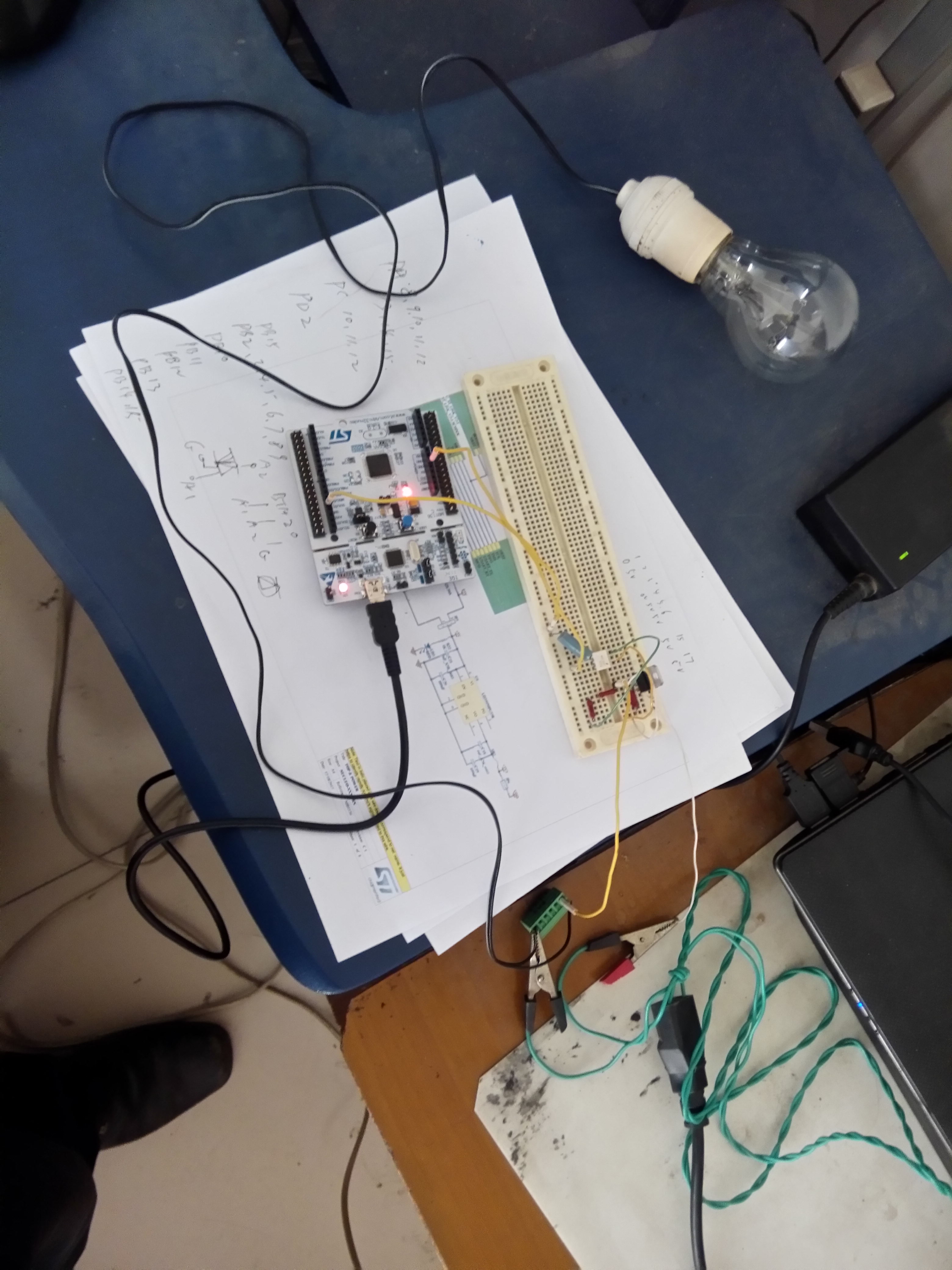

程序使用LED闪烁,PA5输出脉冲来控制白炽灯泡的亮灭效果,效果正常,测试成功.

bta20.pdf (79.79 KB, 下载次数: 0)

赞收藏评论3 发布时间：2015-1-11 15:13

3个回答

党国特派员回答时间：2015-1-11 15:26:02

赞评论

wamcncn 回答时间：2015-1-11 15:39:42

党国特派员发表于 2015-1-11 15:26

测试啊,,可以设计个报警灯啊,

这是智能温控器的加热电路测试,后面剩下,温度采集电路和自动调温程序正在进行

赞评论

abend 回答时间：2015-1-12 10:55:47

呵呵，NI的采集入门课程全是这类东西

赞评论
