【2016跨年抢楼活动】STM32F103C8 Demo Board试验心得 精华

[复制链接]
wolfgang 发布时间:2016-3-24 00:12
本帖最后由 wolfgang2015 于 2018-3-17 12:58 编辑 2 m5 w8 w, ^4 z! W/ p9 s+ g

& W7 d  R# a; O; P3 n" {. t$ W一、实验开始之前$ f  r& N" O( n1 ?5 ]
: G  G% ~+ r7 b+ ]/ P! W# r( Z, c! ]4 d9 x/ }+ O7 b/ J
    试验开始之前,非常感谢三创电子举办的“新年抢楼,送板子”活动,有幸获得JLINK、ST-LINK以及STM32F103C8Mini开发板各一块,虽然有散件待焊,常年奋斗在硬件开发的熟手们并非难事,一手烙铁,一手焊锡,不费吹灰之力很快就能将其焊接好。
因为J-LINK是 ARM-OB版本,不支持JTAG(其实也不是不支持,亲测该型J-LINK 的JTAG不能提供3.3V供电,对于熟悉JTAG引脚接口的人士,可以飞线或外部供电使用),因此只焊接4个SWD接口即可,不过焊上20PIN的标准JTAG接口也未尝不可,待解决电源供电的引脚后,也能支持通过JTAG下载程序使用了。
二、实验过程! i# y0 v) G+ S. ]& R, m# C

, d/ }5 [0 T: [
. V( y9 R. S8 E& Q  `1 X1 i4 C1 V
0、更新ST-LINK固件和JLINK固件3 V/ L  d: P7 P6 I$ k
A、ST-LINK固件升级
   刚拿到的ST-LINK固件版本并非是最新的,能与机器上的ST-LINK驱动完美适配,因此需要使用st-linkv2_upgrade 工具对其进行固件更新。固件更新工具下载地址如下:
STSW-LINK005(https://www.stmcu.org.cn/document/detail/index/id-216344),下载并解压后可以看见蝴蝶的更新程序。

% e4 M* b( w0 f! k& L$ d

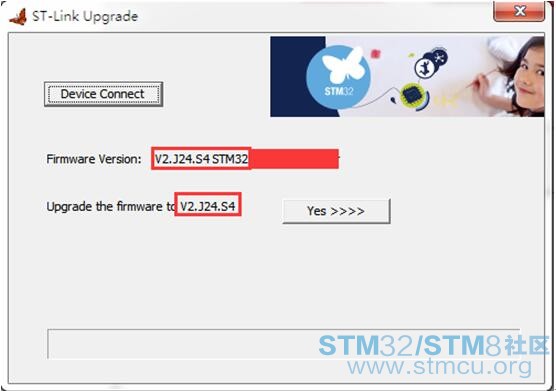

用Mini USB连接ST-LINK后,运行EXE文件,点击DeviceConnect后,可以得到当前固件版本和更新固件版本(因我这里是最后写的调试环境,固版本号始一直的,诸位未升级固件的版本号略有不同),点击Yes后即可更新固件。
! c- R3 Z1 v! y; @* K; j: {! G5 s1 W
B、J-LINK ARM OB固件升级
1)、下载J-LINK驱动
打开segger管网(http://www.segger.com/)

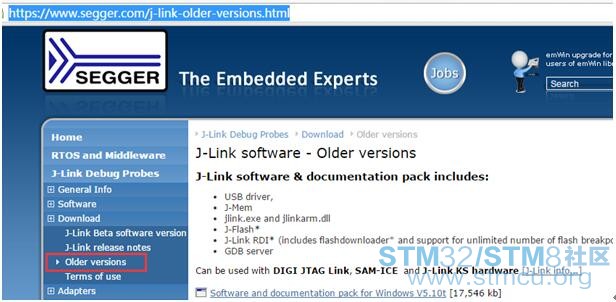

找到行栏中找到 Older versions(链接:http://www.segger.com/j-link-older-versions.html),在历史版本中找一个与您当前使用的Keil版本和JLINK兼容的版本(比如:4.92链接:http://www.segger.com/jlink-software.html?step=1&file=JLink_492)
下载后安装很简单,可以通过下一步、下一步安装到系统中。若已经安装有J-LINK驱动的可以跳过这步,直接升级固件。
2)、恢复到一个低版本的J-LINK固件

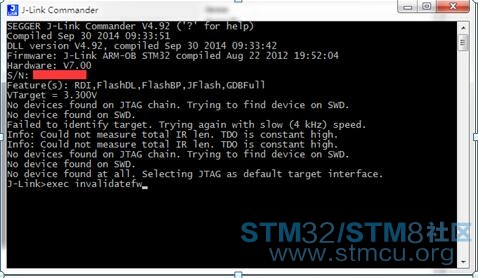

  驱动下载并按转好后,使用Mini USB连接。J-LINK OB固件恢复出厂设置,打开“开始”菜单--〉“SEGGER” ---〉<版本号>---〉“J-LinkCommander”,并输入 exec  invalidateFw(手动降级命令)如下图:

. F# m( s- N6 F, P& _) t  k6 j

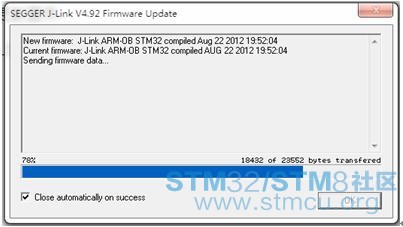

然后会弹出一个更新固件的对话框,选择 yes 进入更新
) a- h4 n& f8 w2 I0 Q

7 q) R; F  l4 \8 A8 u  k6 W( s. _3 F  c( T( v

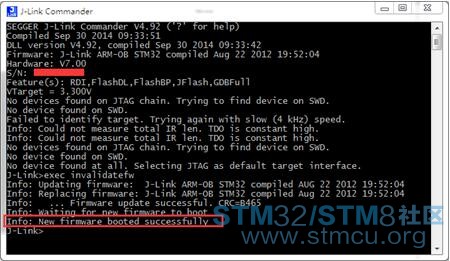

当看见 new firmware bootedsuccessfully 后,现在固件已经还原为以前较低的版本了。
3)、更新固件
连接上J-LINK后,启动Keil ,启动 “Flash”----〉Configure Flash Tools后,

; i9 g: w: q4 J& d! \+ C7 C6 f7 T* N

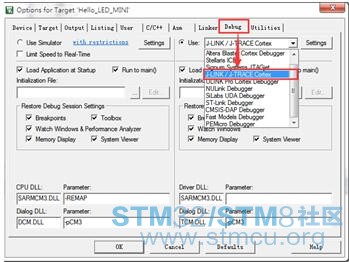

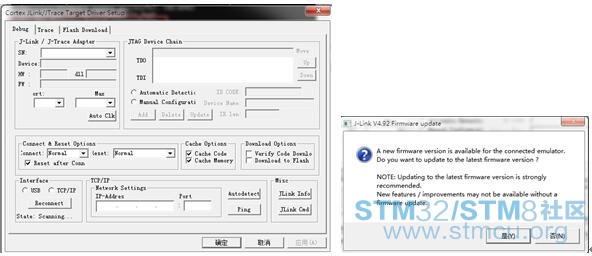

选择Debug标签页,在Use下拉框中选择 J-LINK后点击Settings。
% W# O) C* t7 E4 _6 K

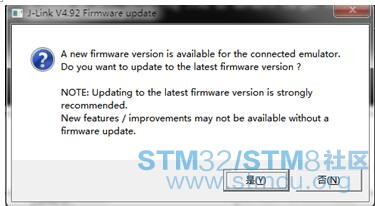

在弹出配置菜单后提示后,提示有固件更新的对话框,点击“是”。
系统会根据当前的J-LINK驱动自动监测并更新J-LINK固件。

. p' E% J; }* p, V; ^

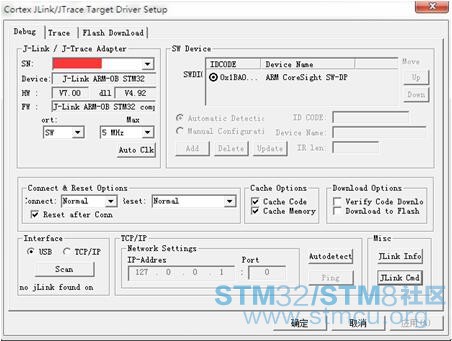

更新固件后,J-LINK配置窗口显示出了相关的配置信息,选择SW调试方式后,一切准备工作就做好了。

# Z" T- t. i$ I+ C, ]9 [0 X, D( ]7 L2 x' @
1、使用CubeMX辅助创建STM32F103C8 Mini开发板源代码% y; ^. W. o, t1 ]; Y: Z) b
( j$ c1 u1 D$ m

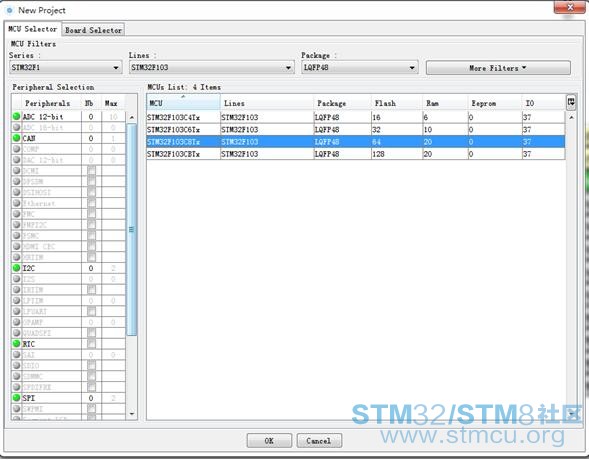

Mini开发板上有一个PC13引脚连接的LED灯,用CubeMX创建一个STM32F103C8Mini开发板的工程。MCU选择 STM32F103C8Tx的芯片。

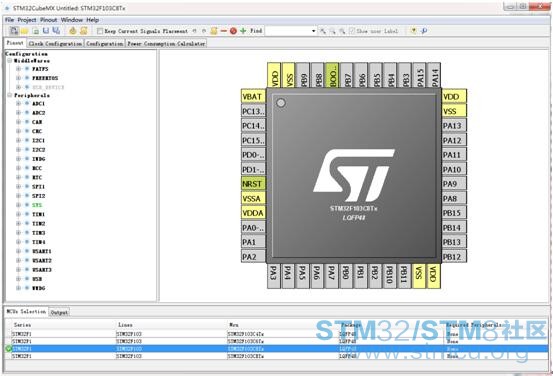

选择好后点击OK。界面中出现了芯片的引脚的分布图。
选择左上角的PC13,在下拉菜单中选择GPIO_Output。
选择SYS节点,Debug,选择Trace-Asynchronous_SW选项。

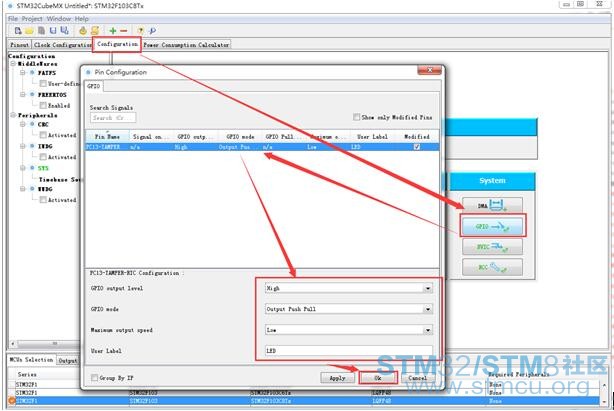

第二页时钟配置默认,第三页Configuration,选择GPIO按钮,在弹出菜单中选中列表中的PC13,编辑下方的PC13配置参数,点击OK。
) @) `6 x: S& [; `

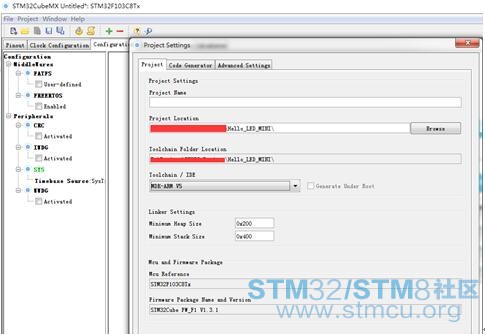

选择Project,点击Project Settings。选择项目的保存目录和项目名称,并选择IDE的(这里选择MDK-ARM V5),选好后点击OK,如下图:
参数选择好后就创建代码,Project--->GenerateCode
, e8 F; H1 f+ f. j' K( L' E) @2 s1 ^

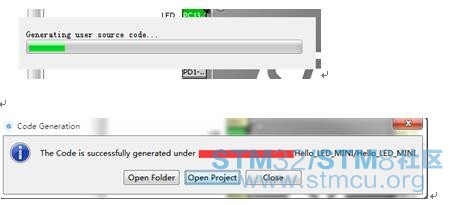

在创建源代码进度条完成后,弹出代码成功创建的对话框,点击OpenProject用MDK程序打开项目。
  打开项目后,在Main.c文件中增加下列内容:

.......

/* USER CODE BEGIN Includes */

#include "main.h"

......

/* USER CODE BEGIN 0 */

uint8_t sta = ON;

static enum Enum_Delay delay =    Delay_512;

void LED_Glisten();

/* USER CODE END 0 */

...........
      z. \, I" C: T1 [7 l/ o

- ^: d2 f- F- M. q* [. [$ Q) W

.............

     /* USER CODE BEGIN 3 */

                   LED_Glisten();

............

6 {: h. G9 D: Y0 m0 M' i
/* USER CODE BEGIN 4 */

void LED_Glisten() {

         LED(sta);

         sta    = !sta;

         HAL_Delay(delay);

}

/* USER CODE END 4 */
    4 q+ s4 z) J7 y+ k% R


+ H1 v. P/ i2 c& p
! [6 e" @0 p$ z1 }9 K
在INC目录中新增一个main.h文件
/ C- b; ~# F2 a  E+ n

#ifndef MAIN_H_

#define MAIN_H_
    9 X6 D0 {- u) [* ]' T

enum Enum_Delay {

         Delay_512    = 512,

         Delay_256    = 256,

         Delay_128    = 128,

         Delay_64    = 64,

         Delay_32    = 32,

         Delay_16    = 16,

         Delay_8    = 8,

         Delay_4    = 4,

         Delay_2    = 2,

         Delay_1    = 1,

         Delay_0    = 0

};
    1 |1 A+ f' ?) C4 ]) D6 Y6 g, w' [

#define ON   1

#define OFF  0

' s; u! R9 Y, \' C
#define LED(STA)  (STA)?HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET):HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET)
    + w3 [! b/ e8 z. E: l

#endif

, |3 D) z: E, q. z; S1 y: |# J( i
   9 p7 A% z* @! b6 `) j6 K# U- F
  I% y. `7 ]7 O
这样一个LED闪亮的程序就制作好了,经过编译后就能下载到MINI开发板中了。
2、ST-LINK 与STM32F103C8 Mini开发板连接
用跳线冒将Boot0和Boot1都连接到0条线柱上(接地),使用ST-LINK与F103C8Mini连接,连接方式如下图:
3 @) c2 [6 T5 b

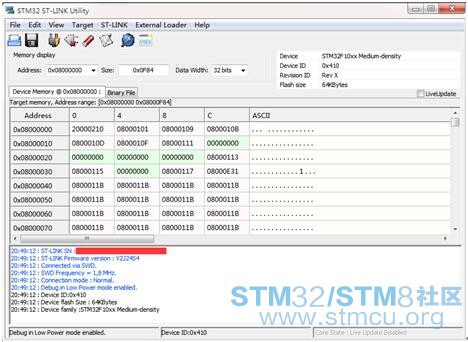

上图20PIN接口三角标识的是第一脚,Reset和TDO引脚是可选连接,连接好后,打开"STM32 ST-LINK Utility"软件,在点击Target---〉Connect连接后,显示如下图:
2 J+ Y& p' D( A1 H3 C: U+ r
这样就能通过ST-LINK擦除MINI开发板上的程序,给开发板下载程序了~~~~,当然ST-LINK的用法不仅如此,在KEIL软件中,可以通过ST-LINK进行联机调试。连接上ST-LINK后,启动Keil ,启动 “Flash”----〉Configure Flash Tools后。选择Debug标签页,在Use下拉框中选择 ST-LINK后点击Settings。

" d* y9 G" O( o! W. [8 a0 g4 B+ S

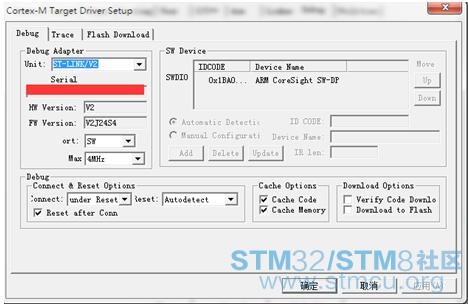

选择Ort为SW,点击确定,这时就可以使用ST-LINK调试代码了。
" P- Z1 Q: @) ?  [
选择Debug---〉Start/Stop Debug Session 对前面小节中编写的代码进行调试。
) x* B" E# D" z6 p2 o  u

/ ]7 h) N$ s0 `: G$ N) O- c3、JLINK 与STM32F103C8 Mini开发板连接

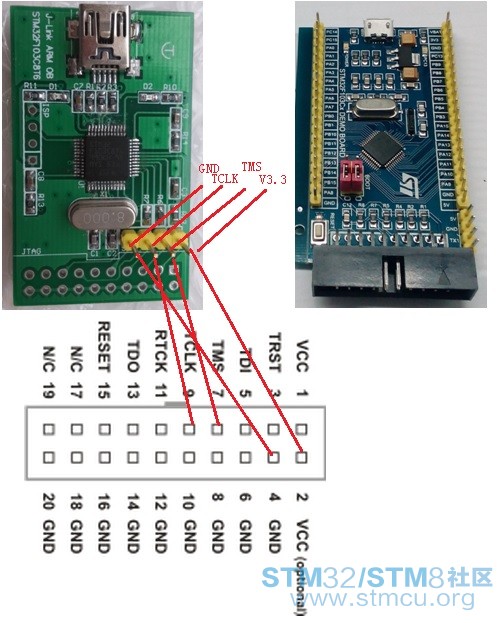

用跳线冒将Boot0和Boot1都连接到0条线柱上(接地),使用J-LINK与F103C8Mini连接,连接方式如下图:

  j! W" S4 x# c" G
  上图20PIN接口三角标识的是第一脚,使用的J-LINK ARM-OB 的SWO方式与MINI开发板连接。连接好后,打开MDK软件,选择Debug标签页,在Use下拉框中选择J-LINK后点击Settings。
' S9 X& j1 K% c  i7 @; ~
选择Ort为SW,点击确定,这时就可以使用J-LINK调试代码了。
; U4 o" h$ U0 x3 F! o( |8 ?
选择Debug---〉Start/Stop Debug Session 对前面小节中编写的代码进行调试。

" x3 n# ~9 V$ j) O: o/ S7 r4、ISP与STM32F103C8 Mini开发板连接
使用ST-LINK和J-LINK都需要芯片的Boot0和Boot1置于低点平。除此之外,还有从SRAM启动和系统存储器启动的方式,详细设置如下表:

% e/ ]: M2 J# Z6 i1 I  K6 U

STM32三种启动模式对应的存储介质均是芯片内置的,它们是:

用户闪存
BOOT0=0,BOOT1=x
芯片内置的Flash,即主存储器Flash
SRAM:
BOOT0=1,BOOT1=1
芯片内置的SRAM 区,就是内存啦
系统存储器:
BOOT0=1,BOOT1=0
芯片内部一块特定的区域,叫做系统存储器。芯片出厂时在这个区域预置了一段Bootloader,就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM 区。

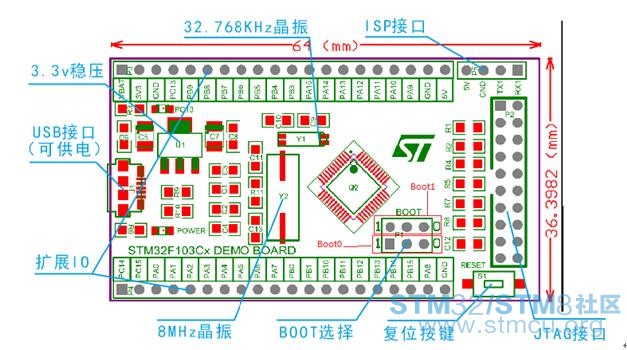

我们可以设置Boot0为高点平, Boot1为低点平使用ISP来连接开发板,Boot0、Boot1如下图所示:
" ~: T  e1 @! Y" @7 ~( l. M/ }" {
4 Y" B" \* r- t% O+ O3 e3 D7 S& H

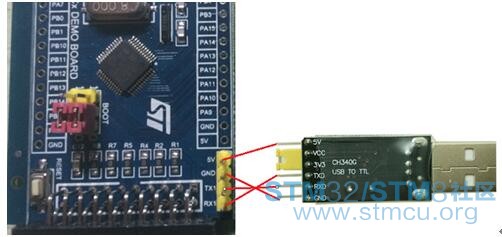

设置好BOOT0、Boo1条线帽后(并非下图照片中的设置),用下图连接方法来连接一个USB转TTL串口的工具(如:CH340G等芯片工具)。
2 v$ r( }. D- d8 K9 H; Z
到https://www.stmcu.org.cn/网站下载《STM32和STM8 FlashLoader演示程序:stsw-mcu005》(链接:https://www.stmcu.org.cn/document/detail/index/id-216326),安装后在开始菜单中会出现FlashLoader目录,DemonstratorGUI 工具是官方提供的ISP工具。

" O9 ]# Y9 F1 L9 r1 @
做好Boot0=1,Boot1=0准备,用串口TTL连接到MINI主板的准备工作后,连接USB,并启动Demonstrator GUI 软件。
- ?. b5 |, t: O1 w8 ?6 V

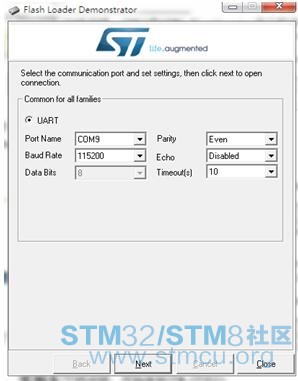

在PortName的下拉框中选择正确CH340G工具所在的端口号后,点击下一步;
; \* J, ?7 ?( E! F0 s

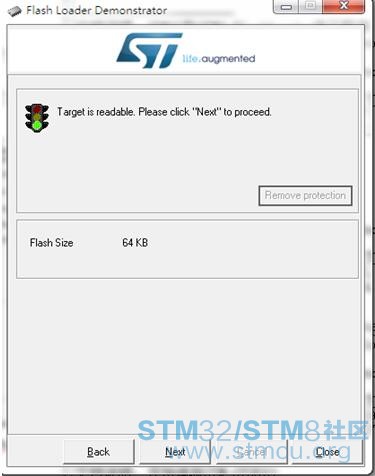

当出现“Targetis readable.....”时,代表已经于MINI开发板芯片连接上了,点击下一步;
7 A$ B6 U3 u) Z9 I! Z; o
这里就通过软件读取到MINI开发板的上STM32F103C8芯片内部的Flash信息,每个Flash块大小1K,Page0到Page63总共64个块区(地址0x0800,0000~0x0800,FFFF)。点击下一步;
" B; @! [" G) ]0 N6 E

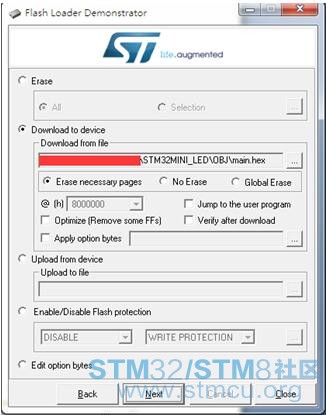

这里我们可以进行Flash擦除;或者下载HEX文件到Flash中进行程序更新;或者更新设备中的文件;或者进行保护设置;或编辑Flash的字节信息等功能。
, a4 Z# G0 e9 V" Q' ]
三、实验后的心得
7 b: \/ r3 u4 R5 L# a7 a9 w1 w  I8 k6 L  n5 s' C; E0 g* `9 f

% Y" \! h' [2 o6 Q在本文的试验里,介绍了3种基本与开发板的链接方式,分别是ST-LINK、J-LINK以及TTL串口的ISP方式连接。通过这三种方式,在项目研发、产品设计时,就能通过开发工具实现软件开发、程序调试等工作,以便对芯片内部或电路板上各种硬件资源进行操作;在某些产品设计中,还需要将这些接口预留出来便于软件下载与升级。/ r6 q# U6 P( E' q
; K) T. }7 M2 I4 ]7 B/ f
本文PDF文档下载: 6、STM32F103C8 Demo Board试验心得.pdf (2.18 MB, 下载次数: 17)
赞 收藏 5 评论14 发布时间:2016-3-24 00:12

举报

14个回答
zhangdaijin 回答时间:2016-3-24 07:18:04
谢谢LZ分享
9 s6 \* C( d9 D+ n2 g
Tcreat 回答时间:2016-3-24 08:39:22
首先声明   JLINK OB是支持JTAG的   而且我做的那个JLINK的JTAG也是可用的,JTAG的3V引脚不提供电源,所以板子务必自己供电才行~~
lisingch 回答时间:2016-3-24 09:20:44
谢谢分享!
Paderboy 回答时间:2016-3-24 09:25:25

% t/ Y! h; i$ @. V4 s& P5 c" m多谢分享。。。
风子 回答时间:2016-3-24 09:28:19
很详细
wolfgang 回答时间:2016-3-24 09:32:15
Tcreat 发表于 2016-3-24 08:39
7 `# b$ h. S% o. g% w首先声明   JLINK OB是支持JTAG的   而且我做的那个JLINK的JTAG也是可用的,JTAG的3V引脚不提供电源, ...
6 D% C7 c3 i+ y1 r5 O
不好意思,市面上的大多数J-LINK不支持JTAG。5 f: n* O7 s2 v8 X4 o6 L
能否提供一下操作说明或注意事项,对此进行改进。
6 k6 d2 C$ g9 K6 c/ _( \0 c
wujianwei3980-5 回答时间:2016-3-24 11:23:43
多谢楼主分享。。。。。。。。。。
wolfgang 回答时间:2016-3-24 11:46:57
Tcreat 发表于 2016-3-24 08:397 C( g: d/ V/ z. S
首先声明   JLINK OB是支持JTAG的   而且我做的那个JLINK的JTAG也是可用的,JTAG的3V引脚不提供电源, ...

/ J4 e1 V1 z2 b4 `# M4 w文档已更新~~
肽宰1 回答时间:2016-3-24 12:00:26
天使与魔鬼 回答时间:2016-3-29 22:33:12
可以申请开发板吗?
落月枫情 回答时间:2016-4-2 09:26:37
多谢分享
HONGYEALINK0 回答时间:2016-4-12 10:13:53
多谢分享
delamu 回答时间:2017-7-28 18:46:21
谢谢分享,学习学习
wolfgang 回答时间:2018-3-17 12:59:04
图:3、JLINK 与STM32F103C8 Mini开发板连接  已修正
