STM32之继电器模块

[复制链接]
flyingstar 发布时间:2025-12-18 14:53
一、系统概述

        本系统采用STM32F103C8T6最小系统板通过标准外设库驱动5V继电器模块,实现高电压/大电流负载的智能开关控制。系统包含电气隔离保护电路,适用于智能家居、工业控制等需要安全切换交流负载的场合。

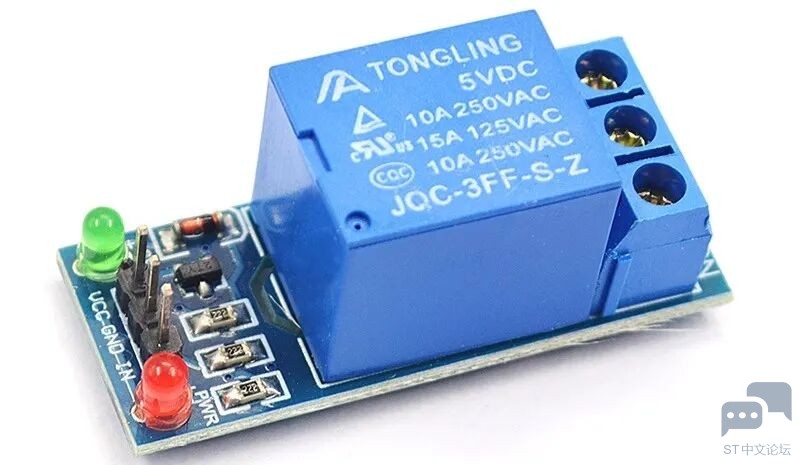

二、5V继电器模块简介2.1  基本概念 微信图片_2025-12-18_145051_870.jpg $ ~' ^3 w, g1 v- G# f) d4 B
5V继电器模块是一种电控机械开关装置,通过小电流控制大电流负载的通断。其核心部件是电磁继电器,组成结构如下:0 W7 l) z8 G7 R" ?' C- g
   - 电磁线圈(5V直流驱动)  N, m7 g# `) u& U
   - 机械触点(常开NO/常闭NC/公共端COM)
3 ]1 l$ l8 j% x   - 弹簧机构% ^6 I! ]" l  v2 l

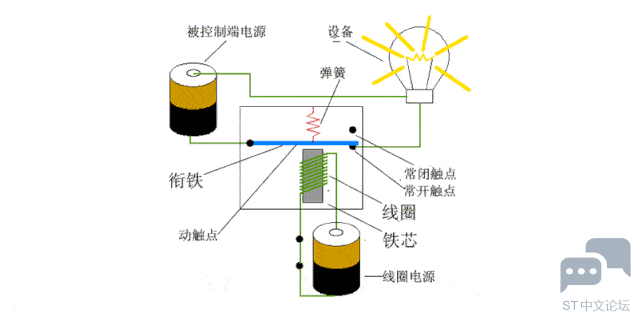

   - 塑料/金属外壳2.2  动作原理 微信图片_2025-12-18_145100_560.png 0 ]4 U! m/ v. {$ {. \, g
2.2.1  组成部分
  • 线圈电源:为继电器的线圈提供工作电压,通常是直流电源。当线圈电源接通时,电流通过线圈,产生磁场。
  • 线圈:缠绕在铁芯上的导线绕组。当电流通过线圈时,会产生电磁场,使铁芯磁化。
  • 铁芯:通常由软磁材料制成,用于增强线圈产生的磁场。铁芯被磁化后,会吸引衔铁。
  • 衔铁:可移动的铁磁部件,位于线圈和铁芯的附近。当铁芯被磁化时,衔铁会被吸引向铁芯。
  • 弹簧:用于提供回复力。当线圈断电时,弹簧会将衔铁拉回原位。
  • 动触点:与衔铁连接,随衔铁的移动而移动。
  • 常闭触点(NC):在继电器未通电时,动触点与常闭触点接触,电路处于闭合状态。
  • 常开触点(NO):在继电器未通电时,动触点与常开触点断开,电路处于断开状态。当继电器通电时,动触点与常开触点接触,电路闭合。
  • 被控制端电源:连接到设备的电源,用于为外部设备供电。
  • 设备:继电器控制的外部负载,例如灯泡、电机等。

    4 ^4 M2 }( ~" [& x5 g: ~
2.2.2  工作原理

未通电状态:

  • 线圈中没有电流,铁芯未被磁化,弹簧将衔铁拉回原位。
  • 动触点与常闭触点(NC)接触,常开触点(NO)断开。此时,如果被控制端电源连接到常闭触点,设备将处于通电状态;如果连接到常开触点,设备将处于断电状态。' A! x7 I" J. F) }' J
通电状态:
  • 线圈电源接通,电流通过线圈,产生磁场,铁芯被磁化。
  • 磁化的铁芯吸引衔铁,克服弹簧的拉力,使衔铁移动。
  • 衔铁带动动触点移动,动触点与常闭触点断开,与常开触点接触。此时,如果被控制端电源连接到常开触点,设备将通电工作;如果连接到常闭触点,设备将断电。0 s' R- I# i9 h  \
断电状态恢复:
  • 线圈电源断开,线圈中的电流消失,铁芯失去磁性。
  • 弹簧的回复力将衔铁拉回原位,动触点与常开触点断开,与常闭触点接触,电路恢复到未通电状态。3 ]: v* ^: D+ h6 W* a+ P3 G* c+ t

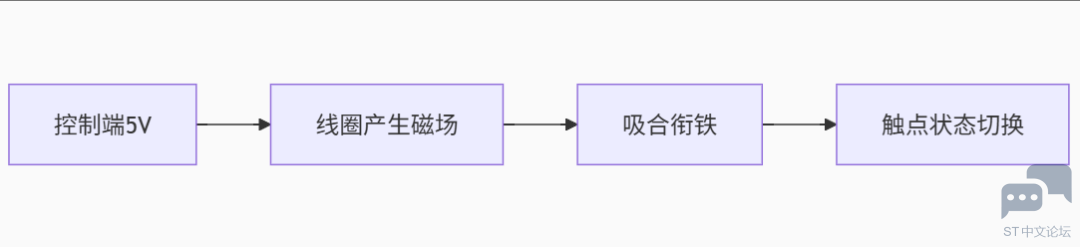

工作流程示意图: 微信图片_2025-12-18_145104_576.png
0 Y2 x& q% \2 |: {) Q/ h2.3  模块关键参数
参数
典型值
说明
2 D# m3 R- A, q' J8 P
线圈电压5V DC驱动电压范围±10%5 t1 `5 C; r! x  \  n, [) C- l% \
线圈电流70-100mA需外接驱动电路; q5 Q, Z6 M( j7 z( g, Q) Z
触点容量10A 250VAC阻性负载最大值
动作时间≤10ms吸合/释放时间
机械寿命10万次额定负载下
隔离电压2500Vrms线圈与触点间

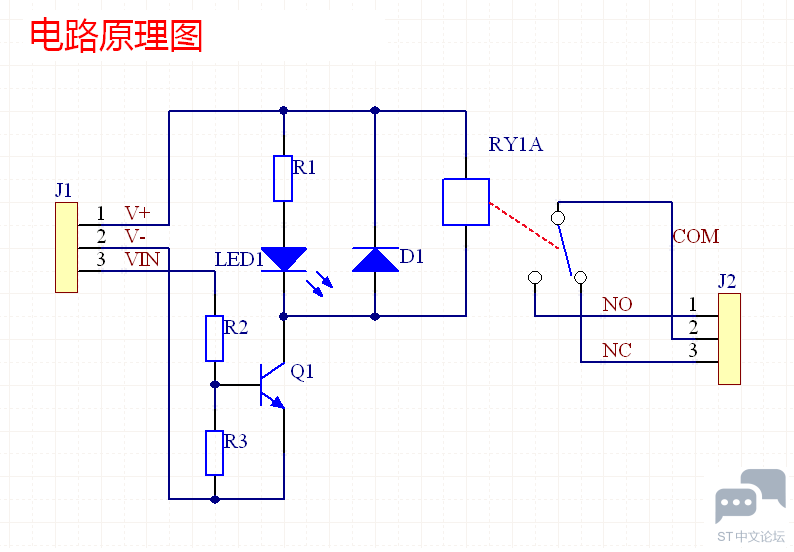

2.4  模块设计2.4.1  电路设计及分析 微信图片_2025-12-18_145108_409.png
7 N4 ]; w: g4 Q4 a/ k) o$ n" f5 w9 |

电源接口(J1):

  • V+(引脚1):电路的正电源输入端,为整个电路提供工作电压。
  • V-(引脚2):电路的负电源或地端,通常连接到电源的负极或系统的参考地。
  • VIN(引脚3):可能是另一个电源输入或控制信号输入端,具体功能需结合实际应用确定。5 k& M! q$ [9 `7 i& W. A

状态指示部分:

  • LED1:发光二极管,用于指示电路的工作状态。当有电流通过时,LED1会发光。
  • R1:限流电阻,与LED1串联,用于限制通过LED1的电流,防止电流过大损坏LED1。
  • R2:基极电阻,连接到晶体管Q1的基极,用于控制基极电流,从而控制晶体管的导通和截止。
  • Q1:晶体管(可能是NPN型),作为开关使用。当基极有足够的电流时,晶体管导通,允许电流从集电极流向发射极。
  • R3:可能是晶体管Q1的发射极电阻或其他功能电阻,具体作用取决于电路设计,例如可能用于稳定工作点或提供偏置电流。
    & O. H8 z1 g7 u, ~9 ]

继电器部分:

  • RY1A:继电器,是一种电磁开关。当继电器的线圈通电时,会产生磁场,使继电器的触点闭合或断开,从而控制外部电路的通断。
  • D1:续流二极管,与继电器线圈并联。当继电器线圈断电时,会产生反向电动势,D1为这个反向电动势提供一个释放回路,防止其损坏其他电路元件。
    + j4 ]6 m6 k0 O) g4 N5 f& P+ s

继电器触点部分:

  • COM:公共触点,是继电器触点的公共连接点。
  • NO(Normally Open):常开触点,当继电器线圈未通电时,该触点与COM触点断开;当线圈通电时,该触点与COM触点闭合。
  • NC(Normally Closed):常闭触点,当继电器线圈未通电时,该触点与COM触点闭合;当线圈通电时,该触点与COM触点断开。
  • J2:继电器触点的输出接口,用于连接外部负载或电路。( p2 K1 X/ B8 Z

工作原理:

  • 控制信号输入:通过VIN引脚或其他控制信号输入到晶体管Q1的基极,控制Q1的导通和截止。
  • 继电器线圈通电:当Q1导通时,电流通过继电器线圈RY1A,产生磁场,使继电器的触点动作。
    " J6 C8 h; \, C5 @' \: l0 W
  • 触点切换:继电器触点根据其类型(NO或NC)进行切换,从而控制外部电路的通断。) y' j+ z# S( n/ Y0 ~
  • 状态指示:当电路正常工作时,LED1会发光,指示电路处于工作状态。
    ! w4 Y% l+ t, k3 |7 u  L

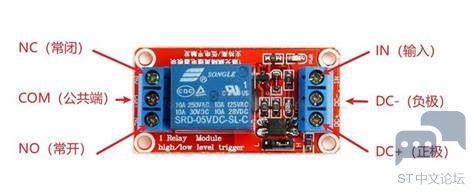

2.4.2  引脚设计
( G/ l' ?2 I( _' b

引脚名称

描述

DC+

电源正极

DC-

电源负极

IN

控制信号

NO

常开接口

COM

公共接口

NC

常闭接口

2.5  负载类型与选型
负载类型
选型要点
保护措施

' T9 b$ T! e. j" Y& o阻性负载直接匹配额定电流无需特殊保护
感性负载降额50%使用并联RC吸收电路
容性负载抑制浪涌电流串联限流电阻
电机负载选择3倍额定电流的继电器添加压敏电阻
通过合理选型和规范设计,5V继电器模块可安全可靠地实现强弱电隔离控制。关键要确保:3 ~: y- s7 F5 h
1. 驱动电路带载能力足够
% T5 H0 ]5 {' b& ]- ~9 f2. 负载不超过触点额定值
4 Q2 f# o3 e8 M! ?. B3. 感性负载必须添加保护电路# p& n0 D  w! ?5 U0 [
4. 高压部分符合安全规范
三、硬件设计3.1  硬件组成

- STM32F103C8T6最小系统板
9 h- ^- o- A* _% [4 x& S- 5V继电器模块(带光耦隔离)
" `% ]5 l. ^+ _9 ~7 h- 面包板及连接线

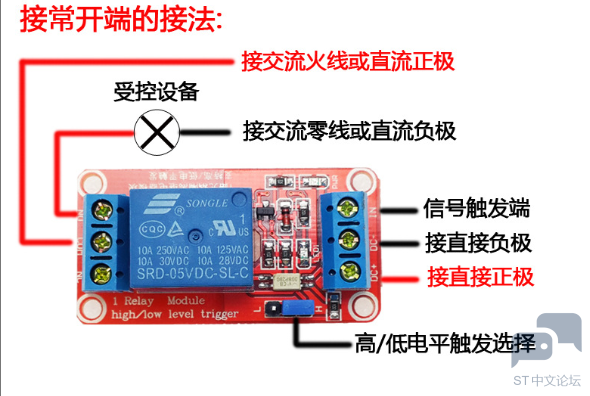

3.2  继电器模块接线图 微信图片_2025-12-18_145115_817.png " e: Z) N# N# s, e8 J) z
3.3  硬件连接
STM32引脚
连接元件
说明

  i9 P0 W! T* G) YPB9三极管基极控制信号输出7 }+ v  t/ q$ H5 v0 T: _
5V继电器VCC模块电源
GND继电器GND共地
-继电器IN接三极管集电极
-继电器COM/NO/NC接被控负载
四、软件设计4.1  开发环境配置

- 开发工具:Keil MDK-ARM) I5 E  k5 @8 V4 Q2 p7 J/ b% k
- 库版本:STM32F10x标准外设库
5 [1 ]# B  U1 ^4 ?- 调试工具:ST-Link V2

4.2  关键代码实现4.2.1  GPIO初始化

  • & i5 a9 \( l, F4 T7 i
#include "stm32f10x.h"#include "stm32f10x_gpio.h"#include "stm32f10x_rcc.h"& R: [! N' g" _" {" \
void Relay_Init(void){    GPIO_InitTypeDef GPIO_InitStructure;
( T# S9 a* }" d6 `7 q, {! b' ]' m    // 使能GPIOB时钟    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
2 e  Q# F7 ]/ N    // 配置PB9为推挽输出    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;    GPIO_Init(GPIOB, &GPIO_InitStructure);. }" \, E3 F+ A; @& A, ~& k
    // 初始状态关闭    GPIO_ResetBits(GPIOB, GPIO_Pin_9);
  • 推挽输出确保足够的驱动电流(STM32 GPIO最大25mA)
  • 高速模式优化开关响应速度
  • 初始状态设为低电平(GPIO_ResetBits)防止上电误动作7 G' g, S. q& v9 \4 D1 x
4.2.2  继电器控制函数
  • ! \# [2 x9 \+ e' B6 s4 k
void Relay_ON(void){    GPIO_SetBits(GPIOB, GPIO_Pin_9);  // 高电平吸合}0 C9 H( j: g+ I7 {! B
void Relay_OFF(void){    GPIO_ResetBits(GPIOB, GPIO_Pin_9); // 低电平释放}
$ ~6 F, o* M4 R3 Pvoid Relay_Toggle(uint32_t duration_ms){    Relay_ON();    Delay_ms(duration_ms);    Relay_OFF();五、应用示例5.1  循环开关控制

  • , L: d& V8 W' Z5 x
void Timer_Control(uint32_t on_time, uint32_t off_time){    Relay_ON();    Delay_ms(on_time);    Relay_OFF();    Delay_ms(off_time);

典型参数:

  • 吸合时间:继电器典型5-10ms
  • 建议最小保持时间:>50ms(防止快速切换磨损触点)
    8 h+ q, Q* b- p0 u
5.2  状态反馈检测
  • % U0 q0 n5 O5 ~5 C$ @- z7 I! t
uint8_t Relay_Status(void){    return GPIO_ReadOutputDataBit(GPIOB, GPIO_Pin_9);六、注意事项

电气隔离:$ D. O. J0 R, H4 y+ G
   - 确保继电器模块与STM32共地
4 Y0 V; d: J: h' J' U- g   - 高压侧与低压侧保持安全距离

负载选择:
  \: t! E2 l' N, ]   - 不超过继电器触点额定值(10A/250VAC)
7 ?8 [" Z# L6 v! {5 `3 U6 ?   - 感性负载(如电机)需并联RC吸收电路
安全规范:
* a, b# t5 g) h* [   - 高压部分必须绝缘处理
" n! N1 _/ n$ }5 R& z   - 避免同时切换零火线
/ [% L( K9 w& t' ]8 p/ _" p   - 上电前检查线路短路七、常见问题解决

继电器不动作:

检测点
正常值
异常处理

+ k& _9 E7 [3 `6 l! [! @3 i三极管基极0.6-0.7V检查GPIO输出和电阻
  o& `" r; |& n# o: U$ Q: k三极管集电极<0.5V(导通时)更换β值更大的三极管
5 T6 p/ i3 Q: G3 Z线圈两端电压≈4.5-5V检查电源带载能力八、总结

本设计实现了继电器的安全可靠控制,具有以下特点:( H; s4 d" B4 w- W
1. 完备的电气隔离保护$ v# n: @: H6 x
2. 硬件防反电动势设计/ N8 Z  B" {$ \% r8 n
3. 支持多种控制模式# y7 S2 L; b1 X0 c& d. O% Y" H" I
4. 易于扩展多路控制
; Z" g2 \: R7 G  v; s1 S) z' P5. 符合工业安全标准

实际应用中需根据具体负载特性调整保护电路参数。
