nucleo 411板子疑云

[复制链接]
watershade 发布时间:2015-8-9 22:52
本帖最后由 watershade 于 2015-8-10 15:01 编辑 ( t( \6 @8 l2 k- t
5 c; i) h- V- h: ?9 g
今天在做一个硬件测试需要用到PB11作为I2C2-SDA使用,起初看的当然是nucleo板子的原理图。里面描述了PB11连接到了STM32F401F411x的pin30上。就连接好硬件,可是测试了很久也没有数据出现,这样我很郁闷。

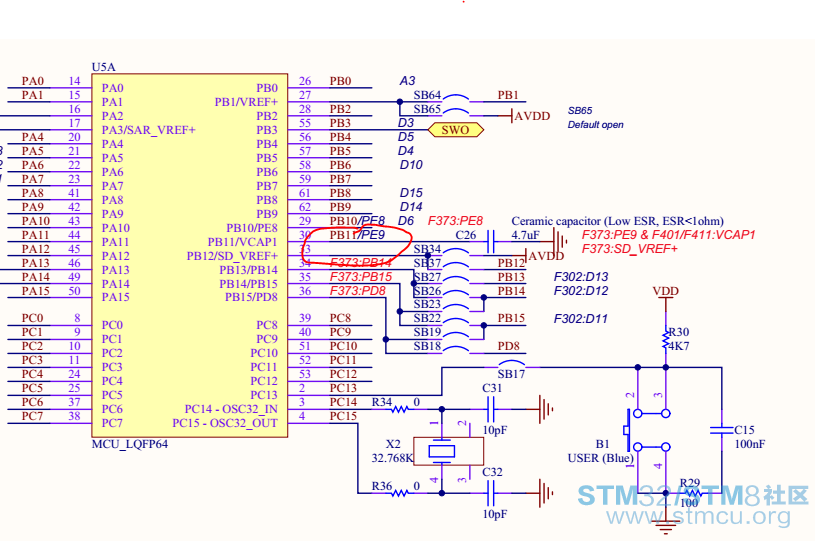

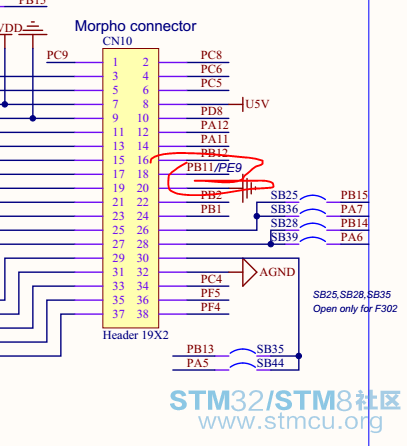

# Q! F) \; [% b1 a% T+ v* Z( p下面是原理图截图:
* C+ P" F" V6 P( Q" e5 {8 I yy1.PNG
( a/ P3 h2 {$ M& T. S5 B yy2.PNG 9 G- M& K. l$ n8 W4 u+ K
上面明确给出了连接方式。因为手边暂时没有万用表。只好再做实验。

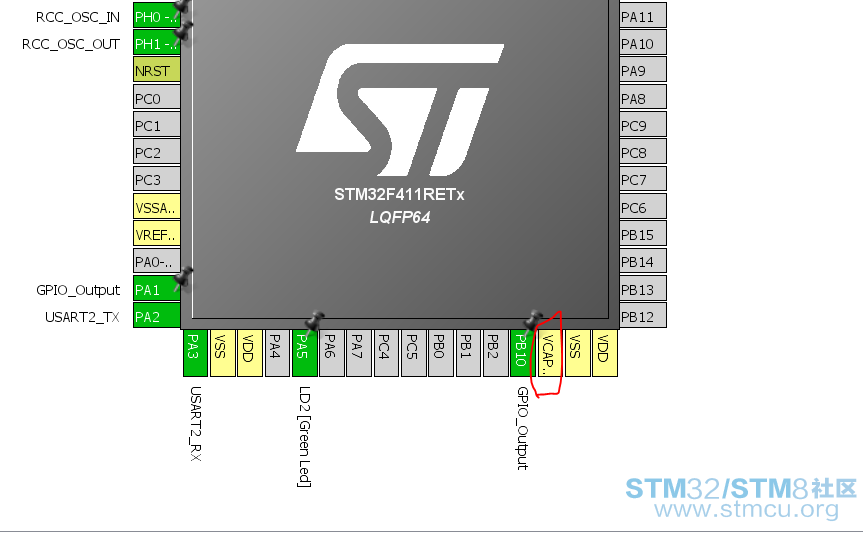

! x1 k0 U; Q1 r想使能PB11,简便起见用cube配置。这才发现问题:cube上的30脚根本不能选择。见下图:
5 @% r: Q% w7 T yy4.PNG . E9 y. Z/ c0 F" y- l: \0 [/ S% u

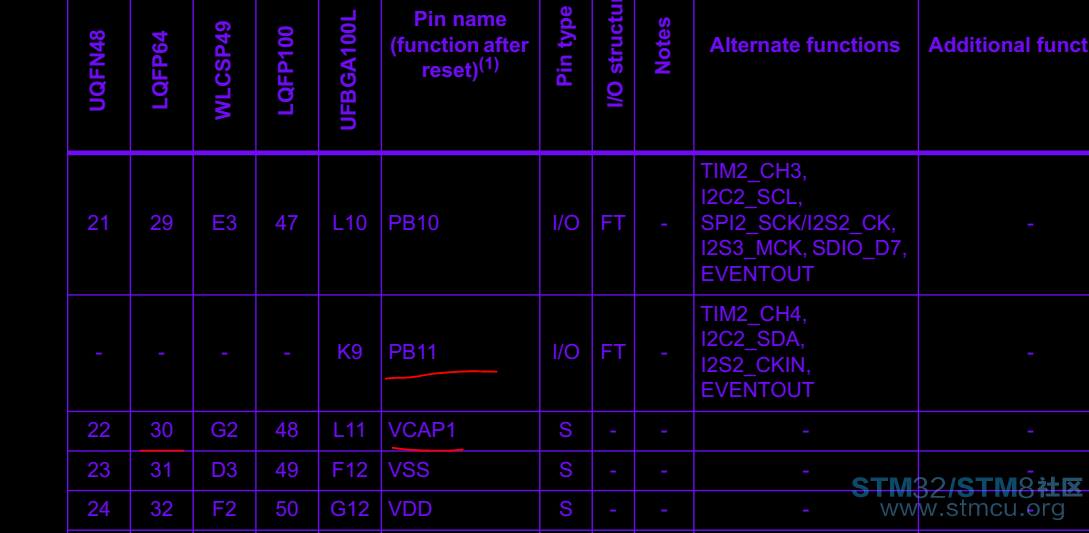

那么一切从根源出发。就去查手册,这一查真相立刻出现。PB11多数封装都没有,悲剧吧。
% H/ Q# d3 L) y5 d* t yy3.PNG
) }; ]6 c+ f; X( p- V# R6 [3 C9 X. S1 D) \( q1 T1 Y% ^
6 n& Q; T5 x7 ^' W% K3 o# q  I
然后又查了nucleoF401,这个竟然也没有PB11.那我索性查了几个手册。F407和F429是有PB11的。但是图纸上明明是这样呀,那怎么办?) x: D4 b+ v  B- R  k/ _
等拿到表的时候再说吧。' |& g0 |' O3 t; e8 d7 O- k  [
! `) ]& ^  v. N$ {# {. x  q+ K

% x0 k8 V* C# g9 ?% P5 [如果这是官方图纸的错误或者设计的错误,需要怎么反映呐?
9 C6 b& I) E8 K) o2 ?/ N& H
0 b' Z$ c% i+ H" R! |# G5 _4 C( T) [! w9 l
【不是求助帖,只是反映自己晕头转向的调试经历。想让大家check一下,确定是不是nucleo图纸有问题。如果有,它的所谓的PB11是不是压根就没有连接。】5 C6 }) L0 U" I
赞 收藏 评论11 发布时间:2015-8-9 22:52

举报

11个回答
watershade 回答时间:2015-8-9 22:53:53
希望有这nucleoF401和F411这两款板子的朋友都测试一下吧。还在这不影响mbed功能的引脚。
wm20031015 回答时间:2015-8-10 08:36:18
楼主看红色字体部分,F401/F411 :VCAP1
风子 回答时间:2015-8-10 08:59:56
首先就要看数据手册,你居然出了问题才想到它,都写明了30脚是VCAP,接了个电容到地了
shaoziyang 回答时间:2015-8-10 09:27:34
换一个I2C不行吗?
watershade 回答时间:2015-8-10 09:48:35
shaoziyang 发表于 2015-8-10 09:27
5 u& W3 G% ?0 B换一个I2C不行吗?

" z# p& V: X( r8 X  O# C! S( r可以,不过起初想先少改动软件。一直成功后,在按照自己的需求定制和移植。
watershade 回答时间:2015-8-10 09:49:49
wm20031015 发表于 2015-8-10 08:36
0 |& ?8 t. Z0 h0 F2 ^楼主看红色字体部分,F401/F411 :VCAP1
3 Y% ~  `- e2 L  D" d0 A
当然看到了,知识手边起初没有万用表。我想说nucleo的手册有错误呀。
  Q5 S* o) [7 l& k4 `5 ?" N
watershade 回答时间:2015-8-10 09:50:22
风子 发表于 2015-8-10 08:59
" K4 Q5 H, i& J0 |首先就要看数据手册,你居然出了问题才想到它,都写明了30脚是VCAP,接了个电容到地了 ...
6 j8 M- Y% F3 h
一般应该先看硬件才对呀?
风子 回答时间:2015-8-10 09:52:29
watershade 发表于 2015-8-10 09:50
8 I6 e9 D" c3 k  y; y' s  g6 u一般应该先看硬件才对呀?

: X- |4 f9 j9 R4 g习惯不同吧
JackieLaura 回答时间:2015-8-10 11:39:03
3楼正解。。。
watershade 回答时间:2015-8-10 22:43:11
今天拿到了万用表,同时有下载了pcb文件。发现pin30果真连接到了PB11.此外也连接了一个电容到gnd上。也就是两者的功能都存在。那么问题就是拿到nucleo上焊接的芯片是定制的?【引脚双功能?】另一种更大的可能是这个引脚是不能工作的。这种情况下,就是电路图和设计的缺陷了。
watershade 回答时间:2015-8-10 22:43:56
JackieLaura 发表于 2015-8-10 11:39$ _" m. t0 A* X5 S4 ?
3楼正解。。。
8 C+ e' |8 k0 Y" m2 m2 ?/ J8 g* e
仁兄,这不是正解不正解的问题。
