哈哈,业余时间做了一个STM8的批量烧录器

[复制链接]
海沟 发布时间:2015-9-8 22:47
本帖最后由 海沟 于 2015-9-8 23:27 编辑
/ F" K/ z8 l8 F$ }: h% r6 e4 d$ g! i( X9 o- L0 `
自己动手给它加了一个外壳,电路板就不会露在外面很难看了。现在只是支持8M的内部存储空间,后期再用SD卡把存储空间做大点。给自己16路的电路板下载程序,速度非常快。. }; D* U& T1 X- `

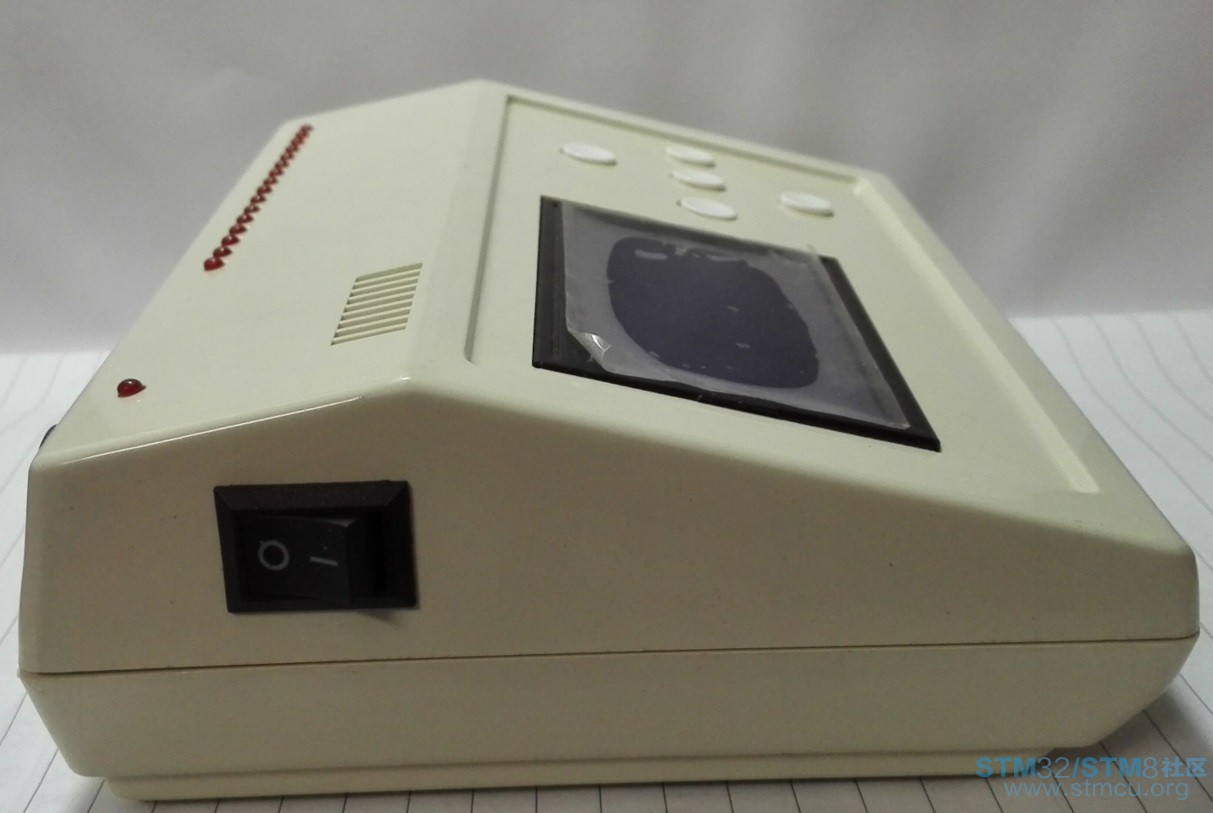

这个是侧面,有一个电源开关

侧面

侧面
& n( P2 G3 D  j' F

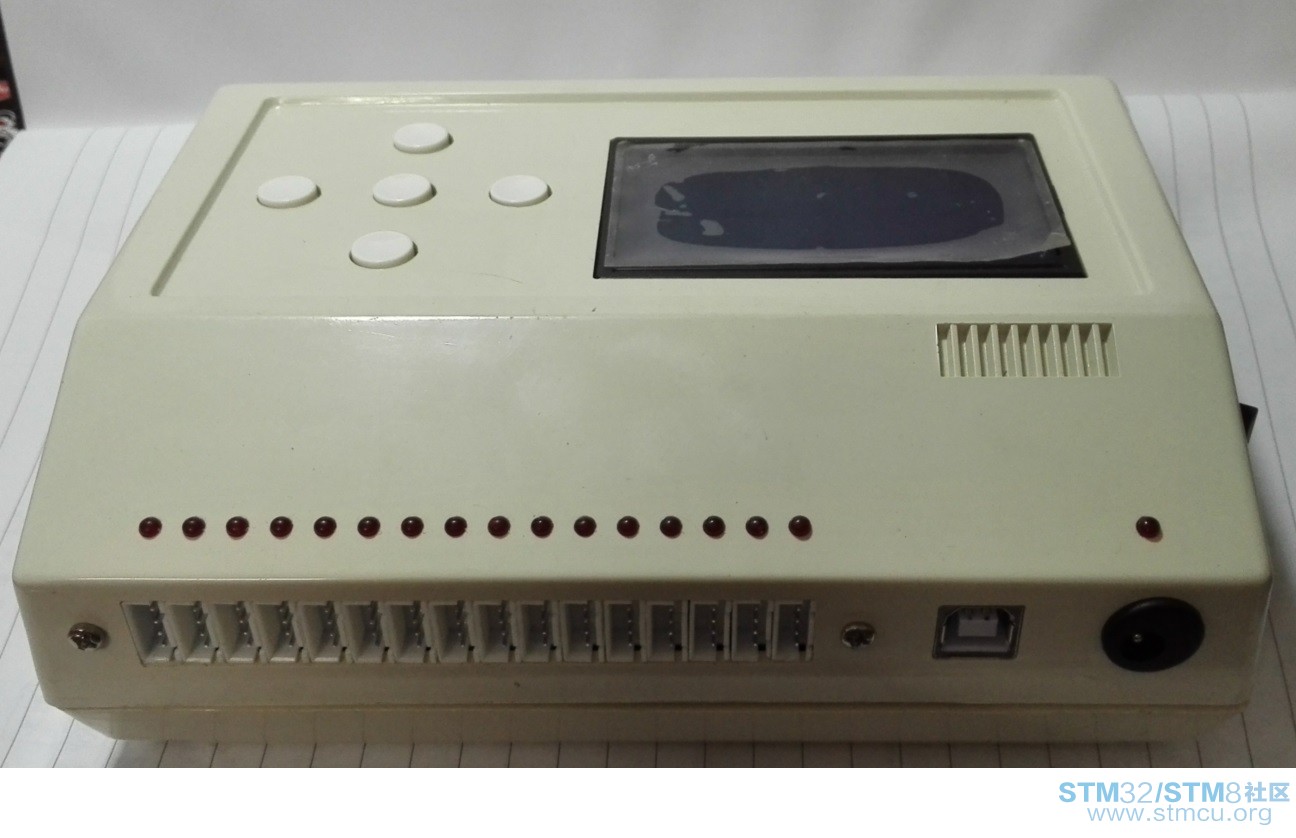

这个是背面,16路的接口就在这里啦,还有16个烧录的状态指示灯,看上去很不错哦。
/ E, q1 }/ C5 L

背面

背面

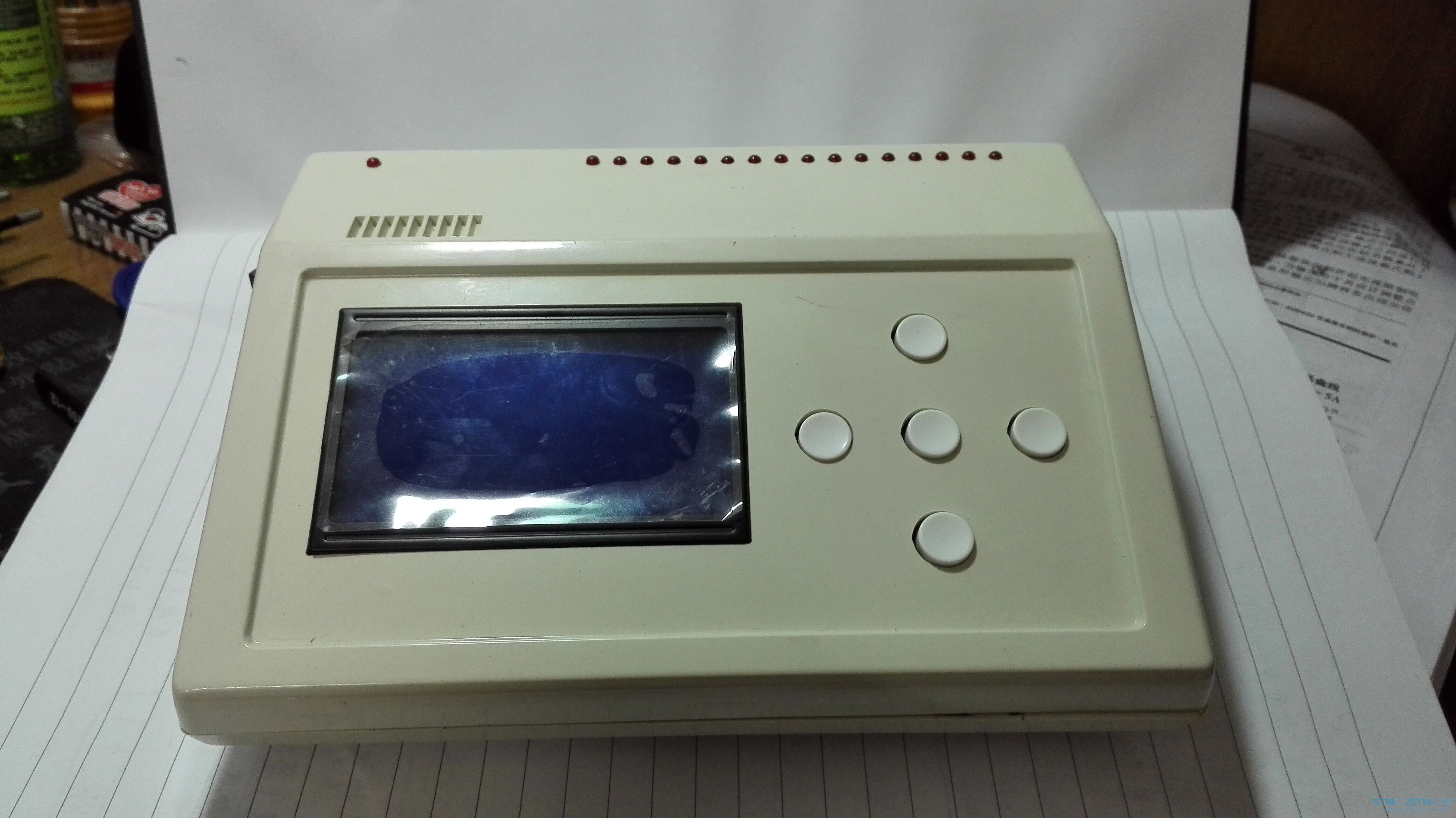

* V. }* L, O: a- Z7 ^2 D* H这个就是它的正脸啦,5个按键,最基本的操作是完全没有问题的,孔是手钻的,有点偏^_^/ o: S2 r) q. A- P9 R5 m5 w

正面

正面
0 y7 R: n# M* P4 f2 c  Y6 x5 }1 Q4 l

: T1 B% o9 \+ {. {6 m接下来就是操作界面的设计啦!

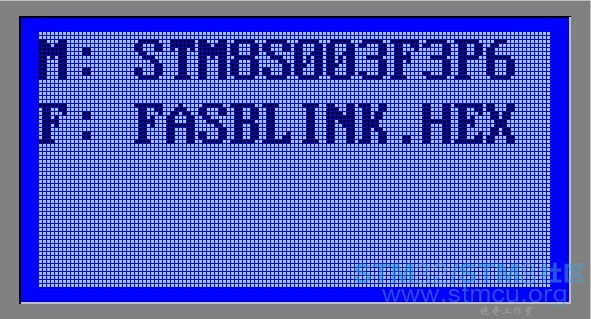

* Y4 Q: C7 h7 D" r- n! W0 D下面这个是烧录界面,只是简单的显示出芯片的型号和要烧录的HEX文件名称!% X- O7 j% C* e

烧录界面

烧录界面
8 {" t6 u' T" p' a9 m8 }

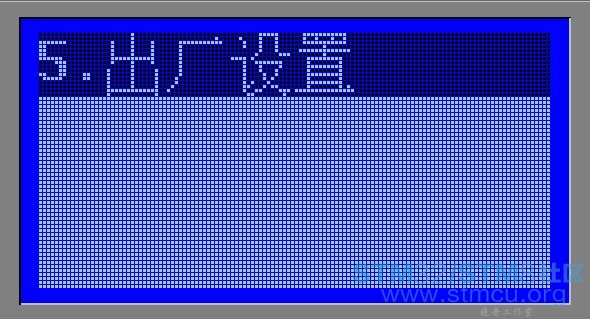

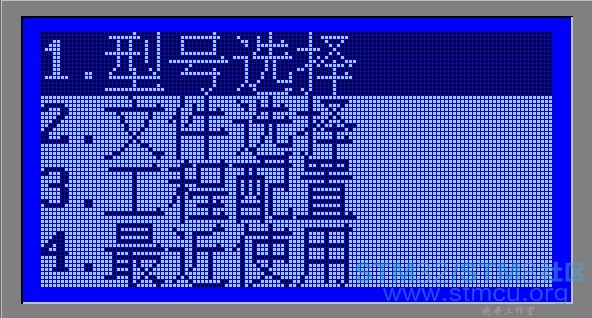

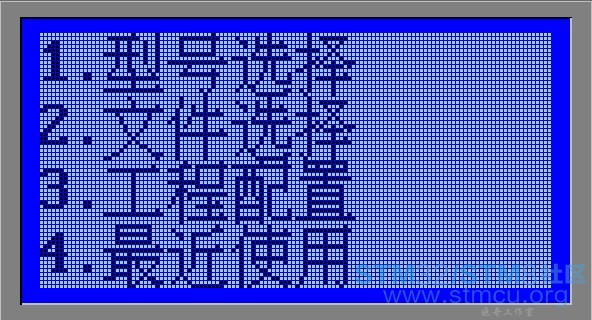

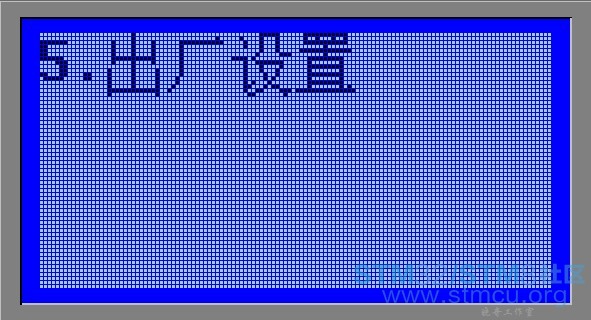

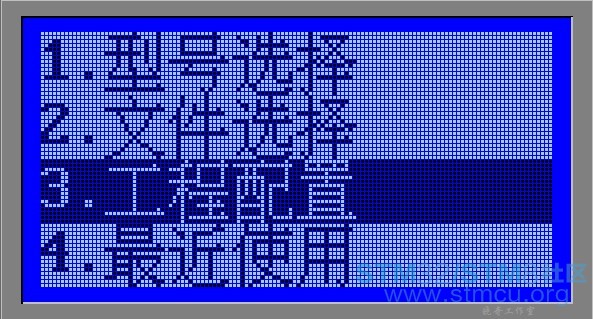

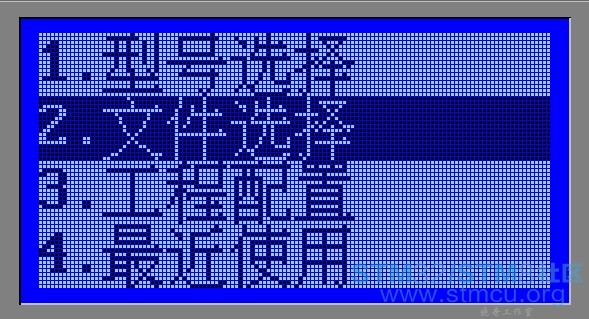

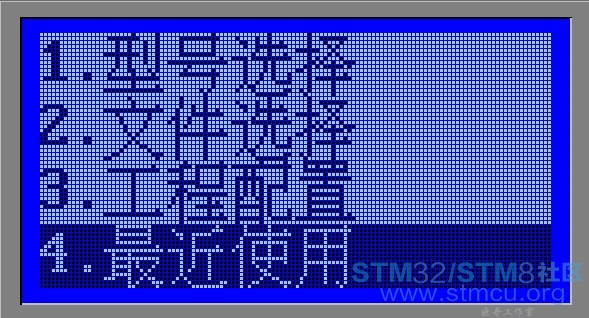

下面这个是设置的界面啦,有【型号选择】【文件选择】【工程配置】【最近使用】【出厂设置】这几个选项,通过5个方向按键可以随意选取一项进行设置^_^!4 e" f3 p9 H# v* c2 H
. v4 a0 O! f3 r/ h; ~- {: U+ N  P8 k. V2 j
' h& t8 J. q+ ]. q/ |5 ?6 a# G# {' D8 _2 o9 Q+ x

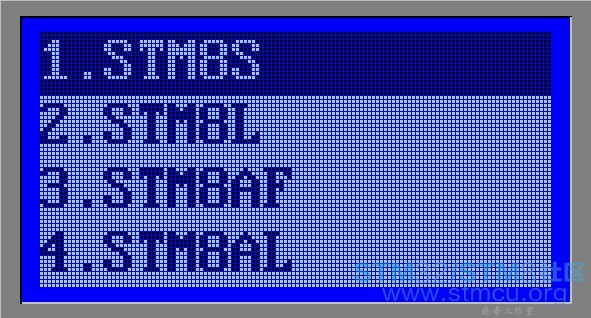

先给大家看下,支持全部STM8型号哦!!这个结构想了很久很久才完成
: u) i# E, K8 m& P5 w& Z显示出STM8的几个系列【STM8S】【STM8L】【STM8AF】【STM8AL】【STM8T】( H* b) T  q# _4 `' Q1 r1 c7 x

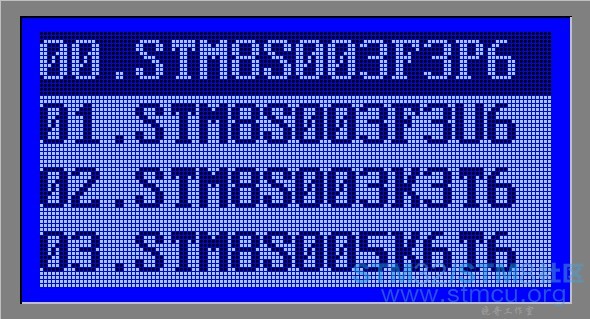

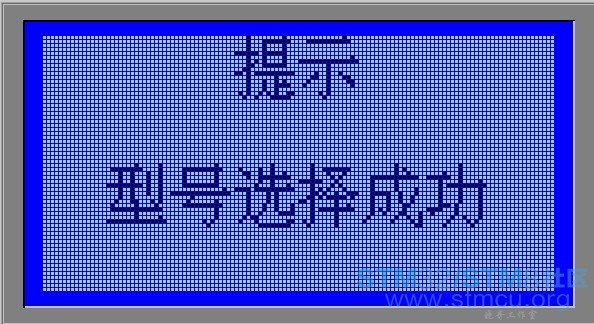

6 B! {3 l, E7 p+ K# G+ }8 p进去之后再显示该系列中的具体型号,我就是在这里选择要烧录的芯片型号的,是不是很用心^_^!!
& a4 B( E2 `: n) s; g7 c STM8S系列型号.jpg " A/ O2 e6 J' ?9 q

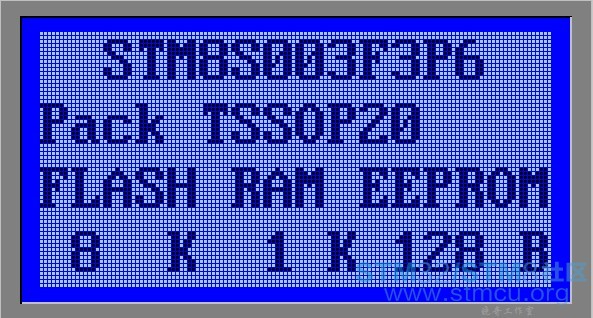

还可以看某个具体型号的基本信息【型号名称】【封装】【FLASH大小】【RAM大小】【EEPROM大小】,就这几个啦,屏幕太小了,显示不了太多的信息,打算后面换一个LCD的屏上去,想显示什么就显示什么^_^!!& D( Z3 a, P( L3 f
STM8S003F3P6.jpg 5 k9 A6 H( E$ i

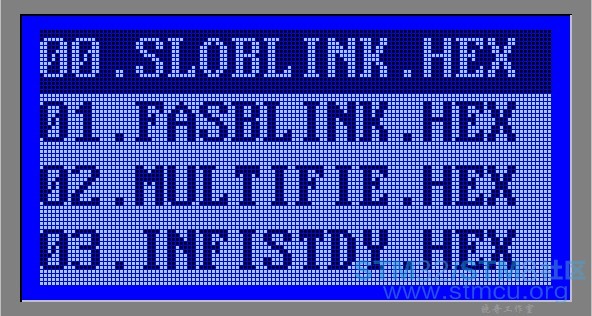

接下来就是文件选择,只要我把要烧录的文件放到自带的U盘里,它就会把全部的文件显示出来,当然啦,每次只能显示4个,可以通过上下按键来查看后面的文件的。) l, }/ m6 n$ L6 `8 S( P
文件选择.jpg 4 s# G: Z) l5 G7 ?' H

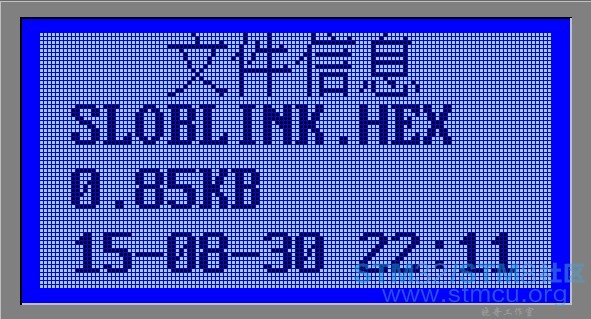

当然也可以显示文件的基本信息啦【文件名称】【大小】【修改时间】4 k. t' a* @8 X
文件信息.jpg ! I$ D4 t# Q# ]2 w' H: k

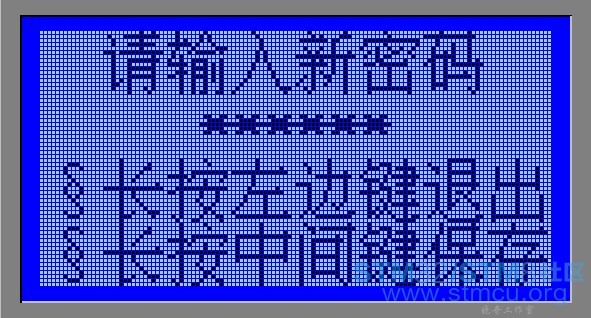

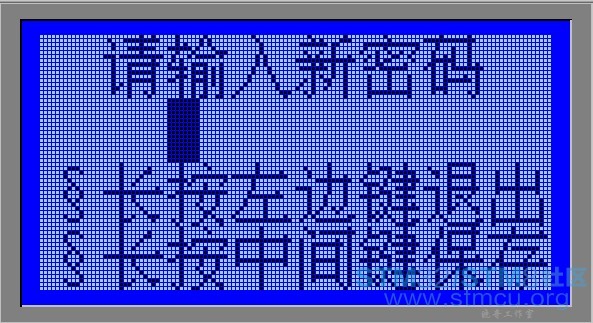

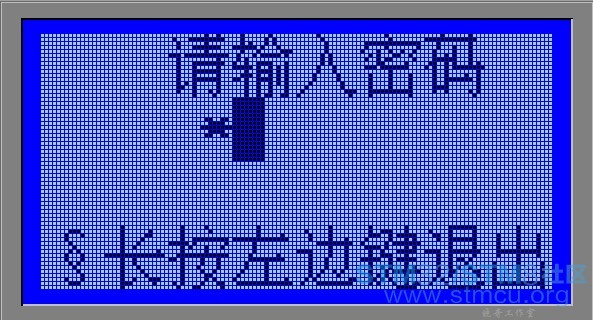

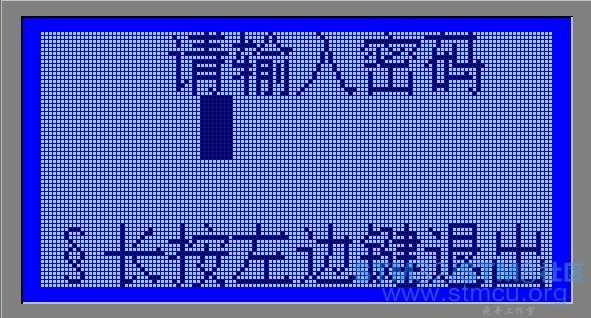

下面这个界面是进入工程配置之前的界面,它要用户输入密码才能进到里面去,里面要打开U盘添加文件,修改配置字以及一些敏感的信息。是不是想得很周到。
7 h; ^1 \& Z  x5 n; n, O0 [ 输入一个密码.jpg

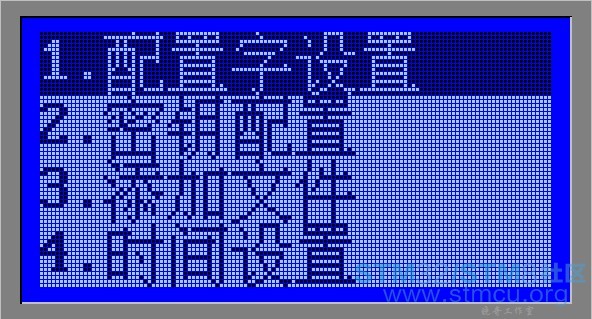

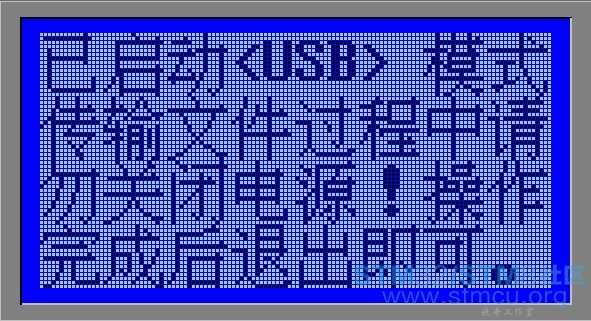

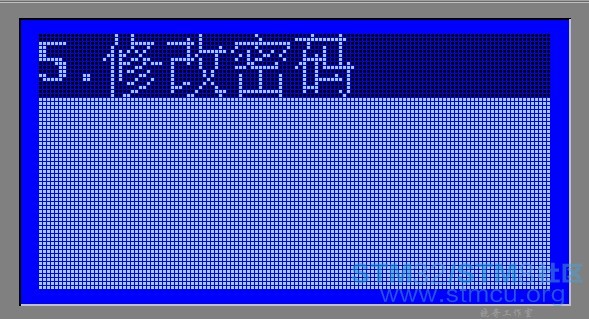

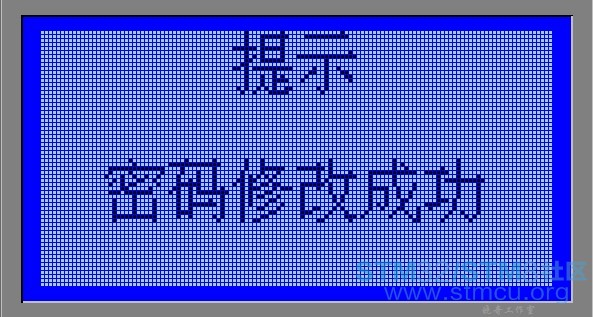

0 a! g. {) z, n3 _* u1 z- \, u, o6 k; i3 ]工程配置进来就是这样的啦,有【配置字设置】【密钥设置】【添加文件】【时间设置】【修改密码】5 e5 I! [# [3 a
工程配置界面.jpg . e2 r( L1 B$ X7 \0 _7 W

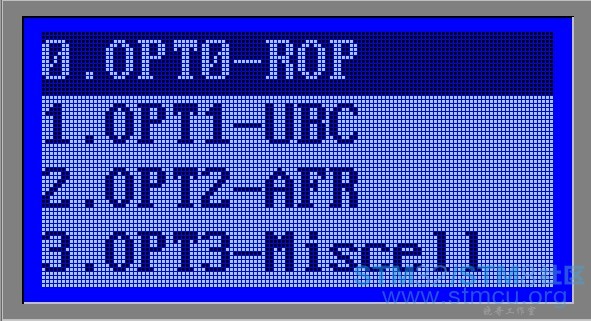

下面这个是配置字设置的界面,设备会根据当前所选的芯片型号自动调入配置字节9 t  @$ }/ F4 T  b4 ~
配置字设置界面.jpg   @  u$ a# ]0 F; {/ F

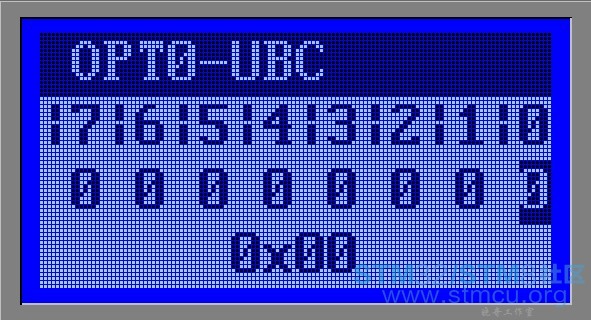

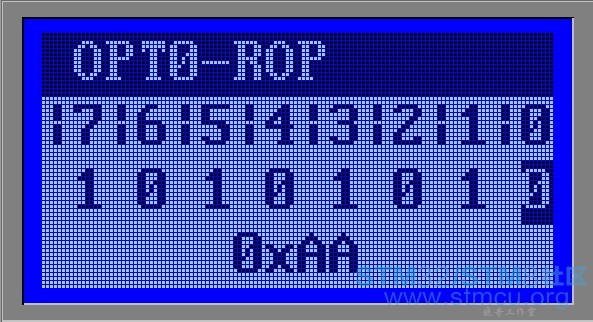

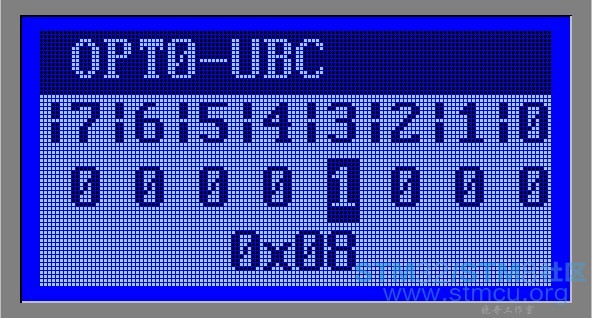

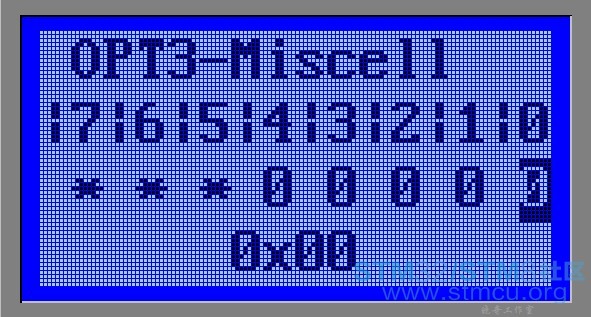

下面这个是修改配置字节的界面,它是通过位段来修改的,是不是看到有“*”的地方,有"*"的地方是不能修改的^_^,没错,就是文档上注释为"Reserved"的地方啦。在最后一行会显示它的HEX值,它是不能直接修改的,只是辅助我看一下HEX数值。, u# y9 V( u0 k* u. A, U

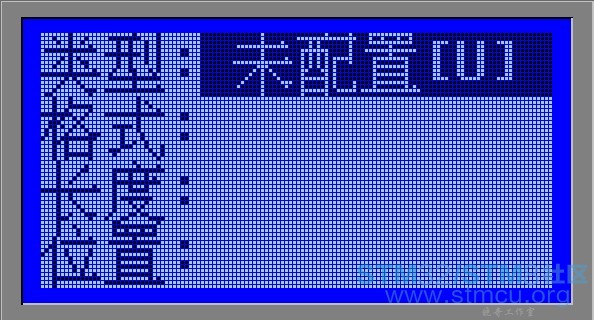

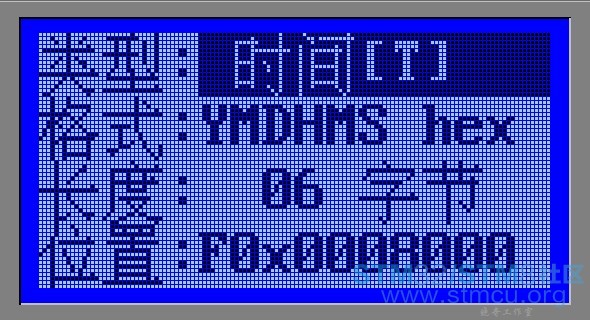

' S8 C8 a2 p0 O下面这个是修改加密密钥类型的,这个是比较高级的加密才会用到,设备提供三种加密类型,【随机数】【时间】【自定义】
5 D6 `& A' H% M- [% X6 J3 x% T 时间格式.jpg   ?/ X5 A; Z, A5 w% s* ]

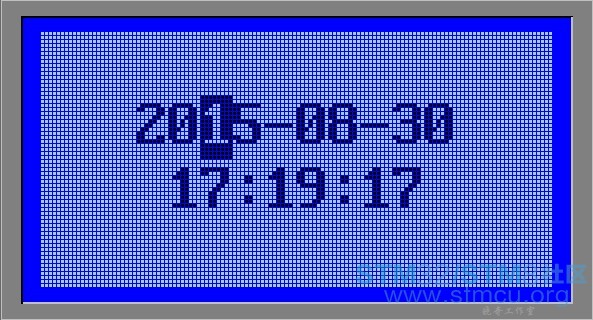

这个想必不用说了吧,修改时间,调这个也比较伤脑筋,哈哈( D; [, i3 K0 g$ {! K
& `# m, H6 M/ Z* |" l
9 i' Q" C9 [( l3 E. g) @  E8 v最后,大家有什么好的想法,随时都可以提供给我哈+ Y" w  o9 x7 c8 x

; t) m( t* a' K+ e* ?+ x$ R
赞 收藏 2 评论60 发布时间:2015-9-8 22:47

举报

60个回答
海沟 回答时间:2016-2-17 09:00:45
lxt252144561 发表于 2016-2-16 09:475 Z* w: R2 ~# ~3 w+ j9 c
楼主 大神  我们用的是 STM32F1XX系列的   请问可以做这样的吗? 可以的话 我们公司或许会采购 ...

2 F% f& y) v/ C* V没有哦,这个只是烧录STM8的,没有做STM32的烧录
lxt252144561 回答时间:2016-2-16 09:47:37
海沟 发表于 2015-9-9 22:38& K) |: v0 |# K0 G  ?  B* {. q4 b
有人要我就再做多几个出来

0 c; i# F1 E6 q1 B, ^楼主 大神  我们用的是 STM32F1XX系列的   请问可以做这样的吗? 可以的话 我们公司或许会采购
海沟 回答时间:2015-9-11 17:53:19
饭特稀 发表于 2015-9-11 16:55
$ D- ~4 S) Y1 u$ x- S添加烧自定义数据  和 加 烧滚码  ,暂时想到这两个。

+ L& W, ~" u) l7 X可以烧自定义数据段,烧滚码的功能我把它加上去吧
watershade 回答时间:2015-9-8 23:39:20
这看着不像业余时间做的,明明已经产品化的东西嘛
你好我好大家好! 回答时间:2015-9-8 23:41:58
楼主很给力啊
皈依 回答时间:2015-9-9 08:05:28
业余时间做的?
slotg 回答时间:2015-9-9 08:11:46
很专业啊!顶一个。
沐紫 回答时间:2015-9-9 08:58:38
确实,已经差不多产品成形了
风子 回答时间:2015-9-9 09:00:15
这哪里是业余了,,,
netlhx 回答时间:2015-9-9 09:15:36
可以卖钱了
harvardx 回答时间:2015-9-9 09:17:59
业余做出了专业范 .点赞.
海沟 回答时间:2015-9-9 11:03:49
watershade 发表于 2015-9-8 23:398 s$ i" J3 r' k7 E
这看着不像业余时间做的,明明已经产品化的东西嘛

3 q5 U9 \- V7 X# F# g业余时间学着产品化东西啊
海沟 回答时间:2015-9-9 11:04:50
guiyi 发表于 2015-9-9 08:05
4 T, f2 M5 W8 B0 K' b业余时间做的?

) `9 ^2 v9 r# O1 m, g# P白天上班,晚上回家加班弄出来的哦
逍遥李 回答时间:2015-9-9 12:10:23
楼主确定是业余做的吗……?
! v( E3 Z( W/ C5 W7 B8 @: b业余做这个有什么用呀
逍遥李 回答时间:2015-9-9 12:10:49
不过看上去确实很强大的东东~!!!!赞~!!
海沟 回答时间:2015-9-9 12:58:54
逍遥李 发表于 2015-9-9 12:103 L, Y9 ?6 M2 `/ M
楼主确定是业余做的吗……?* U( u$ u4 p( A; E
业余做这个有什么用呀
( {6 M. j. O! _3 }& P/ Y6 A
烧录STM8芯片的,功能就是可以用离线的方式很快地烧完很多芯片
JackieLaura 回答时间:2015-9-9 13:40:51
本帖最后由 JackieLaura 于 2015-9-9 13:47 编辑
1 F) q, l: }0 Y. W  n% Y, W! C! \& ~/ A- z4 c9 [0 v0 ]
业余时间做的产品,不错。。。直接拿去卖吧。
