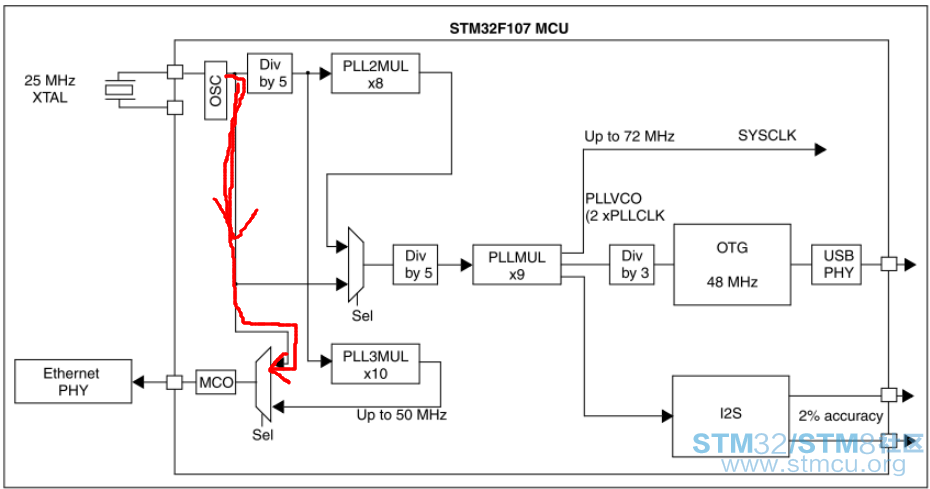

1.STM32F105库函数默认使用的是25MHZ晶振: 通过下面配置,最终得到系统时钟72MHZ: /* PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */& {: f( H0 O% n+ o* {, l /* PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */ * }( p6 l, d8 b* e1 P: D, o ! l6 F; n- G7 ^8 S( Q/ E9 | RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |& B7 t* m, F1 j4 O# { RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5); 8 }: O7 d8 Y: H! @7 i! h& P3 U 2. 如果使用的是8MHZ晶振,那怎么配置呢? 通过下面配置既可,最终得到系统时钟72MHZ:" z6 F/ [- [; ~" c6 h. O$ S /* PLL2 configuration: PLL2CLK = (HSE / 8) * 8= 8 MHz */. h3 G% |( T+ `' X% b( t /* PREDIV1 configuration: PREDIV1CLK = PLL2 / 1 = 8 MHz */4 u& B: W* q5 i9 T; \5 e) k& B! X s RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV8| RCC_CFGR2_PLL2MUL8 | RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV1);: l( q7 b# J1 D9 k \' S5 g5 c& l. q 3.那么,问题来了,为什么要使用25MHZ晶振呢? 看图一. c# T- q8 o- w( w$ K 然而,105并没有带有以太网。107相对105就多个以太网,以太网正好用到了25MHZ,而105,107都带有USB OTG功能,所以,就把这两个划分为一类,库函数,也就通用了!, U+ Y& h) k1 e# d . S1 P8 z3 T- `; A0 _: M 4.当然,如果不修改,也可以使用8MHZ晶振,那么系统时钟就是:((64)/(25))*9=23.04MHZ# a1 L9 h5 U7 Z; @ 结果可想而知。+ b, F) y w* h: i8 a | . ~/ N: ]3 }* z & C) f, A3 I! S# G& h$ \ |
å¾ä¸
DMA 原理从 0 到 1:为什么它能解放 CPU?一文讲透 DMA 的工作流程
【福利三:雨露均沾·逢7狂欢】之五:STM32系统时钟PLL故障排除1例
【福利三:雨露均沾·逢7狂欢】之三:AI帮我查BUG
福利三:雨露均沾·逢7狂欢】之二:STM32F407VG串口通信乱码故障的排除
基于STM32F103的I2C主从机通信
OpenBLT移植到STM32F103战舰开发板上适用于所有STM32F103系列的Bootloader
TFT LCD 与 FSMC 的硬件连接大容量 STM32F10xxx FSMC 接口
单片机:初学者该了解的STM32F103基础知识
2025软件工具兔哥知道
STM32之继电器模块
微信公众号
手机版
105芯片,固件库默认使用的是25MHZ,如果,使用8MHZ晶振的话,可以按照第二个修改固件,就可以使用!
这个还真没有用过!
level up!

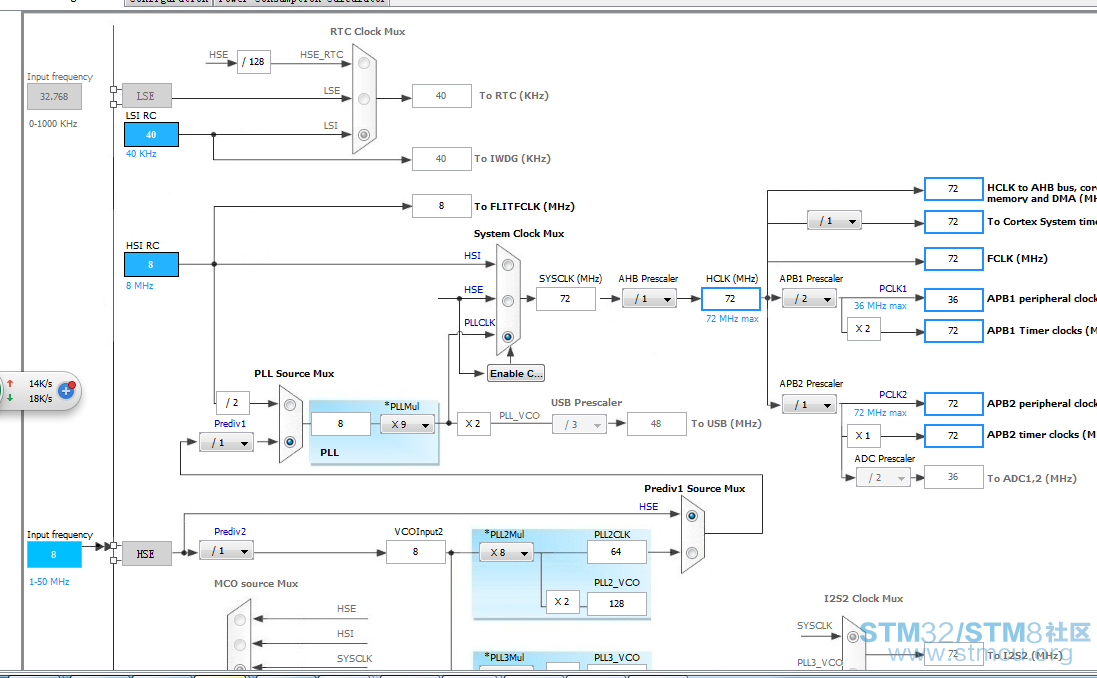

没用过CUBE,今天也尝试着用用!
