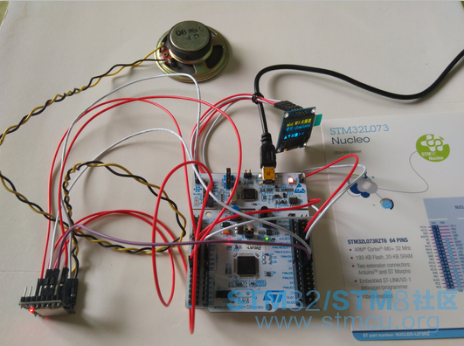

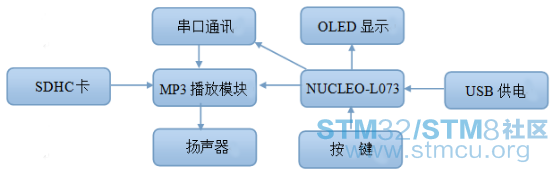

在各种基于ARM的作品中，图像显示功能的实现已经十分普遍，但实现音频播放功能的却不多。这里就以NUCLEO_L073为控制核心，介绍一种带中文菜单的MP3点播器，其组成结构如图1所示。

在整体结构中，NUCLEO_L073主要承担的任务有：按键判别处理、菜单显示、控制信号输出、串行指令发送等。

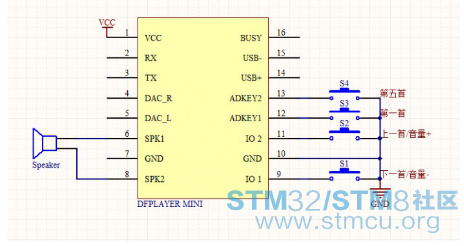

Mini MP3播放模块承担的任务有：接收控制信号、读取SDHC文件、音频变换处理及驱动处理等。该模块共有16个引脚，其外观如图3所示。

（注：在VCC和GND接L073开发板的+5V和GND引脚，ADKEY_1接L073的PC13即B1键的情况下，可简单测试歌曲的播放。在RX和TX分别与L073开发板的TX和RX 的情况下，也测试指令方式播放歌曲 。）

MP3播放模块在使用过程中有2种模式，即简单的独立操控模式和基于通讯的指令操控模式。

对于独立操控模式，只需配置几个小按键就可对它进行控制，所这些的操作有播放第一首、下一首、上一首、增加音量、减小音量等。在配置相应电阻的情况下，还可通过电位的变化来实现指定顺序播放。

对于指令操控模式，其操控方式要相对灵活，但需要有串行通讯来配合工作，其通讯的波特率为9600bps。

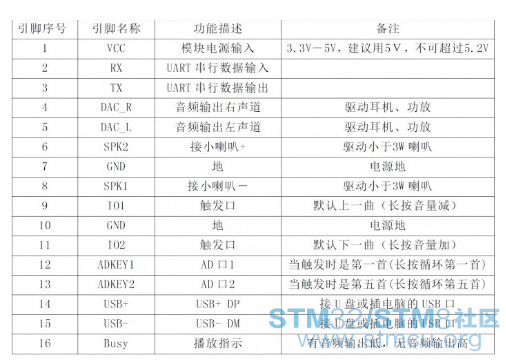

该模块各引脚的功能如下：

菜单显示是采用0.96’双色OLED显示屏，是一种无需背光的自发光器件。该模块尽管体积小很小，但分辨率却达128*64。对于采用IIC接口方式的OLED，其引脚只有4个，所以很节省GPIO资源。对于双色的OLED显示屏，其上部的1/3为黄色，余下的2/3则为蓝色，其显示效果如图5所示。

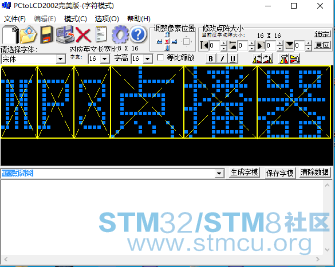

为了实现中文菜单的显示，是采用构建小字库的方式完成的，所用的工具为PCtoLCD2002，其界面如图6所示。

在控制信号的发送过程中，即支持GPIO输出开关信号，也支持串口输出的指令信号。为了便于统一管理，在MP3播放模块上并没有直接连接按键，而是通过NUCLEO_L073按使用者的操作来发送信号。

除了硬件方面的设计，要实现相应的功能目标，软件的设计也是不可或缺的。

在显示方面，涉及的功能函数有：OLED 初始化函数、清屏函数、汉字显示函数、字符串显示函数及菜单显示函数等。

对于IIC接口的OLED其初始化函数如下：

1. //  GND   GND
   ! o: [; }+ p( @( M; A$ \
2. //  VCC   5V/3.3v

3. //  SCL   PA5

4. //  SDA   PA7

5. #define OLED_MODE 0

6. #define SIZE 8
   & _" N4 R8 p+ k# z* V
7. #define XLevelL                0x00
   : ]1 U7 a' B& h( N! d; W
8. #define XLevelH                0x10
   6 Z7 _8 K7 g! ^
9. #define Max_Column        128

10. #define Max_Row                64

11. #define        Brightness        0xFF
    7 N# a1 g: h9 D' P
12. #define X_WIDTH         128

13. #define Y_WIDTH         64
    2 P  g0 R! U# g$ V: B
14. #define OLED_SCLK_Clr() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET)

15. #define OLED_SCLK_Set() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET)

16. void OLED_Init(void)
    & |2 R1 n9 ^6 h: s- T+ T1 p2 z
17. {

18. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

19.         GPIO_InitTypeDef  GPIO_InitStruct;
    3 h- D6 X+ n  O+ e  ^% K" i7 y
20.         __HAL_RCC_GPIOA_CLK_ENABLE();
    1 i# c3 b) G- U/ d$ B
21.         GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_7;
    & ^8 m& d$ `3 j* O; N
22.         GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_PP;

23.    GPIO_InitStruct.Pull  = GPIO_PULLUP;
    : y! @& }( |6 M7 `' W% F
24.         GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;

25.         HAL_GPIO_Init(GPIOA,   &GPIO_InitStruct);

26.    OLED_SCLK_Set();

27.    OLED_SDIN_Set();

28.    Delay_1ms(800);             //delay_ms(800);
      G9 X" _! _5 G) B5 h+ d4 o# a* w, p  j) T
29.    OLED_WR_Byte(0xAE,OLED_CMD);//--display off
    3 i9 Y. r' K4 x2 E) ^) _
30.         OLED_WR_Byte(0x00,OLED_CMD);//---set low column address

31.         OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
    ( b9 a; v: e6 n
32.         OLED_WR_Byte(0x40,OLED_CMD);//--set start line address

33.         OLED_WR_Byte(0xB0,OLED_CMD);//--set page address

34.         OLED_WR_Byte(0x81,OLED_CMD); // contract control
    # T( ~# b1 C( m7 h& V
35.         OLED_WR_Byte(0xFF,OLED_CMD);//--128
    ) `1 W1 a, w. M! w, r
36.         OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
      y* S& t' Y% g& S% f# Q
37.         OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
    $ L+ L6 z: \+ c2 }6 C& ?, M) {
38.         OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)

39.         OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty

40.         OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
    / U  F* |. c6 S  K. L9 y# ~* q
41.         OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
    ' D1 G$ f: r# a0 t5 `- {! k
42.         OLED_WR_Byte(0x00,OLED_CMD);//
    ( B! ]/ P/ j! S( `: ?
43.         OLED_WR_Byte(0xD5,OLED_CMD);//set osc division

44.         OLED_WR_Byte(0x80,OLED_CMD);//
    0 J, |7 w% o& s+ _) l
45.         OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off

46.         OLED_WR_Byte(0x05,OLED_CMD);//

47.         OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
    ; d: s$ d- h4 R$ [4 u  a( l& `
48.         OLED_WR_Byte(0xF1,OLED_CMD);//
    ) ^0 k$ Y/ o+ e( v- u/ a0 B$ I. L
49.         OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
    ) t  f& B" Q# \$ _* ]2 r  o/ s
50.         OLED_WR_Byte(0x12,OLED_CMD);//

51.         OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
    . F2 x9 [" C0 x9 t1 @
52.         OLED_WR_Byte(0x30,OLED_CMD);//
    ( H* W7 _. r8 _1 U$ h; z9 H9 o
53.         OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable

54.         OLED_WR_Byte(0x14,OLED_CMD);//
    5 G% F7 J0 d: Q, A
55.         OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel

56. }

复制代码

清屏函数如下：

1.


复制代码

1. void OLED_Clear(void)

2. {

3.         unsigned char i,n;

4.         for(i=0;i<8;i++)

5.         {
   ; Y) c7 b. _9 J4 G9 A8 Z) E
6.                 OLED_WR_Byte (0xb0+i,OLED_CMD);
   4 W; }: \6 K7 h- y6 `7 f  a
7.                 OLED_WR_Byte (0x00,OLED_CMD);
   0 f+ W+ F  K& q
8.                 OLED_WR_Byte (0x10,OLED_CMD);

9.                 for(n=0;n<128;n++)OLED_WR_Byte(0,OLED_DATA);

10.         }
    ; y  |- `( S) G
11. }

复制代码

在字符显示方面，是使用程序数组中所存储的字模，并分为不同显示大小的规格，字符串显示函数如下：

1. void OLED_ShowString(unsigned char x,unsigned char y,unsigned char *chr,unsigned char Char_Size)
   . j4 J; x" g* @7 H; q6 z. m
2. {

3.         unsigned char j=0;

4.         while (chr[j]!='\0')
   0 J$ @* I7 C  K* n" L
5.         {                OLED_ShowChar(x,y,chr[j],Char_Size);
   & k# ~2 H0 o( h1 p6 k0 H. V! |
6.                         x+=8;

7.                     if(x>120){x=0;y+=2;}
   ! n( E5 X5 P1 R6 A; k
8.                         j++;
   " P2 R. Q' z4 |1 o, N0 c
9.         }

10. }

复制代码

在汉字显示方面，是采用自行构建的小字库，因此在使用是按排列顺序来建立映射关系，具体的汉字显示函数如下：

1. void OLED_ShowCHinese(unsigned char x,unsigned char y,unsigned char no)
   6 n. a2 `' r/ D1 ~) j. f; d- g
2. {

3.         unsigned char t,adder=0;
   ( q# D! j# G( }5 h
4.         OLED_Set_Pos(x,y);
   # P! Y3 B! R5 f& j6 Z6 |
5.     for(t=0;t<16;t++)
   0 k# L: q% C$ Y( j  a+ e  E% {( c
6.                 {

7.                                 OLED_WR_Byte(Hzk[2*no][t],OLED_DATA);
   0 b/ ^0 c9 @6 g$ g4 K9 ~$ F
8.                                 adder+=1;

9.       }
   + B9 v) R& O: \+ N0 b
10.                 OLED_Set_Pos(x,y+1);
    , N& P' B* b" K: N% p
11.       for(t=0;t<16;t++)

12.                         {

13.                                 OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA);
    % y( y3 P9 b- z: L
14.                                 adder+=1;

15.       }

16. }

复制代码

为了便于快捷地构建乐曲菜单，是将各首歌名分别建立一个函数来实现，以“莫斯科郊外的晚上”为例，其显示函数为：

1. void cd2()

2. {  // 莫斯科郊外的晚上
   3 q% o: {' N( d) t/ V( {
3.         OLED_Clearp();     //   局部清除

4.         OLED_ShowCHinese(18,2,3);

5.         OLED_ShowCHinese(36,2,4);

6.         OLED_ShowCHinese(54,2,5);
   . t$ \5 k/ R" ~! A
7.         OLED_ShowCHinese(72,2,6);

8.         OLED_ShowCHinese(90,2,7);
   ; y1 D1 j% N- `6 f0 w" c- u% O
9.         OLED_ShowCHinese(108,2,8);
   9 I0 R& m) g" m- @# }9 l
10.         OLED_ShowCHinese(18,4,9);

11.         OLED_ShowCHinese(36,4,10);
    7 B+ k( j9 z+ s) C/ k, G0 n  e3 o
12. }

复制代码

MP3点播器的处理流程为：

选择歌曲播放的方向（前2项）->选择歌曲->选择播放中的控制功能（后4项）->轮回处理

由于在NUCLEO_L073开发板上只配置了一个供控制所用的按键，为了省去另加按键的麻烦，这里是以单按键的方式来执行选择处理，即短按为选择，长按为确认。

在点播过程中，主要分为两类操作，即歌曲的选择（可选上一首或下一首）和播放控制（暂停、退出、加大音量、减小音量）。

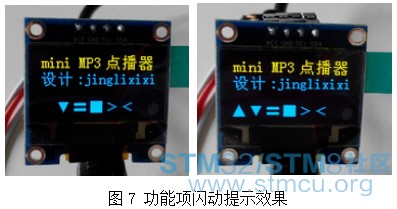

受OLED屏显示信息量的限制，在歌曲选择时，是随着选择来更换歌曲名称；而在播放控制时，是通过控制工具栏的符号闪动来提示当前供选择的功能项，其处理效果如图7所示。

菜单选择的程序代码如下：

1. f=1;              //  进入菜单选择

2. while(f)
   ) d) H( `6 @1 z
3. {
   6 [; c) N$ ^% S6 j% c. o$ {! m
4.         if(i==0) cd1();   // 雪绒花

5.         if(i==1) cd2();   // 莫斯科郊外的晚上
   . O( z* }3 v6 j  h$ u' v
6.         if(i==2) cd3();   // 等待
   2 N) ^% c8 ?0 D
7.         if(i==3) cd4();         // 鸿雁

8.         if(i==4) cd5();   // 贝加尔湖畔
   $ z! [0 A/ D! ^% `% |. D
9.         if(i==5) cd6();         // 春暖花开

10.         if(i==6) cd7();   // 传奇
    ; E  O7 H1 I: c/ w
11.         if(i==7) cd8();   // 她
    ' W2 j  M* A. K3 d- z  n
12.         if(i==8) cd9();   // 味道
    3 r0 w* g* X$ {9 M) u
13.         if(i==9) cd10();         // 放心去飞
    ! A( n" {2 C: k& a2 d! q
14.    cdm();            // 功能键提示栏显示
    3 i: W, ~; F* ~6 Y8 I0 ~
15.         while(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13)!=0);
    " Z' D$ _1 Y" h# g" Y  }) E8 _
16.         HAL_Delay(6000);  //  长短按区分延时
    ( J: S6 x# k% f4 D! L
17.    if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13)==0) f=0;

18.    else

19.    {

20.    i++;

21.         if(i>9)         i=0;        //  轮回处理
    4 R$ y. t5 Q# b5 ?' S* n: R
22.    }
    ! v. f/ ^  \. s
23.   }

复制代码

播放控制的处理代码如下：

1. cdm();   //  显示功能选择栏

2.    f=1;
   ! `7 T( [! C  d) T4 D9 ~6 V! r9 j
3.         while(f)

4.         {

5.         while(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13)!=0)

6.         {

7.    //  产生当前功能选择项闪动效果

8.         OLED_ShowCHinese(i*18,6,46);
   - D* B7 Z/ k/ t# u9 R
9.         HAL_Delay(200);

10.    cdm();
    . p% p1 k! l$ g
11.         HAL_Delay(200);
    8 X0 Y( \. d( Y  c- F$ V
12.         }

13.         HAL_Delay(700);

14.    //  长短按区分处理

15.         if(HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13)==0)        f=0;

16.         i++;
    * T9 s2 O+ ~4 q' U
17.         if(i>5)         i=0;   //  功能选择轮回处理
      f! W+ @/ F3 B
18.         HAL_Delay(500);

19.         }

复制代码

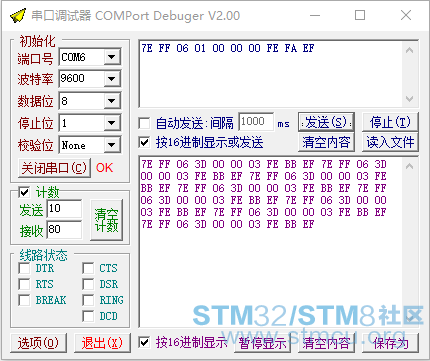

在指令控制的实现上，主要涉及串行通讯的初始化、指令生成与输出等函数。测试过程中，可通过串口助手来验证相应的指令功能。

常用的指令有：

播放_7E FF 06 0D 00 00 00 FE EE EF

暂停_7E FF 06 0E 00 00 00 FE ED EF

下一首_7E FF 06 01 00 00 00 FE FA EF

上一首_7E FF 06 02 00 00 00 FE F9 EF

播放的代码如下：

1. void play()

2. {

3. //  定义指令内容
   / ?9 H5 `- k4 @- F4 b6 ^) E" b. p
4. unsigned cha play_cmd [10] =

5. { 0X7E, 0xFF, 0x06, 0X0D, 00, 00, 00, 0xFE, 0xee, 0XEF};
   ( Y  t& T" \' l; i9 Q& w4 W) U5 T
6.   sendCmd (play_cmd);
   . F" C' e3 T0 ?8 S
7. }

复制代码

未来的改进方向，是采用TFT触摸屏来取代OLED屏显示，从而使菜单所列出的选项更丰富，操作也更便捷。此外，采用硬字库替代小字库也使菜单的更新更灵活。当然你要有承担造价会较大提升的心理准备哟！

; {" {& k" V) T0 t& u3 ?7 V: u

xiaoouyang 发表于 2018-7-11 16:56
楼主请问一下  7E FF 06 0D 00 00 00 FE EE EF  像这样的字符串你是怎样进行传输并解析的 ...

8 J1 {' A& |% g; Qunsigned cha play_cmd [10] =
' ?: F, Z- Z0 ]/ G; i3 s{ 0X7E, 0xFF, 0x06, 0X0D, 00, 00, 00, 0xFE, 0xee, 0XEF};
  sendCmd (play_cmd);
}
4 @) c2 ?6 A) U5 f/ g# S* l
5 @0 ~3 h# H- k" l2 q
以数组的方式按字节发送指令内容，至于指令是按参考资料分析出来的。

jinglixixi 发表于 2018-7-12 15:50
2 i# d/ T8 x) g7 `) j$ Qunsigned cha play_cmd [10] =
{ 0X7E, 0xFF, 0x06, 0X0D, 00, 00, 00, 0xFE, 0xee, 0XEF};
  sendCmd ( ...

+ E7 W  \: w) D( m- k, I* n楼主能不能加个qq啊 我想详细咨询一下这个到底该怎么去做1658348073

xiaoouyang 发表于 2018-7-13 20:04
8 o& q7 f. A9 p: C$ \7 i. }这个问题已经困扰我三天了··

: Q" a7 E. ^9 @, T: T/ ]太具体的也难帮上你了，前一段电脑完蛋了，多年的积累毁于一旦。此外，本来的双核大赛前三，也因工程文件的丢失而名落孙山，唉参透了！
