一、概览
利全球领先的用第三方云平台-机智云，打造了基于超低功耗Nuleo-STM32L073的物联网应用系统，实现的功能有： a) 远程手机APP控制RGB LED的颜色（红、绿、蓝）； b) 自带3种混合色，黄色、紫色、粉色，一键切换所需颜色； c) 远程手机APP控制直流电机的正反转； d) 远程手机APP显示温湿度； e) 红外传感器障碍物检测；
演示视频： 二、硬件介绍
NUCLEO-L073RZ是ST公司推出的一款针对STM32L0系列设计的Cortex-M0开发板，支持mbed ，兼容Arduino，同时还提供 ST Morpho 扩展排针，可连接微控制器的所有周边外设。开发板基于STM32L073RZT6设计，开发板还集成了ST-LINK/V2-1仿真下载器（但仅对外提供SWD接口），免除您另外采购仿真器或下载器的麻烦。并且具备Arduino接口，可接入 Arduino 巨大生态系统的各种 Shield 扩展板，让您能够轻松快速增加特殊功能。

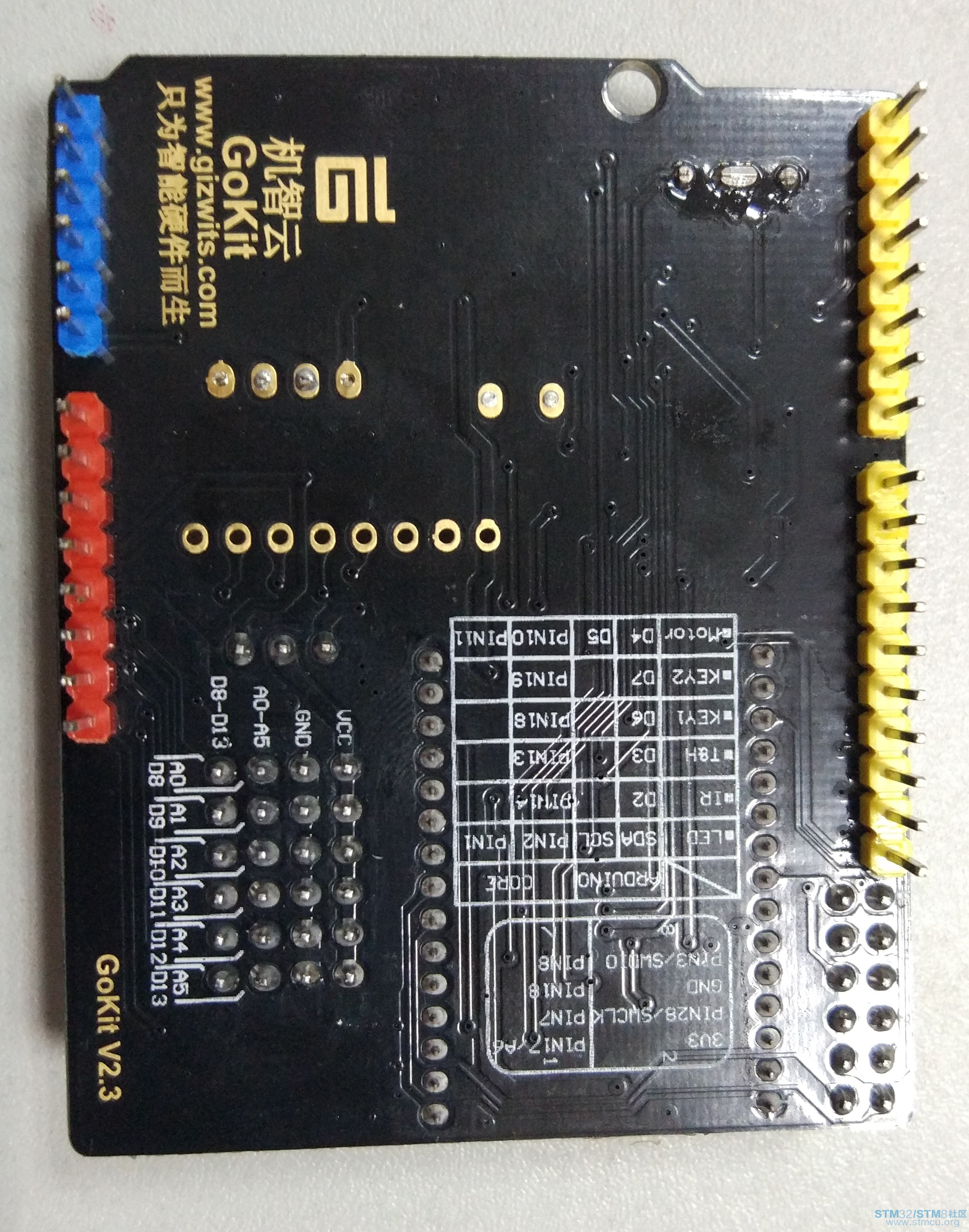

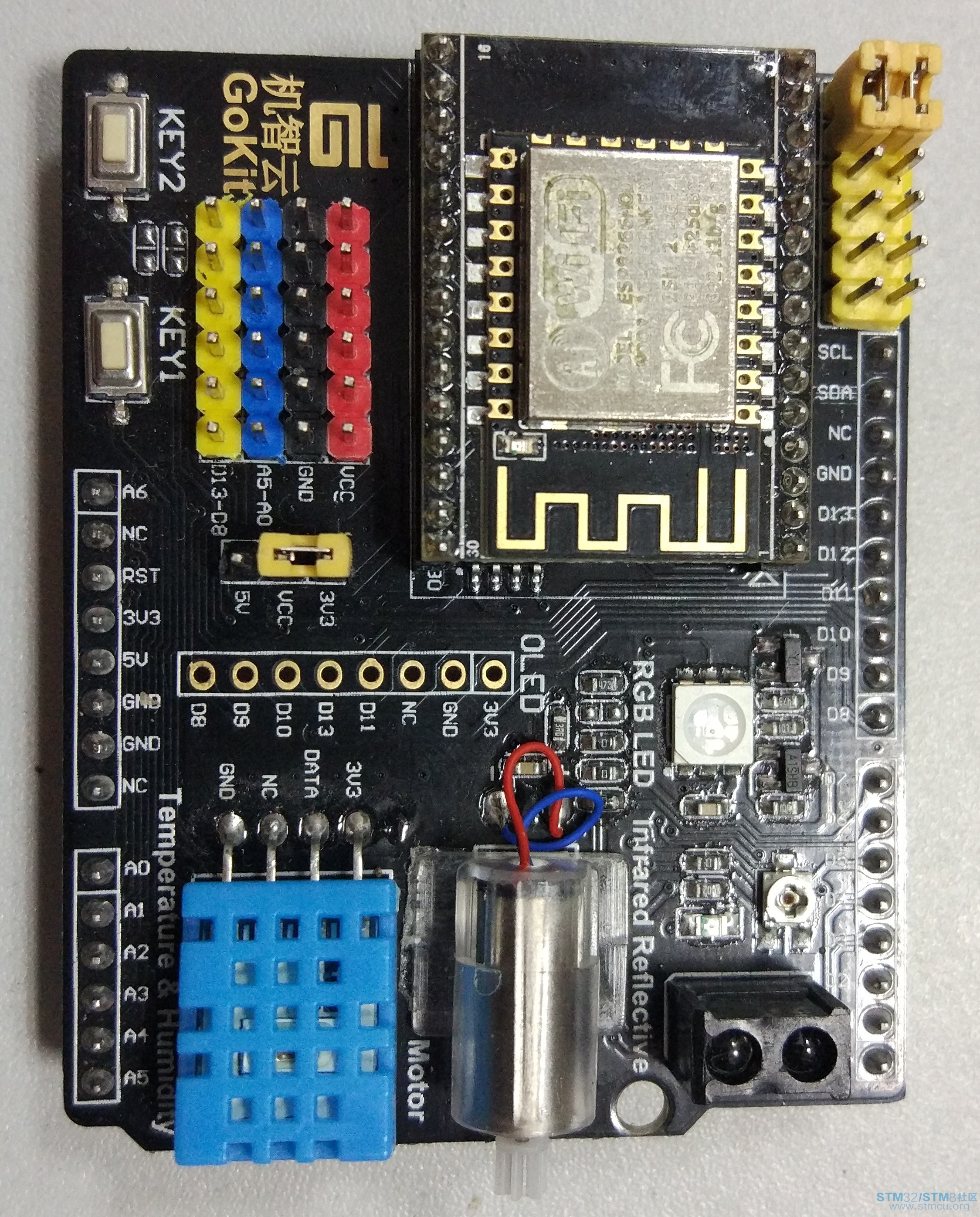

机智云是智能硬件时代专为硬件提供后台支持的云服务平台，服务的内容主要包括了统计分析、数据安全、远程管理、软件升级等。GoKit是机智云推出的一套智能硬件开发板，Gokit扩展板采用Arduino UNO接口，板载ESP8266-12F WiFi模块、温湿度传感器DHT11、2个按键、障碍物红外检测模块、微型直流电机、RGB 5050全彩LED。 三、软件系统开发工具：STM32CubeMX和IAR for ARM，IAR不做介绍，这里介绍下ST推广的全新开发工具STM32CubeMX。

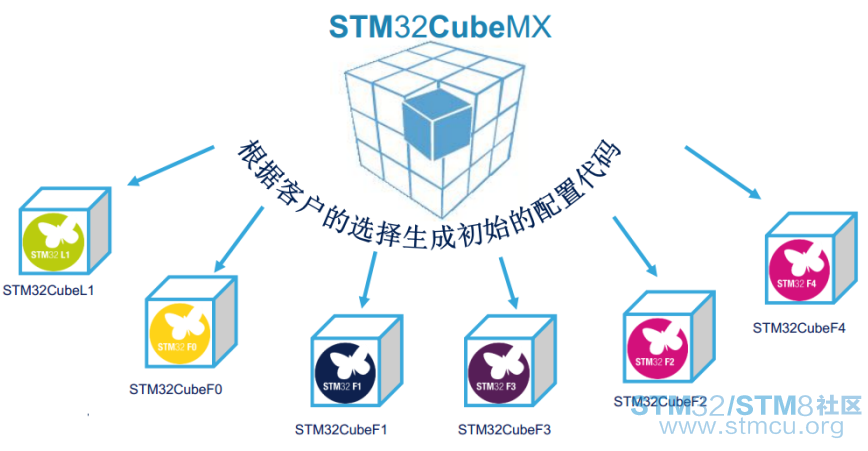

STM32CubeMX 是 ST 意法半导体近几年来大力推荐的 STM32 芯片图形化配置工具， 允许用户使用图形化向导生成 C 初始化代码，可以大大减轻开发工作，时间和费用。 STM32CubeMX覆盖了 STM32 全系列芯片。它具有如下特性： ① 直观的选择 MCU 型号，可指定系列、封装、外设数量等条件 ② 微控制器图形化配置 ③ 自动处理引脚冲突 ④ 动态设置时钟树，生成系统时钟配置代码 ⑤ 可以动态设置外围和中间件模式和初始化 ⑥ 功耗预测 ⑦ C 代码工程生成器覆盖了STM32 微控制器初始化编译软件，如 IAR， KEIL， GCC。 ⑧ 可以独立使用或者作为 Eclipse 插件使用 7 Q3 Z5 |% L ^7 u机智云智能设备接入原理：
硬件厂商对硬件智能化的第一步是让设备能够联网，GAgent是机智云提供的一款兼容国内主流Wi-Fi模块、移动网络模块的模组系统。硬件厂商只需理解如何与GAgent进行通讯即可。GAgent主要的作用是数据转发，是设备数据、机智云、应用端（APP）的数据交互桥梁。可将GAgent移植到WiFi模组、GPRS模组、PC端等。目前机智云提供由机智云移植的WiFi模组对应固件有：汉枫LPB100、乐鑫8266、汉枫LPT120、高通4004、RealTek 8711AM 、庆科3162等。简单的说就是，WiFi模块里面烧录了一个叫GAgent的固件，然后这个WiFi模块对用户的MCU就是串口透传了，复杂的协议、交互都给封装了。 3 \4 p$ Z5 ^$ X# g7 A8 Z( ^四、云端配置

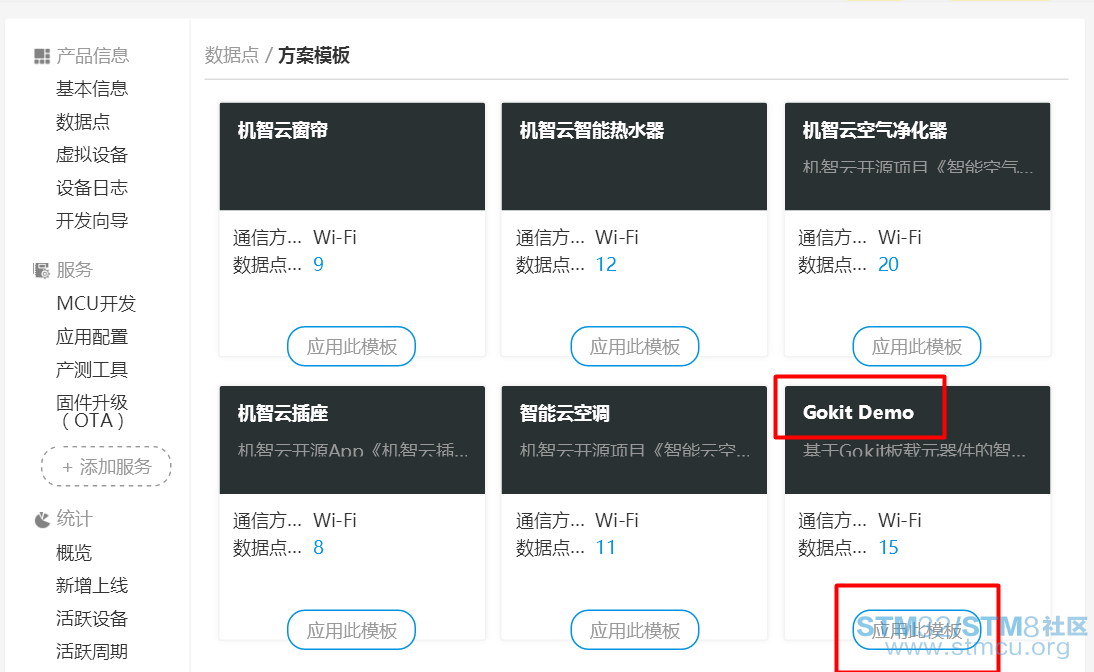

我们在机智云开发者中心http://dev.gizwits.com/zh-cn/developer/创建一个名为NucleoL073GoKitS的产品并添加数据点，数据点是设备产品的功能的抽象，用于描述产品功能及其参数。创建数据点后，设备与云端通讯的数据格式即可确定，设备、机智云可以相互识别设备与机智云互联互通的数据。因为我们手机APP的功能需求是： 单独控制RGB LED的颜色（红、绿、蓝）； 自带3种混合色，黄色、紫色、粉色，保证能一键切换所需颜色； 远程手机APP控制直流电机的正反转； 远程手机APP显示温湿度传感器DHT11采集的温湿度； 红外传感器障碍物检测； 把以上进行抽象，依次为数值量下发控制、枚举量下发控制、数值量下发控制、数值量上报、布尔值上报。 所以建立如下数据点（这里可以利用官方提供的模板）：
创建后的数据点如下：
在云端创建产品，建立好数据点后，即可自动生成多种方案的工程，还可以下载自动生成的手机APP或者进行在线虚拟调试，机智云为广大开发者提供一系列简便的开发工具：
如利用虚拟设备，在没有搭建硬件设备平台时可模拟设备与云端的交互：

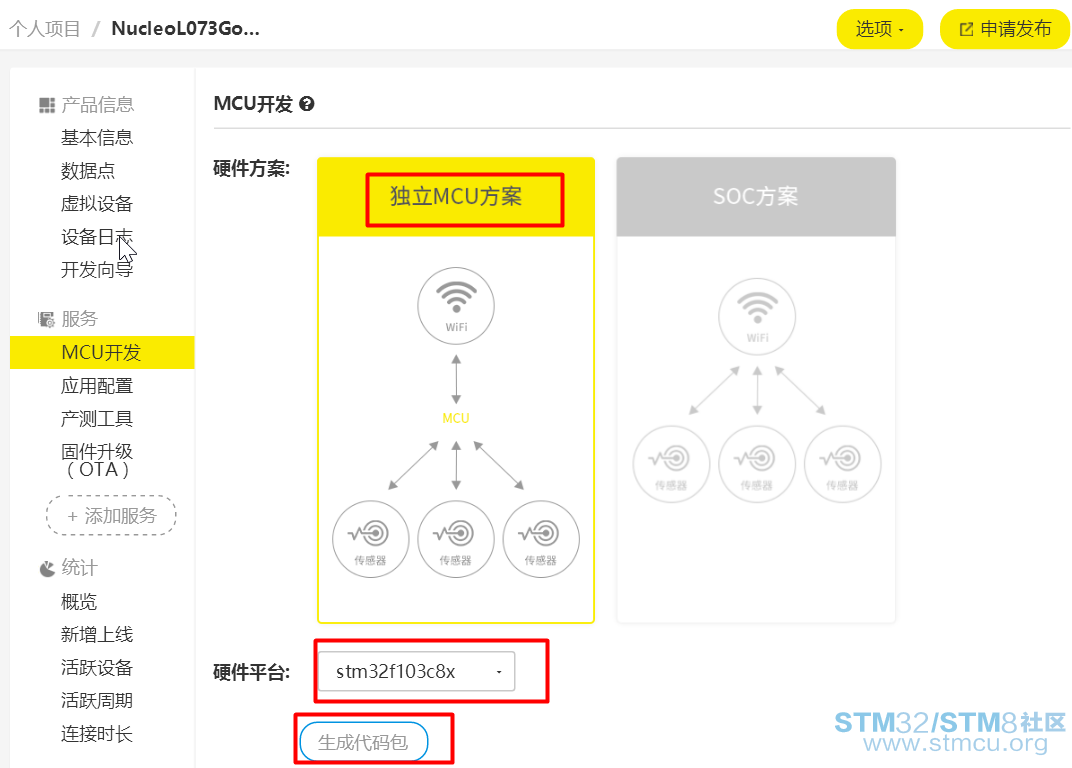

在服务栏目->MCU开发，我们选择独立MCU+WiFi方案：
点击生成代码包即可；

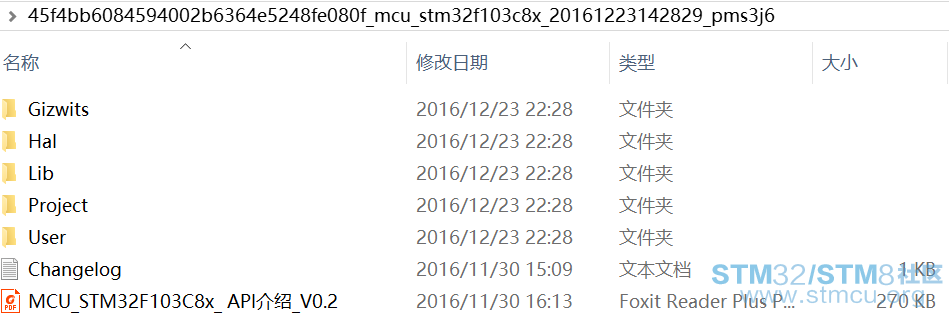

下载生成的工程，解压，其文件组织目录如下：
注意Gizwits文件夹下包含4个文件，这些是机智云协议层的，已包含云端创建的数据点信息并留出用户接口：
另外需要注意User目录下的main.c文件，这里包含了程序框架。
这个工程（基于STM32标准库函数且IDE为Keil for ARM）只是一个框架，但包含了和机智云通信协议层，用户只需要添加自己的驱动代码和业务逻辑，以本例来说就是我们需要实现RGB LED的驱动，直流电机的驱动，温湿度传感器的驱动，红外传感器的驱动，以及收到手机APP发的指令后干什么，软件逻辑如下：
所以我们只需简单的移植一下，通过此图知道要把任意MCU通过WIFI模块连上机智云，只需实现3个简单的接口函数：串口发送、中断接收1字节数据，定时器1ms中断。 % Z5 z* }' y* g/ [0 T

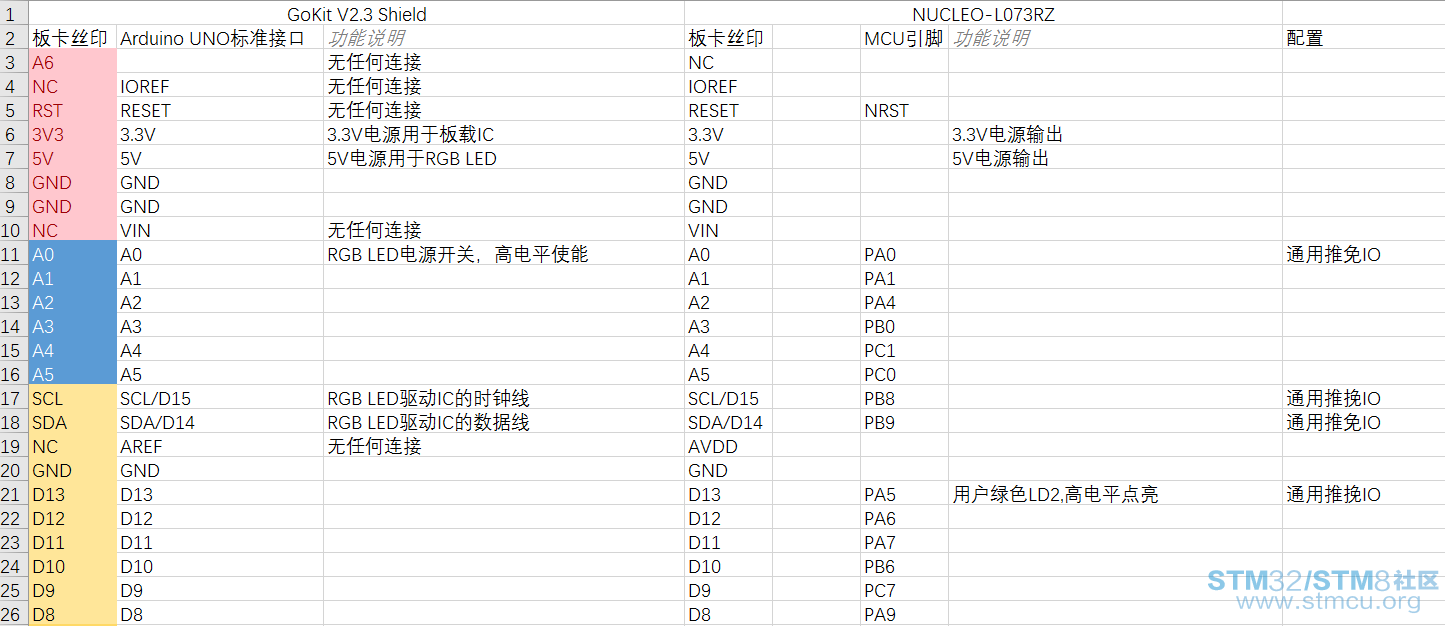

如上图根据Nucleo-STM32L073和机智云Gokit V2.3扩展板原理图，确定了引脚分配。这里由于板载ST-LINK虚拟串口和Arduino UNO接口的串口有冲突，需要对Nucleo做点手术：
我们先用STM32CubeMX生成STM32FL073RZ的基于HAL库函数的IAR工程，配置详细方法参见附件STM32CubeMX生成配置报表PDF
这里需要指出的是堆栈Heap和Stack的设置，需要修改大一些,另外工程文件夹名为GokitShield_Nucleo64_STM32L073RZ：
再把云端生成工程的GizWits目录拷贝到IAR工程中，移植硬件驱动即可。
到此完成了机智云协议层的拷贝，下面拷贝硬件驱动层： 我们在机智云官网下载微信宠物屋源码：
解压，找到Hal文件夹，如下图，里面包含了外设驱动源码，但是这些是基于STD库函数且MCU是STM32F103C8T6：
而我们STM32CubeMX软件生成的是基于HAL库函数且MCU是STM32L073RZ，所以需要修改这些硬件驱动，移植这里就不介绍了，大家下载附件查看即可，我这里把这些驱动文件.c和.h放在一个文件夹Hal:
如下图IAR工程，红框是机智云协议层，蓝框是硬件驱动层。

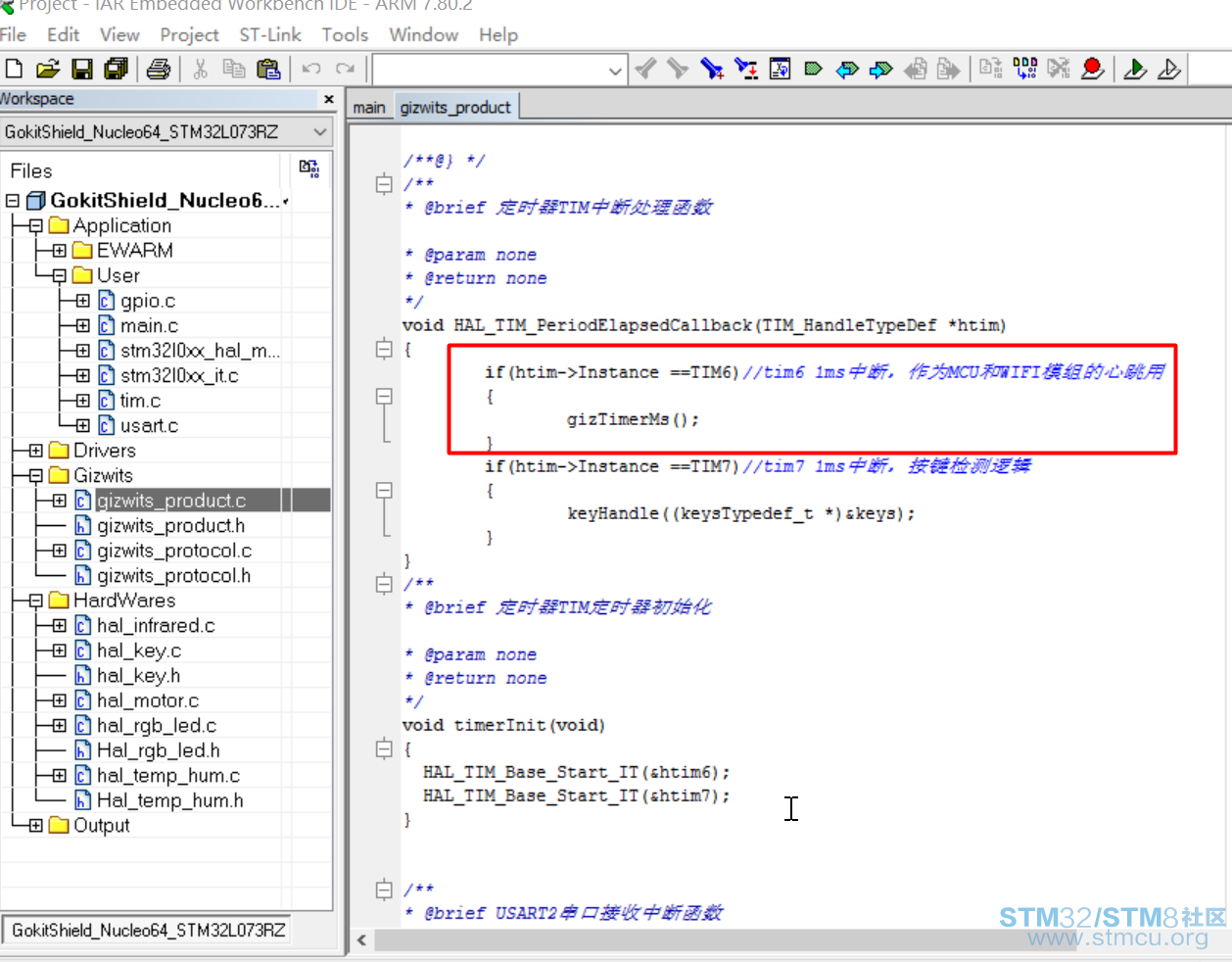

需要修改的3个接口和需要添加的用户逻辑位于gizwits_product.c，前文提到的三个接口函数是定时器1ms中断，串口发送和中断接收如下：
上电，打开串口调试助手可以查看日志：
总结：本文介绍了使用机智云自助开发平台快速创建智能产品的过程，并给出了移植机智云微信宠物屋SDK到Nucleo-STM32L073的过程。利用机智云强大的代码生成工具，我们只需简单的把用户代码填充到机智云为我们搭建的框架即可。 1.STM32CubeMX配置PDF：
