【电机套件 P-NUCLEO-IHM002】五、直播培训电机Profile生成使用

[复制链接]
踏平幼稚园 发布时间:2017-8-22 22:42
接上篇:深入分析6步和FOC需改JP原因. ^1 V. x+ s! ^8 R* G% \4 X
/ H5 C' P+ p; l  R& k# i

+ L9 ~% E+ u, l5 e4 c, J/ _一、电机profile生成

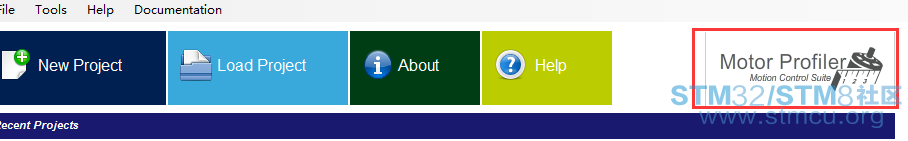

4 u: y7 P9 N* B- T    1.打开ST Motor Control Workbench,点击Motor Profiler进入设置界面
+ f# y4 {' k1 D         1.png ( V4 q% o: R3 B

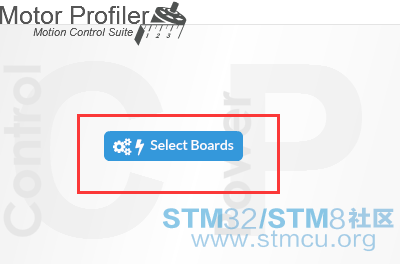

    2.打开Select Boards,选择板卡选择界面
+ m* Z% F. p8 S         2.png
$ `% I4 L# U7 {/ t, o% L% F" _8 ]" C5 T9 s# J/ y3 c1 q- ]

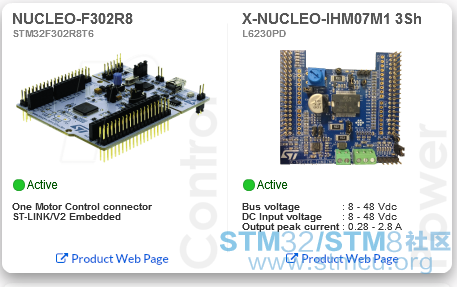

    3.选择Nucleo-F302R8+X-NUCLEO-IHM07M1 3sh
0 q: `- y: W. V" e7 d         3.png
, ?' \1 D+ t0 O7 ^; J6 Y5 b; C; s0 g, f

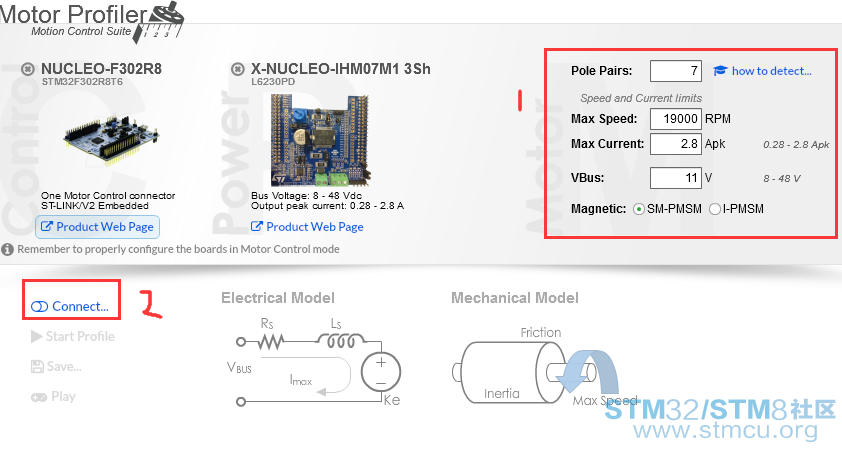

    4.将手册提供的电机参数添加到对应栏并点击Connect连接开发板
3 O  w. Z, {1 ~: h' Z1 a         4.png
* s) `* v, @$ x1 o8 U0 Q; m8 S, }
9 H/ y7 B; p; a9 A* A# U# w; c         5.png ) G. Y% S6 F  l9 p
- `4 @  a2 x$ b* A; L- Y

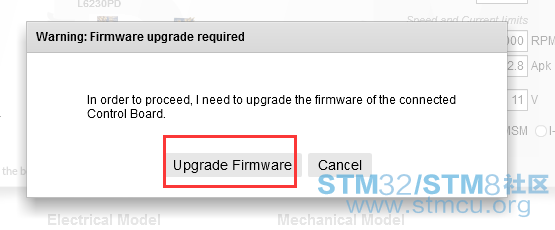

    5.弹出的窗口点击Upgrade Firmware将生成Profile所需的固件烧入开发板% X+ U$ x4 Q+ u) }/ ~) y( b
    6.png 1 D. R7 D+ [( G( t) ]5 V% Z

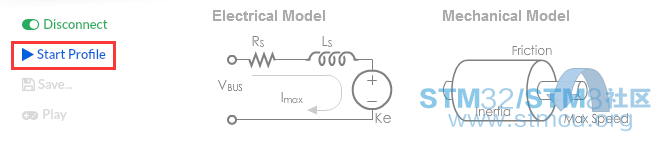

, |5 B/ N- Y; R+ Z, P( p    6.烧写完成,且连接成功后.电机Start Profile开始生成电机参数(温馨提示:点击前建议用手按住电机四边将电机固定,别问为什么最好照做)
7 P% ]* j: }  j         7.png
) ?) ?+ A% y) J! L4 V; y; c' d5 V, S. ?, n, ~1 f% Q

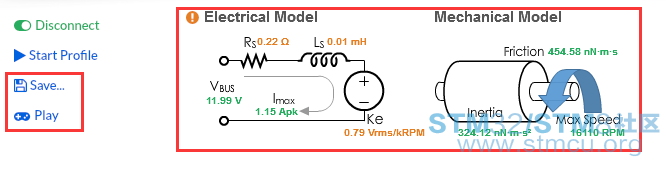

    7.稍等一段时间,期间电机会经历加速->减速->加速->停止,完成后如下图原来灰色部分变亮,同时相应参数也已经计算出来了。同时左边的Save和Play会变为可选% U% v# J( @% T6 i5 W
         8.png 8 Q9 f% J* P5 x$ s6 l) J, ]
! o) ^3 j2 i8 @% V: W  ^

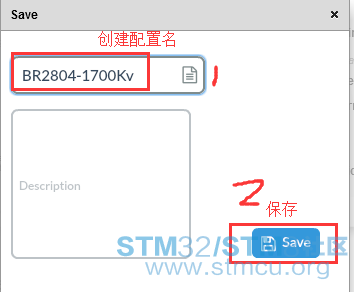

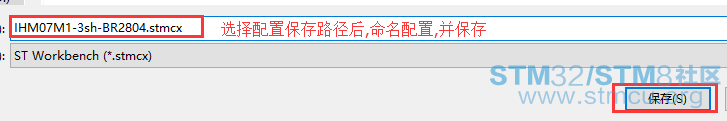

    8.电机上图中的Save保存Profile,配置名可自己定义,定义完成以后点击Save确认保存1 \7 S: S8 p. U
         9.png   D2 c" O) n- R; d# y: h9 ]

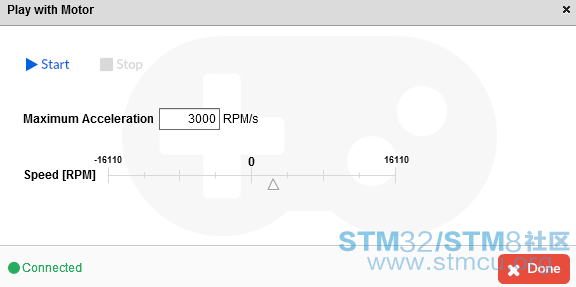

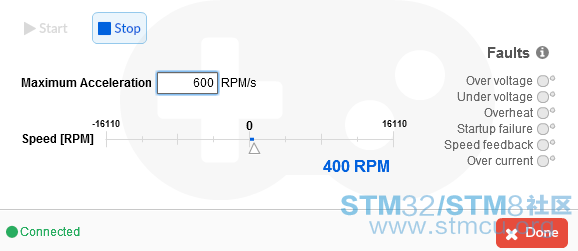

- o/ u$ X4 w7 g. ]- {    9.电机步骤7中的Play可以进入电机旋转测试界面,此时点击Start后电机开始旋转,而且转速也是可以修改的
0 ?. P) z; J, I# d. I         10.png
( E& [0 N. z% v& Q
( F! X! n$ N; B7 J
; ]: J& `7 r# p/ _; b         11.png
3 T$ Y1 D" }. C0 v9 ?- Z  g4 Q
' {# I1 X: I2 S6 _# }二、使用上面生成的电机Profile创建工程并生成FOC库需要的头文件& X6 E8 L% \) q' p2 M

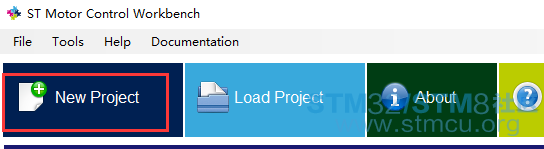

    1.电机New Project创建新的工程
2 c6 }6 [/ _; S( O  Z5 c         12.png 4 j! p. Z" W/ {
. c" o( T8 e; y: a4 ?  N) }3 D

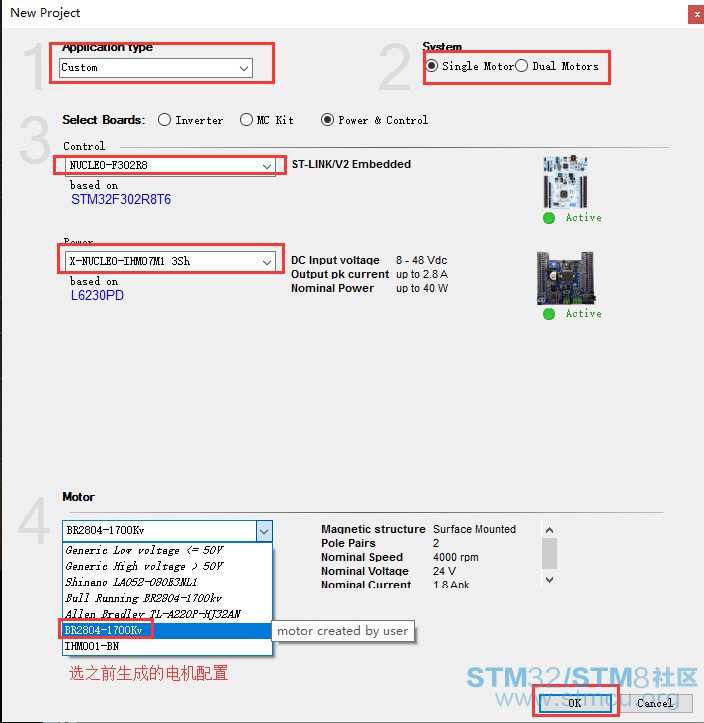

    2.按照下图依次进行选择,其中Motor选择上面步骤一中生成的电机Profile
! X  |% R/ W1 g* V. O         13.png
. j) m8 ]6 t1 {; i* g* R  r
/ ]! I2 a( V0 P+ E4 k    3.进入工程后电机下图中图标,开始生成FOC所需的头文件! m- D- e/ ]% T! m. j
         14.png ' O- y5 m: B3 {- @7 q* x! m6 O$ o! \* a

( E- j) \% `  @    4.选择Workbench工程保存路径及设置工程名(该目录及工程名可根据自己需求随意设置)
" p3 P# d* p8 ]         15.png % P' h7 a# E* L
# p" S% d0 w/ g) O6 J

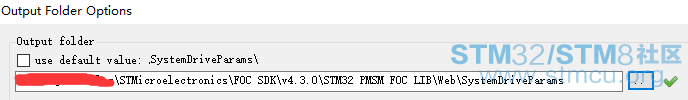

    5.下图中路径需要选择FOC安装路径下的"STMicroelectronics\FOC SDK\v4.3.0\STM32 PMSM FOC LIB\Web\SystemDriveParams"
* t& N4 ]: p* k" C         16.png
  t$ x) G5 K: \7 f+ ~1 }: l, g- h0 o  P0 `( T" E. ^

( L2 q  `. w7 w" E    6.至此FOC所需的头文件生成完毕,接下来就是编译下载代码及打开PC端监控,测试并监控电机了。具体操作请参照:【电机套件 P-NUCLEO-IHM002】二、FOC控制及PC端工具   其中:二、软件 -> 步骤2-4为程序编译及下载,二、软件->步骤7-9为PC端监控及测试操作
" B9 i) Q$ ^# M
+ N( O8 K" U/ a

评分

参与人数 2 ST金币 +21 收起 理由
xingquan7 + 1 很给力!
zero99 + 20

查看全部评分

赞 收藏 4 评论19 发布时间:2017-8-22 22:42

举报

19个回答
踏平幼稚园 最优答案 回答时间:2017-8-28 10:17:51
ts2000 发表于 2017-8-26 10:20) s/ {* x* y' V4 x8 K0 r+ b
极对数那里应该选择6,转速应该是1700*12,测出来的是16000转,似乎偏低了。我的测出来大约18000多。 ...

  N: T: L! R! ]( `1.极对数肯定是7    7 I1 V5 h8 Z- D9 w5 f, |

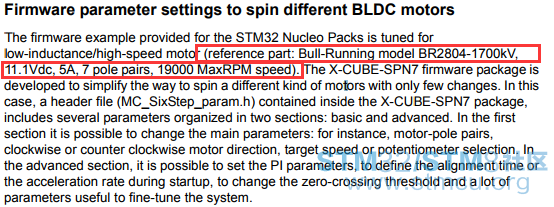

    a.手册参数
" [$ ~- e' k0 D7 {" C0 y& k         1.png - V. B' \7 t" n! R
; S1 `3 q1 Q3 o' @* j) B

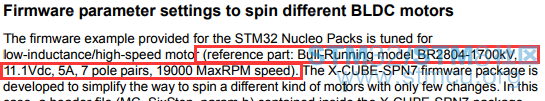

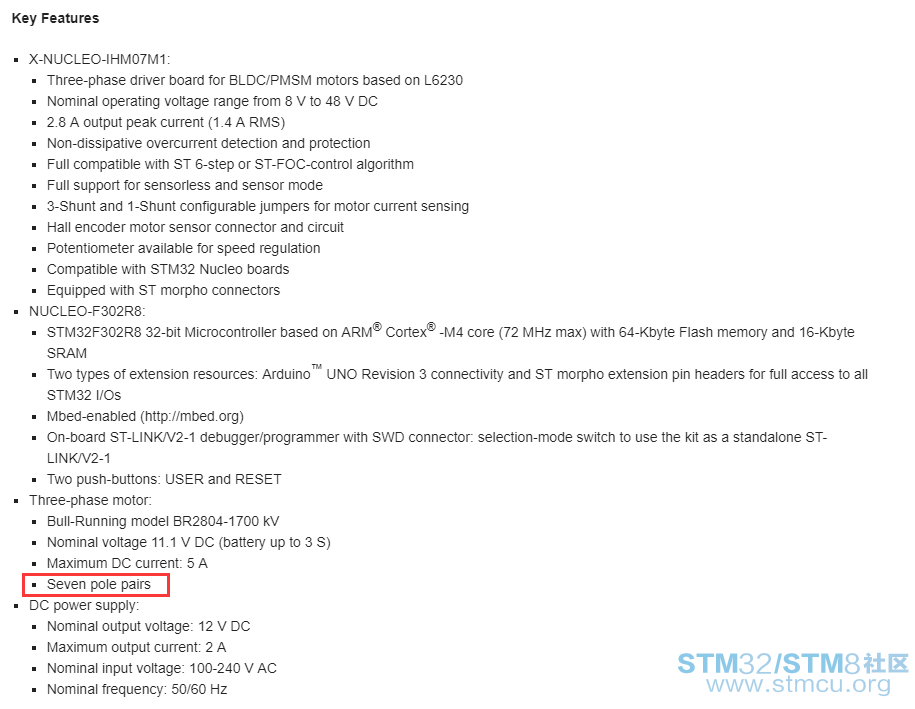

    b.官网参数
* l3 ~2 o% m3 r) [8 t* @9 T         2.png 6 W; Y/ Q2 E) h$ b1 K
5 D, n0 W/ F9 i) X5 u+ d
% y. \+ X$ {8 c+ M( W$ ~' ^
    c.电机磁铁数

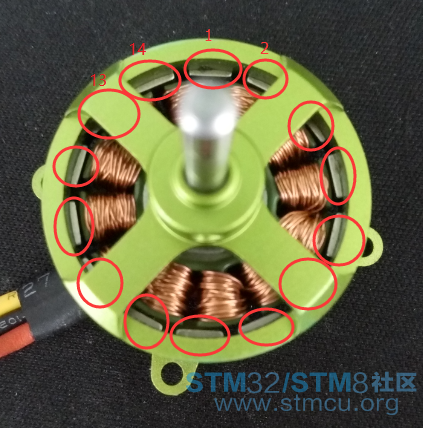

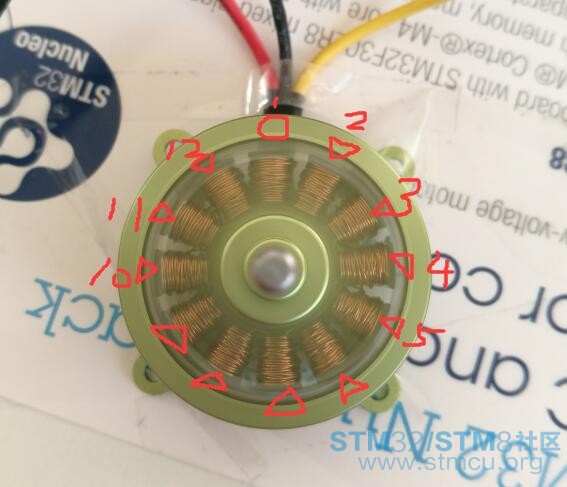

- t2 ^$ C% r& z         3.png 6 A( F" x4 A$ ^
# N( T: m% [5 L/ N' @
2.转速最大确实是1.9w转,是因为11.1*17000=1.887w转,而不是12*1700=2.04w转。之所以测试达不到最大转速,是因为IHM001驱动能力不足,因为IHM001驱动电流只有2.8A,而电机最大电流是5A。7 t2 t2 z! i& i. E1 @
5 O$ ~2 u* ^% t  R3 }* S
" c0 C8 n& v8 }* ?2 n/ v2 Q5 C! w
3.刚才试了下将极对数改为6,确实能测出1.8w的转速,但是这是因为参数错误导致的,真实转速还是1.6W。因为原本7对一圈,现在变成6对一圈,所以1.6 * (7对 * 2) / (6对 * 2) = 1.8w
, w! ^$ c' {4 e; ^# H" v* ?) l5 p1 `- ?3 u
  l, C! Y+ Y3 a& p7 h
踏平幼稚园 回答时间:2017-12-27 11:32:20
lh07 发表于 2017-12-20 13:556 H# H) R: O. Y5 O0 y9 Y7 Y. s
按照你的意思,我的电机就是6对极,但是按照6,电机转速不对,按照7则可以,转速17000转
3 b; t. z1 r* c$ l0 Q ...
: U) `' T- c& a: k  ?" g: J7 S. w
极对数不是线圈数,图里磁铁看不太清 先确认下磁铁是几对
  m4 V% R9 a  _6 x如果磁铁对数是6  但是转速不对  最好示波器抓一下电机线上的波形 根据波形频率算一下转速 看是不是与软件显示一致
lh07 回答时间:2017-12-20 13:55:07
踏平幼稚园 发表于 2017-8-28 10:17
/ Z5 z* _  m. @& Z9 x1.极对数肯定是7    - K$ F0 m% D6 `4 z
    a.手册参数6 g/ K) f  ^, h0 V3 M0 T1 m

/ v" {& y# g2 a( l; @! ^) V# ~
按照你的意思,我的电机就是6对极,但是按照6,电机转速不对,按照7则可以,转速17000转
, D# F+ A9 b& N5 \# u
zero99 回答时间:2017-8-24 10:48:31
学习了,谢谢分享
小小超 回答时间:2017-8-26 10:17:18
原创精神必须顶一下!~
小小超 回答时间:2017-8-26 10:20:51
极对数那里应该选择6,转速应该是1700*12,测出来的是16000转,似乎偏低了。我的测出来大约18000多。
小小超 回答时间:2017-8-28 10:25:41
踏平幼稚园 发表于 2017-8-28 10:17
# V/ g1 P$ N2 \* g1.极对数肯定是7    / d$ o4 |% M; F) Q  X# f' p
    a.手册参数
0 _) v) f8 l: H. x, [+ H

4 V2 X" s6 m7 \2 L6 d+ _3 s是我搞错了。应该是7.
Sokit2 回答时间:2017-8-31 18:30:18
samhong 回答时间:2017-8-31 21:46:28
谢谢楼主的分享!签到签到
epochal 回答时间:2017-9-1 06:59:24
很详细,很有用!
wtliu 回答时间:2017-9-1 10:02:52
就想知道这个电阻和电感的测试算法
蜗牛慢慢爬爬 回答时间:2017-12-14 15:39:06
ls2013211536 回答时间:2018-4-25 08:48:23
如果我采用的板子是没有串口的我应该怎么用吗
ls2013211536 回答时间:2018-5-7 08:45:56
请问为什么我串口始终链接不上呢* R$ E9 P  n; z, i$ P# V
