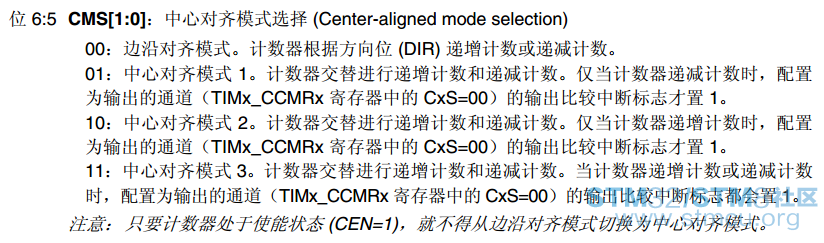

本帖最后由 creep 于 2017-10-17 14:41 编辑 # |; r* S: h) ~& ]. g2 E+ K . \- t6 D3 h3 [1 i% Q$ ~ 本文主要讲述如何配置单片机STM32F407VET6高级定时器1输出六路带死区互补PWM波形。2 c% u: t! [% o9 i& \3 i3 k J 高级定时器1有5种计数模式:% Y/ E3 e3 |- G3 n8 o& i TIM_CounterMode_Up、TIM_CounterMode_Down2 M4 R( P8 L T* D) ?# @0 _ TIM_CounterMode_CenterAligned1 TIM_CounterMode_CenterAligned2 TIM_CounterMode_CenterAligned3
9 k& }* j# N1 w- _, k0 q 6 t6 {: g6 u/ Y$ s" D6 ]9 L+ ` PWM输出有2种模式:TIM_OCMode_PWM1、TIM_OCMode_PWM2/ U. F9 a8 Q9 a h. ~

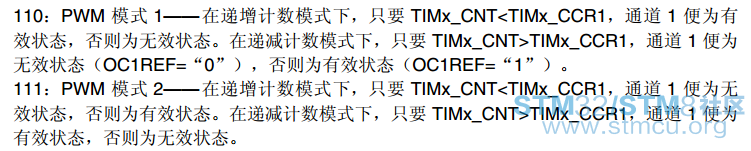

! `! |4 q1 \# X8 m- a' ~" n & }" V( r, l2 ^# d 本文以高级定时器1工作在TIM_CounterMode_Up模式,PWM工作在TIM_OCMode_PWM1为例讲述如何配置输出六路带死区互补PWM波形。- h5 e. s3 V( K 01:硬件说明0 g0 m# o8 V+ E+ S0 t! u7 u

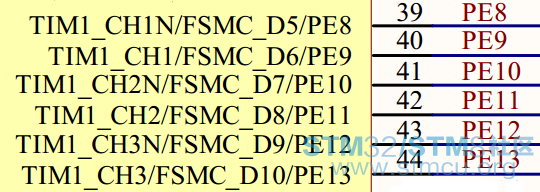

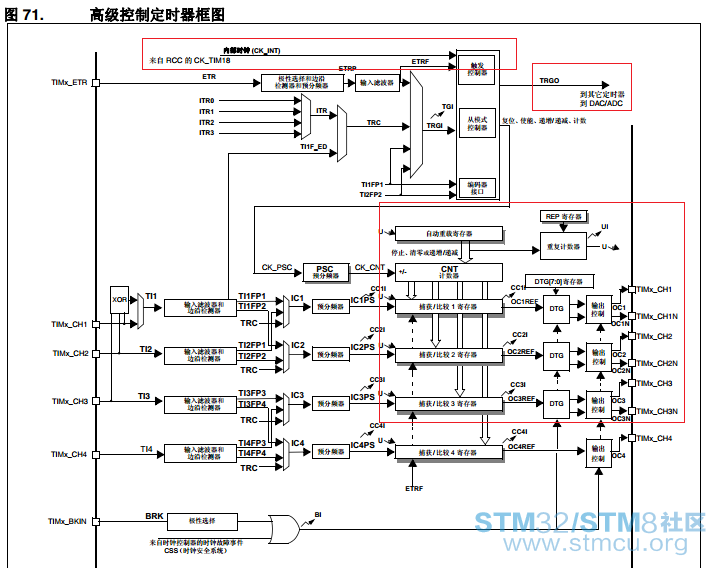

TIM1_CH1---->PE9 TIM1_CH1N---->PE8 TIM1_CH2---->PE11 TIM1_CH2N---->PE10 TIM1_CH3---->PE13 TIM1_CH3N---->PE12 5 y$ z' b$ i" y3 q R6 m02:定时器1框图 查看ST官方RM0090参考手册,高级定时器1框图如下:

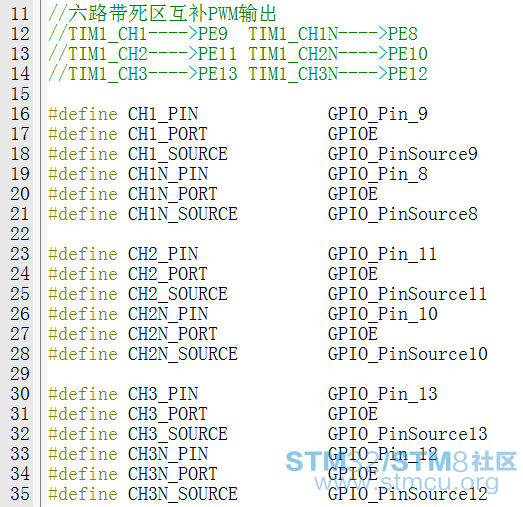

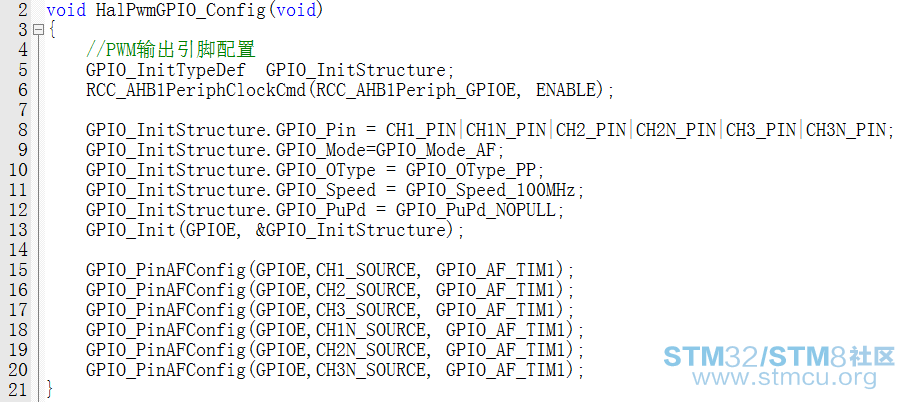

03:具体代码配置 (1)IO配置

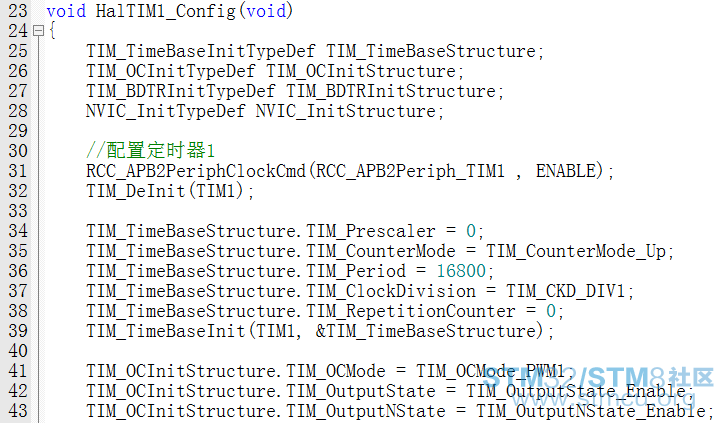

(2)定时器1配置 3 R+ g9 l- m7 r( U* N8 B* a p3 \2 z5 b$ P) O

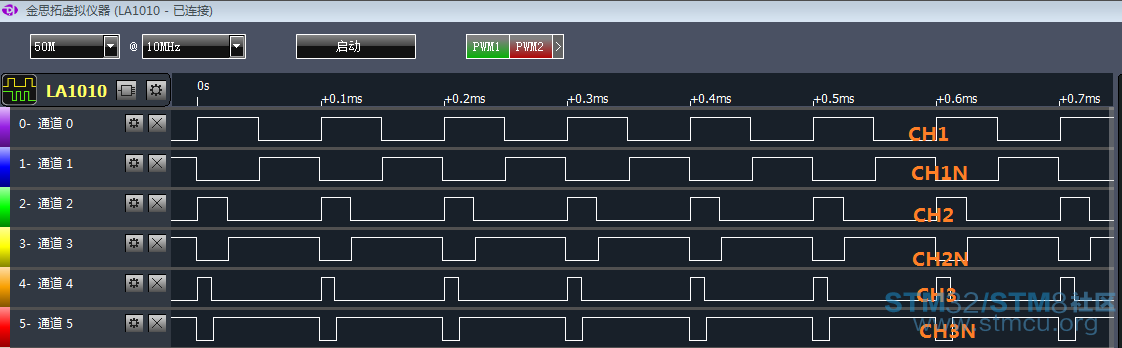

/ b! U( |+ y3 a9 S9 u3 L/ d O 04:实验测试结果* W, s% l2 }2 r (1)六路带死区互补PWM

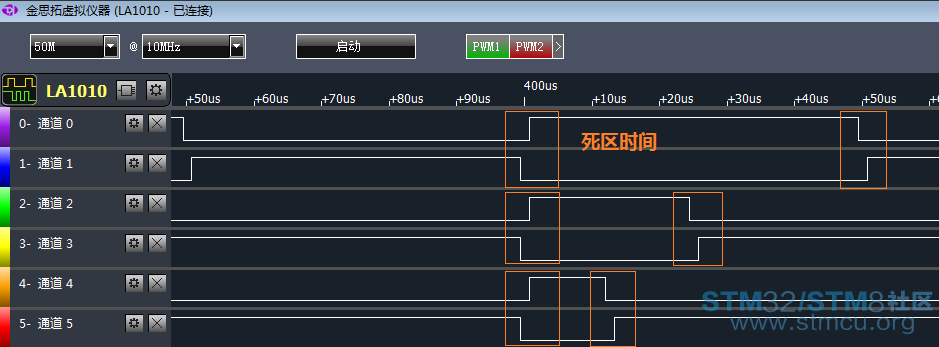

(2)死区分析* v1 o1 G; z1 E& c1 }9 w* q0 h
! @; I. \7 }3 q$ J z |
