鉴于各位大佬都熟悉STM32，我只是抛砖引玉LL库的性能也接近寄存器，很有实用价值，所以本贴只是探索LL库用来学习，各位大佬多多交流，大家的进步会更快。
7 H; \) A; E8 }7 X& c5 d* H  这里就不介绍LL库的背景了，咱们直接上点灯。
  硬件： STM32F030F4P6
$ k+ i; @( i% w# e4 G              板载的LED灯接PA4
  软件：CubeMX+IAR（V8.20）
6 h: N- U3 T! D            LL库版本V1.9.0
8 x2 ?: C% q  A0 s1 T2 }! ?
) l# L! }- y2 n! ~& k     不多说，CubeMX不会用请看官方PDF，我直接贴图：

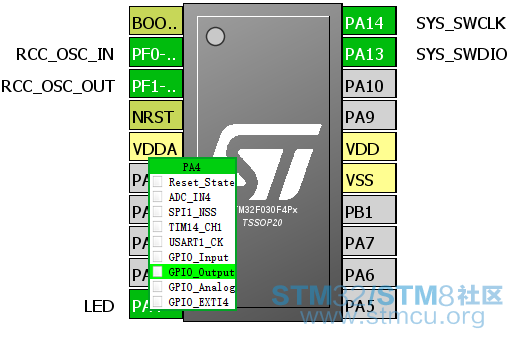

' f, `/ q% L8 p4 q% F7 e 这里库选择LL库，然后生成代码。
以下是主函数，其余的都未改动。
) P1 |) p) v( G  ^int main(void)
; M- W) g2 h, j/ n% u{

9 X- r( o/ K7 a( {* l  /* USER CODE BEGIN 1 */
. K9 ~3 @6 v7 N* X; t# V, ^6 b( [
' a4 V+ P* ~/ i% x3 O9 @! B5 d+ K0 F4 |  /* USER CODE END 1 */
' ~  n7 t) Z2 f  D
  /* MCU Configuration----------------------------------------------------------*/

& g! Z9 z6 E% V* J  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  LL_Init();

6 a/ I  o6 W6 J  {& I  /* USER CODE BEGIN Init */

  /* USER CODE END Init */
% B9 j, }' [% w# X
$ S$ a! z1 r* h, P  /* Configure the system clock */
% u0 I+ `, f7 X( ^+ W7 k( B  SystemClock_Config();

) p5 f3 q) ]# o* M' y4 v  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */
" s+ @) d6 U( k( _/ t1 D
  /* Initialize all configured peripherals */
* T2 A" u. r  @1 }& o4 V; j6 R, P  MX_GPIO_Init();
# x# \3 x8 R2 Q1 K
  /* USER CODE BEGIN 2 */
8 R7 M9 [9 H  h' P2 v% Q. e
7 o. h* _* B# _3 l+ T7 P" y! ^; O  /* USER CODE END 2 */

  /* Infinite loop */
, g, t7 Y# J7 _/ ^, {9 v  /* USER CODE BEGIN WHILE */
) c* f( {4 }. f+ z$ x  while (1)
. p3 x6 g$ Z0 s: P3 K5 `  {
, B' X! h. `* ?+ D7 v  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
  LL_mDelay(50);
  LL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
5 G% H4 N5 S, x0 c8 H  }
0 Z9 k3 N9 Q8 d  /* USER CODE END 3 */
}
3 @  u+ b! i' f; T3 w8 L+ @
1 g) o, c. V% l- Z5 d# t你以为就这么完了吗-***********************************************************************************************************************************************************************************************************************************************************************************************************************************************************-
并没有
本人发现一个问题：
  LL_mDelay(50);
  LL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);这样是可以翻转的
如果改成
9 g' h, n2 f% _* y  LL_GPIO_ResetOutputPin(LED_GPIO_Port, LED_Pin);//输出低电平
  LL_mDelay(50);
- `9 N7 w9 l1 f0 f& j  LL_GPIO_SetOutputPin(LED_GPIO_Port, LED_Pin);//输出高电平
* R7 A& ]) }; e3 J并未发生翻转现象。
; ?' E9 g$ @9 K* H经过一翻摸索改为：
  LL_mDelay(25);
  LL_GPIO_ResetOutputPin(LED_GPIO_Port, LED_Pin);//输出低电平
$ a3 E6 X, z3 B5 L5 Q  T- e1 a* Y  LL_mDelay(25);
" k8 F3 H" K2 _8 Z" z4 K  LL_GPIO_SetOutputPin(LED_GPIO_Port, LED_Pin);//输出高电平

正常翻转，有没有大佬解释一下，本人不擅长寄存器，我对那些解答一些困惑的大佬表示十分感谢。
% p3 H* ~- Y& v: |
看大家对此贴的讨论，再写出操作其它外设的代码。后续出PWM（已完成）的操作。有可能还有L4的帖子。谢谢大家支持我的一帖。

. u6 e5 s1 w" Y" a）

' M  v6 M* o, v5 `# I$ j* j继续阅读：
- _( _+ e5 ?, `; m7 ?' n+ sSTM32F0的LL库使用（二）
STM32F0的LL库使用（三）

  LL_GPIO_ResetOutputPin(LED_GPIO_Port, LED_Pin);//输出低电平
  LL_mDelay(50);
  LL_GPIO_SetOutputPin(LED_GPIO_Port, LED_Pin);//输出高电平
6 P$ \! X! F# O$ D% l0 p这是输出高电平后立马就又改成输出低电平，所以看不出来高电平了，要再加一个延时函数

在 while(1) 内输出低电平后延时再输出高电平，然后又会再输出低电平，这样的流程应该会被编译器优化吧！

whtt 发表于 2018-1-6 08:34
+ D% t9 [, D; jLL_GPIO_ResetOutputPin(LED_GPIO_Port, LED_Pin);//输出低电平
& B) V! f9 {" \* g8 s8 C  LL_mDelay(50);
  LL_GPIO_SetOutputPi ...

2 e6 U8 c5 E. M$ p正解

谢谢分享！！！

学习学习LL新生事物

anywill 发表于 2018-1-7 07:52
学习学习LL新生事物

( k! J# r- g1 H# v  n: p1 L谢谢大佬

pythonworld 发表于 2018-1-6 18:02
谢谢分享！！！

+ c! y. J3 T7 x2 J! ?; ?$ {大佬，客气

对应用LL有帮助

以前写汇编的，一般不用延时的方法，这样CPU效率低，是不是应该换一种程序结构？

whtt 发表于 2018-1-6 08:34
$ f" g: L' A" f$ v( sLL_GPIO_ResetOutputPin(LED_GPIO_Port, LED_Pin);//输出低电平
  LL_mDelay(50);
  LL_GPIO_SetOutputPi ...

0 _( G# }; |( t8 S1 q, Z/ ?这个是低级错误了
