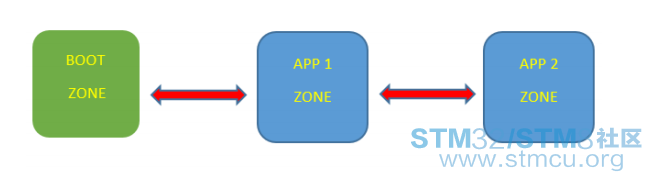

对于 STM32 用户,经常会涉及到通过用户启动程序实现对用户应用程序的更新升级。一般来讲,用户启动程序主要用来跟外界通信,获取新的用户程序代码并实现对用户代码区的应用程序升级。用户应用程序是指实现各种用户功能的代码。 在这个过程中,往往需要做从用户引导程序区(以下简称【BOOT 区】)到用户应用程序区(以下简称【APP 区】)的跳转,有时可能还需实现从用户应用程序区跳回到用户启动程序区,甚至不同用户程序区的互相跳转等操作。在这些跳转过程中,常常有人的开发工作在此遇到阻碍,甚至破费周折。7 Q4 [, \% Q# ~- t 6 Z5 m$ k& ]* Z, V# K# v% g STM32F0 代码区跳转 * z( J% _" x8 ~, B 在此我们以 STM32F0 为例,就芯片内不同程序区的跳转问题做些交流与介绍,限于篇幅,这里仅直接介绍具体操作和注意事项,不做过多拓展介绍。相关知识点可阅读 STM32 芯片参考手册、STM32 相关内核编程手册。 下面介绍中提及的集成编译环境是指 ARM MDK,硬件基于 STM32F072RB Nucleo 开发板。 0 k: Y6 p0 F1 d 后面我将逐一介绍不同跳转操作的基本流程和注意事项,涉及以下三种情况:7 W3 Y# f2 U, ` 1. 从【BOOT 区】跳转到【APP 区】 2. 从【APP 区】跳转到另外新【APP 区】8 U9 v! @. @8 A3 Z R# @ 3. 从【APP 区】跳回【BOOT 区】' A5 H N1 Q5 c' [8 o; A 6 }6 G1 c! @1 b' d 一般来讲,不同区段的执行代码我们通过建立不同的工程项目来实现,最终将不同区段执行代码写入芯片。这里假定 BOOT 区对应的内部 FLASH 地址段为 0x8000000—0x8004000,APP1 区对应的内部 FLASH 地址段为 0x8004000—0x8008000, APP2 区对应的内部 FLASH 地址段为 0x8008000—0x800C000.
' l' b& R6 r* R. Y/ `$ X: D 先说从 BOOT 区跳转到 APP 区。这个跳转代码比较简洁、简单,注意跳转前要关闭刚才程序区开启过的所有中断使能,保证所有中断请求位都被清除,不是简单的关闭总中断,否则往往隐患多多。BOOT 区相关跳转代码如下:8 Z P: }; S+ W* h: o

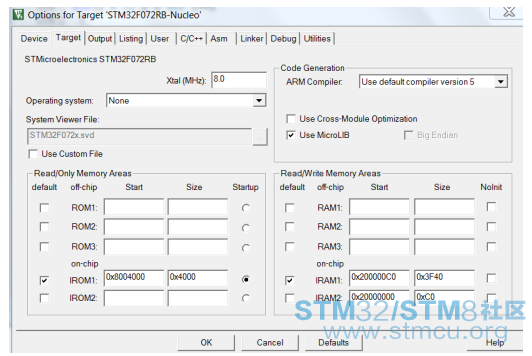

IROM1 的配置就是 APP1 代码摆放的起始空间地址及长度。IRAM 的配置要注意先保留 48个字的空间用来存放中断矢量表的内容。因为 stm32F0 芯片的中断矢量表的大小就是 48个字(即 0xc0 字节)。至于剩下的内部 RAM 空间大小由芯片本身的 RAM 容量决定(这里是基于 STM32F072RB 芯片,其内部 RAM 总容量为 0x40000)。' a# s9 r; R2 B6 c0 n( d 另外一件很重要的事情就是做中断矢量表的拷贝。在 APP1 区的 main()程序开头部分,将放在 flash 程序空间起始部分的连续 48 个中断矢量地址表拷贝到内部 RAM 的起始地址段。 ; J/ I' n( U$ N( M4 N! } 即将矢量表从 0x8004000 地址开始拷到 0x20000000 开始的连续 48 个字空间(前面提到的存储配置正是为了配合这个拷贝操作)。基于 MDK 环境的参考代码如下:* i. w) L+ \3 z# o S ; e0 D! L% {& X8 N$ ^: G) N G4 I9 ` ... ! [( o+ K! k7 H/ Y+ {1 a @# H 了解更多,请下载后阅读 下载地址1>> 下载地址2>> 更多实战经验>>6 w+ ` H7 H. c) G4 c 5 u. z% L( B4 [, H! z6 i1 j4 } |
