我不是开玩笑。这绝对是一个光立方，其表面由贴片 RGB LED制成。

描述

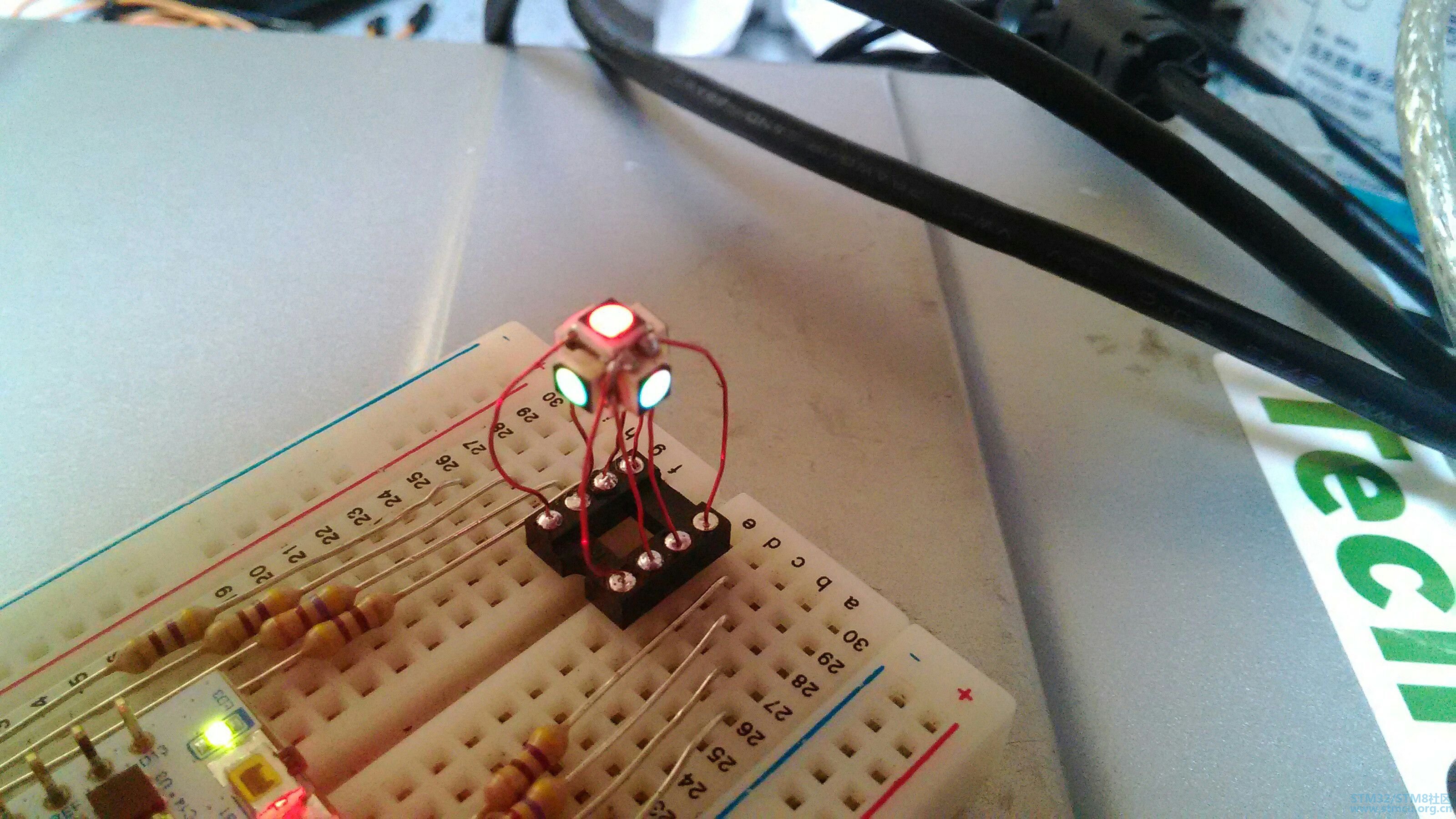

1x1 RGB 光立方，使用了6个贴片RGB LED。

特点:
- 3.0×3.4mm 贴片公共阳极RGB LED
-立方体的尺寸约为6×6×6mm
- 8针封装
-可独立点亮表面
-所有零件都是手工焊接的

4*4*4版本

细节

这个项目使用贴片 RGB LED作为立方体的表面，这不同于其他常见的光立方项目。
如下图所示放置发光二极管，每个角落的引脚焊接在一起(立方体的另一侧相同)。

通过Charlieplexing算法，切换引脚的输入/输出模式，
我们可以点亮一个具有全色能力的面，而另一面不亮。
快速重复这一过程，立方体的所有6个面都可以被8个引脚独立照亮

具体效果见视频

成分
6×贴片RGB LED- OSRAM LATBT66B
1×STM32F303K8

stm32代码见bitbucket
