将th-thread 代码搬运到STM32F407开发板上。

一、下载rt-thread源码

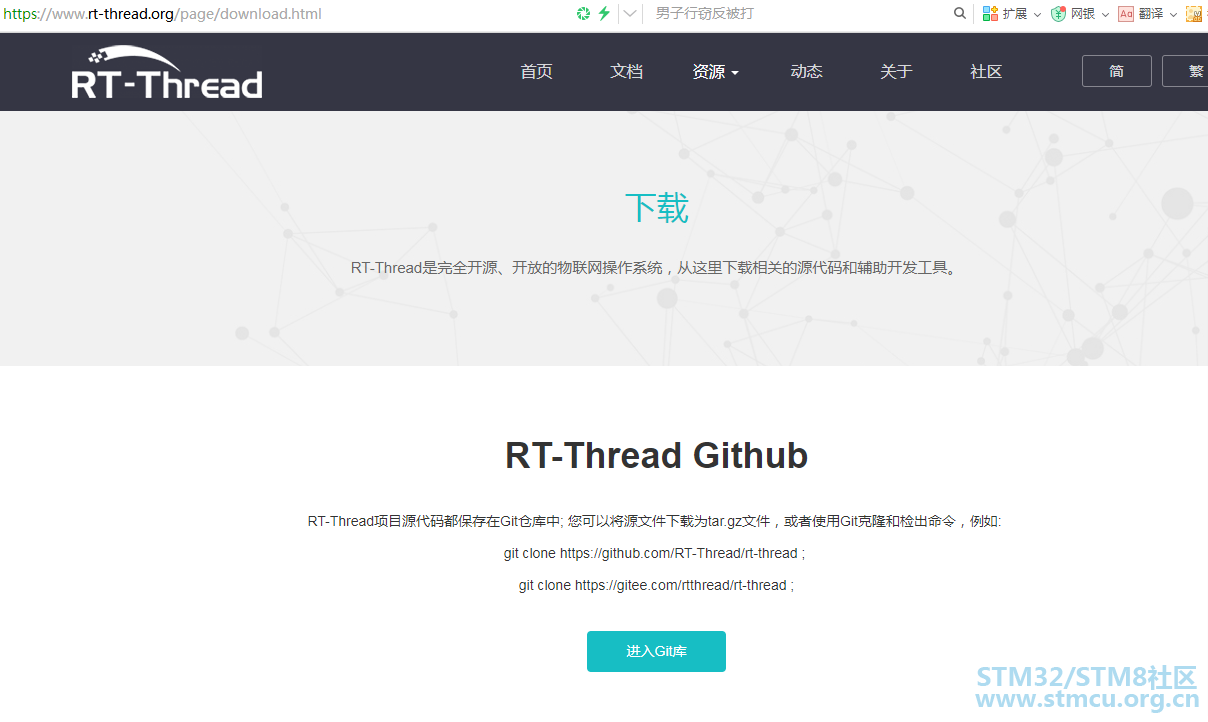

      下载地址：
         1.1、rt-thread官网
         1.2、github下载地址

二、整理文件

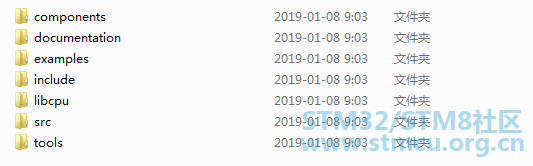

2.1、rt-thread 源码下载后，拷贝出下面文件夹

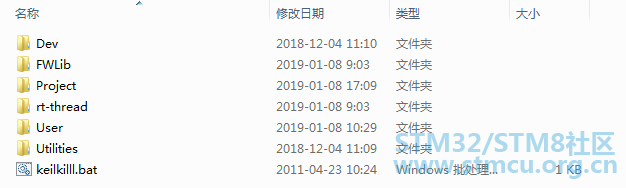

2.2、将rt-thread文件复制到自己创建的文件中，下面是我创建的项目文件目录。

三、创建项目文件

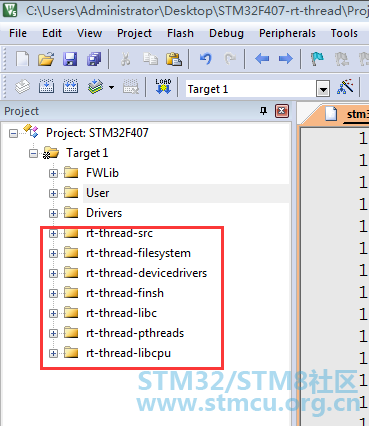

3.1、将rt-thread源码文件添加到对应的文件

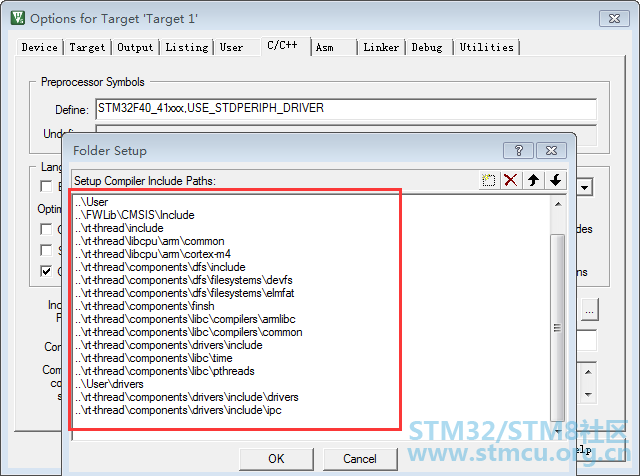

3.2、添加头文件

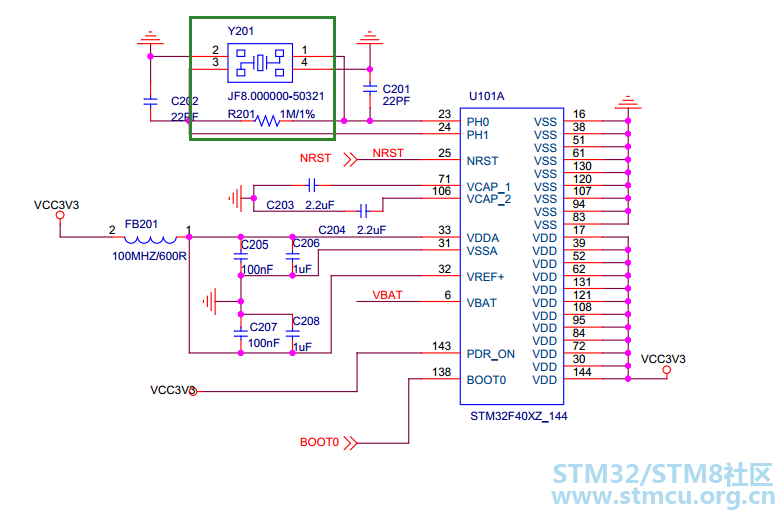

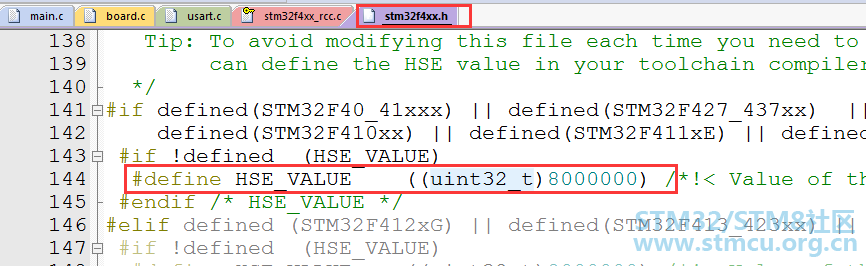

3.3、修改代码
代码主要修改的地方：

1、main.c的程序添加部分
  main.c
int main(void)
{
      /* disable interrupt first */
rt_hw_interrupt_disable();    //添加代码
/* startup RT-Thread RTOS */
rtthread_startup();    //添加代码

  while (1)
  {
  }
}

2、硬件初始化，有关串口部分。
void rt_hw_board_init()
{
/* NVIC Configuration */
NVIC_Configuration();

/* Configure the SysTick */
SysTick_Configuration();


            stm32_hw_usart_init();                                              //串口初始化
            rt_console_set_device(RT_CONSOLE_DEVICE_NAME);

#ifdef RT_USING_HEAP
rt_system_heap_init((void*)STM32_SRAM_BEGIN, (void*)STM32_SRAM_END);
#endif

rt_components_board_init();

#ifdef RT_USING_CONSOLE
rt_console_set_device(RT_CONSOLE_DEVICE_NAME);
#endif
}
   3、根据硬件修改串口代码。

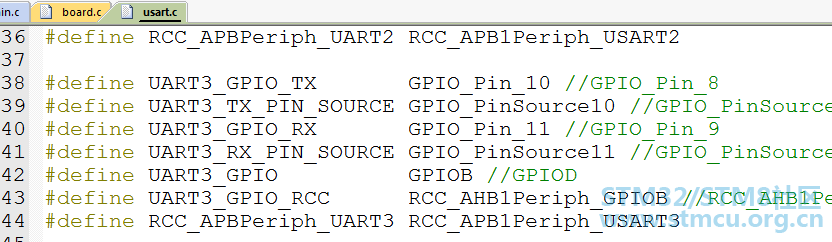

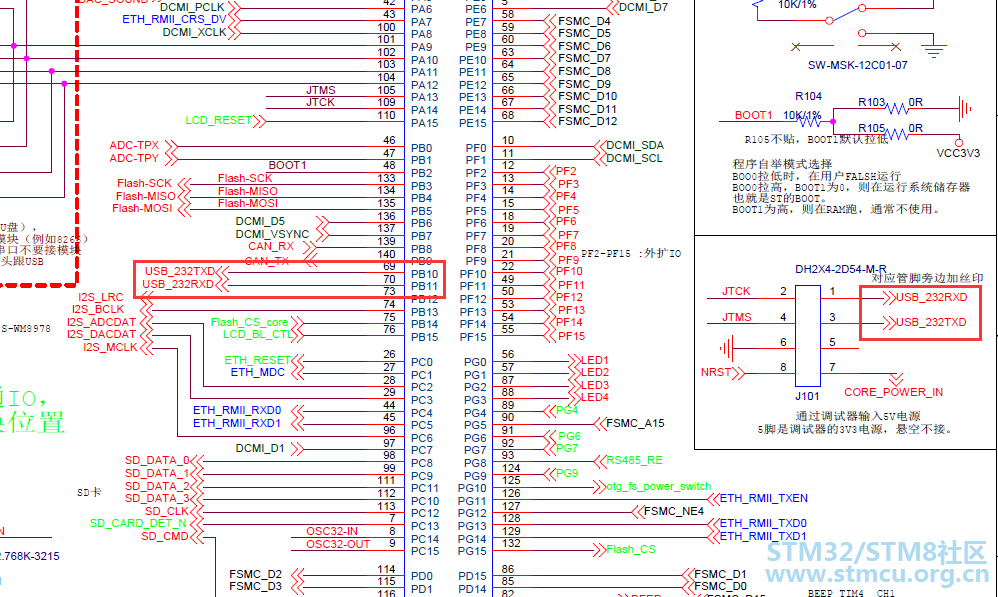

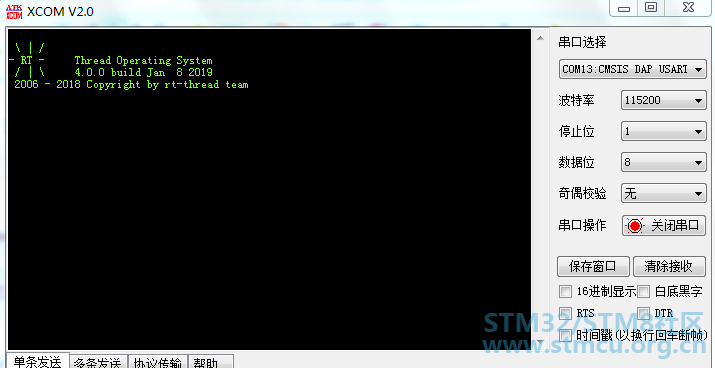

   串口硬件端口使用的是PB端口
