Azure物联网中心与nanoFramework

[复制链接]
木木&点点 发布时间:2019-3-10 11:26
本帖最后由 点点&木木 于 2019-4-13 10:34 编辑
3 L; v- d% _$ f
( q+ A' B8 U. a: r
9 h2 E% t4 A0 p9 M
/ o; O, }- m0 t1 O
硬件组件
STMicroelectronics STM32F769IDISCOVERY  ×  1

. ^; ~8 U- R( g3 Y$ r+ T8 Z
概观
该项目旨在说明使用nanoFramework C#构建连接设备是多么容易。该设备将使用AMQP连接到Azure IoT Hub。
Azure IoT中心
     如果您不熟悉Azure IoT Hub,可以在产品页面中找到所有相关信息。您需要Azure帐户才能使此项目正常运行。如果您没有,可以在上面的产品页面上打开一个免费帐户。

& Q; |) |) e( ~: z4 i' A
AMQP
     这是在应用程序或组织之间传递业务消息的开放标准。代表一个先进适用的中号essage Q ueuing P rotocol。它是国际标准(ISO / IEC 19464),也是物联网广泛接受的协议标准之一。

# Y% `: E, V7 {, s
我们将使用AMQP.Net LiteC#库,它是.NET Framework的轻量级AMQP 1.0库。

9 a' K! t) z" H% r9 `2 t! A" w$ m) X
% M4 h# Q; K# i5 d. y+ V9 K
设置Azure IoT中心
如果您已经安装了Azure IoT Hub,则可以跳过此步骤。
登录Azure门户,创建IoT Hub实例。你会看到类似的东西:
7 U( s, ]2 e' X2 X2 }/ v8 w4 j

: i7 X  s$ @/ [- i5 Y2 B6 ]7 F

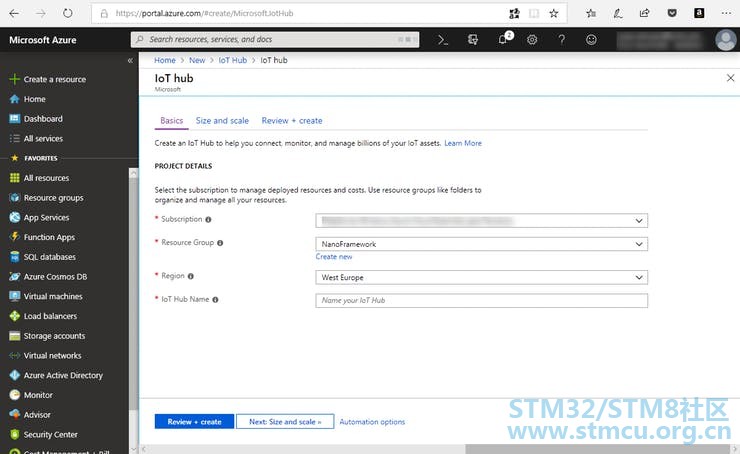

在Azure门户中创建Azure IoTHub资源

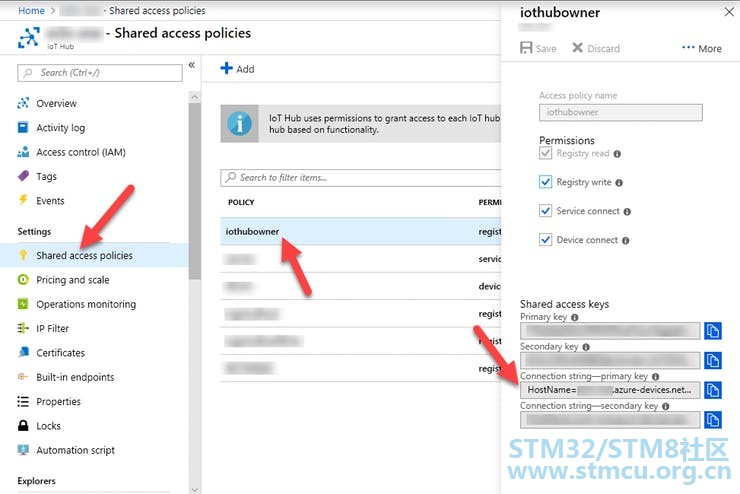

成功创建其中一个后,您将需要访问密钥。在IoT Hub页面上,导航到Sharedaccess policies 页面并获取iothubowner 策略的连接字符串。

; b* q" v0 X2 ]7 Y+ e& b5 \. O. i
Azue IoT Hub资源的连接字符串

& |9 B2 N0 \0 s  s# R0 k

1 m% T, C0 Y) i& v+ P
管理物联网中心
   对于IoT Hub的基本管理操作,监控甚至向设备发送数据,您应该安装DeviceExplorer应用程序,该应用程序是AzureIoT C#SDK的一部分。按照自述文件中的说明下载预构建设置,或者您可以选择克隆存储库并自行构建。

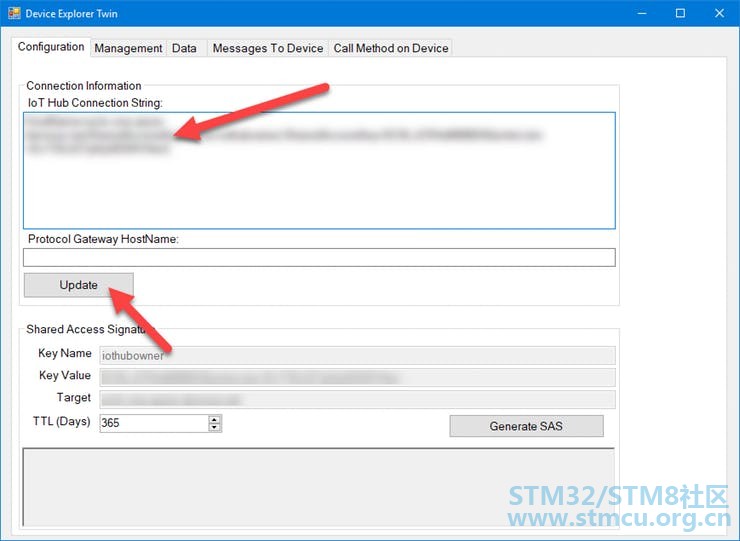

   启动Device Explorer应用程序后,在相应字段中输入您从Azure门户获得的连接字符串,然后单击“ 更新” 按钮。
- N: }! J( _+ d+ T7 e

' Y' g, r. Z+ g% u9 l# O+ l+ v' @) G

4 i: K+ j; V* g7 n
在Device Explorer中输入连接字符串

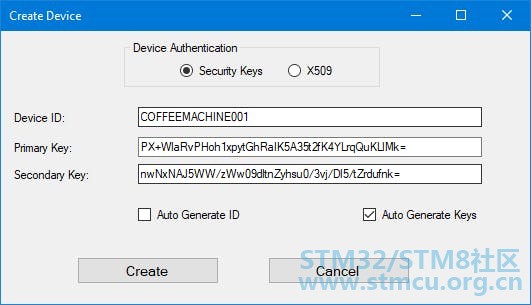

下一步将是创建一个设备。转到“ 管理” 选项卡,然后单击“ 创建” 按钮。
! \& d$ I' E  V1 C

" h3 p3 W$ {  b+ F& g! S
创建新设备
只需输入设备ID,应用程序就会为设备创建随机验证密钥。你不必担心这些。

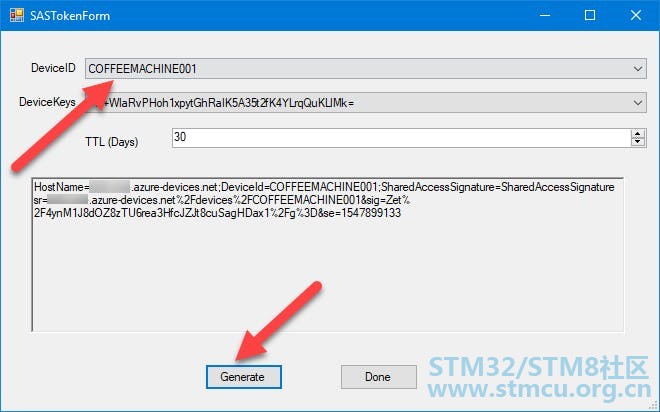

返回Management 选项卡视图,单击SASToken 按钮,该按钮将打开为该设备创建共享访问签名令牌的工具。

4 G/ |7 N* D8 a( b
1 |* f9 n4 Q; T  [8 j3 j" [# \
为设备生成SaS令牌
立即复制生成的SaS令牌以在C#应用程序中使用。
这里值得一提的几个方面:令牌是专门为此设备生成的,属于此IoT Hub实例,并且在TTL字段中设置的持续时间内有效。
) K+ g  _1 f/ t2 @
IoT Hub客户端硬件
   我用这个项目的STM32F769IDISCOVERY板用nanoFramework 图像闪烁。对于运行最新nanoFramework 映像并具有网络功能的任何其他电路板,这将完全相同。

9 i, ]4 {  Q- Z; s, B4 f& B

' y* Q8 C0 J9 _2 V) r

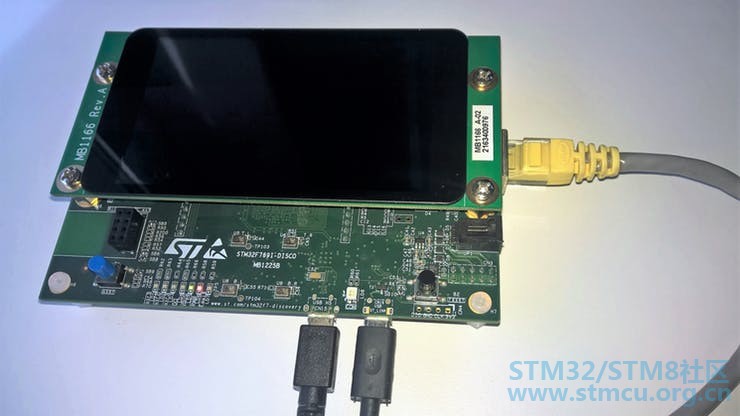

SMT32F769IDISCOVERY连接到USB和以太网电缆
C#IoT客户端
我假设你已经安装了nanoFramework扩展,正确设置了VisualStudio 。
      从nanoFramework 示例repo中获取代码并在Visual Studio中打开解决方案。解决方案加载后,设置Azure.IoTHub 具有启动项目。
      接下来编辑Program.cs 并替换与IoT Hub相关的文件顶部的常量。

$ n$ l" z5 \7 i7 u4 u
const string iotHubName = "my-hub";
const string device = "COFFEEMACHINE001";
const string sasToken = "SharedAccessSignaturesr=my-hub.azure-devices.net%2Fdevices%2FCOFFEEMACHINE001&sig=%2FjXfhNvUpxtIM0%2F%2Bb8fCc5l0QWfmEGliSkGqQm3cds4%3D&se=1547902598";
0 w  j# k+ m5 b. J  ~+ o
确保你:
       -您输入的是IoT Hub名称。只是名称,而不是完整的URL .- SaS令牌字符串正是在初始“SharedAccessSignature=”之后显示的部分。
        当按下板上的蓝色用户按钮时,应用程序将向IoT Hub 发送随机温度,并在从IoT Hub 收到消息时向调试控制台输出消息。这说明了AMQP设备的双向通信功能。
       继续探索代码,下一个有趣的部分是在解析IoT Hub设置的工作线程的开头。
       您可以看到正在计算的IoT Hub主机的完整URL。
       应用程序使用SASL PLAIN  Azure IoT Hub进行身份验证,并使用由设备资源管理器工具生成的Sas令牌。这样做的目的是设备密钥永远不会通过线路发送,从而消除了潜在的安全漏洞。
      AMQP身份验证的用户名将由设备ID和IoT Hub名称组成。像这样:{deviceId}@sas.{iothubname} 。
      密码是如上所述的SaS令牌字符串。确保只输入相关部分,否则验证将失败。
      此代码块的最后一个有趣位:发送和接收端点。它们根据以下模式由设备ID组成。
      发送设备到云消息:devices / {deviceId} / messages / events 接收云到设备消息:devices / {deviceId} / messages / devicebound
      现在让我们设置设备以了解名为settemp 的属性的消息,该属性包含具有新温度设定点的整数值。这是OnMessage和OnAction处理程序的代码。
/ f6 A9 ?2 P0 r3 G. S0 i& a
private static void OnMessage(IReceiverLinkreceiver, Message message)
{
   // commandreceived
   int setTemperature = int.Parse((string)message.ApplicationProperties["settemp"]);
   OnAction(setTemperature);
}
private static void OnAction(int setTemperature)
{
   Console.WriteLine($"received new temperature setting: {setTemperature}");
}
( M+ I" [; x# H
      最后需要注意的是,nanoFramework 设备应该通过使用Network Configuration窗口或调整NetworkHelpers类中的相关代码来正确配置网络接口。

2 x2 [6 {, {6 A2 P2 n* m1 K' O: Y
连接到物联网中心
     要看到这实际上只是在Visual Studio上启动调试会话。C#应用程序将部署到设备并开始运行。

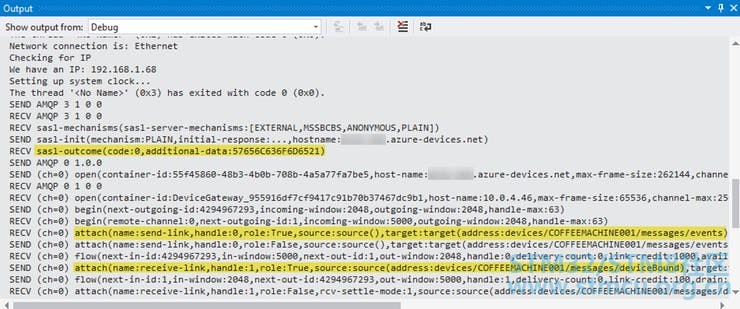

     由于AMQP跟踪级别设置为“帧和信息”,因此您可以检查Visual Studio调试输出窗口以了解AMQP连接发生的情况。
突出显示的是:验证步骤以及接收和发送端点的附件。

$ M, k' l$ K, `/ H
单击用户按钮时,会向IoT中心发送AMQP消息

( M5 C  w% v8 c# T
7 I" O2 \; N: j8 ?& w

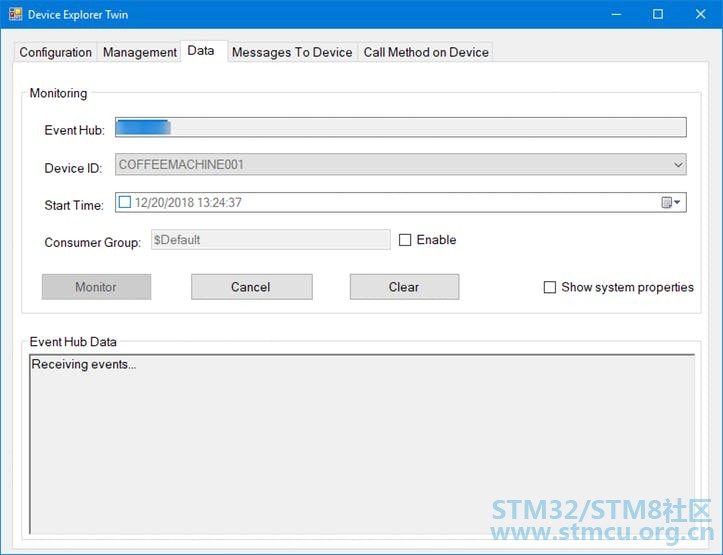

IoT Hub设备资源管理器具有监控功能,可用于监控从设备流向云的数据。转到“ 数据” 选项卡,然后单击“ 监视” 按钮。

3 o& T9 M1 s$ Z. C& h3 T

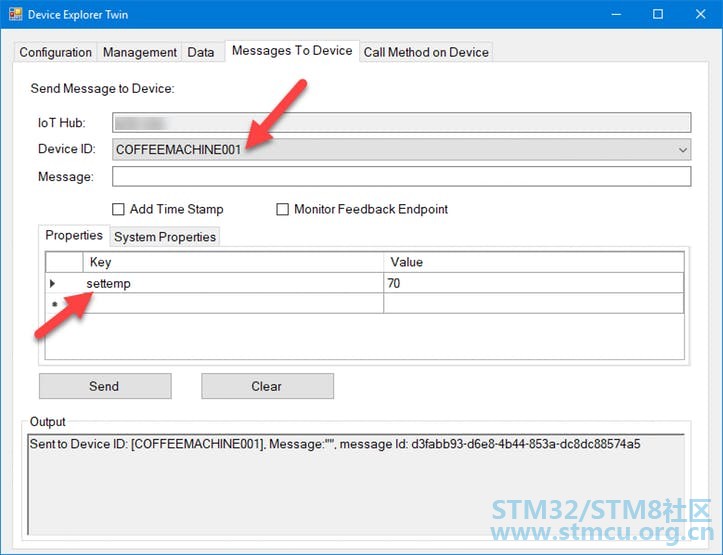

要测试云到设备的通信,请转到“ 消息到设备” 选项卡,在下拉列表中选择设备,添加值为70 的属性settemp ,然后单击“ 发送” 按钮。
' k  \! Q3 M# Q) S4 J  p' L0 |
消息在IoT Hub上排队,输出显示消息ID。由于设备已连接,因此会立即收到消息。
这是我们在Visual Studio调试输出窗口上得到的:

) S0 E/ W0 \7 D7 Q9 u
把它包起来
       这是一个关于IoT Hub连接设备非常简单的演示。这里介绍了身份验证,发送和接收消息等基本部分。

        可以轻松扩展此代码以添加改进,例如:
- 添加错误处理和重试。
+ ^% z! v: l( k7 v" t( l( ^5 ~- 使用消息属性进行更复杂的处理。
1 M' |% P! ~7 q0 [2 O( g- 实施IoT Hub云到设备命令的处理。

& V2 c+ h. I1 p! I8 ~; v
