【STM32G4 NUCLEO G431RB】4.按键中断

[复制链接]
jundao721 发布时间:2019-9-14 18:52

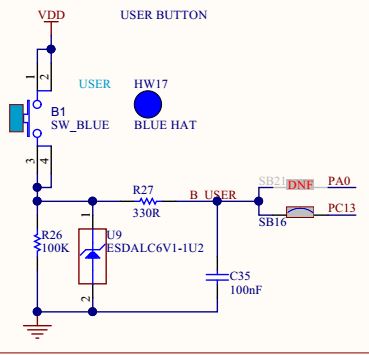

   本来不想写这个测试了,在单片机应用中算是比较常规了,后来发现这一版库函数定义还是蛮复杂的,反正比我想的复杂。尤其是中断这块还得需要熟悉。这个测试为了实现按键中断翻转LED灯。这些资源板卡上都有。原理图截图如图1所示:
/ f0 g: {; W8 E: ^, ]) N; Z4 L
   完成这个功能,就是初始化时钟,引脚定义,外部中断,写中断函数,基本就是这样。我研究了一下库函数,宏写的多,觉得读起来和移植都挺复杂的,就给改成原来熟悉的样子了,简化了一下。
     GPIO及中断初始化如下:

  1. GPIO_InitStruct.Pin = GPIO_PIN_13;
    " s& p$ l% F) j8 D* `  h7 F3 E0 u% b
  2.     GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    ! X+ t" t" K% {0 T
  3.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    2 w' b3 ?8 c) t, [5 p
  4.         /* Configure Button pin as input with External interrupt */4 t8 ?/ A2 S  t+ J! Z" @' D
  5.     GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;
    1 t# N3 i: w; B$ B6 K( Y
  6. 3 x" R  z- L& }9 C* n4 ~1 {/ |
  7.     HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);  `% C/ f/ y7 a
  8. : U+ ~2 p0 z6 A, t
  9.     (void)HAL_EXTI_GetHandle(&hpb_exti, EXTI_LINE_13);& a: W  K' c- J8 W( W: ~; `
  10.     (void)HAL_EXTI_RegisterCallback(&hpb_exti, HAL_EXTI_COMMON_CB_ID,0);  I6 d: ^' _* q3 |9 `* b
  11. , G- X$ g! `; B1 q& g; q6 v1 Z
  12.     /* Enable and set Button EXTI Interrupt to the lowest priority */
    8 V3 v2 M6 w1 ~1 ~  i" p7 c
  13.     HAL_NVIC_SetPriority(EXTI15_10_IRQn, 0, 0x00);" F9 D) j- K- N7 s! c
  14.     HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);
复制代码
0 p+ s" [1 l0 f- F" t3 w6 F1 N
  调用外部中断Callback函数:
  1. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    - g' s/ d3 E8 }$ E2 @) n
  2. {
    / X3 C8 y3 Z  R5 |, o
  3.   if (GPIO_Pin ==GPIO_PIN_13)  K2 B) P: A* M2 [" C7 f* l! ~4 s
  4.   {/ @9 ~5 x$ [4 @
  5. //    UserButtonStatus = 1;( _( R/ {/ f# O, o1 |
  6.                 HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
    2 R# T" T* S7 M9 [
  7.   }
    * h" C6 q. M# s& h7 W
  8. }
复制代码
  哦,对了,在初始化main函数中,初始化一下LED引脚的初始状态。
  1. GPIOA->BSRR = GPIO_PIN_5;
复制代码
  这个测试主要就是熟悉外部中断的练习。

, X8 c9 I& f; o7 t( o
  效果如图2所示:
4 Z$ M# x, w/ l0 V4 a6 X3 r

图1

图1

图2

图2
