STM32MP1多核微处理器，带有650Mhz主频的cortex-A7双核以及一个主频为209Mhz的cortex-M4核，即片内拥有三核。很多STM32新老用户对STM32MP1表现出浓厚的兴趣，纷纷从ST或者其它渠道购买到了STM32MP1的开发板。当用户拿到开发板之后，如果本身就有丰富的linux经验，自然可以按照

http://wiki.st.com/stm32mpu的指南，先安装运行linux操作系统的PC，再一步一步使用linux上的命令行，将STM32MP1跑起来。

然而，很多STM32用户，虽然有着非常好的嵌入式开发能力，但并没有linux的PC环境或者linux的相关知识。在这种情况下，如果他们想学习STM32MP1或者评估是否应该在项目里使用STM32MP1，该怎么办？

显然，非常重要的第一步，是让STM32MP1开发板在用户手上动起来。那么，在不懂Linux，在没有Linux PC的情况下，是否有可能借助STM32生态系统，让这些用户快速并轻松迈出第一步？

答案是肯定的。STM32用户可以在Windows上借助STM32CubeProgrammer图形界面编程工具以及STM32MP1官方预集成的入门开发包（STM32MP1 Starter kit）轻轻松松将STM32MP1开发板点亮。

开发板点亮的全过程，不需要记忆命令，也不需要手工输入命令。开发板点亮之后，意味着你拥有了一台运行在STM32上的微型PC。用户可以外接鼠标与键盘，外接显示器或者直接使用开发板所带的触摸屏进行STM32MP1的人工智能，3D GPU等演示，甚至输入Linux命令。

本文将重点描述用户如何快速入手STM32MP1所需要的工具，软件包以及操作，不仅适合linux零基础的STM32用户，也适合其它有一定linux基础的用户，基于Windows PC独立快速搭建STM32MP1平台。

工具

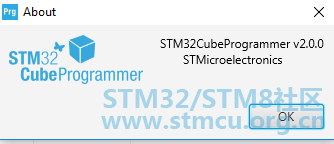

我们用来下载固件的工具是 STM32CubeProgrammer。很多STM32用户的电脑都装有这款工具。如果还没有安装的用户，可以从http://www.st.com/en/development-tools/stm32cubeprog.html进行下载。这里使用的版本如下：

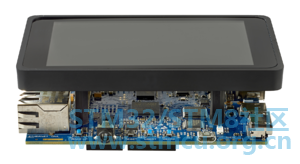

STM32MP157C-DK2开发板

本文假定用户已经得到STM32MP157C-DK2开发板。如果用户得到其它类型开发板，软件与操作会有一些细微的不同。本文会描述这些细微的不同点，供有其它开发板的人参考。

随着开发板一同装箱应该还有MicroSD 卡。这张存储卡需要插在板子相应的接口上（插座CN15）。它是用来存储后面将要从PC下载的固件。在实际产品中，用户可以使用其它的外接Flash，不一定需要MicroSD卡。但MicroSD卡用来进行功能演示或者评估无疑是最方便的。

STM32MP157C-DK2连线

STM32MP157C-DK2开发板的基本连线主要分三个部分，使用一根USB Type-C线缆给板子供电，使用另外一根USB Type-C线缆以DFU方式给板子下载固件，使用一根MicroUSB线缆连接ST-Link。这里使用两根Type-C线缆来供电+DFU是必须的，因为我们需要使用STM32 DFU模式下载固件。而ST-Link连接不是必须的。

如果连接了ST-Link，用户可以在ST-Link虚拟串口上得到一个STM32MP1的终端。用户可以从该终端观察启动日志，输入Linux命令（例如配置网口）等操作。

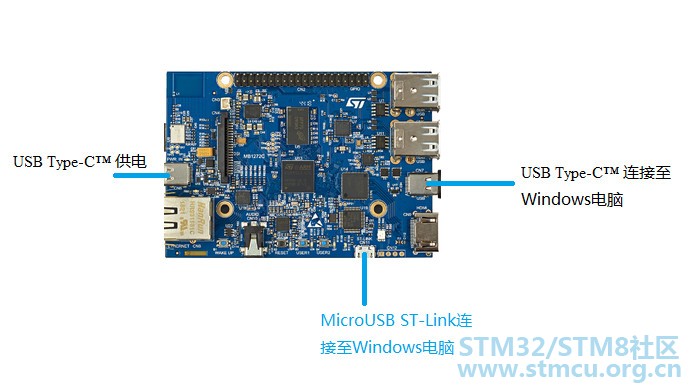

具体的连接示意图如下：

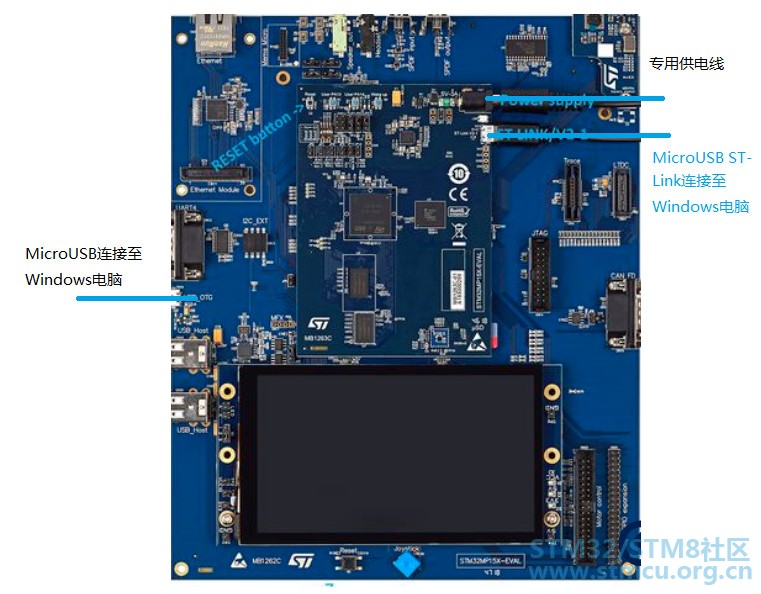

如果你的开发板不是STM32MP157C-DK2，连线也是这三部分，但可能不是USB Type-C供电。例如对于STM32MP157C-EV1，则连接如下。同样，ST-Link连接对于固件下载不是必需的。

预编译的固件包

在STM32MP157C-DK2开发板运行的预编译固件包可以从

http://www.st.com/content/st_com/en/products/embedded-software/mcu-mpu-embedded-software/stm32-embedded-software/stm32-mpu-openstlinux-distribution/stm32mp1starter.html获得。如果链接失效，可直接在www.st.com 搜索STM32MP1Starter得到下载入口。

固件包是个压缩包，名字为en.FLASH-stm32mp1-openstlinux-4.19-thud-mp1-19-02-20.tar.xz。该类型压缩文件在Linux上可以直接使用tar命令解开。在windows上也不用担心，可用7-zip解压缩。如果你的电脑使已经安装了7-zip，则直接使用右键选择7-zip打开。

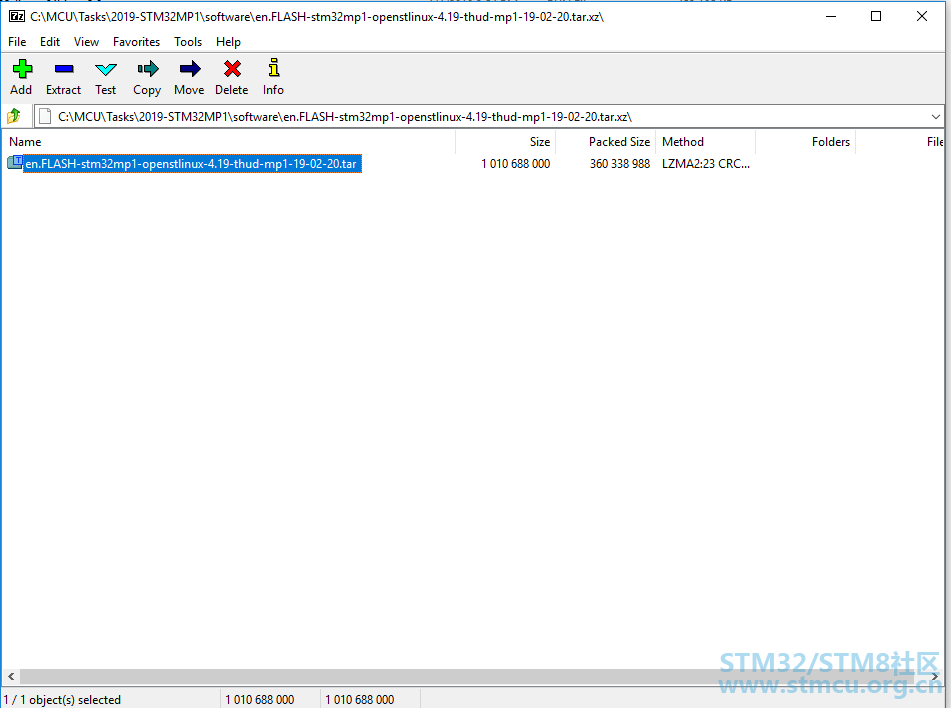

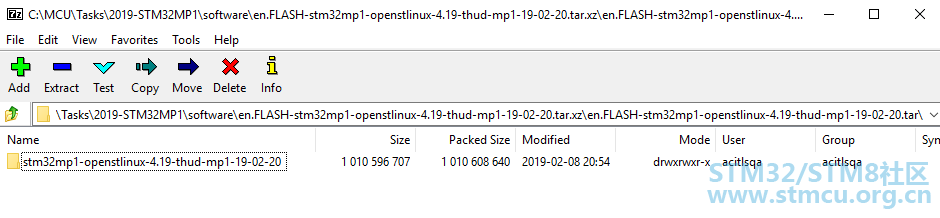

直接双击后就可以看到文件包

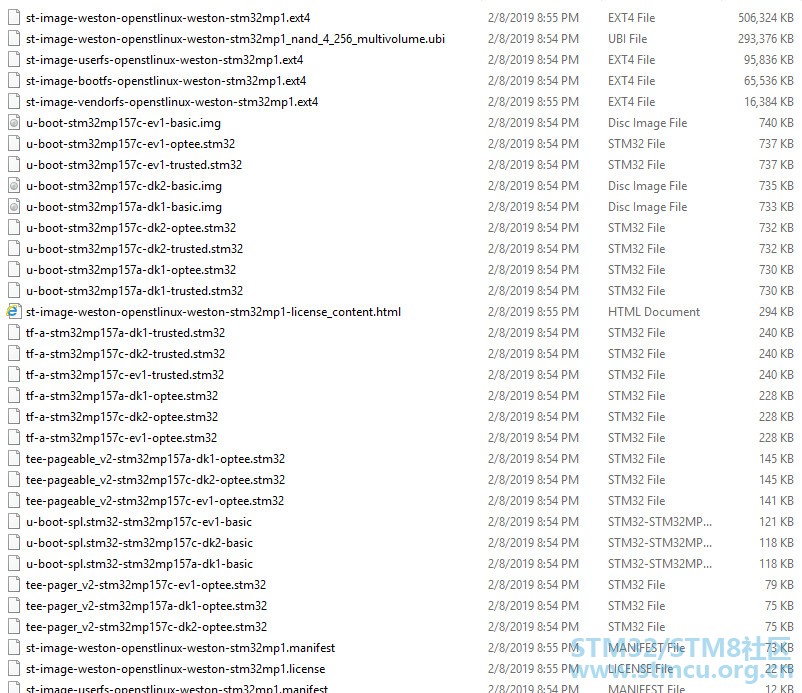

这个时候你就可以将该目录固件整体解压到任意目录。可以看到固件包中images目录包含了对所有STM32MP1开发板的支持。如果你的开发板不是STM32MP157C-DK2而是STM32MP157C-EV1，该固件包也只需要下载一次。

开发板跳线

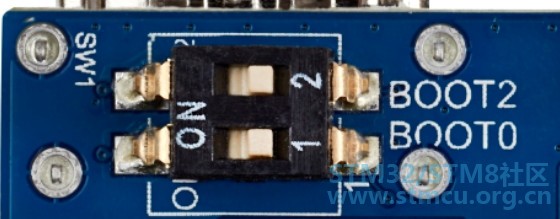

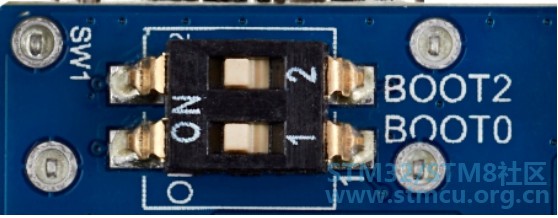

使用DFU功能，我们需要将STM32MP157C-DK2跳线配置为从DFU启动。跳线开关位于STM32MP157C-DK2的背面。我们将其跳线到OFF，样子如下：

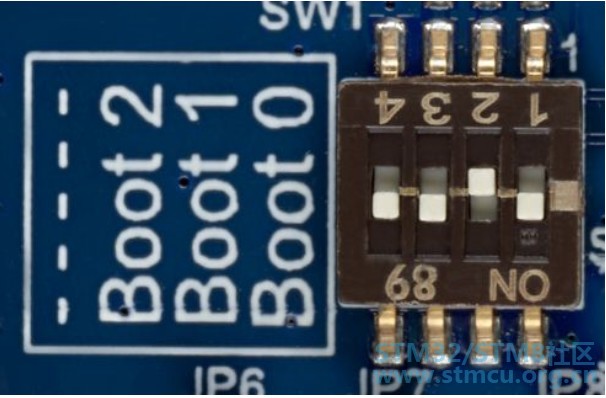

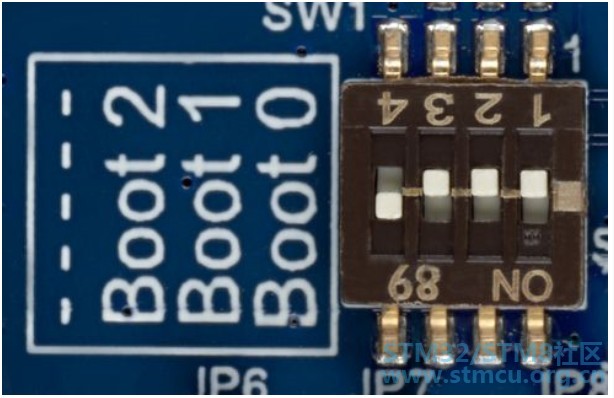

对于其他开发板，例如STM32MP157C-EV1，也是将启动模式跳线至OFF，样子如下：

下载固件到STM32MP1

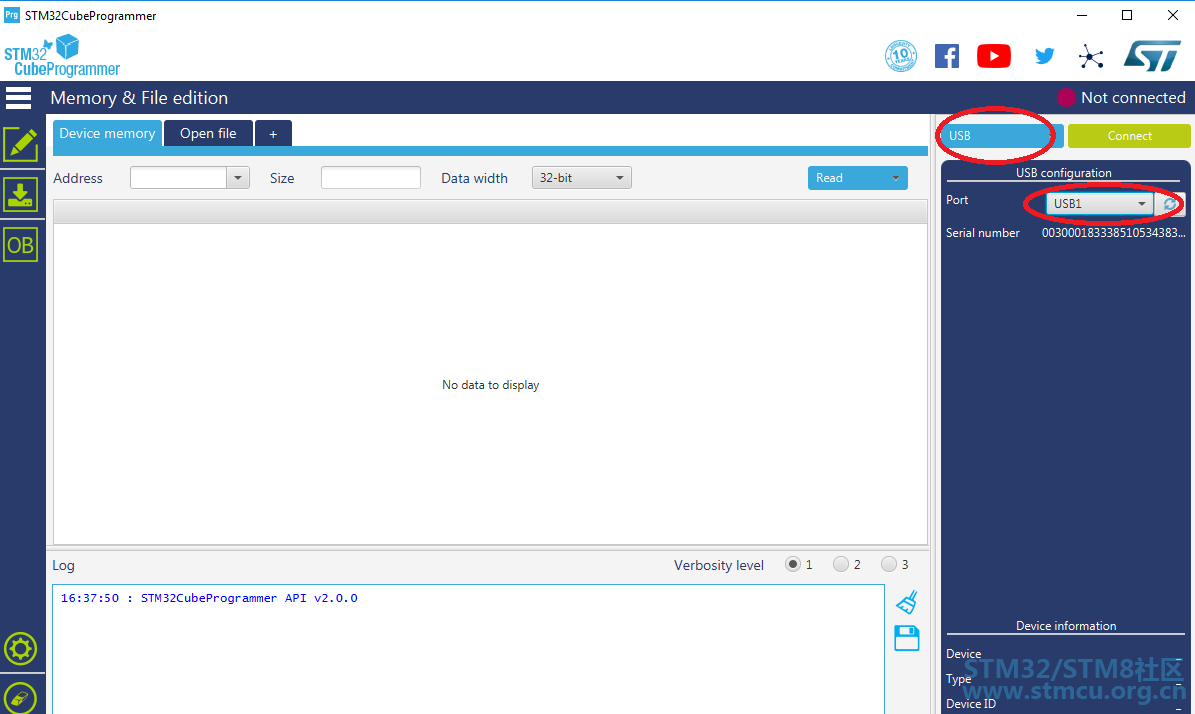

如果跳线按照以上的方式调整完毕，重新上电并连上用于DFU的Type-C线缆，打开STM32CubeProgrammer，可以使用USB连接开发板。

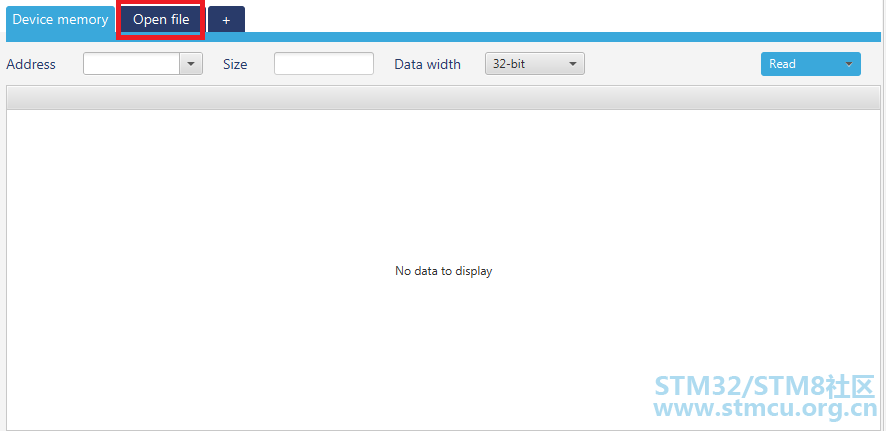

当USB连接成功后，用户可使用STM32CubeProgrammer菜单选择开发板所对应的tsv文件如下。

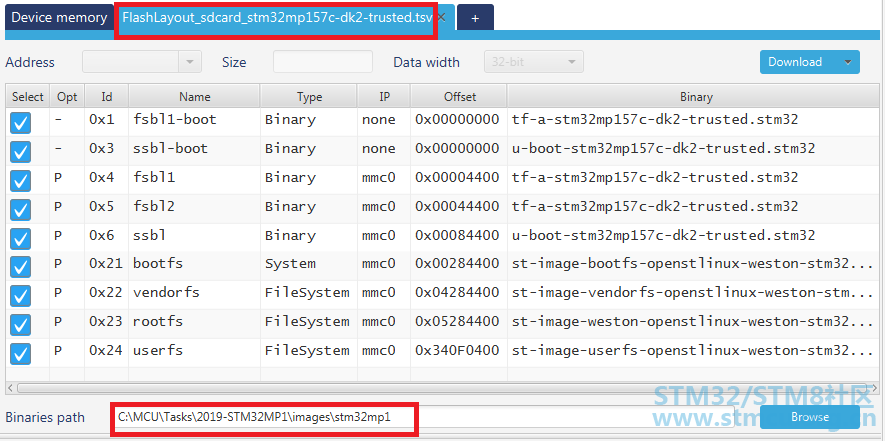

我们通常选择FlashLayout_sdcard_stm32mp157c-dk2-trusted.tsv（tsv在\images\stm32mp1\flashlayout_st-image-weston目录下，binary则在上一级目录\images\stm32mp1），则画面如下：

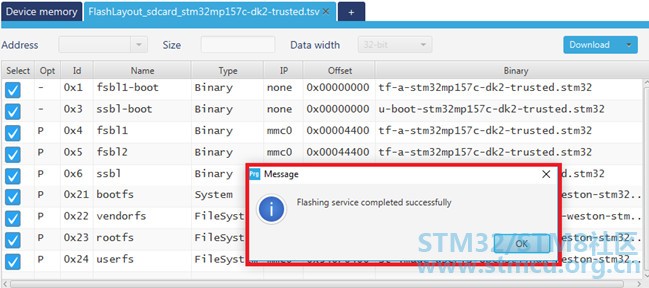

这个时候我们选择下载Download，则固件就会被下载至STM32MP157C-DK2的MicroSD卡。整个固件大约500M字节，下载时间大约需要20分钟。下载成功提示如下：

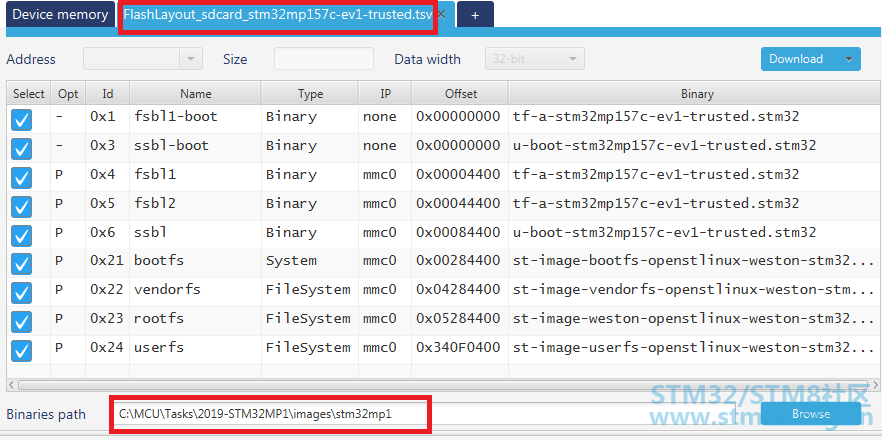

注意：如果使用其它开发板，例如stm32mp157c-ev1，则应该选择其他tsv文件，但是固件所在的目录以及其他操作不变。

启动

拔掉电源，将背面的启动设置跳线恢复，跳至ON位置，如下：

如果你使用其它开发板，例如STM32MP157C-EV1，则将除了2之外的1，3都跳至ON。

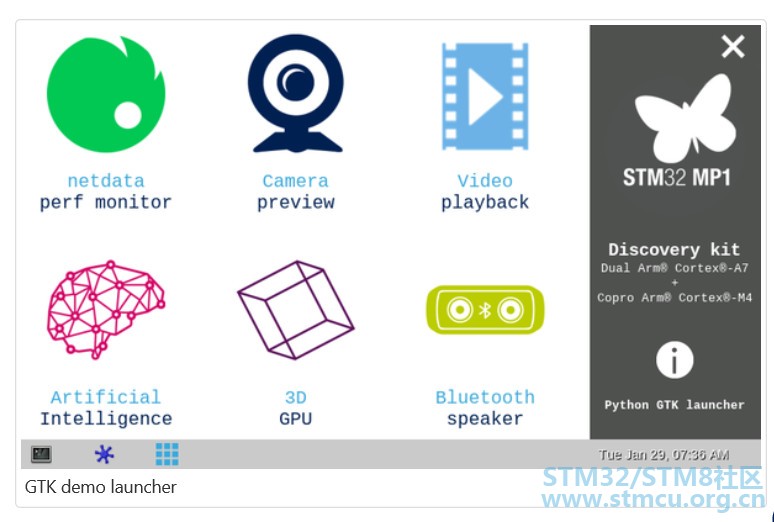

正常启动后，就可以在屏幕上看到：

总结

本文描述了在Windows上使用STM32CubeProgrammer将STM32MP1 Starter Kit固件烧录进MicroSD卡，适合没有Linux基础又需要了解评估STM32MP1的功能、性能以及功耗的人员。有经验的开发人员也可以利用本文快速搭建STM32MP1平台进行功能演示或者进行Linux应用开发，例如可以继续使用STM32CubeMx生成DeviceTree，从而进行硬件资源的配置修改。
