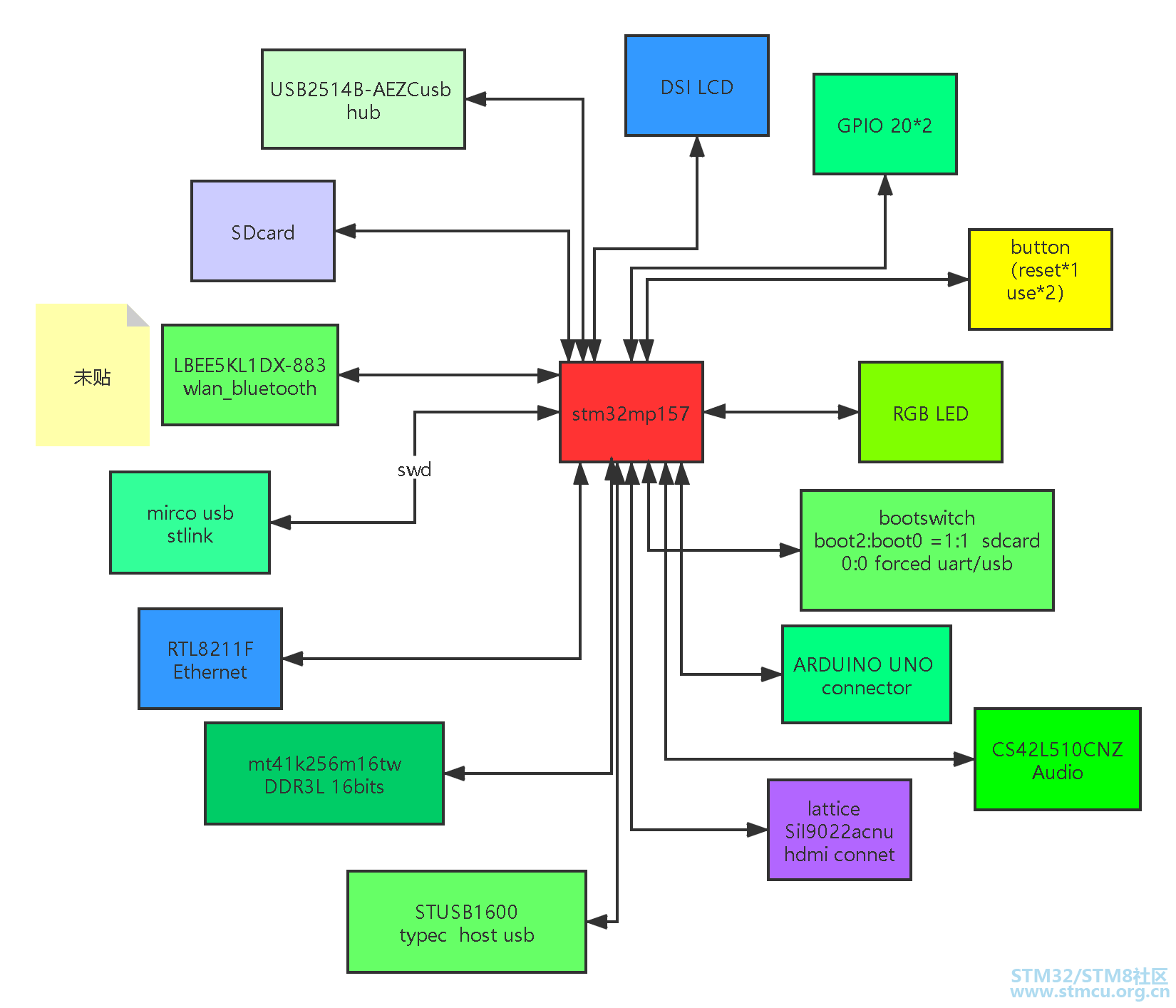

1. dk1板载资源
  H( R( o; i  f- N
) x9 v& o' R# L& Y
2 D0 `( p$ f! \, {! W+ i2.内核框图 双核A7 负责linux系统 ui  m4实现底层功能控制
3.原理图
; e; X9 W# V5 E8 E* e, G8 V7 ^. ? en.MB1272-DK2-C01_Schematic.pdf (3.15 MB, 下载次数: 5)

2020-4-6 18:26 上传

点击文件名下载附件
4 d$ C) M% y6 ^0 S* S/ F

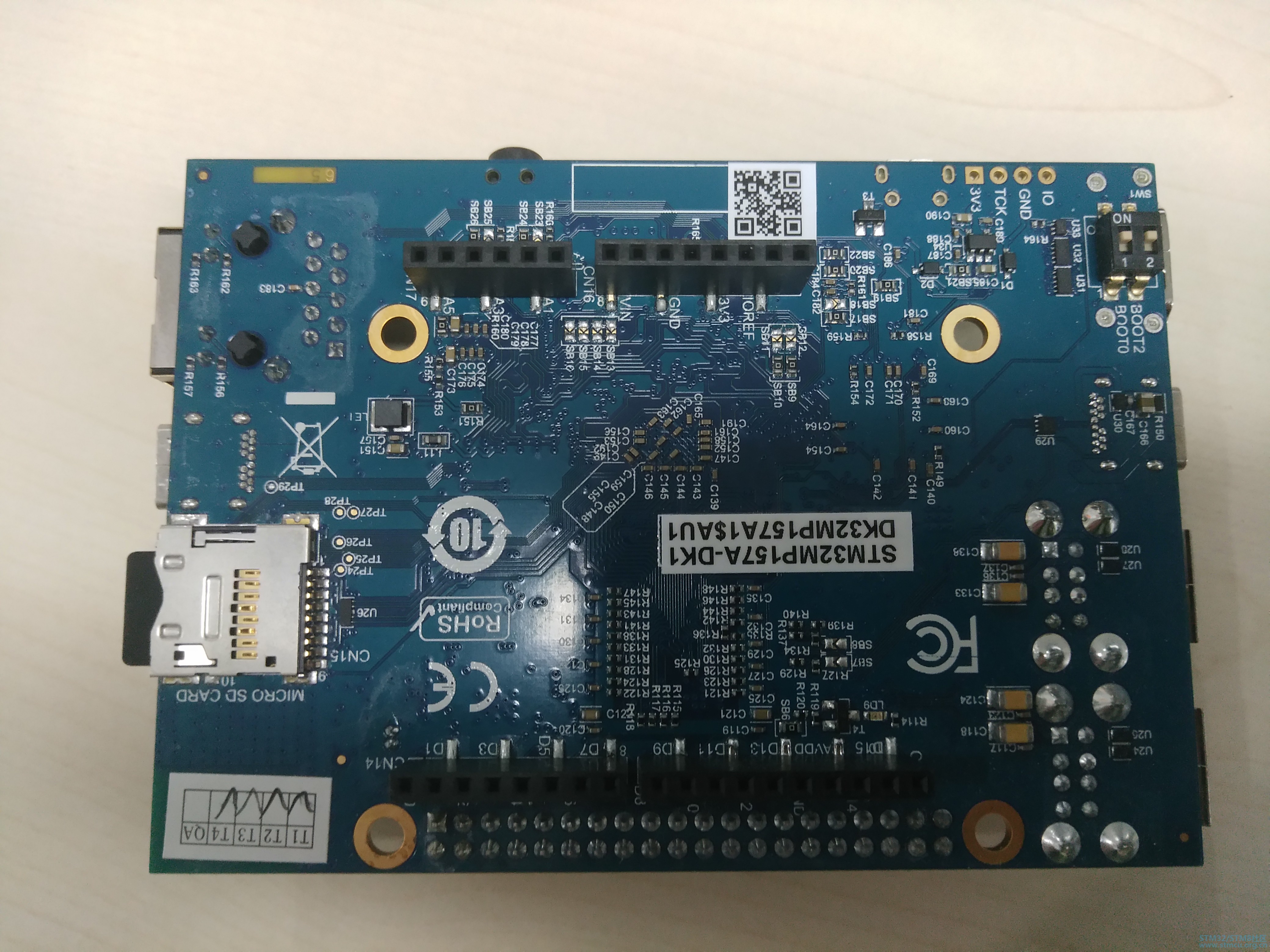

$ Y+ F& N) \5 G& G4.板卡正反面照片
( V2 P- \% J" G  X( d

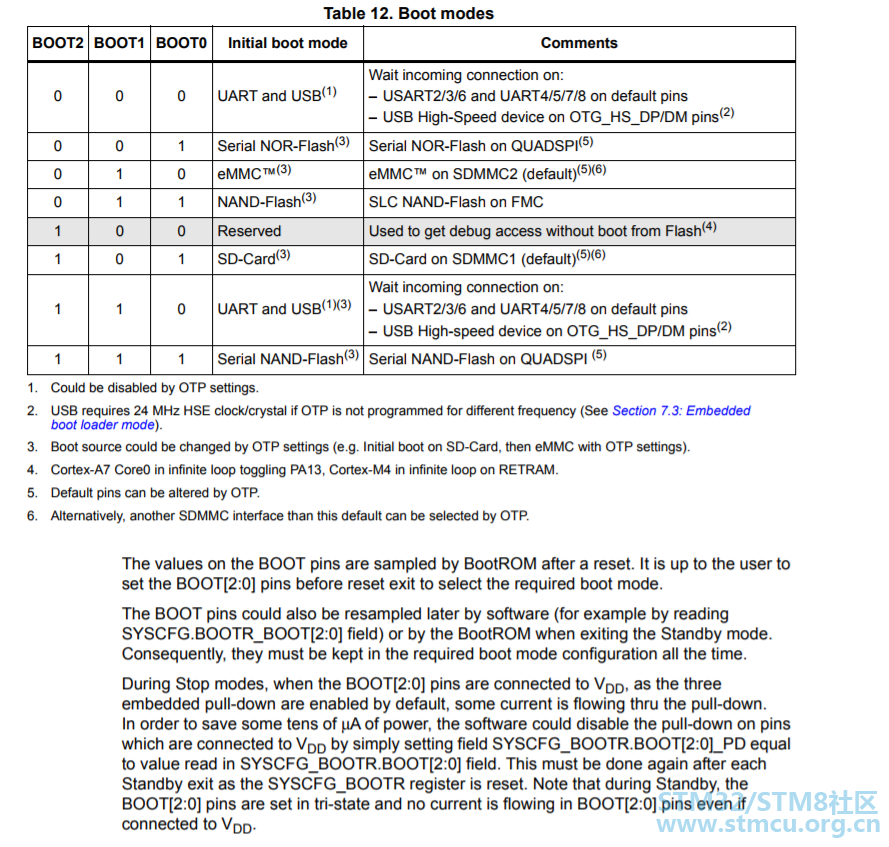

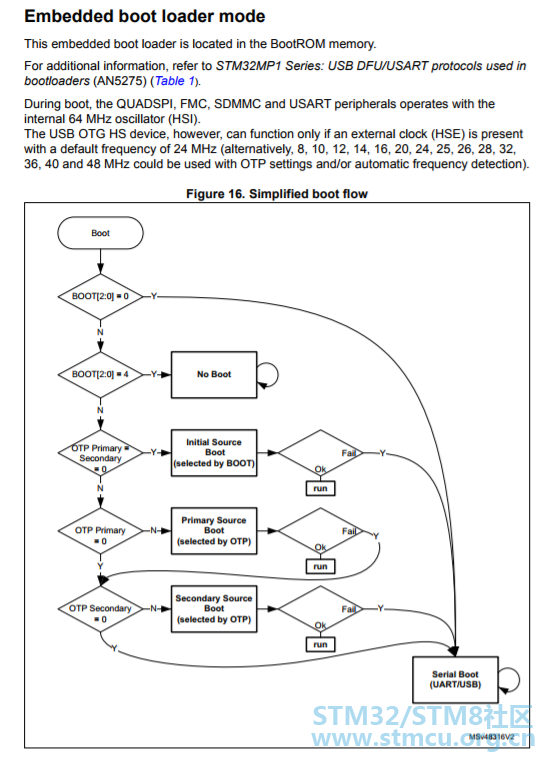

3 N+ G" o! _" ?/ v" N% J! S6 X  L5.启动时序

6.配套资料说明书

7. st open linux体验
: x7 q' v9 |1 a使用sd卡启动，后面的拨码开关都向下拨，接上type c 电源（使用的是手机的充电线） 和hdmi线 鼠标即可
, q# P# ^. |* _3 I& h1 u2 I
* F3 F( W: w# N8 Q- o* c! A主要有网络数据（板载wifi蓝牙芯片未贴，无法使用）、摄像头（手头只有一个树莓派的csi摄像头， 不能用呀，不能使用）、视频（介绍st业务的）、人工智能（也需要触摸屏 不能使用） 3d（显示立方体贴图）、蓝牙音箱（也不能使用）

( P7 I/ z. j4 F5 ~( o' k6 m应用说明

: L' e7 m  D* f! F
& m9 v( {3 G  A7 }  Q/ {左下角点击第二个图标屏幕随机位置会有各种形状出来（gtk绘制），在形状上右击会出来close菜单关闭此形状，每个形状可以进行拖动
/ _4 c" W" }: @2 D+ {
! P# K" w/ ~$ B! {  k- ~内核版本信息
- D1 `1 {* H6 o5 ?3 w8资源整理
; G  A% H8 f& K! A1 W1 d需要安装软件：stlink驱动  stcubemx  st-cubeprobe
应用手册整理：
dm00257177-high-speed-si-simulations-using-ibis-and-board-level-simulations-usin.pdf (2.1 MB, 下载次数: 3)

2020-4-6 18:44 上传

点击文件名下载附件 dm00380469-interfacing-pdm-digital-microphones-using-stm32-mcus-and-mpus-stmicro.pdf (1.83 MB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00389996-getting-started-with-stm32mp1-series-hardware-development-stmicroelec.pdf (1.86 MB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00395696-thermal-management-guidelines-for-stm32-applications-stmicroelectronics.pdf (4.84 MB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00449434-stm32mp1-series-using-low-power-modes-stmicroelectronics.pdf (1.11 MB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00462392-stm32mp1-series-ddr-memory-routing-guidelines-stmicroelectronics.pdf (734.71 KB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00505673-ddr-configuration-on-stm32mp1-series-mpus-stmicroelectronics.pdf (374.96 KB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00516256-stm32mp151x-3x-7x-device-errata-stmicroelectronics.pdf (458 KB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00536349-usb-type-c-power-delivery-using-stm32xx-series-mcus-and-stm32xxx-seri.pdf (1.84 MB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00589815-usb-dfu-usart-protocols-used-in-stm32mp1-series-bootloaders-stmicroel.pdf (512.28 KB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 dm00613836-migration-guide-from-system-workbench-to-stm32cubeide-stmicroelectronics.pdf (256.64 KB, 下载次数: 1)

2020-4-6 18:44 上传

点击文件名下载附件 DS12504_STM32MP157A单片机数据手册.pdf (3.43 MB, 下载次数: 1)

2020-4-6 18:45 上传

点击文件名下载附件
