物联网之STM32开发八(I2C总线通信)

[复制链接]
STMCU-管管 发布时间:2020-9-28 13:22
STM32-I2C总线通信内容概要

I2C总线通信原理

三轴加速度传感器mpu6050介绍

I2C通信实例

; g3 K# q& L  I1 B( n# G7 r

I2C总线通信原理( c4 B0 X( ^; a, w

内容概要:

I2C总线简介

I2C总线协议

I2C总线读写操作

STM32F0-I2C控制器特性


1 d2 H+ W! K1 L

I2C总线简介:

I2C总线介绍:I2C(Inter-Integrated Circuit)总线(也称IIC或I2C)是由PHILIPS公司开发的两线式串行总线,用于连接微控制器及其外围设备,是微电子通信控制领域广泛采用的一种总线标准。它是同步通信的一种特殊形式,具有接口线少,控制方式简单,期间封装形式少,通信速率高等优点。

I2C总线特征:

    两条总线线路:一条串行数据SDA,一条串行时钟线SCL来完成数据的传输及外围器件的扩展

    I2C总线上的每一个设备都可以作为主设备或者从设备,而且每一个设备都会对应一个唯一的地址

    I2C总线数据传输速率在标准模式下可达100kbit/s,快速模式下可达400kbit/s,高速模式下 可达3.4Mbit/s。一般通过I2C总线接口可编程时钟来实现传输速率的调整,同时也跟所接的上拉电阻的阻值有关。

    I2C总线上的主设备与从设备之间以字节(8位)为单位进行单双工的数据传输。

/ ^& B4 x3 v+ [8 q: M$ s


# |8 \& N8 T$ \+ P! y

I2C总线物理·拓扑结构:



4 J7 \/ w5 ~/ L! A& A) F" i6 J4 i4 c0 g. `/ k# @

I2C 总线在物理连接上分别由SDA(串行数据线)和SCL(串行时钟线)及上拉电阻组成。通信原理是通过对SCL和SDA线高低电平时序的控制,来产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时,这两根线一般被上面所接的上拉电阻拉高,保持着高电平。

4 o( a/ _: \8 h. k! ~* j/ V; u


/ L- W5 V, j9 A9 n" m' g. H

I2C总线协议:

# O: C/ q6 J/ r6 Q7 M0 |


2 f7 I8 [# J7 L% G3 x
2 i: F8 z0 |/ l) V

I2C协议规定:  总线上数据的传输必须以一个起始信号作为开始条件,以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生。总线在空闲状态时,SCL和SDA都保持着高电平。

5 o: I/ i+ ]* F  j

6 v% J# E8 h: r% t1 F

起始信号:当SCL为高电平而SDA由高到低的跳变,表示产生一个起始条件

结束信号:当SCL为高电平而SDA由低到高的跳变,表示产生一个停止条件

  Y, e8 i9 ]9 ~) V$ c' _7 n1 U


: o+ A; C+ v6 F+ _# g% w6 }
: A0 d/ R* f+ Z+ u

数据传输:

- Z8 h6 `. c  Y0 B6 h9 J

    数据传输以字节为单位 , 主设备在SCL线上产生每个时钟脉冲的过程中将在SDA线上传输一个数据位,数据在时钟的高电平被采样,一个字节按数据位从高位到低位的顺序进行传输

    主设备在传输有效数据之前 要先指定从设备的地址,一般为7位,然后再发生数据传输的方向位, 0表示主设备向从设备写数据,1表示主设备向从设备读数据

( m1 S8 r: `+ j5 W$ k2 I

应答信号:

    接收数据的器件在接收到 8bit 数据后,向发送数据的器件发出低电平的应答信号,表示已收到数据。这个信号可以是主控器件发出,也可以是从动器件发出。总之,由接收数据的器件发出。

) J$ d  ~# t, T. p+ S+ _  y2 }! e) C

I2C总线读写操作:

主设备往从设备写数据:


主设备读从设备数据:


( I! w6 ?5 `. m+ F5 b5 X  K

注:当主设备不想接收从设备的数据时,主设备产生一个非应答信号,从设备接收到这个信号之后就停止发送数据。

- @, N+ W8 s/ t1 A- @

主设备读从设备的某个寄存器:



  @8 k6 i2 g# B9 {/ o

STM32F0-I2C控制器特性:


) l, g& d# I5 C1 Y; D% w

软件模拟I2C时序:由于直接控制 GPIO 引脚电平产生通讯时序时,需要由 CPU 控制每个时刻的引脚状态,所以称之为“软件模拟协议”方式。

, F. W, X5 G: Z! P

硬件控制产生I2C时序:STM32 的 I2C 片上外设专门负责实现 I2C 通讯协议,只要配置好该外设,它就会自动根据协议要求产生通讯信号,收发数据并缓存起来,CPU只要检测该外设的状态和访问数据寄存器,就能完成数据收发。这种由硬件外设处理 I2C协议的方式减轻了 CPU 的工作,且使软件设计更加简单。

" w7 Q: k5 N/ G3 F

STM32F0-I2C控制器特性:


- {1 k" W* ~. d$ x% ]+ S0 _
9 w7 a2 ^' i% X% ~7 O# j

I2C的主要特点:

● I2C总线规范 rev03 兼容性:

    - 从机模式和主机模式

    - 多主机功能

    - 标准模式(高达 100kHz )

    - 快速模式(高达 400kHz )

    - 超快速模式(高达 1 MHz )

    - 7 位和 10 位地址模式

    - 软件复位


7 g8 c5 q5 _1 H  Q

● 1 字节缓冲带 DMA 功能

! g' Y0 V+ g5 C  X

STM32F0-I2C控制:


9 L# b- e# N2 v  m! b, z  ~0 C/ E' [

+ H# s/ j% M' ~- s' R

注:STM32F0XX中,PB6或者PB8任意一个可以作为I2C1的SCL,PB7或者PB9任意一个可作为I2C的SDA


- c% Q! z& Y1 ?# ?: Q


5 O! N$ [2 h" y* o

I2C的主要特点:

 64KB片上闪存的F0带2个I2C:I2C1和I2C2

 32KB片上闪存的F0只带1个I2C:I2C1

 I2C2比I2C1所支持的功能少些,不具备

     对SMBus的硬件支持

     20mA的驱动能力

     模块双时钟域以及从停止模式唤醒


. l* R5 M+ I0 r


' o4 F  \; N4 h

三轴加速度传感器mpu6050介绍/ v% Z* a3 k* H

2 X# N$ j" P9 r9 L+ \( p) M6 @

内容概要:

MPU6050简介

MPU6050特性参数

MPU6050寄存器介绍

MPU6050简介:

MPU-6050 是全球首例 6轴运动处理传感器。它集成了 3 轴 MEMS 陀螺仪,3 轴 MEMS 加速度计,以及一个可扩展的数字运动处理器 DMP(Digital Motion Processor),可用I2C 接口连接一个第三方的数字传感器,比如磁力计。扩展之后还可以通过其 I2C 输出一个 9 轴的信号。MPU-6050 也可以通过其 I2C 接口连接非惯性的数字传感器,比如压力传感器。


' M$ @9 C% X/ ~/ P5 d, t1 |


% ^# w5 _/ ?# J& P: @3 H



4 K* A7 l* d- J  Q* O% S% Q% \0 G7 M$ T5 ?- u6 o

三轴加速度测量:


0 b: K2 V) q& s# W+ M1 n

) _! j: m$ r, ^$ @& a7 W6 ?8 j2 A

注意:加速度测量计反应的加速向量与当前的受力方向是相反的,如上图,受力方向向左,但是加速度的向量方向为右

陀螺仪:

陀螺仪,是用来测量角速度的,单位为度每秒(deg/s)

- U6 H9 {$ Q. A* [; Y! t' h


4 x' p2 o# O! g



9 n% f! g8 w8 \  ~. i* e
' n; {9 {% m7 k2 R; I

一个旋转物体的旋转轴所指的方向在不受外力影响时,是不会改变的。人们根据这个道理,用它来保持方向。Mpu6050有3个陀螺仪,可测X,Y,Z方向的角速度值


0 x* m, h3 i/ {7 T* x' n$ l

- n5 ~% f0 f) |2 Z8 O  x

MPU6050的特性参数:



. R1 P( y" p2 A; z0 A4 P: r$ E- e
7 b1 ?( C' N. j$ Y3 H

注:加速度最高分辨率算法:因为加速度是由16位的寄存器存放,故 精度 = 加速度测量范围/(2的16次方)  ,分辨率 = 1/精度 ,所以当加速测量范围越小,精度越好,分辨率越高。由上图表可知加速度测量范围是 正负2g的时候,由最高分辨率 (2的16次方)/(2-(-2)) = 16384 LSB/g。

/ H3 W# _6 m5 T  y8 L. L4 R$ v

+ _+ T. q: M$ J* o$ V

MPU6050的寄存器介绍:

POWER MANAGEMENT电源管理寄存器:


) u6 Y; ?) p# K7 h7 g4 c" j

SLEEP 该位置 1 ,  MPU-60X0 进入睡眠模式。

CLKSEL置 0,可选择使用MPU-60X0 默认的内部8M振荡器作为时钟源


9 d5 G% T1 M' K+ c; W

典型设置:

    I2C_WriteReg(MPU6050_RA_PWR_MGMT_1, 0x00);//解除休眠状态

SAMPLE RATE DIVIDER 采样频率分频器:


1 W  z1 N5 G% O



  o1 w/ q( d8 T% d

采样频率= 陀螺仪输出频率/ ( 1+SMPLRT_DIV )

% l! N7 o, c1 D0 f

当 DLPF s is disabled ( 0 DLPF_CFG=0 r or 7 7 7 7) ) ,陀螺输出频率 =8kHz ;

- ]: z1 S) J1 {( v7 a! b

典型设置:

    I2C_WriteReg(MPU6050_RA_SMPLRT_DIV , 0x07); //陀螺仪采样率,1KHz

* p( U$ E% ?" X, `5 {

CONFIGURATION 低通滤波配置寄存器:


& o1 ]6 W; P1 [; G- t% |, g



) m* _5 a) j' b$ w) ~( m. T* [/ s4 H, ?1 Y0 E) P1 a7 ~+ K

该寄存器配置外部引脚采样,陀螺仪和加速度计的数字低通滤波器。


: z7 ~, K4 p, X4 ^' T

典型设置:

; b' G' E7 O/ i4 |# j! E' ~- R

    I2C_WriteReg(MPU6050_RA_CONFIG , 0x06); //低通滤波频率,典型值:0x06(带宽5KHz)

GYROSCOPE CONFIGURATION 陀螺仪配置寄存器:

! s) ?3 S3 ~, n5 p& ]1 K


, A# e# V% p8 X5 A+ o


& y& |3 w. g1 t6 }


* F! X0 B5 b! A# s; N) B( K/ J
+ u/ Z7 J5 y' E/ g

该寄存器是用来触发陀螺仪自检和配置陀螺仪的满量程范围。

- Y$ d0 _: n6 K. t5 \( n

典型设置:
/ Q  O. C, S9 O2 K. j4 s    I2C_WriteReg(MPU6050_RA_GYRO_CONFIG, 0x18);  //陀螺仪自检及测量范围,典型值:0x18(不自检,2000deg/s)

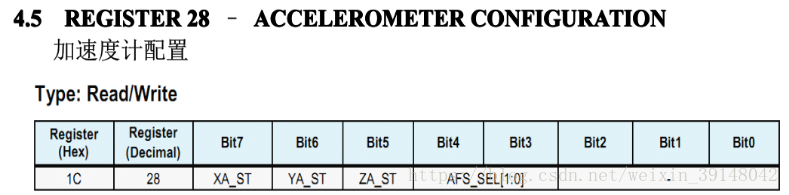

ACCELEROMETER CONFIGURATION 加速度配置寄存器:

3 \2 W; s, l" u


8 [3 D2 R1 ^& O9 ~" O/ {; L


$ {  t( D. a$ M% W4 V( N



" t, H; H( h/ D6 C, b" }5 s7 z; R; I4 y* V! K" {

该寄存器是用来触发加速度计自检和配置加速度计的满量程范围。


# }9 A3 X! B6 n: f6 T* w/ k


3 E* n" y4 C2 H

典型设置:

    I2C_WriteReg(MPU6050_RA_ACCEL_CONFIG , 0x00); //配置加速度传感器工作在 2G 模式,不自检

读取X, Y, Z 三轴加速度的值:


% ]- g. y4 a: \! h8 B( Q) N0 M

* h3 G! ~$ \5 z; N" r/ W


# o. W7 r! ]# l- H- l


/ K) k: R6 A4 O

读取X, Y, Z 三轴陀螺仪的值:


7 E) }% o8 x9 E/ C3 \+ m


' k& {% b" I; M+ T; L) p


% v6 t1 ~; u3 `. M, e9 c' W. E4 F

读取温度值:


* g% S! K- M8 z' q- ?' T$ r+ ?$ k


) k6 c/ H& w2 P3 {) K

! P. C( Q) k+ w2 S* x) U

摄氏度的温度可以用寄存器的置这么计算:

/ i+ @; b* n+ Z

    Temperature n in s degrees C =      (TEMP_OUT  Register e Value  as  a signed  quantity)/340  + 36.53


: U! m; n: G: g0 B/ N% ]

3 c: S. E  f2 M' g( b! y

MPU6050的设备地址:


) y4 F  t, d% _0 S% A# S, |



' o% G6 [. l/ w# P+ Z$ ^3 E

MPU6050电气原理图:


; }0 i# B+ e0 X' {

注:R4未接,AD0直接接到电源上,因此设备地址为110 1001既0x69


9 n+ |8 E2 E! f+ ?! U2 }

2 v4 E  R" s+ l3 d1 v( P) T' t+ @

I2C通信实例
* j5 E) q# E' I. X' f0 \! M5 I8 q7 R6 ~9 a

利用STM32-I2C总线配置MPU6050,并读取三轴加速度的原始数据

过程如下:


* R4 l" [" k! Y+ J, `
  t! z1 E5 [! }6 O7 z% }+ V* v


- ~' s( G* x4 C; B6 ?9 d



/ t8 Q/ s/ A$ G; P, m! ]

将自己编写的mpu6050.h文件(主要是对mpu6050的一些寄存器地址 宏定义)拷贝到该工程对应的目录下:

& z5 Q) d3 m" L# ]

9 p  L6 J- \# f' S2 Q4 [



$ E# R$ W/ F( i1 @: b3 q. R

新建文件mpu6050.c,然后添加到工程中:

" @: G% o$ V! [& ]1 A: z. M



4 e* c% [2 P" y2 i2 b- v
$ W/ I. Z1 ^! `+ e



& P/ [* J: H8 K" Q9 y' _8 F& F0 C  d2 W$ [& W4 J  _/ D* n' V% |



$ s% c# U2 o9 L" c+ W% p



2 B, A7 f  z0 J3 Q
  1. + J, p* y' I2 e+ E' {  T* q& s$ D
  2. mpu6050.h文件内容如下:
    4 P, v/ r9 p/ r. t1 U( x: p+ A

  3. , g  Y0 v" G1 I% V$ d
  4. #ifndef __MPU6050_H4 R% Q+ E. e! r2 E3 ?8 f5 e
  5. #define __MPU6050_H
    . \5 M% n5 W" E5 Y" z1 P% q

  6. 2 T! f* o: \: u' P' U! C/ u
  7. /* Includes ------------------------------------------------------------------*/
    2 J5 u5 j$ Z4 y4 R

  8. " `5 ?7 K& D7 Z9 ^5 V! X

  9. 0 G( K: O( H7 w7 d7 m7 K
  10. //****************************************
    . C) P1 {" J3 x6 r* V
  11. // MPU6050 IIC测试程序% Z2 }6 g$ B) f! |. l( I
  12. // 功能: 显示加速度计和陀螺仪的16位原始数据
    6 Y0 P) s; K' Z" x( j
  13. //****************************************! _2 l% ~1 [# X( q" B. }
  14. #include <math.h>    //IAR library: C& d( ~  C! ^$ O
  15. #include <stdio.h>   //IAR library1 e8 x1 _# z5 k; Z, k6 m' D. W+ x
  16. #include <stdint.h>0 o# C/ j. g! o6 n" b
  17. //typedef unsigned char  uchar;
    4 ^6 {4 e, |. n1 k- |) \
  18. typedef unsigned short ushort;. I& m- h2 Y5 c, n- z! Q
  19. //typedef unsigned int   uint;
    6 X* ^: M3 f! D$ d1 s! b
  20. + C7 B( @* f' c1 Z  v6 g, E% C
  21. typedef short int16_t;
    4 G# d1 D! `5 Z
  22. # J5 }! R% f, A  b  `0 a* I3 A6 ]5 z

  23. - |' [7 _3 a5 F- _
  24. //****************************************
    ! ~' Z. c: c4 {* Q3 i
  25. // 定义MPU6050内部地址+ M) f4 s' w2 z  W& q
  26. //****************************************
    & q# m3 Z1 S( n' Y, k( {# \
  27. #define        ADDRESS_Write   SlaveAddress | 0x00                //6 c2 G: i4 {: b. C( D' q
  28. #define        ADDRESS_Read    SlaveAddress | 0x01                        //) z4 k) v! X, q" g0 @" C
  29. # |, z0 z, m/ a+ J6 V* }

  30. 7 X) W3 X8 a3 a3 j2 R# Z
  31. 9 }4 A9 ^6 F0 Z( C) ?! D/ ~7 R2 {
  32. #define        PWR_MGMT_1                0x6B              //电源管理,典型值:0x00(正常启用)
    : O# u7 z# X6 s2 M, a; o% U
  33. #define        SMPLRT_DIV                0x19        //陀螺仪采样率,典型值:0x07(125Hz)
    ) M- Y3 h9 U/ L, [* z. j) s
  34. #define        CONFIG                        0x1A        //低通滤波频率,典型值:0x06(5Hz)2 J; \9 t- m! O. n6 b8 s. d" W
  35. #define        GYRO_CONFIG                0x1B        //陀螺仪自检及测量范围,典型值:0x18(不自检,2000deg/s)
    & ~' `( d& e5 Z0 v2 @  ?0 o
  36. #define        ACCEL_CONFIG        0x1C        //加速计自检、测量范围及高通滤波频率,典型值:0x00(不自检,2G,5Hz)
    4 T8 i# ~# y4 t; n8 O3 F
  37. * i7 r+ `) _$ }4 p8 M
  38. #define        ACCEL_XOUT_H        0x3B- S* r% T* x  E3 ], t& |" y( t4 S
  39. #define        ACCEL_XOUT_L        0x3C" u( t0 h3 r; k
  40. #define        ACCEL_YOUT_H        0x3D1 X; I! l1 ]/ Q6 e# R
  41. #define        ACCEL_YOUT_L        0x3E
    ) p! d  Y. u9 b) q* s8 S* D
  42. #define        ACCEL_ZOUT_H        0x3F$ X2 H4 \- U$ `! H/ p6 ?' t, ]
  43. #define        ACCEL_ZOUT_L        0x40
    % b  I0 S5 K6 `  o7 n

  44. 9 w8 W* G& u1 x/ y* X3 H
  45. #define        TEMP_OUT_H                0x41
    ; t7 R- K) q1 M4 R8 _% ~5 O
  46. #define        TEMP_OUT_L                0x427 w7 J6 z$ j; y9 W* k% _
  47. + o1 ~& ~/ j! ~3 ]
  48. #define        GYRO_XOUT_H                0x43
    % F3 y; S3 E5 z2 ~0 B( G8 i5 b/ ?
  49. #define        GYRO_XOUT_L                0x44
    7 W2 w( f" l9 J/ ~
  50. #define        GYRO_YOUT_H                0x45; ]- h* l) p2 O4 I" T% t4 e2 V
  51. #define        GYRO_YOUT_L                0x46" L* e: [& w7 ~' `, Q. u
  52. #define        GYRO_ZOUT_H                0x47
    : h, u& c2 ]3 |9 j
  53. #define        GYRO_ZOUT_L                0x482 [  E$ K1 k: F* K+ C

  54. ( _" Z3 {# u/ |9 ]. E, Q0 H

  55. 5 s3 V2 F, O, H! P) f/ V

  56. 7 Y1 a/ g2 ?5 M6 O. v' U( H
  57. #define        WHO_AM_I                        0x75        //IIC地址寄存器(默认数值0x68,只读)) R# @! W' k3 ?2 ~
  58. //#define        SlaveAddress                //IIC写入时的地址字节数据,+1为读取  R7 E, C( A9 k$ \$ }
  59. #define MPU6050_ADDRESS_AD0_LOW     0x68 // address pin low (GND), default for InvenSense evaluation board
    + c- l" y8 y: j0 _
  60. #define MPU6050_ADDRESS_AD0_HIGH    0x69 // address pin high (VCC)! v. W0 o. ~8 R  Y: {6 m, n
  61. #define SlaveAddress     (MPU6050_ADDRESS_AD0_HIGH<<1)4 z7 K) h% b1 c  ^

  62. . s) X- X0 {; h  K# y: {
  63. void mpu6050_init(void);
    , K# U( w" G& ]5 N7 o% O
  64. void mpu6050_getaccel(int16_t *x, int16_t *y, int16_t *z); //获取寄存器中三轴加速度的值3 T& s% P9 Y4 l1 M' Y2 X) F
  65. void  mpu6050_verify(int16_t *x, int16_t *y, int16_t *z);
    ! E' g: ?8 s" l3 X+ `$ `
  66. #endif
复制代码

  1. - `5 p# l5 F3 G  ?) F6 h
  2. ​mpu6050.c文件内容如下:
    ' d0 [, b. {: q3 g# K8 d
  3. ' f6 ~; L! Q" p# a$ y; o
  4. #include"mpu6050.h"2 C0 g+ e3 G9 W9 ?% {7 }  r
  5. #include "i2c.h"5 A* X: }" J3 q
  6. #include "usart.h"
    / y! r7 v' Q5 D6 B/ {& W

  7. ' Y% v# v* W% r; a8 ^& m: F
  8. void mpu6050_init(void)   //STM32F051K8通过I2C初始化mpu6050/ p( _6 V" y. ]3 O/ ~( o
  9. {
    5 u" h& `: ?  ?; |
  10.   uint8_t temp        ;
    / k; [4 E: r* U+ S* J& ]
  11.         : y/ a" q4 |8 o4 k% O6 v( F' a
  12.         temp = 0x00;
      |. ]" B# j, C7 i+ G
  13.         HAL_I2C_Mem_Write(&hi2c1, ADDRESS_Write, PWR_MGMT_1, I2C_MEMADD_SIZE_8BIT, &temp, 1, 0x10); 7 a, J4 ]+ |7 F9 m- a- J' U1 I
  14. /*函数功能,向mpu6050的相关寄存器中写入数据。参数一:使用的是哪一个I2C,参数二:
    + O) ]! z! Y& \. c: X
  15. mpu6050的地址(7位)和读写操作标志位(1位),参数三:写到mpu6050内部的哪个寄存器,参数四:要写7 r- x) i- |: B1 M4 [  {
  16. 的寄存器是多少位(宽度)的,参数五:写入寄存器的值,参数六:写多少个数据,参数七:设置超时*/3 Z+ O, E. n0 {, `
  17.
    # D. g# x" P  x* x% G5 e
  18.         temp = 0x07;
    . ?4 X. k2 S; D3 Y& _) O) b
  19.         HAL_I2C_Mem_Write(&hi2c1, ADDRESS_Write, SMPLRT_DIV, I2C_MEMADD_SIZE_8BIT, &temp, 1, 0x10);! U* [) @$ L; R5 F9 H1 g; G
  20.
    ) _" [2 E- ]) D& d  C( W- q; S1 D, Q/ E
  21.         temp = 0x06;- b/ @3 k5 n. F6 R: E3 v" g
  22.         HAL_I2C_Mem_Write(&hi2c1, ADDRESS_Write, CONFIG, I2C_MEMADD_SIZE_8BIT, &temp, 1, 0x10);
    - ]4 j3 G5 z3 J1 f  n7 V+ U2 w
  23.
    9 g1 W2 T" o- e8 h- G0 A) e9 C
  24.                 temp = 0x18;
    % X# p( A3 O8 Z& h5 g
  25.         HAL_I2C_Mem_Write(&hi2c1, ADDRESS_Write, GYRO_CONFIG, I2C_MEMADD_SIZE_8BIT, &temp, 1, 0x10);
    * F) @" _1 F2 W0 k! c3 V; u9 R! G
  26.
    % A( a! `& o2 R( h0 W; \9 _7 e
  27.         temp = 0x00;
    # v2 Y# N5 V8 o- [
  28.         HAL_I2C_Mem_Write(&hi2c1, ADDRESS_Write, ACCEL_CONFIG, I2C_MEMADD_SIZE_8BIT, &temp, 1, 0x10);: J1 `& k* V. u( E- {9 D0 v
  29.
    / i& A- C. n2 U' h# Q
  30. }
    6 {0 B+ u) D: D- i

  31. 5 W2 h! F, [! i1 e4 O$ G6 S

  32. 4 H/ s( f  M% S2 p
  33. void mpu6050_getaccel(int16_t *x, int16_t *y, int16_t *z) //获取寄存器中三轴加速度的值
    / X" P# c# h5 o: {0 u
  34. {6 m0 u( f' j/ p2 ?
  35.         uint8_t value[2];2 Q. b$ [+ I8 _: g# H
  36.         . O& s$ y3 Z6 I+ N# H" a  [
  37.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_XOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);4 u+ [& }- X  a) e0 s
  38. /*函数功能:读取mpu6050内部寄存器的值。参数一:使用的是哪一个I2C,参数二:
    " e6 e, n$ }7 o
  39. mpu6050的地址(7位)和读写操作标志位(1位),参数三:要读取mpu6050内部哪一个寄存器的值,参数% y+ v. o3 Q( p" m6 n: ~
  40. 四:要读的寄存器是多少位(宽度)的,参数五:存放读取的数值的地址,参数六:读多少个数据,参数七:设
    9 }, Q: v  @4 h  a# \* Q
  41. 置超时*/  //获取x轴加速度值的低八位
    + p7 n2 o/ d$ I* K3 Q. {! D- n
  42.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_XOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);
    1 F! \: W+ h' ]6 }& L
  43. //获取x轴加速度值的高八位
    2 v3 q* a4 q. j. Q6 g2 Z' [" ^8 r# B
  44.          *x = (value[1] << 8) + value[0];, g4 h3 V6 a. p9 |$ I; O
  45.         ( B. Y  D8 j; K3 Y/ S
  46.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_YOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);
    9 @# p, E0 b, _  n4 ]
  47. //获取y轴加速度值的低八位1 V2 w# P5 Z7 N- h6 y
  48.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_YOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);
    / A2 L  s4 t: ~1 L/ [' k& @
  49. //获取y轴加速度值的高八位' ^" ~$ E1 O3 v  z3 C
  50.          *y = (value[1] << 8) + value[0];/ g' B8 P8 `& C+ h0 u
  51.         1 b& D6 N3 ~6 G9 v! Z* Y
  52.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_ZOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);
    0 M- U* M8 u* g% ^  Y
  53. //获取z轴加速度值的低八位
    5 w+ ~0 v7 s! Q+ U, J  ]1 @- |
  54.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, ACCEL_ZOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);, {( t8 [( o; O
  55. //获取z轴加速度值的高八位
    ! r  K3 X8 P) G6 S2 d" V8 |
  56.          *z = (value[1] << 8) + value[0];* G# z. ?4 \/ S* X1 h% ~; X
  57.
    0 l$ K9 Q9 i0 ]$ \: r
  58.         printf("acce value: %d  %d  %d\n",*x,*y,*z);
    % c  ^( E8 h3 q4 @0 a( ~4 y: N& T
  59.         + ~9 S- r6 s( M: _$ h  N- `6 ]8 f
  60. }
复制代码


/ M; `/ W" V' R4 z

  1. . G  ~( L2 O6 ^) S
  2. #include "mpu6050.h"
    , e" z" e+ g" P6 R, f$ [

  3. ( l0 f/ q  K3 P; f  X
  4. int fputc(int ch,FILE *f){        : \6 z8 {9 ^$ ]# D1 _
  5.     while((USART1->ISR&(1<<7)) == 0);
    " ?/ ?# }, L$ U7 G# N8 t
  6.     USART1->TDR=(uint8_t)ch;
    " D: c- [/ H5 s7 h
  7.     return ch;, N* H; {( e6 {- [  r
  8. }
复制代码
6 T) G" W  W/ y' j
- u. K/ Q1 d2 ^& Y7 n- Q* s: \  o

main函数中初始化mpu6050


+ w# Y8 k' T( T: T; `


- l) @' N6 F2 Y# i. P


' T! s$ L1 q: {" j; \
  1. #include "mpu6050.h"
    + g% q5 r8 r# a; k

  2. % D4 B$ C2 M0 e2 {8 Z5 ]9 O
  3. int fputc(int ch,FILE *f){
    5 R! q" _  Q; K
  4.     while((USART1->ISR&(1<<7)) == 0);
    1 d( v, e# B& m( @$ p) Q
  5.     USART1->TDR=(uint8_t)ch;$ a7 A" _; X) d; Y7 C" z+ x
  6.     return ch;; e) l; E+ I, M! l* r
  7. }
复制代码
6 W8 Q6 Z5 z$ t, l' o

每隔一秒打印一次mpu6050三轴加速度的值:

5 E% S- k6 M9 G2 p+ v( U* L( g


; X7 h0 t: x$ F



3 I* r- P! Z2 f# R  r
  1. * O( j2 r* F) `5 o! K
  2. ​int16_t x, y, z;2 d& Y, w% x7 Z4 c1 ^
  3. mpu6050_getaccel(&x, &y, &z);//获取并打印mpu6050三轴加速度的值
    - ?: H3 O7 Z" r7 ]# I3 m. j
  4. HAL_Delay(1000);
复制代码

$ j; v2 j% U5 t

测试结果:


: N# e2 r$ `1 i1 @" F

: Z6 f4 p/ \; \" c: @9 W- a

另外可实现读取并打印mpu6050三轴加速度的值(同三轴加速度的值获取和打印方法相同):

% Z# ^/ O) z2 I  d



7 i6 C8 O( Q5 j, i
  1. ; h# N! k/ T: B/ j5 Z- G  Y5 O+ P
  2. ​​void  mpu6050_verify(int16_t *x, int16_t *y, int16_t *z)//获取寄存器中三轴角速度的值
    : S2 p8 v# O6 o6 S! V7 s6 a4 Q6 {
  3. {
    - j0 F2 k0 J) O% c0 v1 R0 I
  4.         uint8_t value[2];7 q* p; K4 J1 [+ ?; R
  5.         , q2 a- W2 q# ]. y  b/ l* c0 Z
  6.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_XOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);
    8 ]; f7 T7 Y) E! b. E: d/ z
  7. /*函数功能:读取mpu6050内部寄存器的值。参数一:使用的是哪一个I2C,参数二:mpu6050的地址& A" B$ ^: t1 N9 x; S
  8. (7位)和读写操作标志位(1位),参数三:要读取mpu6050内部哪一个寄存器的值,参数四:要读的寄存器是多4 A9 [: |3 \- Z2 \! [
  9. 少位(宽度)的,参数五:存放读取的数值的地址,参数六:读多少个数据,参数七:设置超时*/0 a4 \% Y5 C1 W# ^# D
  10.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_XOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);9 J* e( {" r! G0 ?
  11.          *x = (value[1] << 8) + value[0];
    9 e- \5 Z' M% l6 r" m# X
  12.         & c# ?0 ^" J/ I" G- {+ ?
  13.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_YOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);
    4 ?  e' B" U. A2 @) R
  14.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_YOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);: S0 B$ {7 ]9 u: \* a- i8 U* \
  15.          *y = (value[1] << 8) + value[0];
    1 C6 H* p7 A: i
  16.
    # t$ D2 Y$ w* e. e! I
  17.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_ZOUT_L,I2C_MEMADD_SIZE_8BIT, &value[0], 1,0x10);
    . R/ T% e. i+ N- V
  18.          HAL_I2C_Mem_Read(&hi2c1, ADDRESS_Read, GYRO_ZOUT_H,I2C_MEMADD_SIZE_8BIT, &value[1], 1,0x10);
    $ u! f( C4 ?* Q1 u4 s: Q" k1 Q* ?
  19.          *z = (value[1] << 8) + value[0];# G+ M& _7 b6 A9 t; r8 |
  20.
    ; a. H8 l8 L1 {7 n$ B3 r
  21.         printf("verify value: %d  %d  %d\n",*x,*y,*z);2 R9 ?# m, K5 @+ B1 h
  22. }
复制代码
" h( T1 `: i, e/ h3 G+ i+ K

- @  W! b8 l% |

测试结果:


# z1 t6 |  i" \. Z% i* z7 j
! a* _0 V: U7 j1 r6 C0 r

9 @$ u5 W) l- `# u
赞 收藏 评论0 发布时间:2020-9-28 13:22

举报

0个回答

所属标签

相似技术帖

关于
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
人形机器人运动控制、感知与智能配电
半导体创新技术与应用方向
EE架构与软件定义汽车
12V/48V 汽车智能配电(SPD)
区域控制单元(ZCU)与分区架构
关注我们
st-img 微信公众号
st-img 手机版
