问题描述:我把DAC连接到运放,从PE7输出。想把PA5作为SP1的时钟输出,结果只要使能DAC2就不能用PA5。 手册上有一句话:如果 DAC 输出与输出焊盘断开连接并连接到片上外设,DAC_OUTx (PA4,PA5)引脚可用作通用输入/ 输出 (GPIO)。 相关设置: 位 18:16 MODE2[2:0]:DAC 通道 2 模式 (DAC Channel 2 mode) 仅当 DAC 已禁止且不处于校准模式时(DACx_CR 寄存器中的位 EN2 = 0 且 位 CEN2 = 0),才可写入这些位。如果 EN2=1 或 CEN2 =1,则会忽略写操作。 这些位可由软件置 1 和清零,用于选择 DAC 通道 2 模式。 – DAC 通道 2 处于正常模式 000:DAC 通道 2 连接到外部引脚且使能了缓冲器 001:DAC 通道 2 连接到外部引脚以及片上外设且使能了缓冲器 010:DAC 通道 2 连接到外部引脚且禁止了缓冲器 011:DAC 通道 2 连接到片上外设且禁止了缓冲器 – DAC 通道 2 处于采样和保持模式 100:DAC 通道 2 连接到外部引脚且使能了缓冲器 101:DAC 通道 2 连接到外部引脚以及片上外设且使能了缓冲器 110:DAC 通道 2 连接到外部引脚以及片上外设且禁止了缓冲器 111:DAC 通道 2 连接到片上外设且禁止了缓冲器 以上参数都试过了,PA5不能作为输出,但是可以设为输入。 不知道是哪儿出了问题,请大家指点,谢谢! |
STM32H725内部FLASH读写问题
我在使用STM32H747IGT6的时候,遇到了一个问题;上电前并未短路,上电后电流跳跃至1.6A,且不断增大至1.9A,断开电源后芯片不短路,请问是什么原因?
为什么在CubeMX中无法分析模型?而在云服务器可以?
STM32H7的LSE起振问题
stm32H7 FLASH写入后数据异常 求教
关于STM32H7的系统架构中总线主设备与总线从设备连接的疑问
STM32H7掉电存储数据
STM32H743ZIT6的4K SRAM备份域数据,当VTAB引脚的电压低于2.8V就会丢失数据,2.8V以上是正常,请问是什么问题?
STM32H747I_eval_QSPI FLM工程疑问
STM32H7 TIM3-CH3/4 能不能用于编码器输入。
微信公众号
手机版

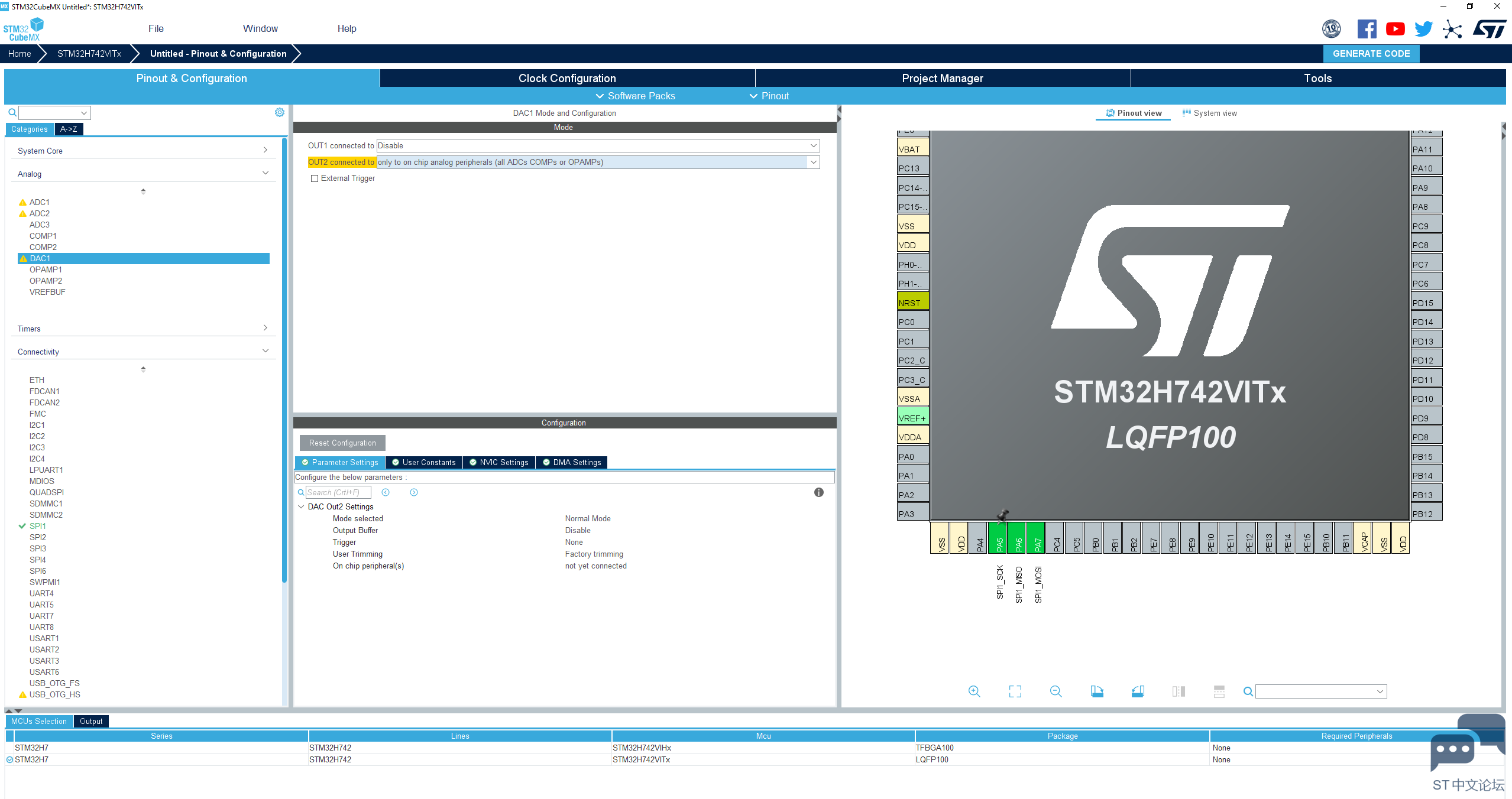

最近忙别的没有过来,谢谢您的回复,我试了一下,还是不行,可能是我设置操作有问题,能不能把您生成的代码帖一份给我试试,再次感谢
