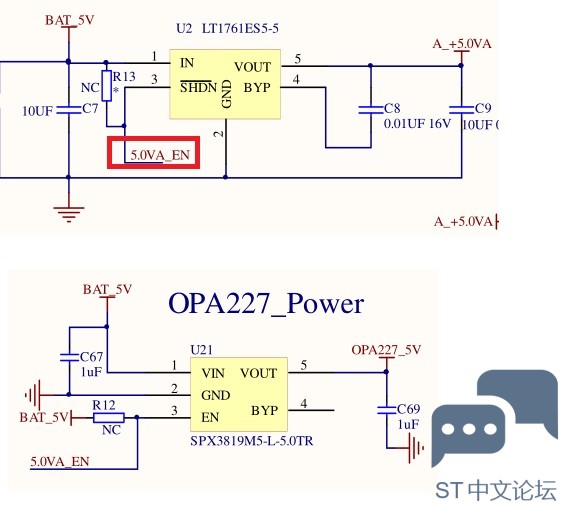

STM32F103 PB6无法输出3.3V,程序拉高PB6,实际测得电压为1.1V。但其他IO口,如PB7,却可以正常输出3.3V的电压。GPIO B 均设置为推挽输出。 下面是PB6接的电路图: ![]() 其中5.0VA_EN对应的PB6。R12 R13均是开路。STM32供电: ![]() 程序: //前面已经启用时钟了 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); GPIO_SetBits(GPIOB,GPIO_Pin_6); 在BAT_5V处加入5V电压,D_VCC有3.3V的电压。 同样形式程序,在别的IO口能够正常输出3.3V,而PB6却只能输出1.1V,导致无法使能后面的电源电路。 同样的程序,在别的板子上能够实现。最近新开的一份板子就出现这种问题了。问题可能出在哪? 另外,我尝试使用STLink给32供电,而非通过5V稳压供电,PB6及其他IO口却能输出3.3V电压了。 |
STM32F103烧录程序后电流变大
STM32F103CBT6读取单总线温湿度传感器,需要手动重启。
求教學stlink v3 set** 怎麼和**blue pill**連結傳輸寫好的程式
F103和G474的180°移相區別
怎么下载stm32f103zet6的spice模型,没找到
塗鴉模組適配ST芯片
板载stlink无法连接到设备
STM32F103长时间运行,串口发送失败
STM32G474 BOOST电路双环PID的用法
foc2.0函数SVPWM_3ShuntCalcDutyCycles看不明白
没有复用其他功能,PB6只作推挽输出使用。在以前做的同一原理图的板子上,程序是没问题的。第一次遇到这样的问题。
应该只能是硬件上的焊接问题了吧,不清楚哪里出了问题?是32供电的问题还是PB6接的芯片的问题?
之前的测试地没接好,导致测得的电压不正确。非常抱歉
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_SetBits(GPIOB,GPIO_Pin_6);
按照以上程序,设置为开漏输出。R12接入一个4.7K的电阻,PB6实际输出0.6V左右。
能够通过GPIO_ResetBits(GPIOB,GPIO_Pin_6);将PB6拉低至0V
