一，参考网上例程
4 s) H; e6 k! t8 n2 K  B1、有源蜂鸣器与无源蜂鸣器的区别
首先大家要了解有源和无源这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。这就是通过驱动原理来分别的方法。
1 a* b: H5 V" r$ f1 W9 G/ V/ J

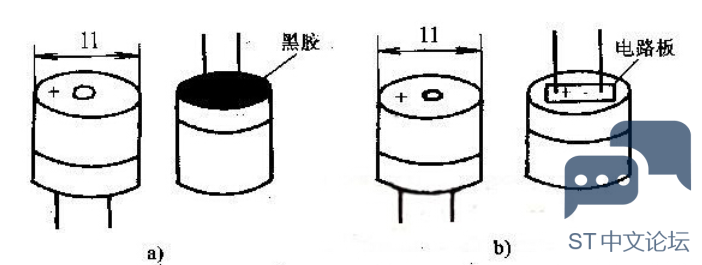

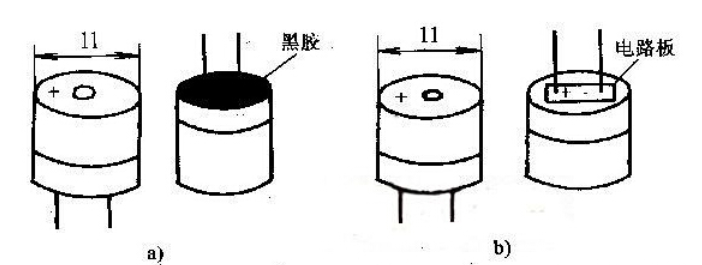

然后我们再来看看外观上区别吧（如下图）
6 C/ z  C* ]& J3 l- E" Z
4 k" i5 C0 V# v从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
7 r  ~, r' L: ]( U4 V
6 Y4 _; X1 y# u0 h. ^* [5 J
万用表测电阻区别
2 e- v. a; _3 o  M) r

用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。同时有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。


无源蜂鸣器的优点是：

, `1 r0 Y) C7 c& H) R
1、便宜
& n  r! z% [0 p5 O) ~2、声音频率可控，可以做出“多来米发索拉西”的效果
" r2 Z0 C) H2 w0 g: t" W5 R( q3、在一些特例中，可以和LED复用一个控制口
5 q! p$ f0 k6 G) O( l4 D6 q
0 l8 e" j" Q0 Y8 `& U9 ]7 j+ x
% V2 e! v  |9 K5 R$ Z5 E# E有源蜂鸣器的优点是：程序控制方便。
3 _  {" P5 R/ g  i1 v2 m9 P4 |
  s, S( {/ S+ B) G& z5 Z1 t
7 @. A' g- W$ P% Z! ?' s因为无源蜂鸣器便宜，所以大部分人手里拿到的都是无源蜂鸣器，我这里使用的是也是无源蜂鸣器。


8 ^7 ?; D4 Q8 T& P2、编程思路
  N- ~1 O' ~/ l& b这里思路很简单，就是做一个可变时间的延时开控制发声，关于延时可以使用定时器来做，但是这里为了简便，就是用了一个简单的延时来完成。
: M+ f3 y6 P- I' l  \0 y8 }0 R: D

延时时间的长短可以改变声音的频率，这是本程序的关键。


但是这里有一个问题，如果要播放频率变化特别快的音乐，比如下面的《红尘情歌》，必须控制输出电流大小，直接连接单片机IO口是不行的，加一个100K欧姆的电阻可以听出来，但是声音特别小，不适合做提示。所以，定义了一个简单的提示音数组melody，来完成功能。

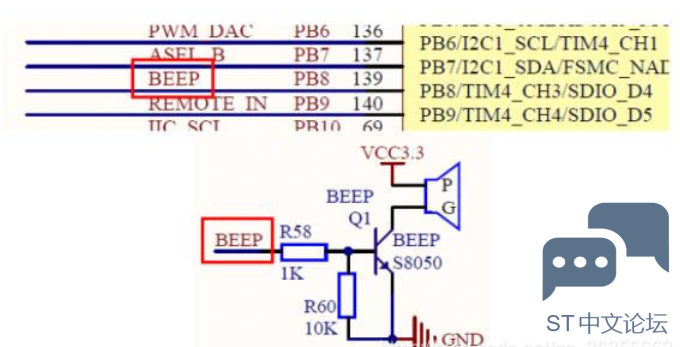

% R! B9 a" a1 l+ u7 i7 z% w如下图所示，是蜂鸣器与STM32连接的电路图，程序中的“PBeep”就是图中的“BEEP”IO口的宏定义，一般在头文件中进行定义：
#define PBeep PBout(8)
0 b4 g; n6 \/ I: c- ^. S4 |- A

8 [) @' U' c3 [, I* A4 ^8 Y二，移植，运行，查看代码，尽力理解代码
说明一下，我使用的芯片类型是stm32F103C8，集成开发环境用的是Keil5 MDK-ARM，仿真器使用JLINK。
% Q5 |; y% n3 r& U% ?; s查看板子上的蜂鸣器接口，相应修改下代码中的引脚。这个和硬件相关，每个人只能根据自己的硬件来调整。
然后是将这个引脚配置成推挽输出，默认是低电平，输出高电平可以驱动蜂鸣器响报警。
$ y" S. ~" \: m/ I0 L& j- Z然后是开关的操作，Buzzer_On()，Buzzer_Off()来替换；
5 C; K& ?/ b$ p1 p2 z然后就开始运行，能听到蜂鸣声响，但是刺刺啦啦的，不像音乐。
没有办法，偷懒不行啦，就只好开始看程序了，尽力去理解代码。毕竟代码在手，任我蹂躏，哈哈！
4 r8 ^3 k! M" a7 O; h) L大体理解了一遍程序，调整了几个延时相关的值，发现效果有所好转，比较像音乐了。
+ R$ A7 P" G6 R* Z! \$ L+ [  |但是，到底对不对，对于例程中的歌曲《红尘情歌》，我没听过啊，比较不出来对不对，好不好。
如果能添加一首自己熟悉的歌曲，就能判断了。不过，先别着急，慢慢来。先来个最简单的，就是先听听“多瑞咪”吧。

1. u8 music[]={13,1,2,3,4,5,6,7,8};//音调 测试基础音

2.     u8 time[] ={4, 4,4,4,4,4,4,4,4};//持续时长

复制代码

例子中，歌曲由两个数组来表示，一个是音调，一个是这个音调的持续时长。
音调数组music[]，里面的数字看起来就是123，与曲谱上的一样，它是怎么实现那个声音的呢？
5 H; f! `: o  D. u1 }看代码，是这么调用的：

1. tone[music[i]]

复制代码

也就是说，是把它作为索引传给了tone[]数组，而tone[]的定义如下：

1. //             低7  1   2   3   4   5   6   7  高1 高2  高3 高4 高5 不发音

2.         uc16 tone[] = {247,262,294,330,349,392,440,294,523,587,659,698,784,1000};//音频数据表


复制代码

这个数组中的数值，又有什么用呢？
" t6 ]7 Z  f& y3 T, K+ m注释说是音频数据。根据蜂鸣器的原理，就是输出不同频率的PWM波，即可发出不同的声音（音符）。然后将不同的音符组合起来就是一个曲子。所以这里的数据应该是用于控制蜂鸣器的发声频率的。
看看调用的地方：

1. for(e=0;e<((u16)time[i])*tone[music[i]]/yanshi;e++){

2.             Sound((u32)tone[music[i]]);
   0 c" s- s2 C: u. L. y' O6 g
3.         }

复制代码

查看一下Sound()这个函数，这可是核心函数：

1. void Sound(u16 frq)

2. {
   ! u8 P% s" S/ o
3.     u32 time;

4.     if(frq != 1000)
   , ]7 l9 ^5 j9 d; U  L2 D% [
5.     {

6.         time = 500000/((u32)frq);

7.         PBeep = 1;

8.         delay_us(time);

9.         PBeep = 0;

10.         delay_us(time);

11.     }else
    1 J9 |. `3 b! j! I- M: d% G8 p, [
12.         delay_us(1000);

13. }
    9 S" F; q+ `% F) H. T. Z  L

复制代码

其实也很简单，就是打开蜂鸣器，持续一会，然后关闭蜂鸣器，持续同样时间。
9 N6 ^6 w5 E  |! N2 ]" N然后再看看调用的地方：

1.      for(e=0;e<((u16)time[i])*tone[music[i]]/yanshi;e++){

2.             Sound((u32)tone[music[i]]);
   9 ?0 v8 B) l6 l/ \; R+ T
3.         }

复制代码

是用时长来做控制，重复调用了许多次Sound()播放声音。这样持续起来，听起来就是一个音符了。
# @: {" m5 y) l# [. A; t- r
跑起来程序，让我们来听听“多瑞咪”！
嗯~~有点问题，有个音听起来不对劲！仔细听，数了数，对应的应该是7（第8个音），再仔细看一遍：
! n, p3 m1 V! e. f

1. //             低7  1   2   3   4   5   6   7  高1 高2  高3 高4 高5 不发音

2.         uc16 tone[] = {247,262,294,330,349,392,440,294,523,587,659,698,784,1000};//音频数据表


复制代码

这个音对应的是294，在这个数组中有些不协调啊！
( M* r! C; F. M+ T2 _$ U: r其他的数据，都是按从小到大的顺序排列的，这个数怎么比左右的数都小啊？
; }* E2 p2 ]" q4 x4 n4 P难道写错了？如果也按是顺序来的话，我看改为494比较协调。
那就改改呗，代码在手嘛，哈哈！
改了下，一听，还真就顺耳了，我是不是天才，哈哈！（A：天才？我看是多了两横。B：我看不光是要去掉两横，还要去掉一个“才”字。）
# _* R) z! {$ N8 Y3 s! P$ |闲话少说，继续调试。


% Q8 i+ g% f4 d! ~三，调整测试参数
    到现在，大体能听出来是个音乐了，但是播放太快了（与板子上硬件相关），不太舒服，调调延时吧。
6 k- [6 s; P* k) _5 p    大体相关的有几个参数：
. J$ p! f+ [6 G8 M9 M6 w    1，持续时长，就是time[]数组，但是，一旦调整，需要每个参数都修改一遍，太累了。
  E2 J7 v, R9 g) b0 L# p    2，有没有修改一处，所有音符的播放时长都变的？
    有！就是这个：
4 W, S2 V7 J( ]: n4 l! V    yanshi = 2;//10;
! B5 h% T3 T) w+ l: j  ~* y  H2 X    把它调小，循环播放的次数是增加的，也就是音符的持续时间变长了。
: v0 g2 t, e6 B7 N8 \2 p1 w+ M    3，还有一个值，就是前面Sound()函数中的time值，这个值影响的是音调准不准。具体怎么计算的，我也没搞明白，就是多试了几个值，挑了个听着舒服的。

对这几个参数一顿调整后，“多瑞咪”听着就很顺畅了。
) [+ s! \6 I" w/ C) l7 q
0 D2 K# U0 K, D% O( g1 K+ B9 p6 q- ]8 y下面，最激动人心的时刻到了！
4 T7 J. Y: b5 h$ q

四，添加一首歌曲
" T0 Z* X, {# g
, S) t$ T2 z; R2 u& C* p) ^早就想添加一首歌曲了，不过真要开始添加，也还有点忐忑，得弄首自己熟悉的吧，不能弄太复杂的吧，嗯，来首儿歌吧，就选《小燕子》吧。
* N# t* _$ g, L% u, ?先上网找个谱子，仔细看看，嗯，也就是搞定两个数组嘛，一个音调，一个音长。
' L1 b" ]( r; B; P8 m; h查看乐谱，如下：
# f& N- y5 D5 U* I0 |# i# x2 S) G
* e7 I& A1 k! U7 c9 h; k: V" t真到了转换简谱到数组的时候，这时就能发现选择儿歌的好处了，所有的音调都在tone[]数组中，也就是说，在低音7到高音5之间。让我们再看一遍这个数组：
" G: y; h4 [. M

1. //             低7  1   2   3   4   5   6   7  高1 高2  高3 高4 高5 不发音
   : _  I7 }$ @( z# A5 E& ]
2.         uc16 tone[] = {247,262,294,330,349,392,440,494,523,587,659,698,784,1000};//音频数据表


复制代码

如果搞了一个复杂的歌曲，音调的范围超过了这个范围，就需要自己研究下那些新音符对应的是什么频率值了。
& P. D' A5 [% O9 ^: R8 g至于时长，这里是用的4表示1拍的时长。这样，半拍（一个音符下有一道横线）就是2，四分之一拍（一个音符下有两道横线）就是1了，还有两拍的，就是8。
这样，音调与时长都搞定了，是不是就ok了？
; A8 k3 u. _" |. w- q: a2 N嗯，基本上可以这么说，不过，还有些小细节，例如，在两个音符中间的一个小点是什么？
我在这里就犯过错，我还以为是休止符（不知道是从那里获取的错误信息！也许真的有必要将大脑中的知识点都梳理一遍），后来查了一下，这玩意叫附点，看介绍：
. }/ R& w8 r4 t% D附点的符号很简单，就是单纯音符后面的小圆点。附点的作用是：将前面挨着它的单纯音符的时值延长一半。
还有一个小细节，就是在一句歌词唱完之后，需要停顿一会，这时候，就用上了音频数据表中一个特殊的值：1000，前面注意看的话，在Sound()中就有对它的特殊处理，就是不开启蜂鸣器，只是一个延时。
' x, b% f  P' ]3 w这时再听听，就有些感觉了哈！
后面就是根据整体感觉，做点微调了，例如，我就调整了下尾部拖音的时长，本来是8（两拍），我改为6（一拍半），似乎听起来更好听了，哈哈！
8 j# G" a' J1 z6 n6 l0 I6 ]" f. S
下面是我修改后的代码：
8 a: ^% w9 n9 Z* n4 r0 x7 e4 m; {

1. #include "beep.h"

2. #include "stm32f10x.h"

3. #include "gpioHandler.h"

4. #include "timerHandler.h"

5.
   & M% _/ E) i; M& y& a, R) H
6. void BEEP_Init(void)

7. {
   0 b' Q' p0 O% z" e
8.     GPIO_InitTypeDef  GPIO_InitStructure;
   : z; N$ P$ t' N/ W
9.
   . P  V( ~& I$ B+ a9 Z8 B
10.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);         //使能A端口时钟
    : y0 y) b6 N7 I# @9 h0 a3 W  u# e
11.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

12.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                  //推挽输出

13.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
    , M" s: H) V; E6 `) l
14.     GPIO_Init(GPIOB, &GPIO_InitStructure);          //初始化GPIOD3,6

15.     GPIO_SetBits(GPIOB,GPIO_Pin_5);
    * A6 c) ~7 C2 ?; q4 S5 Q+ m9 Q: I2 u
16. }

17.
    ) ^3 j. n; a. q3 I
18. void Sound(u16 frq)
    2 |& E! A) C  R# z4 A
19. {

20.         u32 time;
    0 B, e; N& |& q' J( H9 a
21.         if(frq != 1000)

22.         {
    ; [9 L- e; j6 Y% [+ V' O+ s2 {
23. //                time = 500000/((u32)frq);

24.                 time = 100000/((u32)frq);

25. //                PBeep = 1;

26.                 Buzzer_On();//打开蜂鸣器--根据自己的硬件情况调整，通常就是控制蜂鸣器的gpio引脚置1

27.
    ! ?3 ~  ]1 M  c6 T
28.                 delay_us(time);

29. //                PBeep = 0;
    9 v; b3 y- E  W( P
30.                 Buzzer_Off();//关闭蜂鸣器--根据自己的硬件情况调整，通常就是控制蜂鸣器的gpio引脚置0
    / Z9 f- G1 |7 |6 j! r. a
31.                 delay_us(time);
    7 T  w( b: x  x5 h! a
32.         }else
    ) }; {9 T( b* |" z: e9 B6 |4 O( B8 T
33.                 delay_us(1000);

34. }

35. void play_music(void)
    # F2 O2 Z9 z! S& R8 z, I6 |
36. {
    4 d8 t& k0 T1 A0 I, [
37.         //             低7  1   2   3   4   5   6   7  高1 高2  高3 高4 高5 不发音
    ! @4 W- Q1 w1 X& g
38.         uc16 tone[] = {247,262,294,330,349,392,440,494,523,587,659,698,784,1000};//音频数据表

39.
    " C, f3 N, s8 h) \( }% Y
40.         //小燕子

41.                 u8 music[]={3,5,8,6,5,13,//音调
    7 P; S, r% S2 K' i3 I
42.                         3,5,6,8,5,13,

43.                         8,10,9,8,9,8,6,8,5,13,
    ( N& F  x) S3 H% g+ o* w- U
44.                                         3,5,6,5,6,8,9,5,6,13,
    ' X+ E/ g4 P* Z& d0 R! f
45.                                         3,2,1,2,13,

46.                                         2,2,3,5,5,8,2,3,5,13};

47.                 u8 time[] ={2,2,2,2,6,4,//时间
    6 w; I9 o% @/ N/ c) i
48.                                 2,2,2,2,6,4,
    + K3 \5 K5 k' r  ~& c
49.                 6,2,4,4,2,2,2,2,6,4,

50.                                 6,2,4,2,2,4,2,2,6,4,
    6 [0 E' R/ r# |; H# [. a
51.                                 2,2,4,6,4,
    2 \+ Y( x  |8 p8 b. ^# v  t
52.                                 4,2,2,4,4,4,2,2,6,4};
    2 V' Z3 i" i5 R$ r& }0 H1 U
53. //        u8 music[]={13,1,2,3,4,5,6,7,8};//测试基础音

54. //        u8 time[] ={4, 4,4,4,4,4,4,4,4};
    & b- ]$ ]# U+ R, v: y; ?! v$ G
55.
    2 @- ?% v  m) B$ R2 y! A; d
56.         u32 yanshi;
    6 e7 }; ~2 e5 S1 a
57.         u16 i,e;
    2 I' d, `6 _3 S
58.         yanshi = 2;//10;  4;  2
    + W! H2 }) _* z
59.         for(i=0;i<sizeof(music)/sizeof(music[0]);i++){

60.                 for(e=0;e<((u16)time[i])*tone[music[i]]/yanshi;e++){
    3 M/ [" {( d) j; O4 X7 |
61.                         Sound((u32)tone[music[i]]);

62.                 }
    - c; G: D$ r. h
63.         }

64. }


复制代码

调用的时候，就是两句代码：
+ R: Z2 J6 C' q9 v" g

1. BEEP_Init();

2.         play_music();

复制代码
