STM32MP1是ST推出的首款Cortex-A系列MPU，整个MP1系列分为三大类：MP151、MP153和MP57，其中MP157是家族中最为强大的一款芯片。其中STM32MP157DAA3是整个MP1的旗舰级芯片，采用异构多核架构，包含两个800M的Cortex-A7内核、一个209M的M4内核，带有一个3D GPU，支持OpenGL ES 2.0，RGB接口屏幕最高支持1366*768 60fps。

" D% I+ C: z7 D1 B, A! L

STM32MP1系列完美的继承了STM32F7/H7的相关外设资源，可以看做是一个换核版的STM32H7，因此如果会STM32单片机的话就会很容易切换到STM32MP1的开发，这也是行业对于STM32MP1如此期待的主要原因。Cortex-A7可以跑Linux，完成复杂的应用软件开发，M4内核可以运行FreeRTOS系统，完成实时应用的开发。对于学习者而言，可以通过MP1一块板子来完成Linux和单片机的学习。

* f. E' ~- |2 [# h$ `; P: }

正点原子STM32MP157开发板采用底板+核心板的形式。STM32MP157核心板资源图，如下所示：

▲图1.1.1 核心板资源图

( H* N1 D" T, }3 A6 [  ?+ X

STM32MP157核心板的外形尺寸为60mm*45mm大小，非常小巧，并且采用了贴片板对板连接器，使得其可以很方便的应用在各种项目上。

" h1 H! i: ]2 D) w# ]+ b

正点原子STM32MP157核心板板载资源如下：

• CPU：STM32MP157DAA1，双核A7+单核M4，A7主频800MHz，M4主频209MH，LFBGA448封装。
• 外扩DDR3L：2片16为DDR3，总容量为1GB(2×512MB)，位宽32位(2×16)。
• EMMC：8GB字节。
• 两个2*50的防反插BTB座，共引出144个GPIO以及35个其他功能引脚。


  $ M6 _2 E4 ?. f6 v

STM32MP157开发板底板资源图如下所示：

▲图1.1.2 MP157全功能开发板介绍

可以看出，STM32MP157开发板底板资源十分丰富，把STM32MP157的内部资源发挥到了极致，基本上STM32MP157内部所有的资源都可以在此开发板上验证，同时扩充丰富的接口和功能模块,开发板的外形尺寸为181mm*125mm大小。
正点原子STM32MP157开发板底板板载资源如下：

• 1个核心板接口，支持STM32MP157核心板
• 1个电源指示灯（蓝色）
• 2个状态指示灯（红色和绿色，用户可以使用）
• 1个六轴（陀螺仪+加速度）传感器芯片，ICM20608
• 1个高性能音频编解码芯片，CS42L51
• 1路CAN FD接口，采用MCP2526FDT芯片
• 1路485接口，采用SP3485芯片
• 1路RS232串口（母）接口，采用SP3232芯片
• 1路RS232串口（公）接口，采用SP3232芯片
• 1个ATK模块接口，支持正点原子蓝牙/GPS/MPU6050/手势识别等模块
• 1个光环境传感器（光照、距离、红外三合一）
• 1个摄像头模块接口
• 1个OLED模块接口
• 1个USB串口，可用于代码调试，Type-C接口类型
• 1个USB OTG接口，用于USB从机通信，Type-C接口类型
• 6个USB HOST接口，用连接USB设备
• 1个有源蜂鸣器
• 1个RS232/RS485选择接口
• 1个RS232/ATK模块选择接口
• 1个串口选择接口
• 1个TF卡接口
• 1个10M/100M/1000M以太网接口（RJ45）
• 1个录音头（MIC/咪头）
• 1路耳机接口，支持4段式耳机
• 1个小扬声器（在板子背面）
• 1组5V电源供应/接入口
• 1组3.3V电源供应/接入口
• 1个直流电源输入接口（输入电压范围：DC6~16V）
• 1个启动模式选择配置接口
• 1个RTC后备电池座，并带电池
• 1个复位按钮，可用于复位MPU和LCD
• 3个功能按钮
• 1个电源开关，控制整个板的电源
• 1个Mini PCIE 4G模块接口
• 1个Nano SIM卡接口
• 1个SDIO WIFI&BT模块，板载
• 1个WIFI&BT天线接口，板载
• 1个HDMI接口
• 1个JTAG调试接口，可以调试M4内核
• 1个SPDIF光纤音频接收接口
• 1个SPDIF光纤音频发送接口
• 1个可调电位器，用于ADC测试
• 1个4P的圆孔排座，可以接DHT11或DS18B20温湿度传感器
• 1个2×22P，2.54mm间距的排针，引出44个IO，用户可自行使用



' _9 H3 q7 R$ O- M7 ~; I6 l

! e" {8 z) Z2 n  P/ F

正点原子10年嵌入式教育经验，对于嵌入式文档教程有着极高的要求，教程编写以及视频录制讲师多则7,8年教育经历，少则4,5年，均参与正点原子多款开发板的教程编写以及视频录制。STM32MP157开发板是集正点原子10年教育经验的大作。

' G& F' o* Q, z5 ]7 ?. o5 ?" E

STM32MP157采用Cortex-M4加A7的双核异构架构，既可以通过STM32MP157学习STM32单片机，又可以学习嵌入式Linux，一板两用！极大的方便了学习者。针对STM32MP157开发板，既要编写Cortex-M4裸机教程，又要编写嵌入式Linux教程。截止目前为止，正点原子已经编写完成6份详尽的开发教程以及10份开发笔记。

$ ]2 R8 ]9 r9 `' q. t+ b

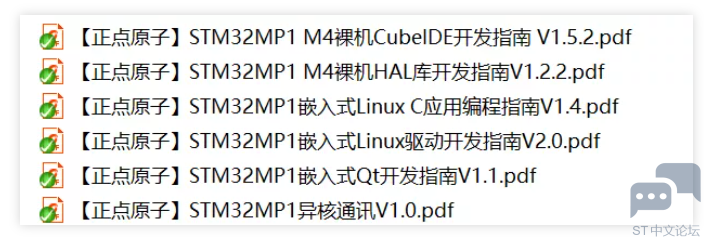

目前已经发布了6份，总计5440多页，并且还在不断的更新中！教程资料如下：
; f! G3 S/ Y# A! B% N) c& q

, j3 D, P+ V/ u8 k, r: \

# W5 q9 |8 p, b% s: R; D

另外还有10份其他开发笔记，如下图：

& |# {  `, p8 E

这些教程从开发板拿到手以后如何测试，一直到linux驱动开发、应用开发，堪称保姆级教程。真正手把手教你学嵌入式，从环境搭建，ubuntu入门，到嵌入式linux驱动开发，完善、详细的教程，降低学习难度。

$ ~2 a, m% A( T  g. p

. |4 E0 k8 O; K4 J6 m& n  f

正点原子开发板全部开源，TF-A、uboot、kernel、QT综合界面，全部免费开源！方便大家学习、开发。

- |; y3 a, B5 M, W* K- F

* z1 x, o5 I. G# T6 @+ d* W* r

针对STM32MP157的M4内核，我们提供了传统的MDK+HAL库版例程，也提供了CubeIDE+HAL库的例程。

! O3 O1 `: `0 w; r

MDK+HAL库一共有46个实验，基本涵盖了MP1的M4内核所有的外设实验。

+ R1 I: I6 w; i/ G6 F

针对CubeIDE+HAL一共提供了36个实验：

+ x; `' C% o' v. h

4 p" W, H% J' _  h# \# Z

针对MP1的M4内核，提供了23个FreeRTOS例程：

9 C2 m, o& a) `! ?6 |9 @

目前提供了35个linux驱动例程，还在更新中：

3 B# }3 T. X* h* P

3 F' }5 G) c* O2 h- C

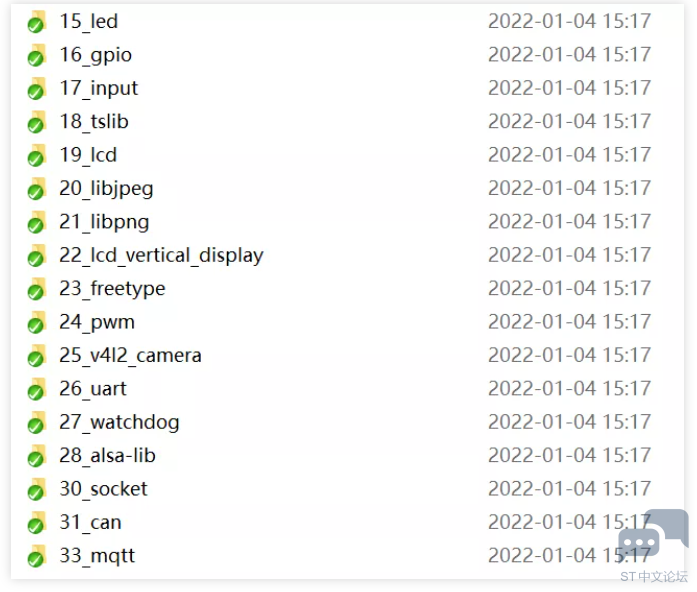

针对嵌入式Linux应用开发，我们提供了19个应用开发例程：

" N3 h1 F# |0 [) ?" \) Y1 X% o

正点原子MP157开发板出厂有精美的UI界面，为QT编写，界面全部开源，提供了EGL和FB两个版本，方便大家学习使用。

" g: ?2 P1 z( ?% ~5 ^% ]5 W% A

egl和fb只是针对不同的根文件系统，UI界面是完全一样的。正点原子每个QT APP都是独立的例程，大家可以根据实际需求查看，学习对应的APP：

9 S+ h5 M, H# E" s- v8 e

0 y/ w9 E# G8 K; X) W' m9 E

正点原子STM32MP157开发板所有资料均免费开源，下载地址为：

http://www.openedv.com/docs/boards/arm-linux/zdyzmp157.html
