【经验分享】stm32之RCC

[复制链接]
STMCU小助手 发布时间:2022-1-22 17:54
 stm32时钟系统的意义:
    1、电源的开关作用,达到低功耗效果;
    2、调节时钟的速度;
对于每个外设,都要设置设置,stm32的时钟系统为了更低功耗;

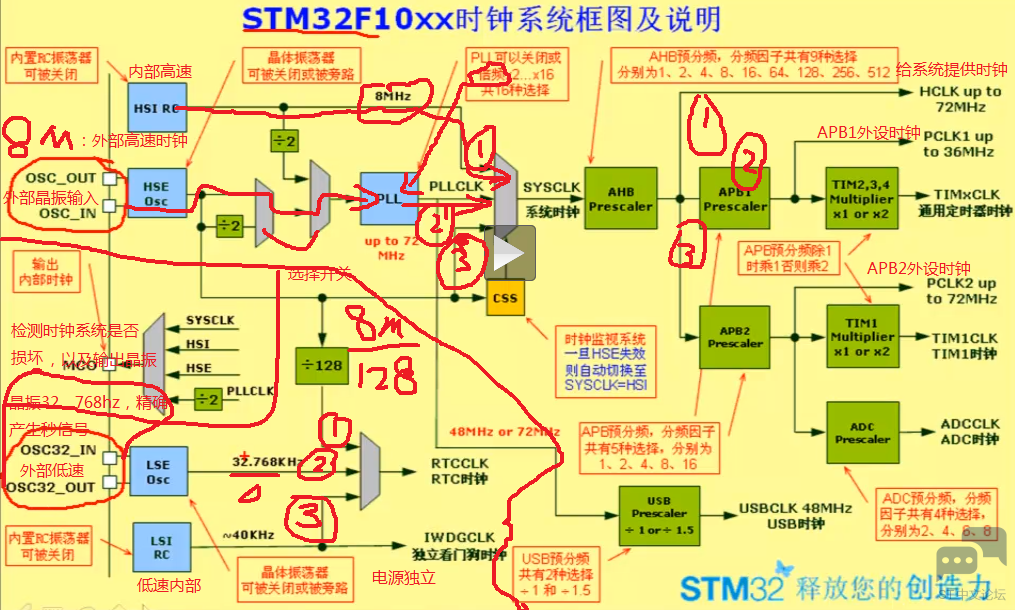

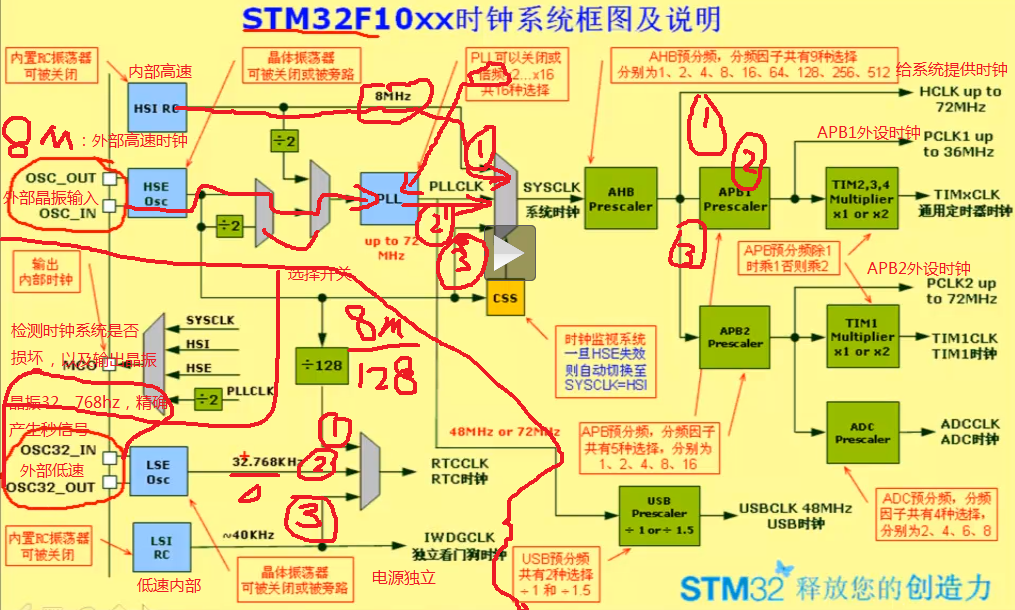

STM32时钟系统框图分析: 301552013133415.png 0 h8 z) A' d" X- W8 R

6 \' ^9 N5 H* |4 h' ?1 \9 C( H3 C8 B时钟源:
  时钟是STM32的脉搏,是驱动源。使用任何一个外设都必须打开相应的时钟。这样的好处就是,如果不是用一个外设的时候,就把它的时钟关掉,从而可以降低系统的功耗,达到节能,实现低功耗的效果;
  stm32的时钟可以有以下4个时钟源提供:
    1、HSI:高速内部时钟信号stm32单片机内带的时钟(8M频率),缺点是精度较差;
    2、HSE:高速外部时钟信号,精度高  来源:(1)、外部晶振 (2)、HSE用户外部时钟;
    3、LSE:低速外部晶振 32.768khz主要提供一个精准的时钟源,一般作为RTC时钟使用;
    4、LSI:内部低速时钟,提供独立看门狗,也可以给RTC;
  STM32将时钟信号(例如HSE)经过分频或倍频(PLL)后,得到系统时钟,系统时钟经过分频,产生外设所使用的时钟;
RCC设置流程:
  1、将RCC寄存器重新设置为默认值    RCC_DeInit
  2、打开外部高速时钟晶振HSE      RCC_HSEConfig(RCC_HSE_ON)
  3、等待外部高速时钟晶振工作      HSEStartUpStatus = RCC_WaitForHSEStartUp();
  4、设置AHB时钟            RCC_HCLKConfig
  5、设置高速APB时钟          RCC_PCLK2Config
  6、设置低速APB时钟          RCC_PCLK1Config
  7、设置PLL              RCC_PLLConfig
  8、打开PLL              RCC_PLLCmd(ENABLE)
  9、等待PLL工作            while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET)
  10、设置系统时钟           RCC_SYSCLOCKConfig
  11、判断是否PLL是系统时钟      while(RCC_GetSYSCLKSource()!=0x08)
  12、打开要使用的外设时钟      RCC_APB2PerphClockCmd()/RCC_APB1PeriphClockCmd()
实例:
  1. /*******************************************************************************
    - q7 i( S0 @( b+ \/ N$ F
  2. * Function Name  : RCC_Configuration2 l* `9 Z! _$ d& B
  3. * Description    : Configures the different system clocks.
    ( Q8 B6 y+ p; ?  S+ R1 {: o
  4. * Input          : None+ y7 k% l  i( K8 j) ]/ M
  5. * Output         : None% G2 c: ?; B; P3 [9 @* s! ~
  6. * Return         : None2 B+ X* m$ F% \
  7. *******************************************************************************/
    / I" f9 b1 `# }5 h3 ]9 w3 c
  8. void RCC_Configuration(void)
      m1 B+ y4 l& o$ p
  9. {1 X- w0 _& o4 a9 e4 Z  r
  10.     /*------使用外部RC晶振----------*/: L. P) N  x8 C$ I, @
  11.     RCC_DeInit();    //时钟默认初始化( a9 r1 g. c7 @6 o4 {9 n
  12.     RCC_HSEConfig(RCC_HSE_ON);//使能外部的高速时钟
    ' t' O" s* D) L8 W/ n) a
  13.     while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET);//等待外部的高速时钟就绪! T: d! Y0 ?5 E: w8 ?: j9 N

  14. " W0 S# ?( F' ^/ u( T
  15.     FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //使能指令预存取
    : p6 `, t! b! \8 C% L- L: _
  16.     FLASH_SetLatency(FLASH_Latency_2); //等待两个周期( R4 O0 a% t& A" _6 V- ]4 |
  17. ) x1 [$ h/ _/ C0 j8 o% R% t
  18.     RCC_HCLKConfig(RCC_SYSCLK_Div1); //设置AHB时钟为系统时钟
    / P6 g% z* g- W5 k
  19.     RCC_PCLK2Config(RCC_HCLK_Div1);     //设置APB2时钟为AHB时钟2 X9 C* _  {! f) n' M. Z
  20.     RCC_PCLK1Config(RCC_HCLK_Div2);     //设置APB1时钟为AHB/2时钟
    / _! F1 E* D: U  Y
  21.     //以下3行是PLL的设置
    ' r5 C$ Z* L! N# g1 g2 v
  22.     RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);    //设置PLL时钟为外部高速时钟的9倍频7 n) A8 A0 z0 d' ^* c
  23.     RCC_PLLCmd(ENABLE);    //使能PLL时钟
    3 `5 Q6 q  E% C; b: q- t  {4 ^
  24.     while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);    //等待PLL时钟使能就绪# j  a0 J1 ^0 t
  25.      //选择为PLL的CLOCK
    8 }8 `0 _" P0 P1 n, z2 M
  26.     RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);     //配置PLL时钟为系统时钟7 h6 g* O& S4 j% O% U
  27.     while(RCC_GetSYSCLKSource()!=0x08);    //等待PLL时钟作为系统时钟
    / m; ?4 Q2 G! z; ]! R# g% |
  28.   f3 Q& C; x* d- A4 \0 ]4 g) g  j4 x
  29.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC);, c8 n- B  L+ H5 i
  30.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_UASRT3,ENABLE);
    2 }5 \& a' k' {, j* |6 T. `
  31. }
复制代码
5 c7 ~; B% j& L$ M( u% S

. M" f4 o( v& X# j+ L8 c/ y. h/ [RTC模块:
  RTC(Real_Time Clock)实时时钟;
实时时钟是一个独立的定时器,RTC模块拥有一组连续计数的计数器,在相应软件的配置下,可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期;

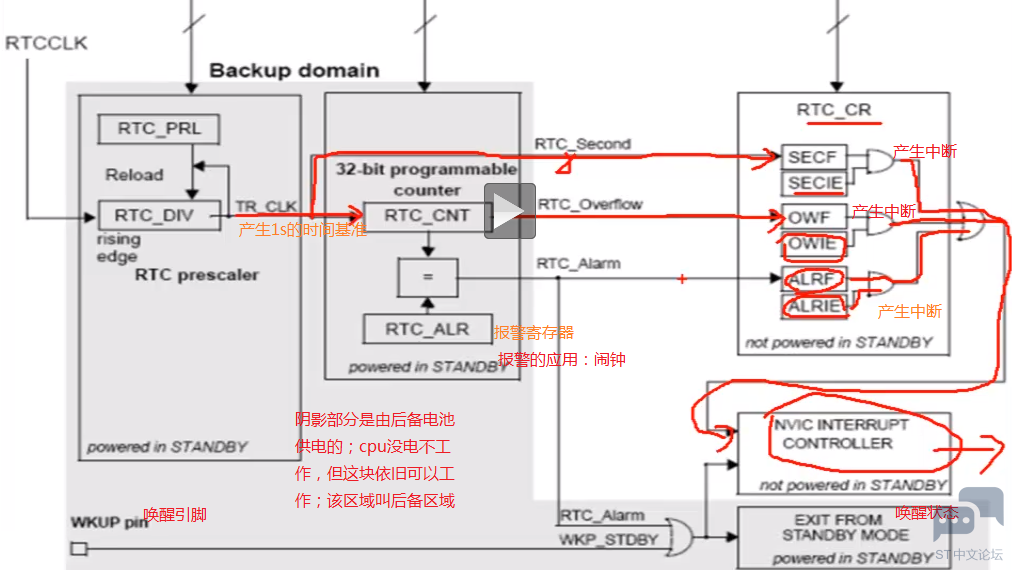

  RTC由两个主要部分组成。第一部分(APB1接口)用来和APB1总线相连。此单元包含一组16位寄存器,可通过APB1总线对其进行读写操作。APB1接口以APB1总线时钟为时钟;
  另一部分(RTC核)由一系列可编程计数器组成,分成两个主要模块;
    第一个模块是RTC的预分频模块,它可编程产生最长为1秒的RTC时间基准TR_CLK,RTC的预分频模块包含了一个20位的可编程分频器(RTC预分频器)。在每个TR_CLK周期中,如果在RTC_CR寄存器中设置了相应允许位,则RTC产生一个中断(秒中断)
    第二个模块是一个32位的可编程的计数器,它可以被初始化为当前的系统时钟时间。系统时间以TR_CLK速度增长并与存储在RTC_ALR寄存器中的可编程的时间相比较,如果RTC_CR控制寄存器设置了相应允许为则比较匹配时将产生一个闹钟中断;
( R% f5 m$ R* r& s/ Q
RTC主要特性:
  可编程的预分频系数:分频系数最高为220。
  32 位的可编程计数器,可用于较长时间段的测量。
    2个单独的时钟:用于APB1 接口的PCLK1 和RTC 时钟(此时的RTC 时钟必须小于
PCLK1 时钟的四分之一以上)
   2种独立的复位类型:
  ─ APB1 接口由系统复位
  ─ RTC 只能由后备域复位。
   3个专门的可屏蔽中断:
  ─ 闹钟中断,用来产生一个软件可编程的闹钟中断。
  ─ 秒中断,用来产生一个可编程的周期性中断信号(最长可达1 秒)。
  ─ 溢出中断,检测内部可编程计数器溢出并回转为0 的状态。
( n" J0 Y% R5 ]& c; \

& e% i0 K1 R- p+ z! Y
RTC的一些设置是保存在后备区域中的:RTC_PRL, RTC_ALR, RTC_CNT 和RTC_DIV寄存器;
这些寄存器仅能通过备份复位信号复位,不受系统复位或电源复位的影响;
备份区域复位:
  当以下时间中之一发生时,产生备份区域复位:
    1、软件复位,备份区域复位可有设置备份区域控制器RCC_BDCR中的BDRST位产生;
    2、后备电池和系统电源都没电的情况下;引发备份区域复位;
配置RTC:
  RTC有两种模式(工作模式和配置模式),要对RTC进行配置,首先设置RTC处于设置模式下;通过对RTC_CRL寄存器中的CNF位置位使RTC进入配置模式;另外,对RTC的任何寄存器的写操作都必须在前一次写操作结束之后再进行,要使用软件来查询当前的状态,同可通过查询RTC_CR寄存器中的RT0FF状态位来判断RTC寄存器是否处于更新中,仅当RTOFF状态位是“1”时,RTC寄存器可写入新的值;(这些是对RTC的保护措施)
  配置过程:
    1、查询RTOFF位,直到RTOFF的值变为“1”
    2、置CNF值为1,进入配置模式;
    3、对一个或多个RTC寄存器进行写操作;
    4、清楚CNF标志位,退出配置模式;
    5、查询RTOFF,直到RTOFF位变为“1”,以确认写操作已经完成;
  仅当CNF标志位被清零时,写操作才能进行;这个过程至少需要3个RTCCLK周期;
配置实例:
  1. /************************************************************************************** i$ [4 J' `, J" d. W
  2. **名称        ;void RTC_Configuration(void)9 A, C/ P, s7 J0 {0 I
  3. **功能        ;RTC实时时钟的配置; x, B/ [: B; r2 C2 r; ]* U
  4. **入口参数    ;无6 a3 x0 O4 {! V$ z* ^% k
  5. **出口参数    ;无
    ( l7 D7 w9 {7 ~# x3 S
  6. *************************************************************************************/
    ! D/ I( c; U1 d' T1 @

  7. 7 y3 e9 `. J' }' P! R  R7 R  V
  8. void RTC_Configuration(void)
    # s" ^& _( r8 z; n
  9. {
    % N' e/ w" E" T, w( ]8 _8 j
  10.     /* Enable PWR and BKP clocks */   //使能APB1外设PWR and BKP 的时钟$ ^2 V5 T! j+ X5 t
  11.     /*打开电源和后备时钟*/
    : j2 Y1 E4 S. N% v1 m( Z$ @) x
  12.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP,ENABLE);$ V% y6 s, v* M9 ~

  13. " K( u# O" J- B; U, k  f8 z+ b0 R
  14.     /* Allow access to BKP Domain*/  //允许RTC 和后备区域寄存器的访问  f3 X; P+ }! i& k! Q4 e
  15.     PWR_BackupAccessCmd(ENABLE);
    7 u6 ~4 B7 v' b) s7 Z: U6 q
  16. 4 S. D1 t8 H. j5 ^
  17.     /* Reset Backup Domain*/        //将外设BKP的全部 寄存器重设为缺省值  A# N- H  N: x$ o4 u5 f) O
  18.     BKP_DeInit();% T' |/ P; X1 j8 l& p
  19. ' Z: Z; D6 q, _
  20.     /* Enable LSE */                //设置(打开)外部低速时钟
    " P5 R( x7 \0 j. P
  21.        RCC_LSEConfig(RCC_LSE_ON);. Z4 p$ ^' K- h6 r/ u. B1 b
  22. + F! e1 b* |( r, s( p7 v% U
  23.     /* Wait till LSE is ready */        //等待外部低速时钟准备好; ]4 q$ ~# V, d# z& |
  24.     while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET);
    * o% g5 W/ v" U6 Z$ |
  25. # j8 ]! l# X6 F# h3 I
  26.     /* Select LSE as RTC Clock Source */    //设置LSE为RTC时钟
    6 f' E' x1 ^2 }( B% {6 B
  27.     RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
    + w. @/ X( s7 [$ Y

  28. 6 l3 @, O! K/ N( o( ]
  29.     /* Enable RTC Clock */                //使能RT时钟3 X3 h' m5 N' a3 D& ]
  30.     RCC_RTCCLKCmd(ENABLE);
    / ^( a3 A( P! S2 Y/ }+ @; v

  31. + v7 Q5 X, Z" m" r) o
  32.     //开始设置RTC,下面同步原因是:有两个时钟
    $ g: P2 v. t& e& U3 X/ k: C
  33.     /* Wait for RTC registers synchronization *///等待RTC寄存器(RTC_CNT,RTC_ALR and RTC_PRL)与RTC的APB时钟同步
      O' U. ~* l9 g4 H& w- W
  34.     RTC_WaitForSynchro();
    * z. i; v: i+ H& x: O

  35. # e7 i9 Q) v, O$ R" g
  36.     /* Wait untill last write operation on RTC register has finised *///等待最近一次对RTC的写操作完成- |- @; L& L( G; W% T! N
  37.     RTC_WaitForLastTask();
    - m3 S1 s, R5 j7 X0 T9 _# U
  38. % `! i1 A- {. L
  39.    /* Enable the RTC Second interrup */    //使能RTC的秒中断
    * C1 _& s8 [  D: f) g% f
  40.    RTC_ITConfig(RTC_IT_SEC,ENABLE);
    % P4 G/ g" B# z+ ]

  41. : B7 L3 ^" y, h/ F- u$ r
  42.    /* Wait untill last write operation on RTC register has finised */5 j( z. s8 i. t, h) P7 g
  43.                                                             //等待最近一次对RTC的写操作完成
    5 ^( H( y1 J, k% B& c% R! i2 ?, w! [
  44.     RTC_WaitForLastTask();
    2 ~& k# a4 B- o  n

  45. 1 z! f7 z3 G1 L& x0 r
  46.     //分频值为32767+1=32768) A- \, R5 A& h4 A& U7 o& f8 z
  47.     //计数频率=(32.768khz/32768)= 1hz
    0 l- W+ I* C7 v
  48.    /* Set RTC prescaler : set RTC period to 1 sec*/        //设置RTC预分频的值
    & e" V7 e9 \8 I; l- Q$ ]
  49.    RTC_SetPrescaler(32767);
    9 c: f+ u* ]$ F  A, p
  50. / G. A  `# m& Z3 _. Q. h* U
  51.     /* Wait untill last write operation on RTC register has finised */+ c9 `: f- v/ H
  52.                                                         //等待最近一次对RTC的写操作完成- [+ _8 }& R( m6 _" I( G2 w
  53.     RTC_WaitForLastTask();1 X! K2 M8 d8 N( u

  54. ! A2 B4 S* V/ I' f+ c
  55.     //设置当前的时间值
    & _; i- O2 I# n$ m0 Y1 r, A5 q
  56.     /*2014.4.5 10:20:4& C' l8 z' W8 w9 e+ u6 H3 {% e+ i
  57.     *t = 4+20*60+10*60*60 + 5*24*60*60+& f) ^. T+ n( H
  58.     *
    . B4 K, e- H% T0 ^0 P5 ~( ]% [
  59.     */0 k1 V& \; t3 a5 O: W
  60.     RTC_SetCounter((u32)t);
    2 M' \9 e1 q; \! ?
  61.     RTC_WaitForLastTask();
    5 X, v  Z0 m# }1 e. ~3 ?+ t( c# `
  62. }
复制代码

3 q) c/ o7 \. O+ e, G
