【经验分享】stm32+lwip:网页服务器测试

[复制链接]
STMCU小助手 发布时间:2022-1-22 18:58
一、准备
ST例程文档关于lwip的介绍如下:
由此可以看到LWIP有三种API,在本文中,使用Raw API。
HTTP协议是建立在TCP协议之上的一种应用,本文用到的TCP Raw API如下:
5 O; i, p# N8 F7 _: {
二、移植官方例程
官方例程在stsw-stm32070\STM32F4x7_ETH_LwIP_V1.1.1\Project\Standalone\httpserver目录下,拷贝以下文件到我们工程:
fs.c/h是文件的操作
fs.data.c/h存放了网页的数据
httpd.c/h是网页服务器
httpd_cgi_ssi.c 是cgi和ssi的处理
将httpd_cgi_ssi.c中关于硬件操作的代码删掉,或者找到宏LWIP_HTTPD_SSI和宏LWIP_HTTPD_CGI将SSI和CGI功能禁掉,然后在主程序中增加httpd_init()。
上电运行后可以看到ST官方例子的网页:
三、打印网页接收数据

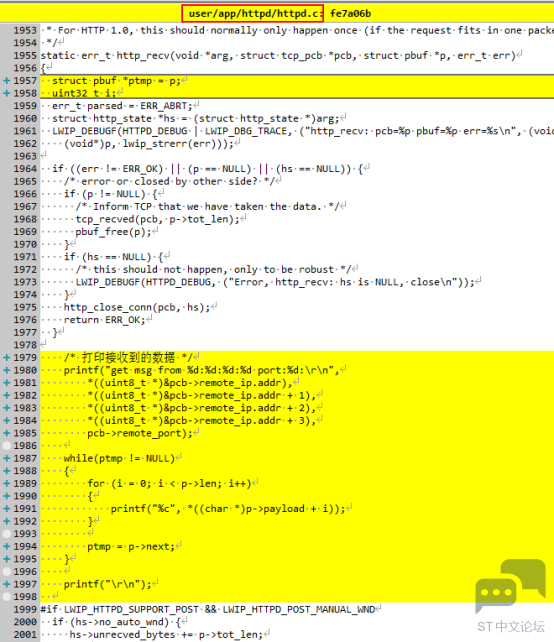

在httpd.c中的http_recv函数中增加以下黄色部分代码:
然后当在浏览器打开192.168.2.8时,串口输出以下数据:
  1. get msg from 192:168:2:194 port:55329:0 ^9 i4 `4 a- E! L- E4 l" M
  2. GET / HTTP/1.1
    # S2 P2 a& c+ r2 z5 u
  3. Host: 192.168.2.8. z! f7 M( H& x7 S3 X7 M
  4. Connection: keep-alive
    : |. h; V% l) x4 Y" y9 Y! r
  5. Upgrade-Insecure-Requests: 1
    7 d9 K: i) h& |% {
  6. User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.3440.106 Safari/537.36
    " z; ?# q* Q3 H6 d: m9 a4 u
  7. Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/webp,image/apng,*/*;q=0.8% n& \8 F% }6 Y* G
  8. Accept-Encoding: gzip, deflate
    ' L( x+ K" e7 {! l* z
  9. Accept-Language: zh-CN,zh;q=0.9
    0 c, ^4 A' r9 N& }& y
  10. 9 U' r: w& a* u# u1 J

  11. 1 `0 E4 \. `5 J3 a
  12. get msg from 192:168:2:194 port:55330:# s+ f0 x- M/ O% j
  13. GET /STM32F4x7_files/ST.gif HTTP/1.1
    7 q( X0 B. R1 e5 h2 ^4 ]
  14. Host: 192.168.2.8
    ) p) ^" b" b4 _  J) h) T
  15. Connection: keep-alive4 B. i, q0 Y. B% G* z, K
  16. User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.3440.106 Safari/537.36
    , ?0 ], @1 K8 ~  k
  17. Accept: image/webp,image/apng,image/*,*/*;q=0.8" b% F$ i, \$ ~6 {* F  Z' {: P1 h, P
  18. Referer: http://192.168.2.8/$ r' s- x5 T4 C  d
  19. Accept-Encoding: gzip, deflate
    2 f  p* T6 e3 d% w* Z* {( w8 G0 ^
  20. Accept-Language: zh-CN,zh;q=0.9
    $ b3 p$ ~7 G1 `
  21. ' b* B9 y" \  y

  22. $ V6 n3 C. T5 S6 Q
  23. get msg from 192:168:2:194 port:55331:
    6 I. P! y, K) |! _" x1 t7 Q4 u
  24. GET /STM32F4x7_files/stm32.jpg HTTP/1.1
    " [" r: ?9 W5 y5 T5 P
  25. Host: 192.168.2.8
    * ?( r- {- Y) [" d
  26. Connection: keep-alive. z) m$ V* D- A* D- z# \$ W
  27. User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.3440.106 Safari/537.363 v. n9 ?$ e, s+ B7 H# ^% p7 A5 n  b
  28. Accept: image/webp,image/apng,image/*,*/*;q=0.87 H6 E( P, M# ]5 ]1 A! e% U
  29. Referer: http://192.168.2.8/
    : G4 `; \9 D5 t" w6 ^6 M
  30. Accept-Encoding: gzip, deflate
    . C' v( W* U: u
  31. Accept-Language: zh-CN,zh;q=0.9- {* U+ T% n. S3 f& y$ x+ L4 h7 x
  32. ; T! F& A  U* z) W0 k
  33. 3 ^) y' a) S: r5 H
  34. get msg from 192:168:2:194 port:55332:
    . |: D; ~8 @  {) r7 I
  35. GET /inchtml-pages-stm32_connectivity_files/pixel.gif HTTP/1.1: _5 w: n6 R" ?" j% _* K
  36. Host: 192.168.2.8* b' M" L$ }% q* d0 J
  37. Connection: keep-alive, _8 O. [: l! O/ p7 l
  38. User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.3440.106 Safari/537.36! v) `) G& }) z: `7 g; L- [
  39. Accept: image/webp,image/apng,image/*,*/*;q=0.8
    7 i) C4 F# E8 I" b/ q6 g
  40. Referer: http://192.168.2.8/
    , @8 r# ]9 M& o% @$ a( F; t7 H
  41. Accept-Encoding: gzip, deflate
    # a( t3 B! R1 m& N- }+ w
  42. Accept-Language: zh-CN,zh;q=0.9
    6 k1 d9 {+ h. t  B5 g$ u

  43. * ^  t8 p( P* k* u) T- h4 `
  44. & _9 _! P) n4 E
  45. get msg from 192:168:2:194 port:55334:8 X, O; \4 i" [$ U8 y" G7 a
  46. GET /favicon.ico HTTP/1.1' W/ V/ s5 U5 ?( `' `. H5 `
  47. Host: 192.168.2.8
    % a. `& d  F4 t0 A! C
  48. Connection: keep-alive
    % \3 N6 H. S$ U; m8 }+ P6 {
  49. User-Agent: Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.3440.106 Safari/537.36  X1 |  h3 w7 ]2 c
  50. Accept: image/webp,image/apng,image/*,*/*;q=0.8
    0 u* B1 A% v! |* G
  51. Referer: http://192.168.2.8/8 W& N% Y. ]7 ~) W, {$ k# H2 `$ _- j0 L
  52. Accept-Encoding: gzip, deflate
    / T; j4 |( Q* X- o# H; n! k
  53. Accept-Language: zh-CN,zh;q=0.9
复制代码
& `" b. o: A, {8 [! N6 T
由此可以看出,打开了网页服务器地址,会给网页服务器发送GET / HTTP/1.1命令,网页服务器会根据这个命令找到index.html,然后给浏览器返回网页数据。由于网页数据中又包含了一些照片资源,因此浏览器再给网页服务器发送
  1. GET /STM32F4x7_files/ST.gif HTTP/1.1
    4 z4 Z& {9 K! ]1 e+ Y2 h7 ?! j" m
  2. GET /STM32F4x7_files/stm32.jpg HTTP/1.1- ]# N; M# w: q& q3 C
  3. GET /inchtml-pages-stm32_connectivity_files/pixel.gif HTTP/1.1
    5 Z( `' B+ O& ^4 `
  4. GET /favicon.ico HTTP/1.1
复制代码
' A  B' N* M3 l  ?4 s  l9 b5 Y( U
以获取照片资源。

) l! t; g+ ]5 u
四、最后
本文测试了网页服务器功能,能正常打开预置网页,后续开发嵌入式网页可以根据ST例程进行修改,同时加上了SSI和CGI可以做到一些简单的交互。
  s- V: @; b; X  L" o) f0 b
