在研究STM32串口接收发送中断的时候找到不少不错的资料，现在备份在这里。以供自己查阅，以及方便其他人。

TC ====TXE

顺便预告下最近会写个有关串口处理数据的帖子，从查询和中断方面以及数据处理的方式，从队列以及FIFO方面写起。

SECTION 1

1. /*

2. 调试STM32串口过程中发现一个奇怪的问题，初始化串口1口，使能串口发送完成中断后，立刻就进入了发送完成中断。

3. 仔细的查阅了STM32手册中的串口部分的介绍：
   / _- e: |$ p% _/ W" i
4.
   / H' `3 V2 j  I4 [7 G
5. 以下是字符发送的配置过程，注意第6点，在设置USART_CR1中的TE位时，会发送一个空闲帧作为第一次数据发送，所以即便你执行了USART_ClearFlag(USART1, USART_FLAG_TC); （这个函数肯定在空闲帧数据发送完成前执行），所以当空闲帧发送完后，就进入发送完成中断。

6.

7. 配置步骤：
   5 s9 h; H: i! D. K2 g
8. 1.  通过在USART_CR1寄存器上置位UE位来激活USART

9. 2.  编程USART_CR1的M位来定义字长。

10. 3.  在USART_CR2中编程停止位的位数。

11. 4.  如果采用多缓冲器通信，配置USART_CR3中的DMA使能位(DMAT)。按多缓冲器通信中
    7 a$ C! T/ S4 U  s0 u9 B* h) q
12. 的描述配置DMA寄存器。

13. 5.  利用USART_BRR寄存器选择要求的波特率。

14. 6.  设置USART_CR1中的TE位，发送一个空闲帧作为第一次数据发送。

15. 7.  把要发送的数据写进USART_DR寄存器(此动作清除TXE位)。在只有一个缓冲器的情况
    ( X. S/ [( P7 G7 y' f* Q+ w
16. 下，对每个待发送的数据重复步骤7。
    # S0 I* F% Q. y- J2 g3 \
17. 8.  在USART_DR寄存器中写入最后一个数据字后，要等待TC=1，它表示最后一个数据帧的
    ! Z) a3 R- N6 E% N2 }6 n
18. 传输结束。当需要关闭USART或需要进入停机模式之前，需要确认传输结束，避免破坏
    5 J6 k; R8 h7 i- N
19. 最后一次传输。
    + r3 |4 k% P% ~7 v9 w8 C; U3 i
20. */
    7 d; J# A  q, z  D5 p: b4 z# u% \
21. //解决的办法：
    - |# h8 a7 Z; e8 n
22. //方法一
    / ^1 c! H6 Z$ B: u. r
23. //在执行
      I5 R$ ~* a1 q, f5 x
24. USART_ITConfig(USART1, USART_IT_TC, ENABLE);

25. //之前，先延时一段时间，基本上比一个字符发送的时间长一点就可以了，然后再执行
    7 I# ?0 g6 K8 x/ }  }/ r  {: k3 Y
26. USART_ClearFlag(USART1, USART_FLAG_TC);
    6 U0 D1 {4 |" t5 ^% @& h
27.
    5 ]; V! A; C2 \
28. //方法二：

29. //在执行

30. USART_ITConfig(USART1, USART_IT_TC, ENABLE);
    9 H' Y$ {" ^$ D
31. while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET)
    - o( ?# y, j7 A* K2 c
32. {

33.         ; //等待空闲帧发送完成后  再清零发送标志

34. }

35. USART_ClearFlag(USART1,USART_FLAG_TC);

复制代码

8 N9 ?9 z# ]3 C* k1 N# q

SECTION 2

先说TC。即Transmission Complete。发送一个字节后才进入中断，这里称为“发送后中断”。和原来8051的TI方式一样，都是发送后才进中断，需要在发送函数中先发送一个字节触发中断。发送函数如下
# ?, _5 @1 H/ V9 v7 p# O
' g7 m* _/ A$ Y. J; b  W% H0 \

1. /*******
   5 J% W- E; R& [0 p9 s2 M' A
2. 功能:中断方式发送字符串.采用判断TC的方式.即 判断 发送后中断 位.
   0 |4 N% c& C2 {
3. 输入:字符串的首地址

4. 输出:无
   % t$ x) n6 }9 `9 m8 k. n
5. *******/

6. void USART_SendDataString( u8 *pData )

7. {

8.     pDataByte = pData;

9.
   : [! ~( ~1 y, ~: x6 F
10.     USART_ClearFlag(USART1, USART_FLAG_TC);//清除传输完成标志位,否则可能会丢失第1个字节的数据.网友提供.
    * }0 X0 l5 W) r5 [& Q# ~- l- v
11.

12.     USART_SendData(USART1, *(pDataByte++) ); //必须要++，不然会把第一个字符t发送两次
    & S, U. s% s$ Y$ P
13. }

复制代码

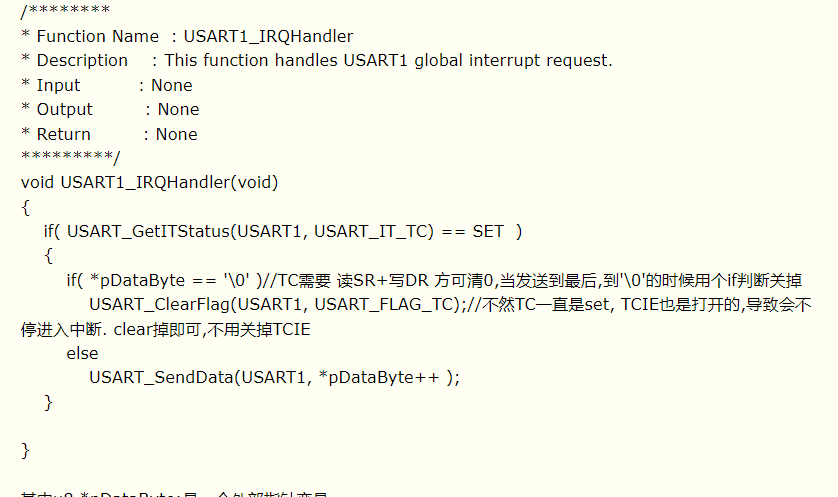

中断处理函数如下
* R; |0 ?% f0 q  o7 ^

1. /********

2. * Function Name  : USART1_IRQHandler

3. * Description    : This function handles USART1 global interrupt request.

4. * Input          : None
     J# D$ h% q/ R+ B
5. * Output         : None

6. * Return         : None
   5 ]" [, G. s7 \& v1 d; m- p
7. *********/
   ; l6 z; ~; }; r) ^& k
8. void USART1_IRQHandler(void)
   7 u( {$ ?7 Y4 }$ P! O
9. {
   - i- k  j3 Y/ T/ u% r" h9 `3 Q
10.     if( USART_GetITStatus(USART1, USART_IT_TC) == SET  )
    ' F4 N  J/ a5 {1 o
11.     {
    5 S! V( I; |! C4 \% X' q( h
12.         if( *pDataByte == '\0' )//TC需要 读SR+写DR 方可清0,当发送到最后,到'\0'的时候用个if判断关掉
    2 K0 N. |: E- v0 `% M0 V- f
13.             USART_ClearFlag(USART1, USART_FLAG_TC);//不然TC一直是set, TCIE也是打开的,导致会不停进入中断. clear掉即可,不用关掉TCIE
    ! J) Y$ Q1 @4 e
14.         else
    , Z! l3 b! K; U$ h  J) y3 p
15.             USART_SendData(USART1, *pDataByte++ );
    - w, ?% U2 A1 J" w" e) w0 @+ m
16.     }
    ; y- x0 B9 Q( a6 q0 y0 r  _
17.
    4 v6 a7 x8 R: {# y" k* j3 I
18. }

复制代码

7 }6 b9 p8 N3 Y3 D; a其中u8 *pDataByte;是一个外部指针变量

5 j- a9 J3 F9 P; f: Q5 @在中断处理程序中，发送完该字符串后，不用关闭TC的中断使能TCIE，只需要清掉标志位TC；这样就能避免TC == SET 导致反复进入中断了。

3 _5 W" D1 u% U1 N; V# p( b

串口初始化函数如下
7 \. @; T- F5 c) u# W; s# ?6 W

1. /*********

2. 名称:  USART_Config

3. 功能:  设置串口参数

4. 输入:  无
   ; t* u, F' X; \  N6 m& y( r* U
5. 输出:  无
   5 W3 B4 }$ f" M, P2 H0 }, w. ^) e
6. 返回:  无

7. **********/

8. void USART_Config()
   1 a- R; i3 g; U7 I+ g! }- v8 ?
9. {

10.   USART_InitTypeDef USART_InitStructure;//定义一个包含串口参数的结构体
    8 u' i7 ]$ r. V  F( E' K. o* Y
11.
      b; F* W7 R: L
12.   USART_InitStructure.USART_BaudRate = 9600; //波特率9600

13.   USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位数据位

14.   USART_InitStructure.USART_StopBits = USART_StopBits_1;//1位停止位
      m: u3 I4 f* ^/ \' ]2 U. F& ^
15.   USART_InitStructure.USART_Parity = USART_Parity_No;//无校验

16.   USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件流控制

17.   USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//输入加输出模式
    ' B$ C. }! y) E' f: `
18.   USART_InitStructure.USART_Clock = USART_Clock_Disable;//时钟关闭

19.   USART_InitStructure.USART_CPOL = USART_CPOL_Low;
    # l" i* U3 Y1 a6 T
20.   USART_InitStructure.USART_CPHA = USART_CPHA_2Edge;
    % _/ v9 R, @2 {' O% f: U2 w  i
21.   USART_InitStructure.USART_LastBit = USART_LastBit_Disable;
    , ]8 U) E! v4 ~# a  [3 D  y% ~
22.   USART_Init(USART1, &USART_InitStructure);//设置到USART1

23.
    4 L" M" Z# j; q
24.   USART_ITConfig(USART1, USART_IT_TC, ENABLE);//Tramsimssion Complete后，才产生中断. 开TC中断必须放在这里,否则还是会丢失第一字节

25.
    - M9 a! S5 N- O! D1 ^
26.   USART_Cmd(USART1, ENABLE); //使能USART1

27. }

复制代码

2 P. {8 i" e- {! Z5 I" _这里请问一个问题：开TC中断USART_ITConfig()如果放在我的USART_SendDataString()中再开，会丢失字符串的第一字节。必须放在串口初始化函数中才不会丢。不知道为什么？？

这里笔者可以给出解释，你看下SECTION1 就可以知道为什么呢，你这样做的原理和SECTION1讲解的差不多，就相当于延时，而你后面没有丢失数据的主要原因就是你代码中有这么一句 USART_ClearFlag(USART1, USART_FLAG_TC);//清除传输完成标志位,否则可能会丢失第1个字节的数据.网友提供.

( N6 e0 R5 H/ s/ p* R6 f再说判断TXE。即Tx DR Empty，发送寄存器空。当使能TXEIE后，只要Tx DR空了，就会产生中断。所以，发送完字符串后必须关掉，否则会导致重复进入中断。这也是和TC不同之处。

8 f% O! ~* V; ?发送函数如下：
+ z. S3 M% @" Z; N# S

1. /*******

2. 功能:中断方式发送字符串.采用判断TC的方式.即 判断 发送后中断 位.
   8 V9 ^3 i( Q5 ^9 ^$ c2 O4 z
3. 输入:字符串的首地址

4. 输出:无

5. *******/

6. void USART_SendDataString( u8 *pData )
   1 J/ B$ a6 u1 g) r
7. {
   - u0 c$ D4 J: L) D& @; L
8.     pDataByte = pData;
   * H: Y9 I4 q2 J3 u4 Z
9.     USART_ITConfig(USART1, USART_IT_TXE, ENABLE);//只要发送寄存器为空，就会一直有中断，因此，要是不发送数据时，把发送中断关闭，只在开始发送时，才打开。

10.

11. }


复制代码

3 ~5 ^/ |4 G! n% z; ?中断处理函数如下：

1. /********

2. * Function Name  : USART1_IRQHandler

3. * Description    : This function handles USART1 global interrupt request.
   $ x5 m& d8 m; c5 a" G- D6 k: @/ `
4. * Input          : None
   1 d  u7 ?" x3 `) I$ n  t
5. * Output         : None

6. * Return         : None
   5 d# W% j- d  F
7. ********/

8. void USART1_IRQHandler(void)
   ' _8 p+ a1 j) ~; n' Y3 v( A* x: P
9. {
   / y8 L1 h* P8 Q) ^" T5 C% |
10.     if( USART_GetITStatus(USART1, USART_IT_TXE) == SET  )

11.     {
    * `' V1 O, k" e* E8 z- h" o* B" k& v: |
12.         if( *pDataByte == '\0' )//待发送的字节发到末尾NULL了
    7 l9 a- S! r* u8 B
13.             USART_ITConfig(USART1, USART_IT_TXE, DISABLE);//因为是 发送寄存器空 的中断，所以发完字符串后必须关掉，否则只要空了，就会进中断

14.         else

15.             USART_SendData(USART1, *pDataByte++ );
    9 L- L- P/ l  B2 \9 k7 U& R
16.     }
    1 D8 s( r; z: W$ M* R- z
17.
    1 h5 {9 g+ B( k  y; s
18. }

复制代码

" k. R( E$ @8 ^3 J, m在串口初始化函数中就不用打开TXE的中断了（是在发送函数中打开的）如下：

1. /************
   , l3 G% q/ h2 k$ [& O0 r. C' |
2. 名称:  USART_Config

3. 功能:  设置串口参数
   3 M7 O7 F/ G) x' P
4. 输入:  无

5. 输出:  无

6. 返回:  无
   % L4 V) e( Q1 s+ R( m! c$ j
7. ************/
   * V0 g" B; ?& k( [3 P
8. void USART_Config()
     |* u8 T5 N4 x" G8 s
9. {

10.   USART_InitTypeDef USART_InitStructure;//定义一个包含串口参数的结构体
    3 u( [4 `4 n7 X
11.
    ) \* F1 d, F. e3 J* b
12.   USART_InitStructure.USART_BaudRate = 9600; //波特率9600

13.   USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位数据位

14.   USART_InitStructure.USART_StopBits = USART_StopBits_1;//1位停止位

15.   USART_InitStructure.USART_Parity = USART_Parity_No;//无校验
    , s6 e8 Q- k/ E; Y' v  h! T7 ]
16.   USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件流控制

17.   USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//输入加输出模式

18.   USART_InitStructure.USART_Clock = USART_Clock_Disable;//时钟关闭

19.   USART_InitStructure.USART_CPOL = USART_CPOL_Low;

20.   USART_InitStructure.USART_CPHA = USART_CPHA_2Edge;
    2 f2 M$ ~& H: y) [& d9 z
21.   USART_InitStructure.USART_LastBit = USART_LastBit_Disable;

22.

23.   USART_Init(USART1, &USART_InitStructure);//设置到USART1
    / n4 t* Q" C' j, y; a/ o9 w, n" f
24.

25.   USART_Cmd(USART1, ENABLE); //使能USART1

26. <div align="left">}</div>

复制代码

SECTION 3

在USART的发送端有2个寄存器，一个是程序可以看到的USART_DR寄存器(下图中阴影部分的TDR)，另一个是程序看不到的移位寄存器(下图中阴影部分Transmit Shift Register)。

对应USART数据发送有两个标志，一个是TXE=发送数据寄存器空，另一个是TC=发送结束；对照下图，当TDR中的数据传送到移位寄存器后，TXE被设置，此时移位寄存器开始向TX信号线按位传输数据，但因为TDR已经变空，程序可以把下一个要发送的字节(操作USART_DR)写入TDR中，而不必等到移位寄存器中所有位发送结束，所有位发送结束时(送出停止位后)硬件会设置TC标志。

5 O9 J  \/ _) c& p另一方面，在刚刚初始化好USART还没有发送任何数据时，也会有TXE标志，因为这时发送数据寄存器是空的。
2 o& W/ T( x, q! q2 d
9 J/ J/ ~, i% M7 ETXEIE和TCIE的意义很简单，TXEIE允许在TXE标志为'1'时产生中断，而TCIE允许在TC标志为'1'时产生中断。
, p' W4 f. z. h# v4 f
; N2 K, i7 u( l+ q4 v, t1 I" n至于什么时候使用哪个标志，需要根据你的需要自己决定。但我认为TXE允许程序有更充裕的时间填写TDR寄存器，保证发送的数据流不间断。TC可以让程序知道发送结束的确切时间，有利于程序控制外部数据流的时序。

SECTION 4

        总的来说，STM32单片机的串口还是很好理解的，编程也不算复杂。当然我更愿意希望其中断系统和51单片机一样的简单。

        对于接收终端，就是RXNE了，这只在接收完成后才产生，在执行USART_ITConfig(USART1, USART_IT_RXNE, ENABLE)代码时不会进入ISR。但麻烦的就是发送有关的中断了：TXE或者TC，根据资料和测试的结果，TXE在复位后就是置1的，即在执行USART_ITConfig(USART1, USART_IT_TXE,  ENABLE)后会立即产生中断请求。因此这造成一个麻烦的问题：如果没有真正的发送数据，TXE中断都会发生，而且没有休止，这将占用很大部分的CPU时间，甚至影响其他程序的运行！

        因此建议的是在初始化时不好启用TXE中断，只在要发送数据（尤其是字符串、数组这样的系列数据）时才启用TXE。在发送完成后立即将其关闭，以免引起不必要的麻烦。

        对于发送，需要注意TXE和TC的差别——这里简单描述一下，假设串口数据寄存器是DR、串口移位寄存器是SR以及TXD引脚TXDpin，其关系是DR->SR->TXDpin。当DR中的数据转移到SR中时TXE置1，如果有数据写入DR时就能将TXE置0；如果SR中的数据全部通过TXDpin移出并且没有数据进入DR，则TC置1。并且需要注意TXE只能通过写DR来置0，不能直接将其清零，而TC可以直接将其写1清零。

        对于发送单个字符可以考虑不用中断，直接以查询方式完成。

        对于发送字符串/数组类的数据，唯一要考虑的是只在最后一个字符发送后关闭发送中断，这里可以分为两种情况：对于发送可显示的字符串，其用0x00作为结尾的，因此在ISR中就用0x00作为关闭发送中断（TXE或者TC）的条件；第二种情况就是发送二进制数据，那就是0x00~0xFF中间的任意数据，就不能用0x00来判断结束了，这时必须知道数据的具体长度。

       这里简单分析上面代码的执行过程：TXE中断产生于前一个字符从DR送入SR，执行效果是后一个字符送入DR。对于第一种情况，如果是可显示字符，就执行USART_SendData来写DR（也就清零了TXE），当最后一个可显示的字符从DR送入SR之后，产生的TXE中断发现要送入DR的是字符是0x00——这当然不行——此时就关闭TXE中断，字符串发送过程就算结束了。当然这时不能忽略一个隐含的结果：那就是最后一个可显示字符从DR转入SR后TXE是置1的，但关闭了TXE中断，因此只要下次再开启TXE中断就会立即进入ISR。对于第二种情况，其结果和第一种的相同。

         对于第一种情况，其程序可以这么写：其中TXS是保存了要发送数据的字符串，TxCounter1是索引值：

1. <div align="left">extern __IO uint8_t TxCounter1;
   . F' n$ ?& [5 M& l' l" {& Z, b  ^8 H$ J
2. extern uint8_t *TXS;

3. extern __IO uint8_t TxLen; </div><div align="left">void USART1_IRQHandler(void)

4.     {
   % r+ Y8 t5 N( p9 v" C
5.         if(USART_GetITStatus(USART1, USART_IT_TXE) != RESET)
   # r: w5 G, B3 Q. |5 l
6.             {
   , D4 R/ v1 b& B/ ~9 f9 G& Z
7.                 if(TXS[TxCounter1]) //如果是可显示字符

8.                     { USART_SendData(USART1,TXS[TxCounter1++]);}

9.                 else   //发送完成后关闭TXE中断，
   8 B. o- I% H' [
10.                     { USART_ITConfig(USART1,USART_IT_TXE,DISABLE);}

11.             }

12.     }</div><div align="left">        对于第二种情况，和上面的大同小异，其中TXLen表示要发送的二进制数据长度：</div><div align="left">void USART1_IRQHandler(void)
    5 g# c3 O/ S) r; `+ R& q, E" J
13.     {

14.         if(USART_GetITStatus(USART1, USART_IT_TXE) != RESET) //对USART_DR的写操作，将该位清零。

15.             {

16.                 if(TxCounter1<TxLen)

17.                     { USART_SendData(USART1,TXS[TxCounter1++]);}
    ) l: F6 S3 r3 U7 P2 ~, S
18.                 else   //发送完成后关闭TXE中断

19.                     { USART_ITConfig(USART1,USART_IT_TXE,DISABLE);}
    ) D) |: x& P* W( z/ r
20.             }
    + m0 R* @- X4 Z
21.     }</div>

复制代码

4 O0 R- B; |! O% ~% a# A7 J& a7 w! F

        事实上第一种情况是第二种的特殊形式，就是说可以用第二种情况去发送可显示的字符——当然没人有闲心去数一句话里有多少个字母空格和标点符号！

        在使用时，只要将TXS指向要发送的字符串或者数组，设置TxLen为要发送的数据长度，然后执行USART_ITConfig(USART1, USART_IT_TXE,ENABLE)就立即开始发送过程。用户可以检查TxCounter1来确定发送了多少字节。比如以第二种情况为例：

1. <div align="left">uint32_t *TXS;
   9 t: g5 _. o7 _7 X; P! a
2. uint8_t TxBuffer1[]="0123456789ABCDEF";

3. uint8_t DST2[]="ASDFGHJKL";
   7 F9 i$ z$ p% V4 a. n5 n$ Q
4. __IO uint8_t TxLen = 0x00;</div><div align="left">     TxLen=8;                               //发送8个字符，最终发送的是01234567

5.     TXS=(uint32_t *)TxBuffer1;   //将TXS指向字符串TxBuffer1
   4 L  g" X0 X% D  b+ w: Z
6.     TxCounter1=0;                     //复位索引值

7.     USART_ITConfig(USART1, USART_IT_TXE,ENABLE);   //启用TXE中断，即开始发送过程
   1 b; P$ g! U# J4 Z; n
8.     while(TxCounter1!=TxLen);   //等待发送完成

9.

10.     TXS=(uint32_t *)TxBuffer2;   //同上，最终发送的是ASDFGHJK
    0 \4 _+ O8 a, h: P4 ]
11.     TxCounter1=0;
    5 {6 ]* L3 A7 u8 F" N
12.     USART_ITConfig(USART1, USART_IT_TXE,ENABLE);

13.     while(TxCounter1!=TxLen);</div>

复制代码

7 U9 d# W% F* ~- R0 ?: p

        以上就是我认为的最佳方案，但串口中断方式数据有多长就中断多少次，我认为还是占用不少CPU时间，相比之下DMA方式就好多了，因为DMA发送字符串时最多中断两次（半传输完成，全传输完成），并且将串口变成类似16C550的器件。
