【经验分享】STM32开关总中断

[复制链接]
STMCU小助手 发布时间:2022-1-28 19:04
在 STM32/Cortex-M3 中是通过改变 CPU 的当前优先级来允许或禁止中断。
: n' ?4 e- W& m  R
/ i  X5 q/ S' O' \/ kPRIMASK 位:只允许 NMI 和 hard  fault 异常,其他中断/  异常都被屏蔽(当前 CPU 优先级=0)。* J8 Z1 y  g  j. N  D. S* @) n
  ; H- T$ \4 A' C0 U
FAULTMASK 位:只允许 NMI,其他所有中断/异常都被屏蔽(当前 CPU 优先级=-1)。
; o' ~6 Y, Q  B3 K8 t- l. A  O) ]' {5 r0 i/ p0 p1 H
在 STM32 固件库中(stm32f10x_nvic.c 和 stm32f10x_nvic.h) 定义了四个函数操作 PRIMASK 位和
: z, S/ J1 K, p0 O1 S) m$ Y; Y# G# r' j" s
FAULTMASK 位,改变 CPU 的当前优先级,从而达到控制所有中断的目的。
9 q9 O& d1 m* ^0 E& |
9 A+ L5 D7 `! n8 `: P  I下面两个函数等效于关闭总中断:  2 V6 }3 s" E1 V" \
void NVIC_SETPRIMASK(void);   7 W; P5 w8 q, c: ~3 y
void NVIC_SETFAULTMASK(void);
) t9 o9 ~8 `: k7 X+ f6 t4 M
/ h) W' i0 |2 T. n$ g
0 n9 I" c9 \' S+ |1 o下面两个函数等效于开放总中断:  " v& S& t: X5 X: w6 P/ `
void NVIC_RESETPRIMASK(void);
) P! v" G% N6 @8 w* Uvoid NVIC_RESETFAULTMASK(void);
4 ~& d8 B' ]1 d! r0 G4 ~/ A   % E: S# w6 o+ ]% I; D0 @+ O! {

( d& ^( i+ t  D上面两组函数要成对使用,不能交叉使用。
4 S0 M# t0 R3 c# O' v2 J! t+ w7 y4 Q; x2 |& E
例如:  ' M* W- J/ F" ?& q8 G. L
$ D9 S+ \0 g- P' H( a. |7 s% v
第一种方法:  " Q( C# h* W1 n
NVIC_SETPRIMASK();         //关闭总中断
3 T! C% I, b( G6 q+ ~) v% S! m) PNVIC_RESETPRIMASK();       //开放总中断   ' H6 w2 K, G4 {* {7 e
4 i0 f- ]9 k4 r6 |
第二种方法:  + E! h" d# m0 \# A
NVIC_SETFAULTMASK();      //关闭总中断  : O9 X0 E: ^1 S
NVIC_RESETFAULTMASK();    //开放总中断   , q3 z' H' w! H5 d' L

7 y% _% A$ m: E: \常常使用
% ], ]' }6 ~, ~* \- U( s, _- E( ]7 x0 h- z  g6 [" }1 i% b; Y3 {
NVIC_SETPRIMASK();                       // Disable Interrupts    b8 w' T, \# |" v, {; n- ]* ^$ c
NVIC_RESETPRIMASK();                     // Enable Interrupts
1 在CORE_CM3.H中根据不同编译器有不同的语句
#if defined ( __CC_ARM   ) /*------------------RealView Compiler -----------------*/' W2 f/ B+ n2 d3 Z5 \
/* ARM armcc specific functions */
) K  I, X# G8 F+ m/ R# J( {5 o* v% i4 z% o  o0 K0 F* T7 d- S
#define __enable_fault_irq                __enable_fiq
* I7 Q- l& p, Y- F2 _1 {#define __disable_fault_irq               __disable_fiq
1 u/ m* Q, y' x( G1 m# u' D9 d- D; j7 T  {5 w3 o, N1 }/ d, f
#define __NOP                             __nop
" X5 C/ u* B7 M! M* e- {8 r1 @#define __WFI                             __wfi
/*IAR ICC Compiler*/
__disable_irq() ;
1 D% x8 u5 K, A  H5 f) T__enable_irq() ;
/*IAR ICC Compiler*/
#elif (defined (__GNUC__)) /*------------------ GNU Compiler ---------------------*/
6 r3 X, Z* T% |0 r$ ^$ N/* GNU gcc specific functions */
. l# \: X( W: F0 E1 D
; V4 X) B- L" Y! Z* T9 pstatic __INLINE void __enable_irq()               { __ASM volatile ("cpsie i"); }
二 其它

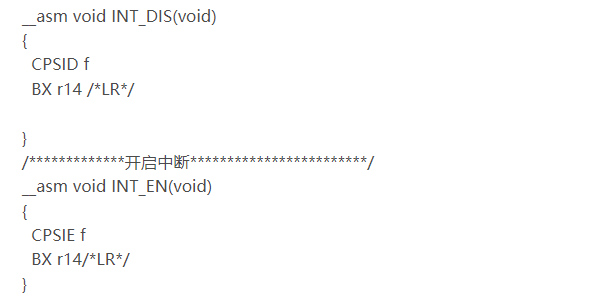

__asm void INT_DIS(void)
$ M5 ^" i* j& T) ^7 ^{
5 Z) s. J3 J9 W1 ~: y6 Z8 h9 u  CPSID f8 T/ T1 s; e7 r# l
  BX r14 /*LR*/+ k$ R" X% q' s, z  \9 D( Z2 {

4 }' R$ f* d- E+ {- |3 D}% I5 T& D* _% q- A, \' K
/*************开启中断************************/: f5 {; Y; g2 H4 G
__asm void INT_EN(void). q  G$ ^8 ?/ L2 @3 `/ V# T; g
{
  N! T5 Z7 r2 y- h3 I3 O( r  CPSIE f4 @4 |9 z  d& f) Z
  BX r14/*LR*/  Z; y4 B/ h9 w* L3 N; r; S0 x0 O
}
cpsid i 关中断,但是不关硬fault 和NMI8 |2 a; `0 Q( @& q- F' ~
cpsid f 连硬fault也关了,只剩下NMI/*MCU上电初始化读取参数期间尝试关闭ALL中断,所以用的F,读取参数完成后再开启中断,进入主程序不用再用F中断*/
MDK的话可以直接书写(好像不对这是对应IAR):
0 P+ K$ z3 B8 y9 B9 `__disable_irq();  相当于 CPSID I
, }( G" a3 I( Z% q  M" D# t__enable_irq();   相当于 CPSIE I
0 v9 l% j: v7 X8 W% E1 Y8 h__disable_fiq();  相当于 CPSID F' `! z0 f2 Z1 I: E: `. a
__enable_fiq();   相当于 CPSIE F
其实最正规的做法是用CMSIS库里面的(跨平台)+ I# y8 e* t( x9 R: R8 a
void __set_FAULTMASK(uint32_t faultMask);1 d2 }7 W4 O6 C! ]5 ?
void __set_PRIMASK(uint32_t priMask);
STM32在使用时有时需要禁用全局中断,比如MCU在升级过程中需禁用外部中断,防止升级过程中外部中断触发导致升级失败。; P5 _! y: b7 @5 O
ARM MDK中提供了如下两个接口来禁用和开启总中断:
/ ~8 N% J4 e/ ]) N__disable_irq();   // 关闭总中断
" U1 H1 V" |: V* _' D; N( Y: ?% H__enable_irq();    // 开启总中断

测试发现这样一个问题,在关闭总中断后,如果有中断触发,虽然此时不会引发中断,但在调用__enable_irq()开启总中断后,MCU会立即处理之前触发的中断。这说明__disable_irq()只是禁止CPU去响应中断,没有真正的去屏蔽中断的触发,中断发生后,相应的寄存器会将中断标志置位,在__enable_irq()开启中断后,由于相应的中断标志没有清空,因而还会触发中断。所以要想禁止所有中断,必须对逐个模块的中断进行Disable操作,由于每个模块中断源有很多,对逐个中断Disable的话比较复杂,较为简单的方法是通过XXX_ClearITPendingBit()清除中断标志或者直接通过XXX_DeInit()来清除寄存器的状态。这样在__enable_irq()开启总中断后,MCU就不会响应之前触发的中断了。

软件重启MCU与半主机调试
+ L; F( {! I+ M, S9 A/* ##################################    Reset function  ############################################ */
0 @+ c& g# y7 n7 s/ Y3 _
$ [2 k1 }: o; x/**7 w8 C* b% F: `4 J( I' x/ A
* @brief  Initiate a system reset request.4 \, b# Z; g) z. X1 ]
*
2 m9 Z' ?6 {& y6 c. i8 o4 C' C7 V/ K * Initiate a system reset request to reset the MCU
  Q$ v; n0 b: v! k. D9 w2 F0 J */
# ?3 N/ `% S6 Ostatic __INLINE void NVIC_SystemReset(void)
/* ##################################### Debug In/Output function ########################################### */
- W# i% D: W) L6 g6 {static __INLINE void __disable_irq()              { __ASM volatile ("cpsid i"); }
6 ~5 _9 B8 c1 u! K% m' O0 h
+ p# N, j# [& tstatic __INLINE void __enable_fault_irq()         { __ASM volatile ("cpsie f"); }+ ?7 H( ~# a' L9 U
static __INLINE void __disable_fault_irq()        { __ASM volatile ("cpsid f"); }
在NVIC中
