W25Q是一款flash存储芯片。可以进行写数据、读数据、擦除。通过通信接口与MCU进行通信。其片选引脚，低电平有效

　　其使用配合着SPI使用--可以单独配置spi底层函数，读取数据函数，也可以使用W25Q提供的stm32_eval_spi_flash.c里void sFLASH_Init(void)初始化配置。

其特点是：先擦除后写入。

　　存储芯片大小：16M-bit  --2M Byte

   　1页           --256字节

　　1个扇区---16页        ---4K

　　1块       ----16个扇区 --64K

　　一个芯片 --32块      --2M

如何从一个字节空间存一个数据：第1块中第一个扇区的第一页第100个字节写一个数：0xAA

　　　　　　　　　　　　　　　0000 0000 0KKK KKKK SSSS PPPP BBBB BBBB

　　　　　　　　　　　　　　　0x0      0　　0　　    1　　　　　1　　　　64

　　　　　　　　　　　　　　　　0x00001364　

MCU通过SPI给W25Q发送指令

　　2.WQ25的编写---可以直接引用该芯片本身写好的程序---比如stm32_eval_spi_flash.c

　　uint8_t Tx_Buffer[] = "I Love China";   //发送的内容
: u4 @8 m7 R" ]) w2 z0 x: Y8 o　　uint8_t Rx_Buffer[64];　　　　　　//接收的内容
　　__IO uint32_t FlashID = 0;            //ID地址

·（1）读ID ---FlashID = sFLASH_ReadID();

（2）判断ID是否正确if (FlashID == sFLASH_W25Q16_ID)

（3）正确的话；printf("ID 正确\r\n");

（4）擦除的内存空间0x00001364

　　/* Erase SPI FLASH Sector to write on */
　　sFLASH_EraseSector(0x00001364);

（5）写数据

　　/* Write Tx_Buffer data to SPI FLASH memory */
　　sFLASH_WriteBuffer(Tx_Buffer, 0x032100, sizeof(Tx_Buffer));
　　printf("tx_buff =%s\r\n",Tx_Buffer);

（6）读数据

　　/* Read data from SPI FLASH memory */
: }2 l( Y: n7 L1 F　　sFLASH_ReadBuffer(Rx_Buffer, 0x032100, sizeof(Tx_Buffer));
　　printf("rx_buff =%s\r\n",Rx_Buffer);

  （7）ID不正确的话：printf("验证ID失败\r\n");

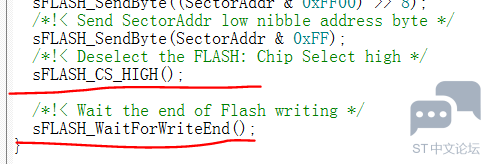

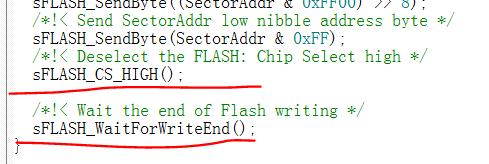

.........无论是读还是写操作，都是先进行busy判断在进行片选拉高，busy的判断在判断写完成函数里sFLASH_WaitForWriteEnd();，但是在有的函数里会出现

　　 　　

  T& T; y/ `7 c& G) G

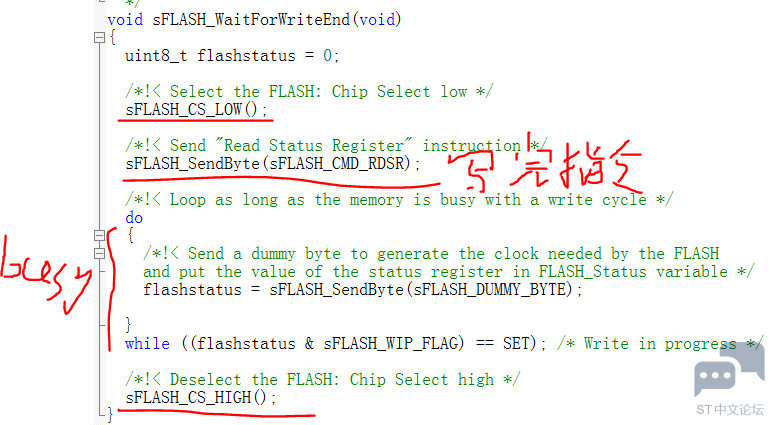

这样可以理解为两个函数可以合并成一个，其过程也可以这样理解：就是先拉低选择芯片，写入数据，拉高芯片，在查询芯片的状态，拉低，查看busy，在拉高
　 　

5 j0 n/ F( \% i3 T. T2 V

二。指令

　　1.读ID

　　（1）片选拉低： sFLASH_CS_LOW();

　　（2）发送读ID指令：sFLASH_SendByte(0x9F);

　　（3）发送数据： Temp0 = sFLASH_SendByte(sFLASH_DUMMY_BYTE);

　　（4）片选拉高：sFLASH_CS_HIGH();

　　（5）返回读的值：Temp = (Temp0 << 16) | (Temp1 << 8) | Temp2;

　　2.扇区擦除

　　（1）发送写使能指令：sFLASH_WriteEnable();//写使能

　　（2）片选拉低

　　（3）发送扇区擦除指令：sFLASH_SendByte(0x20);

　　（4）发送扇区擦除地址：

　　　　　　　　　　　　/*!< Send SectorAddr high nibble address byte */
　　　　　　　　　　　　sFLASH_SendByte((SectorAddr & 0xFF0000) >> 16);
" ~% o9 s6 c9 Z- Y% |) Z/ o2 D　　　　　　　　　　　　/*!< Send SectorAddr medium nibble address byte */
　　　　　　　　　　　　sFLASH_SendByte((SectorAddr & 0xFF00) >> 8);

　　　　　　　　　　　　/*!< Send SectorAddr low nibble address byte */
- D/ @1 ?7 p9 b2 d　　　　　　　　　　　　sFLASH_SendByte(SectorAddr & 0xFF);

　　（判断busy位）

　　（5）片选拉高

　　（6）等待写完成：sFLASH_WaitForWriteEnd()；//里面含有判断busy，写入数据是需要时间的，W25Q通过busy的进行判断是否写完的

　　　3.写操作-------1~256字节空间--页编程

　　（1）写使能：sFLASH_WriteEnable();

　　（2）片选拉低

　　（3）发送页写指令：sFLASH_SendByte(0x02);

　　（4）发送页写地址--24位

　　　　/*!< Send WriteAddr high nibble address byte to write to */
　　　　sFLASH_SendByte((WriteAddr & 0xFF0000) >> 16);
　　　　/*!< Send WriteAddr medium nibble address byte to write to */
　　　　sFLASH_SendByte((WriteAddr & 0xFF00) >> 8);
  K, t$ R. U' O9 m' G* K% t3 n, |　　　　/*!< Send WriteAddr low nibble address byte to write to */
- ~' \9 u4 q( {: ~+ N9 M　　　　sFLASH_SendByte(WriteAddr & 0xFF);

　　（5）判断写的数据大小-----状态位：

　　　　while (NumByteToWrite--)    //NumByteToWrite--这个是写的字节数,有多少个数据写入
3 s9 l0 q0 |, e" X# \2 A7 F　　　　{
　　　　　　/*!< Send the current byte */
7 K* y% O# h+ k; e7 x　　　　　　sFLASH_SendByte(*pBuffer);
6 k3 n  u; `/ {1 K　　　　　　/*!< Point on the next byte to be written */
: K. D8 _3 [4 D: ~　　　　　　pBuffer++;
　　　　}

　　（6）片选拉高

　　（5）等待写完成：sFLASH_WaitForWriteEnd();

　　4.写操作---写buff

　　（1）判断 Writedaddr 是 sflash pagesize 对齐

　　　　if(Addr == 0)//页内地址

　　（2）是的话，判断页数大小：if (NumOfPage == 0)

　　（2.1）是的话：页编程

　　（2.2）不是的话 ，while (NumOfPage--)->页编程sFLASH_WritePage(pBuffer, WriteAddr, sFLASH_SPI_PAGESIZE);--->WriteAddr += sFLASH_SPI_PAGESIZE;pBuffer += sFLASH_SPI_PAGESIZE;

　　（3）不是的话,,类似

　　5.读操作--读buff

　　（1）片选拉低

　　（2）发送读指令： sFLASH_SendByte(0x03)；

　　（3）发送读地址--24位：21位地址，3个字节

　　　　/*!< Send ReadAddr high nibble address byte to read from */
　　　　sFLASH_SendByte((ReadAddr & 0xFF0000) >> 16);
　　　　/*!< Send ReadAddr medium nibble address byte to read from */
/ v: P# E- t, J1 B, {　　　　sFLASH_SendByte((ReadAddr& 0xFF00) >> 8);
! v" u8 B3 q% V2 c' N" F( Q: Q. I　　　　/*!< Send ReadAddr low nibble address byte to read from */
　　　　sFLASH_SendByte(ReadAddr & 0xFF);

　　(//判断busy位)

　　（4）判断要读的数据大小： while (NumByteToRead--)//判断busy位

　　（5）while里读数据位

　　　　　　/*!< Read a byte from the FLASH */
　　　　　　*pBuffer = sFLASH_SendByte(sFLASH_DUMMY_BYTE);
0 {! b, x  Z$ \8 u/ c  F% `　　　　　　/*!< Point to the next location where the byte read will be saved */
3 G; L4 {. ?  S+ Y3 `) ~　　　　　　pBuffer++;

　　（6）片选拉高
