【经验分享】STM32时钟配置方法

[复制链接]
STMCU小助手 发布时间:2022-2-7 22:08
一、在STM32中,有五个时钟源,为HSI、HSE、LSI、LSE、PLL。
①HSI是高速内部时钟,RC振荡器,频率为8MHz。
②HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz。
③LSI是低速内部时钟,RC振荡器,频率为40kHz。
④LSE是低速外部时钟,接频率为32.768kHz的石英晶体。
⑤PLL为锁相环倍频输出,其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍,但是其输出频率最大不得超过72MHz。
二、在STM32上如果不使用外部晶振,OSC_IN和OSC_OUT的接法:如果使用内部RC振荡器而不使用外部晶振,请按照下面方法处理:
①对于100脚或144脚的产品,OSC_IN应接地,OSC_OUT应悬空。
5 Z/ n8 ^. {' \8 O②对于少于100脚的产品,有2种接法:第1种:OSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性能;第2种:分别重映射OSC_IN和OSC_OUT至PD0和PD1,再配置PD0和PD1为推挽输出并输出'0'。此方法可以减小功耗并(相对上面)节省2个外部电阻。
三、用HSE时钟,程序设置时钟参数流程:
3 d' M/ `  I- S; P, H01、将RCC寄存器重新设置为默认值   RCC_DeInit;/ `  T& \' L( e! o+ e
02、打开外部高速时钟晶振HSE    RCC_HSEConfig(RCC_HSE_ON);
! P$ F1 E7 H" K+ s! Y3 ~+ q03、等待外部高速时钟晶振工作    HSEStartUpStatus = RCC_WaitForHSEStartUp();
& D' i" Z8 T/ _4 m4 U6 V04、设置AHB时钟         RCC_HCLKConfig;
$ i3 V) K4 I3 s4 B& |05、设置高速AHB时钟     RCC_PCLK2Config;
7 V/ |, y' @: M; K# m! T06、设置低速速AHB时钟   RCC_PCLK1Config;
: {* S9 p( A, w1 u! ?07、设置PLL              RCC_PLLConfig;
1 f, ^! H: L* n) p9 m0 v; J08、打开PLL              RCC_PLLCmd(ENABLE);, a/ n0 e1 A9 E0 u, U
09、等待PLL工作   while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)* x6 J& |+ @7 A0 c
10、设置系统时钟        RCC_SYSCLKConfig;
0 S6 H% |5 F& }* B; V11、判断是否PLL是系统时钟     while(RCC_GetSYSCLKSource() != 0x08)
% h9 w" @2 j. I" F" u& Z( P  K8 I  Z12、打开要使用的外设时钟    RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()
四、下面是STM32软件固件库的程序中对RCC的配置函数(使用外部8MHz晶振)
/*******************************************************************************
* Function Name  : RCC_Configuration
* Description    :  RCC配置(使用外部8MHz晶振)
* Input            : 无
* Output         : 无
* Return         : 无
*******************************************************************************/
void RCC_Configuration(void)
{
  /*将外设RCC寄存器重设为缺省值*/
  RCC_DeInit();
  /*设置外部高速晶振(HSE)*/
  RCC_HSEConfig(RCC_HSE_ON);   //RCC_HSE_ON——HSE晶振打开(ON)
  /*等待HSE起振*/
  HSEStartUpStatus = RCC_WaitForHSEStartUp();
  if(HSEStartUpStatus == SUCCESS)        //SUCCESS:HSE晶振稳定且就绪
  {
    /*设置AHB时钟(HCLK)*/
    RCC_HCLKConfig(RCC_SYSCLK_Div1);  //RCC_SYSCLK_Div1——AHB时钟= 系统时钟
    /* 设置高速AHB时钟(PCLK2)*/
    RCC_PCLK2Config(RCC_HCLK_Div1);   //RCC_HCLK_Div1——APB2时钟= HCLK
    /*设置低速AHB时钟(PCLK1)*/
RCC_PCLK1Config(RCC_HCLK_Div2);   //RCC_HCLK_Div2——APB1时钟= HCLK / 2
    /*设置FLASH存储器延时时钟周期数*/
    FLASH_SetLatency(FLASH_Latency_2);    //FLASH_Latency_2  2延时周期

/*选择FLASH预取指缓存的模式*/
    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);       // 预取指缓存使能
    /*设置PLL时钟源及倍频系数*/
    RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);
// PLL的输入时钟= HSE时钟频率;RCC_PLLMul_9——PLL输入时钟x 9

  /*使能PLL */
    RCC_PLLCmd(ENABLE);
    /*检查指定的RCC标志位(PLL准备好标志)设置与否*/
    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
       {
       }
    /*设置系统时钟(SYSCLK)*/
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
//RCC_SYSCLKSource_PLLCLK——选择PLL作为系统时钟
    /* PLL返回用作系统时钟的时钟源*/
    while(RCC_GetSYSCLKSource() != 0x08)        //0x08:PLL作为系统时钟
       {
       }
     }
/*使能或者失能APB2外设时钟*/
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB |
RCC_APB2Periph_GPIOC , ENABLE);
//RCC_APB2Periph_GPIOA    GPIOA时钟
//RCC_APB2Periph_GPIOB    GPIOB时钟
//RCC_APB2Periph_GPIOC    GPIOC时钟
//RCC_APB2Periph_GPIOD    GPIOD时钟
}
五、时钟频率
STM32F103内部8M的内部震荡,经过倍频后最高可以达到72M。目前TI的M3系列芯片最高频率可以达到80M。
在stm32固件库3.0中对时钟频率的选择进行了大大的简化,原先的一大堆操作都在后台进行。系统给出的函数为SystemInit()。但在调用前还需要进行一些宏定义的设置,具体的设置在system_stm32f10x.c文件中。

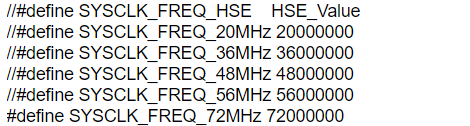

文件开头就有一个这样的定义:
5 B" K. i; }, b* V/ e//#define SYSCLK_FREQ_HSE    HSE_Value ( d8 F! L  z( l* V# N1 S
//#define SYSCLK_FREQ_20MHz 20000000 0 Y  [, e3 x" m9 B  ~" n
//#define SYSCLK_FREQ_36MHz 36000000 - [* V& c7 i4 n! b' d* q) F# P' Q
//#define SYSCLK_FREQ_48MHz 48000000 0 s2 g% O4 G( B! ^& G+ v
//#define SYSCLK_FREQ_56MHz 56000000 7 V6 l3 _( i  B2 \8 u& L
#define SYSCLK_FREQ_72MHz 72000000
ST 官方推荐的外接晶振是 8M,所以库函数的设置都是假定你的硬件已经接了 8M 晶振来运算的.以上东西就是默认晶振 8M 的时候,推荐的 CPU 频率选择.在这里选择了:
$ U0 y3 {7 o5 b# S#define SYSCLK_FREQ_72MHz 72000000
4 n$ X) `- ~7 t. D: r( d, K也就是103系列能跑到的最大值72M
然后这个 C文件继续往下看
& i8 F  D- h5 w+ v/ N" {' G9 Q* T' J: Z2 W#elif defined SYSCLK_FREQ_72MHz
1 F$ z. _+ R) Q, K& }, O% xconst uint32_t SystemFrequency         = SYSCLK_FREQ_72MHz;
% H/ a% y9 u* |) ?2 nconst uint32_t SystemFrequency_SysClk = SYSCLK_FREQ_72MHz;    # Z# {! R6 r7 l1 H6 c, o
const uint32_t SystemFrequency_AHBClk = SYSCLK_FREQ_72MHz;
* Q/ y5 f+ z- x. k, g4 S9 s1 Oconst uint32_t SystemFrequency_APB1Clk = (SYSCLK_FREQ_72MHz/2);' l% E5 A& {/ f  D9 u& x% d  z, R
const uint32_t SystemFrequency_APB2Clk = SYSCLK_FREQ_72MHz;
这就是在定义了CPU跑72M的时候,各个系统的速度了.他们分别是:硬件频率,系统时钟,AHB总线频率,APB1总线频率,APB2总线频率.再往下看,看到这个了: . C) f. w/ X6 s, `' X" V
#elif defined SYSCLK_FREQ_72MHz
% N3 M  p4 X: W! z, y: o) o% Cstatic void SetSysClockTo72(void);
这就是定义 72M 的时候,设置时钟的函数.这个函数被 SetSysClock ()函数调用,而
. l2 V0 _! b1 @- r/ uSetSysClock ()函数则是被 SystemInit()函数调用.最后 SystemInit()函数,就是被你调用的了
所以设置系统时钟的流程就是:
: U) ~* e4 e7 R首先用户程序调用 SystemInit()函数,这是一个库函数,然后 SystemInit()函数里面,进行了一些寄存器必要的初始化后,就调用 SetSysClock()函数. SetSysClock()函数根据那个#define SYSCLK_FREQ_72MHz 72000000 的宏定义,知道了要调用SetSysClockTo72()这个函数,于是,就一堆麻烦而复杂的设置~!@#$%^然后,CPU跑起来了,而且速度是 72M. 虽然说的有点累赘,但大家只需要知道,用户要设置频率,程序中就做的就两个事情:
第一个: system_stm32f10x.c 中 #define SYSCLK_FREQ_72MHz 72000000 * Y9 t6 `' H+ Y0 ]9 f  I( y1 L. F
第二个:调用SystemInit()
