【经验分享】STM32定时器产生不同频率的PWM

[复制链接]
STMCU小助手 发布时间：2022-2-7 22:23
STM32产生PWM是非常的方便的，要需要简单的设置定时器，即刻产生！
（1）使能定时器时钟：RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
（2）定义相应的GPIO：

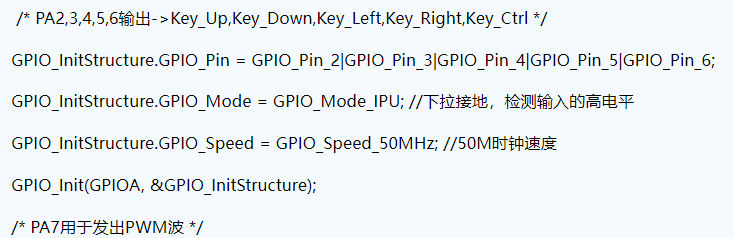

/* PA2,3,4,5,6输出->Key_Up,Key_Down,Key_Left,Key_Right,Key_Ctrl */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //下拉接地，检测输入的高电平
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* PA7用于发出PWM波 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
（3）如果是产生PWM（频率不变，占空比可变），记得打开PWM控制，在TIM_Configuration()中。
TIM_Cmd(TIM3,ENABLE);
/* TIM1 Main Output Enable */
TIM_CtrlPWMOutputs(TIM1,ENABLE);
利用定时器产生不同频率的PWM有时候，需要产生不同频率的PWM，这个时候，设置与产生相同PWM的程序，有关键的不一样。
（一） 设置的原理
利用改变定时器输出比较通道的捕获值，当输出通道捕获值产生中断时，在中断中将捕获值改变，这时， 输出的I/O会产生一个电平翻转，利用这种办法，实现不同频率的PWM输出。
（二）关键设置
在定时器设置中：TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Disable);
在中断函数中：
if (TIM_GetITStatus(TIM3, TIM_IT_CC2) != RESET)
{
　　TIM_ClearITPendingBit(TIM3, TIM_IT_CC2);
　　capture = TIM_GetCapture2(TIM3);
　　TIM_SetCompare2(TIM3, capture + Key_Value);
}
一个定时器四个通道，分别产生不同频率（这个例子网上也有）
vu16 CCR1_Val = 32768;
vu16 CCR2_Val = 16384;
vu16 CCR3_Val = 8192;
vu16 CCR4_Val = 4096;
void TIM_Configuration(void)
{
　　TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
　　TIM_OCInitTypeDef TIM_OCInitStructure;
　　/* TIM2 clock enable */
　　RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
　　/* ---------------------------------------------------------------
　　TIM2 Configuration: Output Compare Toggle Mode:
　　TIM2CLK = 36 MHz, Prescaler = 0x2, TIM2 counter clock = 12 MHz
　　CC1 update rate = TIM2 counter clock / CCR1_Val = 366.2 Hz
　　CC2 update rate = TIM2 counter clock / CCR2_Val = 732.4 Hz
　　CC3 update rate = TIM2 counter clock / CCR3_Val = 1464.8 Hz
　　CC4 update rate = TIM2 counter clock / CCR4_Val = 2929.6 Hz
　　--------------------------------------------------------------- */
　　/* Time base configuration */
　　TIM_TimeBaseStructure.TIM_Period = 65535;
　　TIM_TimeBaseStructure.TIM_Prescaler = 2;
　　TIM_TimeBaseStructure.TIM_ClockDivision = 0;
　　TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
　　TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
　　/* Channel 1 Configuration in PWM mode */
　　TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_Toggle; //PWM模式2
　　TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //正向通道有效
　　TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Disable;//反向通道无效
　　TIM_OCInitStructure.TIM_Pulse = CCR1_Val;//占空时间
　　TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性
　　TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High; //互补端的极性
　　TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Set;
　　TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCIdleState_Reset;
　　TIM_OC1Init(TIM2,&TIM_OCInitStructure); //通道1
　　TIM_OC1PreloadConfig(TIM2, TIM_OCPreload_Disable);

& C9 Z( c4 S8 ^4 |$ v
　　TIM_OCInitStructure.TIM_Pulse = CCR2_Val; //占空时间
　　TIM_OC2Init(TIM2,&TIM_OCInitStructure);//通道2
　　TIM_OC2PreloadConfig(TIM2, TIM_OCPreload_Disable);
- d( u" E9 q* ]! O& {, o
　　TIM_OCInitStructure.TIM_Pulse = CCR3_Val; //占空时间
　　TIM_OC3Init(TIM2,&TIM_OCInitStructure); //通道3
　　TIM_OC3PreloadConfig(TIM2, TIM_OCPreload_Disable);

  f. y2 g( e' A# c. Q. Z) H3 t
　　TIM_OCInitStructure.TIM_Pulse = CCR4_Val; //占空时间
　　TIM_OC4Init(TIM2,&TIM_OCInitStructure);//通道4
　　TIM_OC4PreloadConfig(TIM2, TIM_OCPreload_Disable);
　　/* TIM2 counter enable */
　　TIM_Cmd(TIM2,ENABLE);

6 B% P5 j* ^9 t% d, U) ^) K3 i
　　/* TIM2 Main Output Enable */
　　//TIM_CtrlPWMOutputs(TIM2,ENABLE);
　　 /* TIM IT enable */
　　TIM_ITConfig(TIM2, TIM_IT_CC1 | TIM_IT_CC2 | TIM_IT_CC3 | TIM_IT_CC4, ENABLE);
}

1 @' U4 ]$ h7 ^, m$ i# L
void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;

$ \+ g5 F* K! _, @. u4 j! e
/*允许总线CLOCK,在使用GPIO之前必须允许相应端的时钟.
从STM32的设计角度上说,没被允许的端将不接入时钟,也就不会耗能,
这是STM32节能的一种技巧,*/

* B6 Z! ^" i& v
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);
# @! w  O, E: @( G
9 t1 A, ?6 w% l; t3 w; Y3 c
/* PA2,3,4,5,6,7输出->LED1,LED2,LED3,LED4,LED5,LED6 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; //开漏输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
GPIO_Init(GPIOA, &GPIO_InitStructure);

! z$ A& C/ w+ y9 R2 G7 I' `1 L# c- n5 O( e, `
/* PB0,1输出->LED7,LED8*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; //开漏输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度
GPIO_Init(GPIOB, &GPIO_InitStructure);
/ D- J" }( R7 f" d8 x
/* PA0,1->KEY_LEFT,KEY_RIGHT*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;? //上拉输入
GPIO_Init(GPIOA, &GPIO_InitStructure);
  Q3 N( r& n3 J% Z8 Y
/* PC13->KEY_UP*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;? //上拉输入
GPIO_Init(GPIOC, &GPIO_InitStructure);
; g* C. t/ S4 e1 L9 k! R8 q
/* PB5->KEY_DOWN*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;? //上拉输入
GPIO_Init(GPIOB, &GPIO_InitStructure);
4 ]- X. O* U) ?9 H
/* GPIOA Configuration:TIM2 Channel1, 2, 3 and 4 in Output */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
. S/ r% M: v1 U6 d- P7 Z$ ^
GPIO_Init(GPIOA, &GPIO_InitStructure);
}
4 J: O, O, \* s3 ?
void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;

# h8 r+ m, ^: I& ^& o4 w- C
/* Configure one bit for preemption priority */
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

* r* F- q  j7 o
NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
, X2 L# Y6 C' s! A4 a* ]) A3 C1 C
u16 capture = 0;
extern vu16 CCR1_Val;
extern vu16 CCR2_Val;
extern vu16 CCR3_Val;
extern vu16 CCR4_Val;
void TIM2_IRQHandler(void)
{
/* TIM2_CH1 toggling with frequency = 183.1 Hz */
if (TIM_GetITStatus(TIM2, TIM_IT_CC1) != RESET)
{
　　TIM_ClearITPendingBit(TIM2, TIM_IT_CC1 );
　　capture = TIM_GetCapture1(TIM2);
　　TIM_SetCompare1(TIM2, capture + CCR1_Val );
}
/* TIM2_CH2 toggling with frequency = 366.2 Hz */
if (TIM_GetITStatus(TIM2, TIM_IT_CC2) != RESET)
{
　　TIM_ClearITPendingBit(TIM2, TIM_IT_CC2);
　　capture = TIM_GetCapture2(TIM2);
　　TIM_SetCompare2(TIM2, capture + CCR2_Val);
}

/ \: m: N+ Q$ `( a
/* TIM2_CH3 toggling with frequency = 732.4 Hz */
if (TIM_GetITStatus(TIM2, TIM_IT_CC3) != RESET)
{
　　 TIM_ClearITPendingBit(TIM2, TIM_IT_CC3);
　　capture = TIM_GetCapture3(TIM2);
　　TIM_SetCompare3(TIM2, capture + CCR3_Val);
}
$ T8 f  l" [; J* H
/* TIM2_CH4 toggling with frequency = 1464.8 Hz */
if (TIM_GetITStatus(TIM2, TIM_IT_CC4) != RESET)
{
　　TIM_ClearITPendingBit(TIM2, TIM_IT_CC4);
　　capture = TIM_GetCapture4(TIM2);
　　 TIM_SetCompare4(TIM2, capture + CCR4_Val);
}
# Z( O/ i0 }) R" H! ^- ]3 H) j
}
一个定时器一个通道，产生不同频率
/ D8 e2 O8 R2 \" y# {
其它的设置都一样，就是在主函数中修改一个参数，然后在定时器中断中，根据这个参数，改变频率。
0 n; K1 l8 _- U( W- ~# I$ o
#include "stm32lib\\stm32f10x.h"
#include "hal.h"

7 k% P6 Y) B/ A! ]1 \
volatile u16 Key_Value=1000;? //用于保存按键相应的PWM波占空比值
8 X: I$ w$ T0 {8 C0 Z
5 f9 ?4 O8 Q: o8 n) G+ R% V
int main(void)
{
ChipHalInit();
ChipOutHalInit();

2 Z% v1 a" y9 v: [
while(1)
{?
? if( (!Get_Key_Up)&(!Get_Key_Down)&(!Get_Key_Left)&(!Get_Key_Right)&(!Get_Key_Ctrl) )
? {
? ? Key_Value=12000;
? }
? else
? {
? ? if(Get_Key_Up)? ? //按键前进按下 ,对应1kHz
? ? {
? ? Key_Value=6000;
? ? }
? ? else if(Get_Key_Down)? //按键后退按下 ,对应2kHz
? ? {
? ? ? Key_Value=3000;
? ? }
? ? Delay_Ms(20);? ? ? //10ms延时

  L* L% g: _1 n  Q  t( z
? ? if(Get_Key_Left)? ? //按键左转按下,对应3kHz
? ? {
? ? Key_Value=2000;
? ? }
? ? else if(Get_Key_Right) //按键右转按下,对应4kHz
? ? {
? ? ? Key_Value=1500;
? ? }?
? ? Delay_Ms(20);? ? ? //10ms延时

/ n( J- z7 w: c) r2 j
? ? if(Get_Key_Ctrl)? ? //按键控制按下,对应5kHz
? ? {
? ? ? Key_Value=1200;
? ? }
? ? Delay_Ms(20);? ? ? //10ms延时
? }
}
}
) J9 U2 c, |; x2 d- S7 l  M
extern volatile u16 Key_Value;
u16 capture=0;
void TIM3_IRQHandler(void)
{
/* TIM2_CH2 toggling with frequency = 366.2 Hz */
if (TIM_GetITStatus(TIM3, TIM_IT_CC2) != RESET)
{
? ? TIM_ClearITPendingBit(TIM3, TIM_IT_CC2);
capture = TIM_GetCapture2(TIM3);
? ? TIM_SetCompare2(TIM3, capture + Key_Value);
}
}
9 I- v" ?$ ^' l; d
void TIM3_Configuration(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
! U, e8 z. m: K* {7 f- [! D. R7 D5 l
/* TIM2 clock enable */
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

5 p! v) O; z0 ~) I2 |2 \4 |5 h# I
/*TIM1时钟配置*/
TIM_TimeBaseStructure.TIM_Prescaler = 5;? ? ? //预分频(时钟分频)72M/6=12M
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;? //向上计数
TIM_TimeBaseStructure.TIM_Period = 65535;? ? ? ? //装载值选择最大
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0;
TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);

7 l* k! p2 m9 G; O3 L; {2 a5 P) N* F
/* Channel 1 Configuration in PWM mode */
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_Toggle; //PWM模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //正向通道有效
TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Disable;//反向通道无效
TIM_OCInitStructure.TIM_Pulse = Key_Value; //占空时间
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性
TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High; //互补端的极性
TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Set;
TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCIdleState_Reset;
TIM_OC2Init(TIM3,&TIM_OCInitStructure); //通道2
TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Disable);
/* TIM1 counter enable */
　　TIM_Cmd(TIM3,ENABLE);
/* TIM1 Main Output Enable */
　　//TIM_CtrlPWMOutputs(TIM1,ENABLE);
　　TIM_ITConfig(TIM3, TIM_IT_CC2 , ENABLE);
}
注意：在计算PWM频率的时候，TIMx的时钟都是72Mhz，分频后，因为翻转两次才能形成一个PWM波，因为，PWM的频率是捕获改变频率的1/2。
