实时时钟是一个独立的定时器。RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期。

2 }4 f9 b' J0 h5 H: }' V  RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后，RTC的设置和时间维持不变。

  系统复位后，对后备寄存器和RTC的访问被禁止，这是为了防止对后备区域(BKP)的意外写操作。执行以下操作将使能对后备寄存器和RTC的访问：

5 u/ M# I8 \+ j( X设置寄存器RCC_APB1ENR的PWREN和BKPEN位，使能电源和后备接口时钟
% w- `7 P6 \4 w3 B% v! |7 A设置寄存器PWR_CR的DBP位，使能对后备寄存器和RTC的访问。
, X$ ~- F$ t' e  下面直接通过代码来演示如何操作RTC。

1. static void RTC_NVIC_Config( void )
   5 o7 r" H- ]: z' u8 S
2. {

3.     NVIC_InitTypeDef NVIC_InitStructure;
   1 }9 _' M8 o9 I8 }) r& ~; e
4.
   / y; U+ z) k2 S& z) d/ G

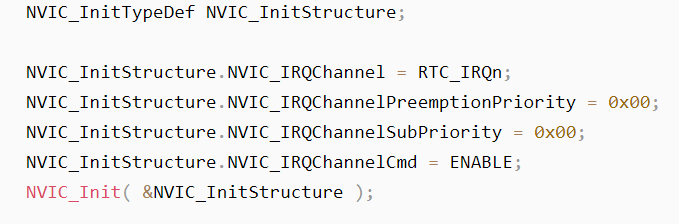

5.     NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;

6.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;
   + U& P; d- c* c" K
7.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;

8.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
   5 u6 f. e4 F8 J" M  J
9.     NVIC_Init( &NVIC_InitStructure );
   1 q6 B& _' g" P+ Z" q  d. \
10. }

11.
    * d: T; E6 X" Q' E0 z6 }9 n5 X
12. //实时时钟配置
    9 U1 N$ \0 k% X% @5 a4 c
13. //初始化RTC时钟,同时检测时钟是否工作正常

14. //BKP->DR1用于保存是否第一次配置的设置
    ) ~7 T1 `+ r" `$ B; ^
15. //返回0:正常

16. //其他:错误代码

17. u8 RTC_Init( void )
    0 `8 {& m6 {0 H2 l; [
18. {

19.     u8 temp = 0;
    ; _' ?/ Y; y7 s( u
20.     RCC_APB1PeriphClockCmd( RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE );
    0 u! t% t6 p9 f5 y3 H
21.     PWR_BackupAccessCmd( ENABLE );        //使能后备寄存器访问

22.
    7 r5 Q5 E  H5 v8 d8 T& F
23.     if( BKP_ReadBackupRegister( BKP_DR1 ) != 0x5055 )                //检查是不是第一次配置时钟
    ! m* Z+ Y, [  l
24.     {
    0 L( I; p4 N) M& O9 ?+ `: i# X
25.         BKP_DeInit();            //复位备份区域
    7 k5 A+ Y" f1 X( F) a5 W- X/ z
26.         RCC_LSEConfig( RCC_LSE_ON );      //设置外部低速晶振(LSE),使用外设低速晶振
    4 s. m' u9 X! Q% @
27.         //检查指定的RCC标志位设置与否,等待低速晶振就绪

28.         while( RCC_GetFlagStatus( RCC_FLAG_LSERDY ) == RESET && temp < 250 )

29.         {
    ) J1 G2 l6 s# t! Z  s- ^6 i( Q
30.             temp++;
    5 z) r& x7 f! u3 v% t6 T0 n
31.             delay_ms( 10 );

32.         }

33.         if( temp >= 250 )

34.             return 1;          //初始化时钟失败,晶振有问题
    ( N) C+ Z2 J: p- U( |
35.         RCC_RTCCLKConfig( RCC_RTCCLKSource_LSE );   //设置RTC时钟(RTCCLK),选择LSE作为RTC时钟
    2 `) k4 E% T( E1 O+ b
36.         RCC_RTCCLKCmd( ENABLE );     //使能RTC时钟
    1 W/ E9 C5 g; {& h
37.         RTC_WaitForLastTask();      //等待最近一次对RTC寄存器的写操作完成

38.         RTC_WaitForSynchro();       //等待RTC寄存器同步

39.         RTC_ITConfig( RTC_IT_SEC, ENABLE );     //使能RTC秒中断
    : j) ?: c$ _  q4 ^. m
40.         RTC_WaitForLastTask();        //等待最近一次对RTC寄存器的写操作完成
    1 g; d' s' {1 |/ ]) E: n
41.         RTC_EnterConfigMode();        // 允许配置
    3 ~  t* M* S4 d+ V2 Y
42.         RTC_SetPrescaler( 32767 );    //设置RTC预分频的值

43.         RTC_WaitForLastTask();        //等待最近一次对RTC寄存器的写操作完成

44.         RTC_ExitConfigMode();         //退出配置模式

45.         BKP_WriteBackupRegister( BKP_DR1, 0x5055 ); //向指定的后备寄存器中写入用户程序数据
    1 q1 E) m) k! F* c/ \" `5 A4 `
46.     }

47.     else            //系统继续计时
    5 Y7 j1 \* z* J; b. A- O/ L4 z
48.     {
    # o+ e2 z. [! ~1 m' _$ w
49.         RTC_WaitForSynchro();       //等待最近一次对RTC寄存器的写操作完成
    7 N+ `( U8 P/ R: a! J; {
50.         RTC_ITConfig( RTC_IT_SEC | RTC_IT_ALR, ENABLE );        //使能RTC秒中断、闹钟中断
    # C) v/ z; Q- G! \7 a( J' T
51.         RTC_WaitForLastTask();       //等待最近一次对RTC寄存器的写操作完成

52.     }
    ! @0 M6 h, h; \/ v5 W- e
53.     RTC_NVIC_Config();         //RCT中断分组设置
      t. p+ H& q5 M" _
54.     return 0;                  //OK

55. }

56.
    2 h& @" B+ @0 Z
57. //RTC时钟中断
    3 G- J' Q' ~2 D1 A2 g. w+ M
58. //每秒钟触发一次

59. void RTC_IRQHandler( void )
    * ^9 A6 y3 f5 U
60. {
    & v7 Z' b. Z( Y/ G; f( U
61.     if( RTC_GetITStatus( RTC_IT_SEC ) != RESET )                        //秒钟中断

62.     {
    : ]1 j- [6 A7 d/ z5 Y
63.         printf( "RTC INT！\r\n" );
    % l5 h, g8 `7 S: C1 [: Y' ]
64.     }

65.
    + l) x1 L) Z# `. L5 b  [: W
66.     //RTC_ClearITPendingBit(RTC_IT_SEC | RTC_IT_OW);
      R7 K( j0 t) ?' j
67.     RTC_ClearITPendingBit( RTC_IT_SEC | RTC_IT_ALR );

68.     RTC_WaitForLastTask();

69. }

复制代码

  在设置RTC时首先要判断一下RTC是否已经初始化过了，因为一般使用RTC时都会有电池供电，RTC的时候只需要设置一次就行。当系统关机后，只要电池有电，RTC就能正常工作，所以不需要每次开机都初始化一次时间，当没有初始化时初始化一次，初始化之后，以后开机就不需要再初始化了。为了标记当前设备是否已经初始化了，手动的给备份寄存器中写入特定的值。每次单片机启动后就会读取一次备份寄存器的值，当备份寄存器中的值不是写入的特定值，就说明当前设备还没有被初始化过，需要初始化一次。如果备份寄存器中的值是写入的特殊值，就说明当前设备已经被初始化过了，不需要再初始化了。
+ [/ u5 a" Q$ v! X) s% Z
: A' E, @: ~" j% K' d$ h  在初始化的时候，开启RTC的秒中断，这样RTC每一秒就会中断一次，在中断函数中通过串口打印数据。当程序运行后在串口工具中就可以看到每隔1秒，就会打印一个字符串。
