【经验分享】基于STM32F103C8T6最小系统板和STM32CubeMX实现板载LED灯循环闪烁

[复制链接]

STMCU小助手发布时间：2022-4-15 11:00

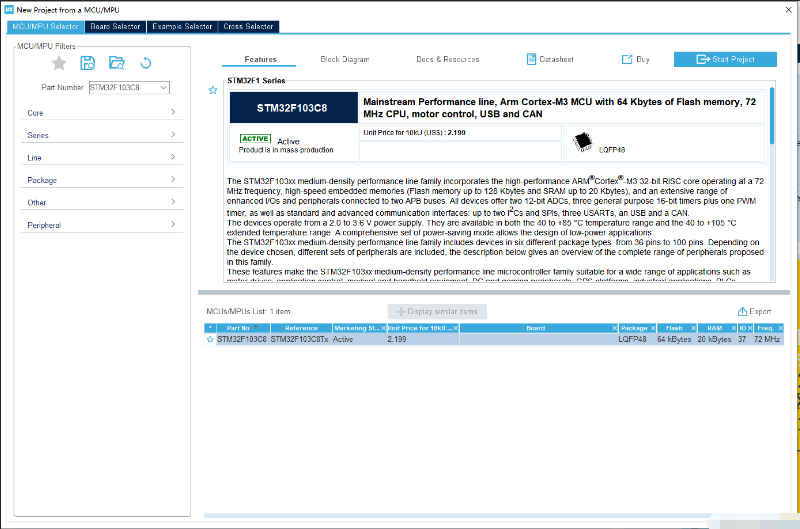

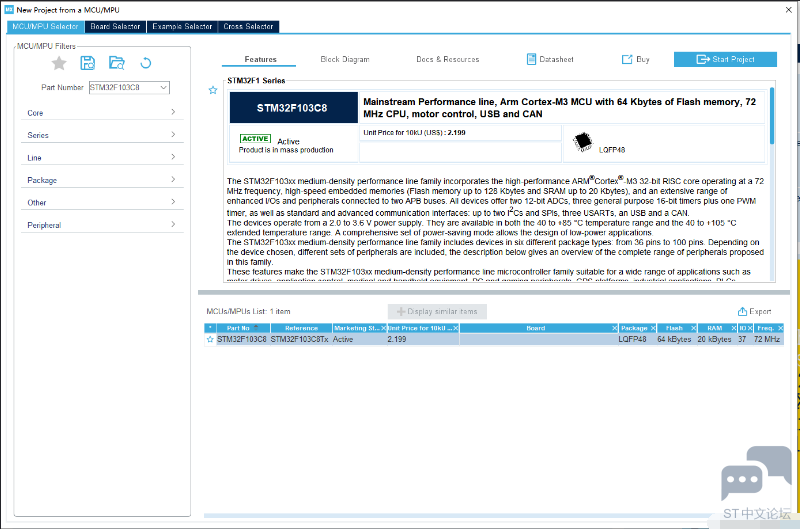

一、配置CubeMX1.1 新建工程工程选择STM32F103C8Tx芯片 XT{@N]$C0]%R2}EN1)DWORQ.png

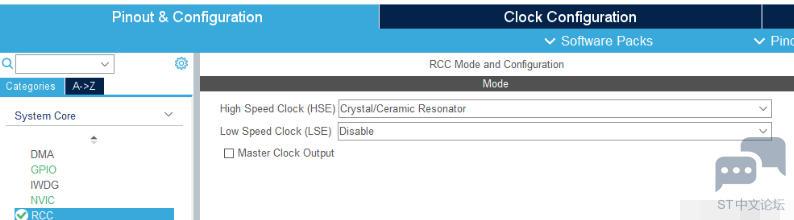

1.2 时钟配置打开RCC时钟外部输入，读原理图发现外部时钟有8MHz和32768Hz，外部8MHZ可以使得时钟达到最高的72MHz，没有外部8MHZ内部时钟最高能调到64MHz。没有外部32768Hz，内部的RTC模块工作不正常，这里我们只开启外部高速时钟源，即配置板载8M晶振作为时钟输入。

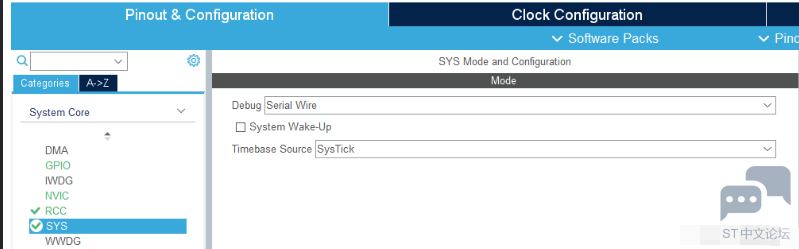

1.3 Debug配置设置debug方式，STM32F103C8T6最小系统板只支持Serial wire的方式，也就是两根线：SWDIO、SWCLK，故设置为Serial wire。此时仿真器与MCU之间用SWD协议通信，即SWD（serial wire debug）。 $%HAC32523{9E_V}NN)H3XD7.png$ 1.4 GPIO配置

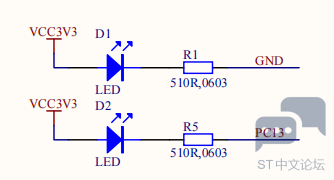

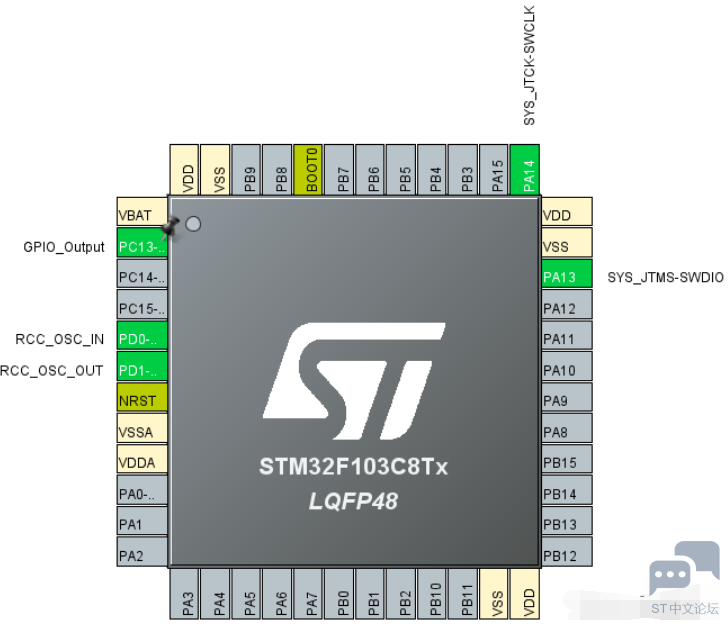

看原理图，可知板子上的LED灯对应芯片P13管脚，故配置PC13端口为输出。 I%1MZX1CU70F`{B]D~8D@88.png

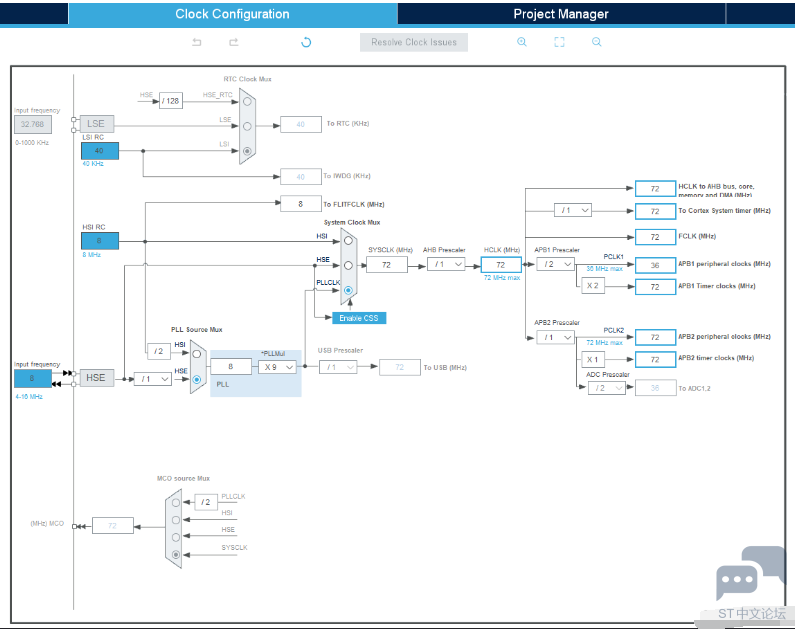

1.5 时钟树配置这里直接把时钟开到最高72MHz 2IH@V6BOSCQ8UC9PGL4}5NB.png

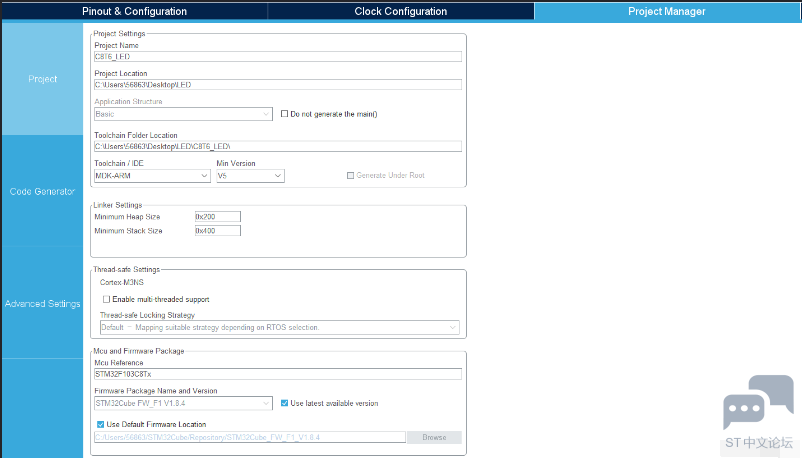

1.6 项目设置 SCH)9DYP3UW3`{6GFGCK@3Y.png

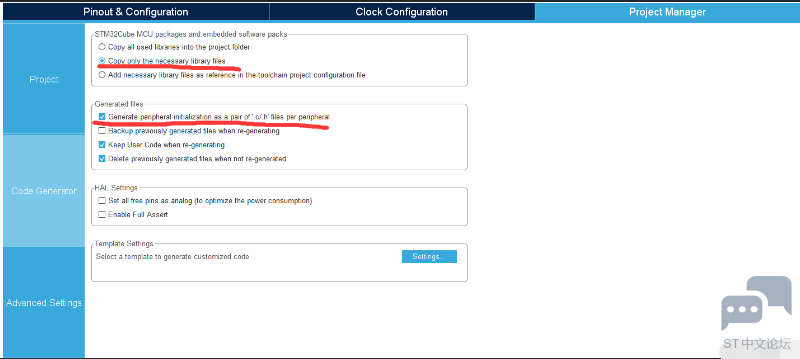

这里勾选上.c/.h文件分开生成。 _A3HD]3)0%UB$L%H0%[X%[A.png


这样cubeMX的配置就完毕了，打开生成的工程文件。二、Keil配置2.1 写逻辑代码在主函数的while里写

HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);//状态翻转
HAL_Delay(500);//调用HAL库延时函数，延时500ms

复制代码

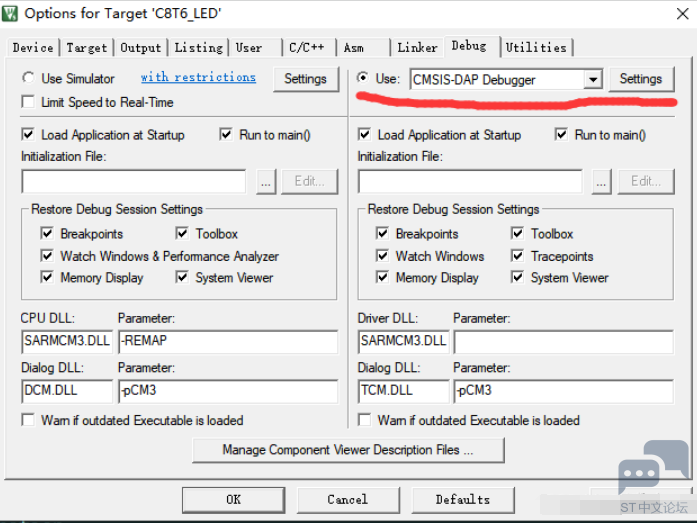

2.2 设置debug这里我使用的是DAP-Link，根据自己的仿真器选择对应的即可。 5JQFW])({SFWN}6%]8~A[]6.png

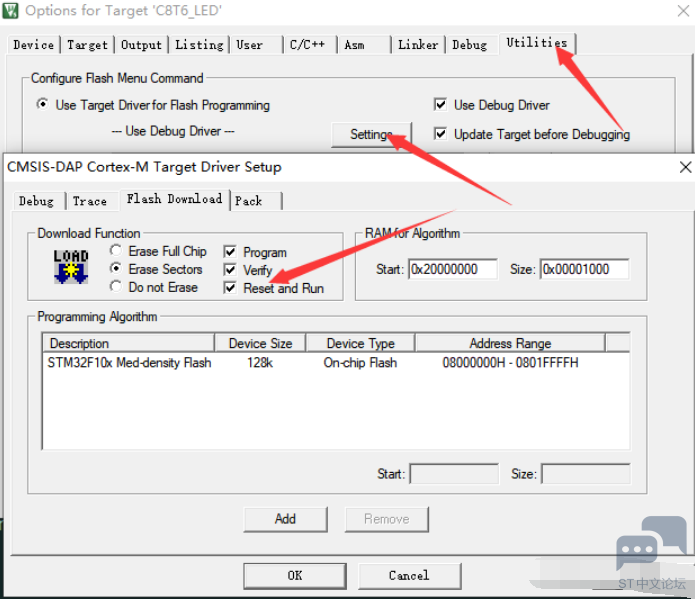

之后在Utilities中点击Setting，勾选Reset and run，这样每次重烧代码就不必手动按复位了。 5(E1HTX20~X}IZ0E(K9M]CK.png

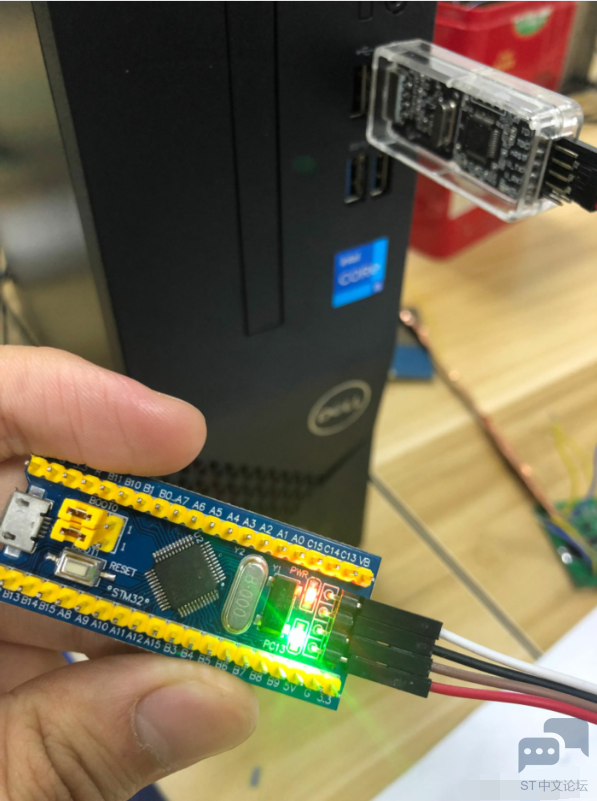

三、现象之后绿色LED灯就会以1s周期循环闪烁了 FYUU176EU9X}$(NA[$AXZQU.png
