一、RX8025T介绍
* q( m6 c7 R8 ZRX8025-T是一款拥有I2C接口和温度补偿功能的新型实时时钟芯片，内部集成32.768KHz温度补偿晶体振荡器，可用于各种需要高精度时钟的场合。通过设置相应补偿的控制位，可以实现不同间隔的温度补偿功能，从而大大提高了时钟的精度。芯片可设置四种不同的时段进行温度补偿，默认设置是2S补偿。该芯片采用C-MOS工艺生产，具有极低的功能消耗，可长期使用电池供电。

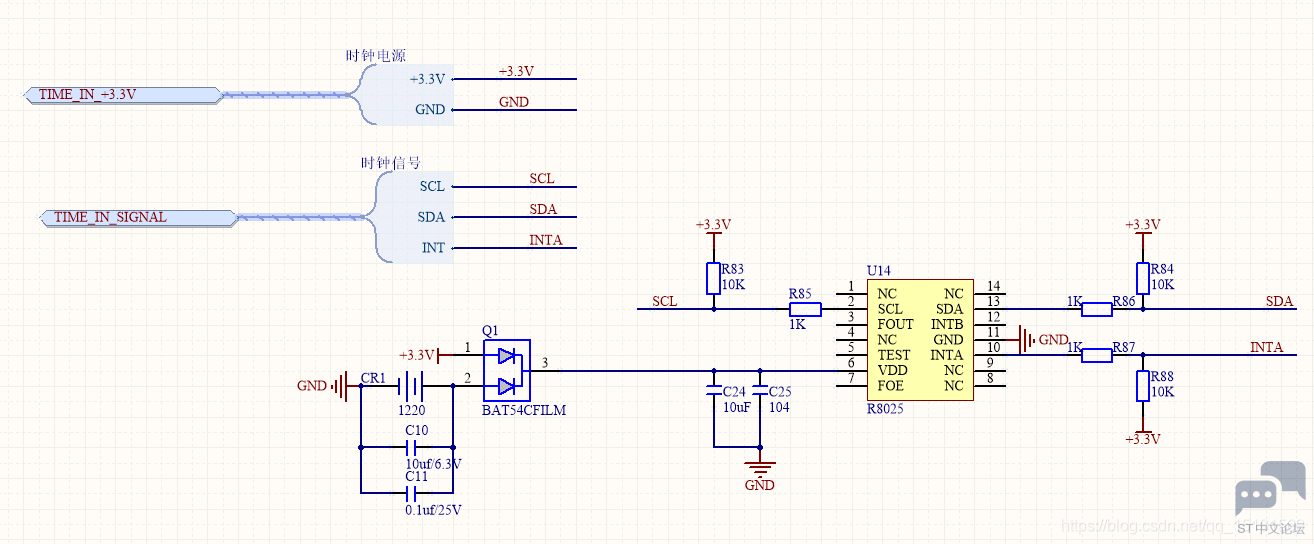

  o& s( m9 r$ l$ s3 G7 w二、原理图



& J; t: f7 O3 s" M) y6 q三、参考程序
$ J% \0 G( |- p8 `4 r3 K

1. u8 r8025_init(void)
   / D+ e* J; u7 _5 }
2. {
   : K: I7 E5 _, u$ k1 n
3.         uint8_t val[3]={0x00,0x00,0x60};  //0x0D、0x0E、0x0F、三个寄存器的值，设置时间更新为“秒”更新，关闭所有闹钟，温补时间为2秒，打开时间更新中断，关闭其他中断。

4.
   : S0 o9 o: A  U5 [; N
5.         iic_init();  //iic接口初始化

6.

7.         if(rx8025_write_data(RX8025T_EXT_REG,val,3))
   - V9 @+ g& m$ B
8.                 return 1;
   + }; h$ p( G" a
9.         return 0;

10. }
    2 N0 q# Q" @, ?2 h' S: z
11. /*******************************************************************************
    / a) g0 ]# L" q8 U8 s! L
12. * 函数名: u8 rx8025_write_data(u8 addr, u8 *buf, u8 len)

13. * 描述  : 写RX8025T寄存器

14. * 参数  : addr寄存器地址，*buf写入的数据，len写入的长度
    / f7 }' [" ~4 `/ D
15. * 返回值: 1=操作失败，0=操作成功
    7 T5 L- Q) H" ]+ T6 Y
16. *******************************************************************************/
    / L) [% H7 O: E$ ^
17. u8 rx8025_write_data(u8 addr, u8 *buf, u8 len)
    : A, P" }; `; y8 `/ p
18. {

19.         uint8_t i;
    / }3 C0 a3 L: p5 a/ X- }" f
20.         iic_start();
    8 |" `! G3 U& u# O
21.         iic_send_byte(0x64); //写操作指令

22.         if(iic_wait_ack())   //检测ACK信号

23.         {

24.                 iic_stop();         //发送IIC停止信号

25.                 return 1;
    9 T! ~8 M# c/ p, V5 f1 l" T
26.         }
    $ q" n$ l. V8 K2 N  X; `3 p( y$ [  H/ p
27.         iic_send_byte(addr); //写寄存器存储地址

28.         if(iic_wait_ack())
    3 k, L3 j( X$ B; n; ?5 ?* b1 ], M# W) u
29.         {

30.                 iic_stop();

31.                 return 1;
    / W: D5 Q. x& W9 Y
32.         }

33.         for(i=0; i<len; i++) //连续写

34.         {

35.                 iic_send_byte(buf);
    8 d- b& W1 r1 o2 Q4 z
36.                 if(iic_wait_ack())

37.                 {
    ) l6 B( N# R8 o, z# e6 B6 Y6 C% Y* C
38.                         iic_stop();
    5 n, g* u1 p/ G( c
39.                         return 1;

40.                 }

41.         }
    4 }8 ^2 a7 a- s; b0 g5 j4 T
42.         iic_stop();

43.         return 0;
    ( q2 [" L* r* A+ Q: v
44. }
    8 u& R7 o* w' M. t2 {
45.
    . M! H/ g$ N" g4 G1 j7 U0 {+ ?
46. /*******************************************************************************
    1 c) C! s; ?6 u: p9 n/ H  ^1 |
47. * 函数名: u8 rx8025_read_data(u8 addr,u8 *buf,u8 len)

48. * 描述  : 读RX8025T寄存器

49. * 参数  : addr寄存器地址，*buf存储位置，len读取的长度
    $ Y: N; a4 `* s( N; P: c
50. * 返回值: 1=操作失败，0=操作成功
    ! p+ N" V6 h7 {, E0 v/ C* ~
51. *******************************************************************************/

52. u8 rx8025_read_data(u8 addr,u8 *buf,u8 len)

53. {
    2 w7 U+ e% y8 p' I" l1 j* p
54.         u8 i;

55.         iic_start();
    8 \, g2 o& s" A; ]
56.         iic_send_byte(0x64);  //写操作指令
    5 y9 \$ {" \) ]& X7 R
57.         if(iic_wait_ack())
    ( J, q, x  v" R7 ~! n# L# Y9 Z
58.         {

59.                 iic_stop();
    5 x& i7 T, p* k( I$ P- A
60.                 return 1;
    / e, w4 t. s) K. l" X, ~; a8 [
61.         }
    8 p6 n3 M. z" T( Q; z
62.         iic_send_byte(addr);  //发送寄存器地址
    0 g3 J5 L' N# e
63.         if(iic_wait_ack())

64.         {
    7 C- Q9 O: T4 ?4 z, S# ?
65.                 iic_stop();
    # \& }. M9 R/ c7 Q
66.                 return 1;
    * a) B( T& n) C- H" N# \# S
67.         }
    7 s9 Q, P8 i$ _6 }: W8 Z# U6 i
68.         iic_start();          //Sr条件，RESTART
    8 ^, ]3 k$ r( U, E% p# g6 X/ P
69.         iic_send_byte(0x65);  //读操作指令

70.         if(iic_wait_ack())

71.         {
    7 l* U2 ~  J1 r+ G
72.                 iic_stop();

73.                 return 1;

74.         }
    ) {4 J2 @- w3 b  S  c3 {: ^4 C
75.         for(i=0; i<len; i++) //连续读
    ; Y* A7 r6 {( |% c
76.         {

77.    buf =iic_read_byte(1);  //读取数据并发送ACK信号
    8 o9 B' z# P6 v/ O2 h# W+ S$ X
78.         }

79.         //        iic_nack();         //发送一个‘1’

80.         iic_stop();
    7 c! E8 w& o' h! z
81.         return 0;

82. }
    - |7 p6 k4 ^7 t3 e
83.

84. /*******************************************************************************
    ) I2 s7 V- f* z( N
85. * 函数名: u8 get_rx8025_time(TIME* t)
    8 I' d& g4 s9 t! o
86. * 描述  : 从RX8025T获取时间
    3 L% E/ k0 x2 U5 I! z* f
87. * 参数  : 存储时间的结构体

88. * 返回值: 0成功，1失败。
    , n) K; g" r( N7 b2 k
89. *******************************************************************************/
    8 j$ c7 ^% {% q& a  s' `/ t
90. u8 get_rx8025_time(TIME *t)
    . x& J0 z/ L. k& l0 Z2 C' U/ ?# V# z
91. {

92.         u8 rtc_str[7];
    0 q4 Y3 n) b  ]7 G
93.
    + J9 R7 Q7 E$ M  d9 Z
94.         if(rx8025_read_data(RX8025T_SEC_REG,rtc_str,7))  //获取日期与时间
    2 i: U! p# ^8 L/ }2 O& ]  C8 t
95.                 return 1;  //读取出错
    2 B9 w' l: G9 Q1 i" y7 b; l
96.
      Z6 s9 P8 H7 j# x0 U
97.         t->second = ((rtc_str[0]>>4)*10) + (rtc_str[0] & 0x0f);

98.         t->minute = ((rtc_str[1]>>4)*10) + (rtc_str[1] & 0x0f);
    9 K4 L. u3 W+ E/ T' Z
99.         t->hour   = ((rtc_str[2]>>4)*10) + (rtc_str[2] & 0x0f);

100.         t->week                = rtc_str[3];

101.         t->day    = ((rtc_str[4]>>4)*10) + (rtc_str[4] & 0x0f);
     . i4 |6 J2 d$ Q: l
102.         t->month  = ((rtc_str[5]>>4)*10) + (rtc_str[5] & 0x0f);
     + E! K( f! ]2 T% r; l
103.         t->year   = ((rtc_str[6]>>4)*10) + (rtc_str[6] & 0x0f);
     7 e' o: }& _5 Z3 Z& _+ \7 n, p8 E
104.         t->year+=2000;

105.         return 0;

106.

107. }
     # e$ W( ]8 P6 N7 _, z* h" D; }
108. /*******************************************************************************
     ! c' I/ z7 d0 T$ x
109. * 函数名: u8 set_rx8025_time(TIME* t)
     2 L' y- D2 f) G" n- }7 d
110. * 描述  : 设置RX8025T时间

111. * 参数  : 存储时间的结构体

112. * 返回值: 0成功，1失败。

113. *******************************************************************************/

114. u8 set_rx8025_time(u16 year,u8 month,u8 day,u8 week,u8 hour,u8 minute,u8 second)
     # I! [: i4 v4 ?% I$ }/ y
115. {
     1 X: I- D" i' r# O, y+ V0 E, f
116.         u8 rtc_str[7];

117.         year-=2000;
       K2 y( ?7 v6 Q: `" Y  Z: e
118.         rtc_str[0] = ((second/10)<<4) | (second%10);
     # `, T' h1 m: r' Y" D
119.         rtc_str[1] = ((minute/10)<<4) | (minute%10);
     5 o; o' S0 p% v4 W" O7 F5 o$ o7 w
120.         rtc_str[2] = ((hour/10)<<4) | (hour%10);

121.         rtc_str[3] = week;
     " ^2 h% E$ a! y) g' Q
122.         rtc_str[4] = ((day/10)<<4) | (day%10);

123.         rtc_str[5] = ((month/10)<<4) | (month%10);
     1 O# T% T; R. \
124.         rtc_str[6] = ((year/10)<<4) | (year%10);

125.
     . D/ Y4 z7 d2 c/ y( ~
126.         if(rx8025_write_data(RX8025T_SEC_REG,rtc_str,7))        //写入日期与时间
     % T3 `' G: Y; [4 b$ z7 f+ ^
127.                 return 1;
     $ ]. ^7 g2 D% Y
128.         else

129.                 return 0;
     4 T* |6 k0 w* H9 Y
130. }

131.

132.
     8 B& ^+ s% I8 b

复制代码
