01. STM32F4时钟系统概述
( s" X4 @6 ]. I  g! f0 j; q: U4 j时钟系统是 CPU 的脉搏，就像人的心跳一样。所以时钟系统的重要性就不言而喻了。 STM32F4 的时钟系统比较复杂，不像简单的 51 单片机一个系统时钟就可以解决一切。于是有人要问，采用一个系统时钟不是很简单吗？为什么 STM32 要有多个时钟源呢？ 因为首先 STM32 本身非常复杂，外设非常的多，但是并不是所有外设都需要系统时钟这么高的频率，比如看门狗以及 RTC 只需要几十 k 的时钟即可。同一个电路，时钟越快功耗越大，同时抗电磁干扰能力也会越弱，所以对于较为复杂的 MCU 一般都是采取多时钟源的方法来解决这些问题。

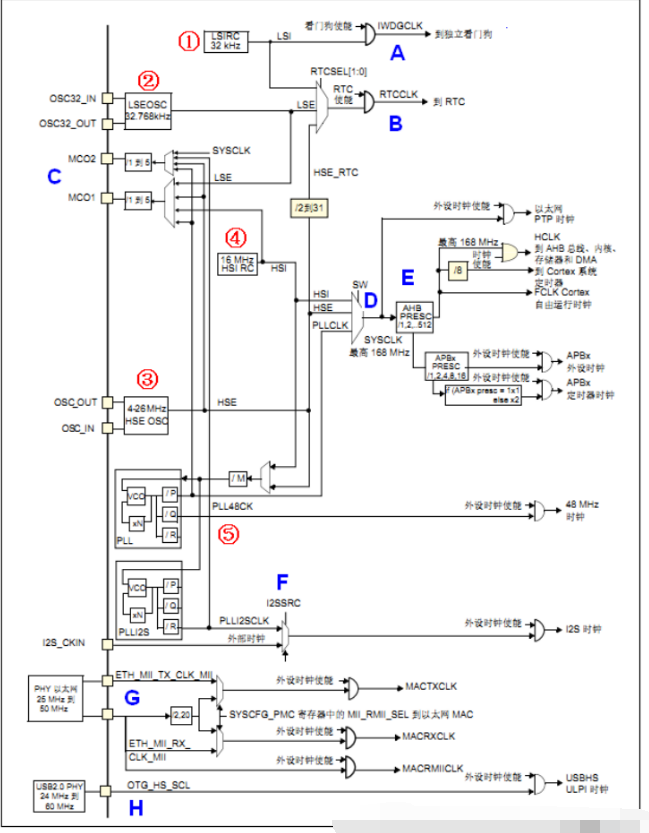

02. STM32F4时钟系统图
, ~9 p" y/ ^4 x2 D: u7 y

% i% S3 x/ |2 q/ O  [
在 STM32F4 中，有 5 个最重要的时钟源，为 HSI、HSE、LSI、LSE、PLL。其中 PLL 实际是分为两个时钟源，分别为主 PLL 和专用 PLL。从时钟频率来分可以分为高速时钟源和低速时钟源，在这 5 个中 HSI，HSE 以及 PLL 是高速时钟，LSI 和 LSE 是低速时钟。从来源可分为外部时钟源和内部时钟源，外部时钟源就是从外部通过接晶振的方式获取时钟源，其中 HSE 和LSE 是外部时钟源，其他的是内部时钟源。下面我们看看 STM32F4 的这 5 个时钟源，我们讲解顺序是按图中红圈标示的顺序：

①、LSI 是低速内部时钟，RC 振荡器，频率为 32kHz 左右。供独立看门狗和自动唤醒单元使用。
②、LSE 是低速外部时钟，接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
③、HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为 4MHz~26MHz。我们的开发板接的是 8M 的晶振。HSE 也可以直接做为系统时钟或者 PLL 输入。
④、HSI 是高速内部时钟，RC 振荡器，频率为 16MHz。可以直接作为系统时钟或者用作 PLL输入。
& p( m9 h+ k. b6 M
⑤、PLL 为锁相环倍频输出。STM32F4 有两个 PLL:
1） 主 PLL(PLL)由 HSE 或者 HSI 提供时钟信号，并具有两个不同的输出时钟。
第一个输出 PLLP 用于生成高速的系统时钟（最高 168MHz）
第二个输出 PLLQ 用于生成 USB OTG FS 的时钟（48MHz），随机数发生器的时钟和 SDIO时钟。
2）专用 PLL(PLLI2S)用于生成精确时钟，从而在 I2S 接口实现高品质音频性能。
7 Q4 Q: r; [) u3 C
A. 这里是看门狗时钟输入。从图中可以看出，看门狗时钟源只能是低速的 LSI 时钟。
( Q8 f1 Y9 P( u; e
+ ~  {' X8 u: Z; t! E# H, BB. 这里是 RTC 时钟源，从图上可以看出，RTC 的时钟源可以选择 LSI，LSE，以及HSE 分频后的时钟，HSE 分频系数为 2~31。
+ _5 k- h% u! N
C. 这里是 STM32F4 输出时钟 MCO1 和 MCO2。MCO1 是向芯片的 PA8 引脚输出时钟。它有四个时钟来源分别为：HSI,LSE,HSE 和 PLL 时钟。MCO2 是向芯片的PC9 输出时钟，它同样有四个时钟来源分别为：HSE,PLL，SYSCLK 以及 PLLI2S时钟。MCO 输出时钟频率最大不超过 100MHz。
( g6 }* @2 |0 w4 n% i4 x, Y5 t' ?* S
D. 这里是系统时钟。从图 4.3.1 可以看出，SYSCLK 系统时钟来源有三个方面：HSI,HSE 和 PLL。在我们实际应用中，因为对时钟速度要求都比较高我们才会选用 STM32F4 这种级别的处理器，所以一般情况下，都是采用 PLL 作为 SYSCLK时钟源。根据前面的计算公式，大家就可以算出你的系统的 SYSCLK 是多少。

E. 这里我们指的是以太网 PTP 时钟，AHB 时钟，APB2 高速时钟，APB1 低速时钟。这些时钟都是来源于 SYSCLK 系统时钟。其中以太网 PTP 时钟是使用系统时钟。AHB,APB2 和 APB1 时钟是经过 SYSCLK 时钟分频得来。这里大家记住，AHB最大时钟为168MHz, APB2高速时钟最大频率为84MHz,而APB1低速时钟最大频率为 42MHz。
; E2 |+ z0 e7 D& H# n, y
F. 这里是指 I2S 时钟源。从图 4.3.1 可以看出，I2S 的时钟源来源于 PLLI2S 或者映射到 I2S_CKIN 引脚的外部时钟。I2S 出于音质的考虑，对时钟精度要求很高。探索者 STM32F4 开发板使用的是内部 PLLI2SCLK。

' F* w& C. q; x' y  FG. 这是 STM32F4 内部以太网 MAC 时钟的来源。对于 MII 接口来说，必须向外部PHY 芯片提供 25Mhz 的时钟，这个时钟，可以由 PHY 芯片外接晶振，或者使用STM32F4 的 MCO 输出来提供。然后，PHY 芯片再给 STM32F4 提供ETH_MII_TX_CLK 和 ETH_MII_RX_CLK 时钟。对于 RMII 接口来说，外部必须提供 50Mhz 的时钟驱动 PHY 和 STM32F4 的 ETH_RMII_REF_CLK，这个 50Mhz时钟可以来自 PHY、有源晶振或者 STM32F4 的 MCO。我们的开发板使用的是RMII 接 口 ， 使 用 PHY 芯 片 提 供 50Mhz 时 钟 驱 动 STM32F4 的ETH_RMII_REF_CLK。

H. 这里是指外部 PHY 提供的 USB OTG HS（60MHZ）时钟。
, I, Q( J2 L/ h" |8 C( A: t7 o
/ R+ m, c" b$ J9 h03. STM32F4时钟初始化配置
STM32F4 时钟系统初始化是在 system_stm32f4xx.c 中的 SystemInit()函数中完成的。对于系统时钟关键寄存器设置主要是在 SystemInit 函数中调用 SetSysClock()函数来设置的。我们可以先看看 SystemInit ()函数体。
( f5 L3 F2 y# C. r. g; `2 k+ E
: x5 u4 `( ?2 }

1. /**
   ) \! D5 \3 z' e
2.   * @brief  Setup the microcontroller system
     S* X" U& E' l
3.   *         Initialize the Embedded Flash Interface, the PLL and update the

4.   *         SystemFrequency variable.
   . \( X+ ]% C1 f
5.   * @param  None
   : h# J+ g$ Q0 W2 ~% m; w- |, Y6 v
6.   * @retval None

7.   */

8. void SystemInit(void)

9. {
     C$ e4 [( F1 O/ m* J% t3 P6 S
10.   /* FPU settings ------------------------------------------------------------*/
    % n  {& k( I8 ^9 O+ C
11.   #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    3 C! c) S% J7 h* z& n3 I3 T4 l
12.     SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */

13.   #endif
    5 v" g- `# y' A) G2 V2 I1 k
14.   /* Reset the RCC clock configuration to the default reset state ------------*/
    8 U' h* ]$ a) a
15.   /* Set HSION bit */

16.   RCC->CR |= (uint32_t)0x00000001;
    + A+ r: g6 q" X5 }7 z' l; a
17.

18.   /* Reset CFGR register */

19.   RCC->CFGR = 0x00000000;
    . ]1 Z: M, P/ H  r6 ~* c
20.
    ! D9 Q% z% F# d* f; C/ Q
21.   /* Reset HSEON, CSSON and PLLON bits */

22.   RCC->CR &= (uint32_t)0xFEF6FFFF;
    5 O7 Y7 ~3 ^2 t3 D% I) T
23.

24.   /* Reset PLLCFGR register */

25.   RCC->PLLCFGR = 0x24003010;
    ' l# ?1 a% G1 w& Y& @7 }
26.
    0 d8 C3 g* u9 S! C- V' T+ Q
27.   /* Reset HSEBYP bit */

28.   RCC->CR &= (uint32_t)0xFFFBFFFF;

29.

30.   /* Disable all interrupts */
    4 @, B0 H: Y, \# ~) V  y9 e
31.   RCC->CIR = 0x00000000;

32.

33. #if defined(DATA_IN_ExtSRAM) || defined(DATA_IN_ExtSDRAM)
    ; \7 W$ w. z% Y- @% `4 |
34.   SystemInit_ExtMemCtl();
    # r: y7 _3 C4 ?% ?1 W8 y  W
35. #endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */
    6 u1 j2 w4 J  z9 B
36.

37.   /* Configure the System clock source, PLL Multiplier and Divider factors,

38.      AHB/APBx prescalers and Flash settings ----------------------------------*/

39.   SetSysClock();
    3 ?2 W) Q$ ?" l& v- A" i! k
40.

41.   /* Configure the Vector Table location add offset address ------------------*/

42. #ifdef VECT_TAB_SRAM
    $ I/ N1 E$ D; f; [& Q
43.   SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */
    - e# K. U7 S" T8 w. y/ H
44. #else
    1 t- h& Q; \1 `2 J8 w
45.   SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */
    ) D/ \' i& k  r. [% F' X5 X6 h
46. #endif

47. }

复制代码

# X3 t% v8 D: n' c5 U. j1 h! t3 [在设置完相关寄存器后，接下来 SystemInit 函数内部会调用 SetSysClock 函数。
, h/ W9 j0 R, z7 B  `; z' N+ |

1. /**
   : o( S7 h' l% C* [
2.   * @brief  Configures the System clock source, PLL Multiplier and Divider factors,
   3 T3 g% l' m2 Y+ S( L5 `
3.   *         AHB/APBx prescalers and Flash settings
   . S3 v: n2 a* B& r) k) ]
4.   * @Note   This function should be called only once the RCC clock configuration

5.   *         is reset to the default reset state (done in SystemInit() function).

6.   * @param  None

7.   * @retval None
   % A9 h- O% c, v% x/ r2 v
8.   */
   + F  I' Q  Q2 n8 `
9. static void SetSysClock(void)
   : _0 X) Z) f& ]2 n5 D& q1 P
10. {
    ) J. j8 l' e$ K7 o  g' G
11. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F401xx) || defined(STM32F412xG) || defined(STM32F413_423xx) || defined(STM32F446xx)|| defined(STM32F469_479xx)
    4 D2 z2 O; Y( N! U1 |) P
12. /******************************************************************************/
    9 k$ {% j5 Z; n: w
13. /*            PLL (clocked by HSE) used as System clock source                */

14. /******************************************************************************/
    4 y. G5 b6 a- a
15.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;
      D4 N, W/ \$ A2 r9 H/ R8 M
16.
    " h. ^7 j# p$ ^! |$ |6 B
17.   /* Enable HSE */ //HSE时钟使能

18.   RCC->CR |= ((uint32_t)RCC_CR_HSEON);
    7 @% h  E3 V8 g5 k6 B$ C, N
19.   //等待HSE时钟稳定
    - t5 l1 ]# W* ^; E
20.   /* Wait till HSE is ready and if Time out is reached exit */

21.   do
    , E; g8 L  S% S. U# X0 j
22.   {

23.     HSEStatus = RCC->CR & RCC_CR_HSERDY;
    6 J# A$ A. J6 y- f( L8 M# f! c
24.     StartUpCounter++;
    3 w/ d3 `) X+ P# u6 B3 L7 T. X6 X
25.   } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

26.

27.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)
    1 A6 v2 ^$ a0 w9 r1 Q# \' G# w' c3 l. |8 M
28.   {

29.     HSEStatus = (uint32_t)0x01;

30.   }

31.   else
    ) ?, u% L; x6 s- j; o) l. }
32.   {
    8 U  h7 J: M9 B( s3 |5 G( o& n
33.     HSEStatus = (uint32_t)0x00;

34.   }
    . P6 m9 ?/ A0 l
35.
    , Z2 k2 e  C/ i6 s4 t1 W
36.   if (HSEStatus == (uint32_t)0x01)
    ( k" f% x/ \# f' X6 K, {8 S
37.   {

38.     /* Select regulator voltage output Scale 1 mode */
    1 @( V) E% C1 t* C- W0 x9 G
39.     RCC->APB1ENR |= RCC_APB1ENR_PWREN;
    ! W* I& T5 p, ]. `
40.     PWR->CR |= PWR_CR_VOS;

41.         //AHB不分频
    1 Z1 y' a  }9 n- L- |" k
42.     /* HCLK = SYSCLK / 1*/

43.     RCC->CFGR |= RCC_CFGR_HPRE_DIV1;

44.
    ( m6 ?) \4 l0 A
45. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) ||  defined(STM32F412xG) || defined(STM32F446xx) || defined(STM32F469_479xx)
    , N% g3 i7 s( r- w* S7 e7 N
46.     /* PCLK2 = HCLK / 2*/ //高速APB二分频
    2 N' l3 {/ Y/ `3 w6 O/ g
47.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV2;

48.

49.     /* PCLK1 = HCLK / 4*/ //低速APB4分频
    * c1 A% f% W2 o+ X- J7 Z( g
50.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV4;
    - n% y( ]  y  H' f. F
51. #endif /* STM32F40_41xxx || STM32F427_437x || STM32F429_439xx  || STM32F412xG || STM32F446xx || STM32F469_479xx */
    . I2 h( v$ f& U7 }/ L$ W
52.

53. #if defined(STM32F401xx) || defined(STM32F413_423xx)
    " X1 F- C# Q% x' Y" y+ B% t
54.     /* PCLK2 = HCLK / 1*/

55.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

56.
    ; O; O' S2 C- H
57.     /* PCLK1 = HCLK / 2*/

58.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
    9 t; T5 }) i4 @, p' S
59. #endif /* STM32F401xx || STM32F413_423xx */

60.

61. #if defined(STM32F40_41xxx) || defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F401xx) || defined(STM32F469_479xx)
    . V9 K- P5 g5 g' {
62.     /* Configure the main PLL */

63.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

64.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);

65. #endif /* STM32F40_41xxx || STM32F401xx || STM32F427_437x || STM32F429_439xx || STM32F469_479xx */
    # B% ?2 w) z- v0 J
66.

67. #if  defined(STM32F412xG) || defined(STM32F413_423xx) || defined(STM32F446xx)

68.     /* Configure the main PLL */

69.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

70.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24) | (PLL_R << 28);

71. #endif /* STM32F412xG || STM32F413_423xx || STM32F446xx */

72.
    1 S( n3 J3 L( @+ Z& a) w
73.     /* Enable the main PLL */

74.     RCC->CR |= RCC_CR_PLLON;
    9 ~$ o3 v8 ]8 Y. H7 @. z+ h* @
75.
    9 e) T1 K3 i7 T! U/ b; w5 `
76.     /* Wait till the main PLL is ready */

77.     while((RCC->CR & RCC_CR_PLLRDY) == 0)
    " M/ }' G: r# g% c" H2 Y; N, N, w
78.     {

79.     }
    # r( m8 @# I6 f. I$ g$ V
80.
    1 D7 k1 h7 g3 r
81. #if defined(STM32F427_437xx) || defined(STM32F429_439xx) || defined(STM32F446xx) || defined(STM32F469_479xx)

82.     /* Enable the Over-drive to extend the clock frequency to 180 Mhz */

83.     PWR->CR |= PWR_CR_ODEN;
    - r' ?- ?9 W4 f7 p( C9 N" E' V
84.     while((PWR->CSR & PWR_CSR_ODRDY) == 0)
    " ^4 q) x$ Z( q6 P1 D' \0 n6 }
85.     {
    4 s! O3 W# J! G% [7 ]" F3 e6 ^
86.     }
    + k' C' C/ ~6 [
87.     PWR->CR |= PWR_CR_ODSWEN;

88.     while((PWR->CSR & PWR_CSR_ODSWRDY) == 0)

89.     {
    1 T: ]0 ]; P4 K! S- _# Q0 ^0 e
90.     }
    ! \, u2 b7 ~2 @6 X8 @
91.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
    $ l3 D$ \3 {2 Z3 A* E- V% I
92.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;

93. #endif /* STM32F427_437x || STM32F429_439xx || STM32F446xx || STM32F469_479xx */

94.
    ( A) x* S4 h6 a/ J
95. #if defined(STM32F40_41xxx)  || defined(STM32F412xG)

96.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
    % e' y3 x4 k6 T# E' ?7 c* q) @0 S
97.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;
    7 ^" n2 f% o& y
98. #endif /* STM32F40_41xxx  || STM32F412xG */
    & K0 v# @  x: h/ T/ B# S
99.

100. #if defined(STM32F413_423xx)

101.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

102.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_3WS;

103. #endif /* STM32F413_423xx */
     % q& t* V1 P7 K- r4 |# o% ~' _
104.
     ' e$ {, ]7 Y0 J0 P/ i
105. #if defined(STM32F401xx)
     . s7 b3 C% O9 L1 t, _
106.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
     5 w, g5 V7 P" z
107.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;

108. #endif /* STM32F401xx */

109.

110.     /* Select the main PLL as system clock source */

111.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

112.     RCC->CFGR |= RCC_CFGR_SW_PLL;
     - f7 v3 Z% l  \3 t* `5 O, a
113.
     5 X4 l. p% d( |2 D1 E3 c: \
114.     /* Wait till the main PLL is used as system clock source */

115.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);

116.     {

117.     }
     2 A3 \2 Z5 y) P5 N* K# u8 t
118.   }
     6 w3 I$ ?& ^* I( k4 U
119.   else
     + u( q6 ]' j3 ?2 I* u+ s# L1 O
120.   { /* If HSE fails to start-up, the application will have wrong clock

121.          configuration. User can add here some code to deal with this error */

122.   }

123. #elif defined(STM32F410xx) || defined(STM32F411xE)
     ! F+ Y- n2 x$ x! K9 ?
124. #if defined(USE_HSE_BYPASS)
     9 r( I  ]: F3 b0 v- O
125. /******************************************************************************/
     + }, E- v; q' P5 t4 k. l
126. /*            PLL (clocked by HSE) used as System clock source                */

127. /******************************************************************************/
     / M6 j$ V2 k7 s8 i. y" z6 C
128.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

129.
     / M% x/ [# ^+ G) R; `  b8 K
130.   /* Enable HSE and HSE BYPASS */

131.   RCC->CR |= ((uint32_t)RCC_CR_HSEON | RCC_CR_HSEBYP);
     5 ]" a3 Y( ^) C. p7 o
132.
     # E3 i6 r4 R6 g8 u
133.   /* Wait till HSE is ready and if Time out is reached exit */
     , O! n! q3 h  M6 s7 k
134.   do

135.   {
     % p1 V" A) W8 b4 J5 b( Z
136.     HSEStatus = RCC->CR & RCC_CR_HSERDY;

137.     StartUpCounter++;
     + g* W" i. h9 U( h" U1 O4 Z
138.   } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

139.
     6 V& j* a6 f4 y6 Y/ t) A, j: z  Q
140.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)

141.   {

142.     HSEStatus = (uint32_t)0x01;
     4 H$ C0 |8 ?. P( a. h; O
143.   }
     ) L/ c% X/ B/ }
144.   else
     3 v' q! _) t% K
145.   {

146.     HSEStatus = (uint32_t)0x00;
     0 n7 G7 }5 S+ x$ a$ D
147.   }

148.
     ' `$ b0 d- R: a" ^' a) p5 c9 A
149.   if (HSEStatus == (uint32_t)0x01)
     4 [4 y3 R; x; F0 E+ q3 {
150.   {
     & a1 x. w. A  m# T
151.     /* Select regulator voltage output Scale 1 mode */
     " n! ^& v% D2 t4 L6 i
152.     RCC->APB1ENR |= RCC_APB1ENR_PWREN;

153.     PWR->CR |= PWR_CR_VOS;
     4 `9 M1 }1 G+ m5 U, q& M
154.
     1 B3 e% D) m: {3 z1 D
155.     /* HCLK = SYSCLK / 1*/
     - [, U) Q2 V$ _+ a- u# o: W
156.     RCC->CFGR |= RCC_CFGR_HPRE_DIV1;

157.
     0 e3 x8 ~# n$ O5 u+ j% m
158.     /* PCLK2 = HCLK / 2*/

159.     RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;
     0 Y& t3 j' [! C+ F
160.

161.     /* PCLK1 = HCLK / 4*/

162.     RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
     " I5 Z% k) _7 c, ~( X0 ?
163.

164.     /* Configure the main PLL */
     " E6 F0 e( h2 L6 N  z) l$ ?& C. m# D
165.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |
     * O3 J/ @' k0 H* H6 o8 Y' L! l. s
166.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);
     ! [7 m' ?6 k1 b4 y. E4 i
167.

168.     /* Enable the main PLL */

169.     RCC->CR |= RCC_CR_PLLON;

170.

171.     /* Wait till the main PLL is ready */

172.     while((RCC->CR & RCC_CR_PLLRDY) == 0)

173.     {
     . h( L$ \: F! N# R
174.     }
     # S7 s% o4 v# j# M4 S% ]
175.
       }+ |, [4 D3 M1 H
176.     /* Configure Flash prefetch, Instruction cache, Data cache and wait state */

177.     FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;
     . t/ b  I/ X& n( H. ^) m) f2 K* ]
178.
     # b4 ^0 S6 s1 |( C/ j1 [
179.     /* Select the main PLL as system clock source */
     1 Y$ _7 S0 ]1 {2 I1 G9 i, ?' Y' b
180.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
     ! f. Y9 U6 R0 ~! u
181.     RCC->CFGR |= RCC_CFGR_SW_PLL;
     ; S9 P% y5 y5 L
182.

183.     /* Wait till the main PLL is used as system clock source */
     # W/ V0 \( D/ }6 s
184.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);
     8 Y; c  d3 [' ?" T0 ]
185.     {
     . X/ |( s! l0 m: a
186.     }

187.   }

188.   else
     / t/ l; X& d2 L: o9 v  B, n8 ~
189.   { /* If HSE fails to start-up, the application will have wrong clock

190.          configuration. User can add here some code to deal with this error */
     7 G/ M/ v: u3 r6 d# z
191.   }

192. #else /* HSI will be used as PLL clock source */
     / h+ h' U& F; f" l* C( [/ c
193.   /* Select regulator voltage output Scale 1 mode */
     6 p! j+ u( r3 U, G9 O. C1 S) R
194.   RCC->APB1ENR |= RCC_APB1ENR_PWREN;
     ! z0 N, q2 L/ y  c9 M
195.   PWR->CR |= PWR_CR_VOS;

196.
     7 |# p1 n  H: E: k( @1 Q( I" p
197.   /* HCLK = SYSCLK / 1*/
     $ o& R8 Z* h: P! A
198.   RCC->CFGR |= RCC_CFGR_HPRE_DIV1;
       m' s# B0 [. m( a* |% f6 E
199.

200.   /* PCLK2 = HCLK / 2*/
     1 l! L8 ^: @& f! \. `
201.   RCC->CFGR |= RCC_CFGR_PPRE2_DIV1;

202.

203.   /* PCLK1 = HCLK / 4*/

204.   RCC->CFGR |= RCC_CFGR_PPRE1_DIV2;
     + |4 V$ Z( F0 v- n& f  {* E
205.
     3 l! @: u7 C' f2 _3 r! {
206.   /* Configure the main PLL */

207.   RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) | (PLL_Q << 24);
     - J& S" o8 b8 J6 s$ `" P1 u
208.
     ; l9 M! _5 Z: @; W5 |+ }
209.   /* Enable the main PLL */

210.   RCC->CR |= RCC_CR_PLLON;

211.
     8 ?/ a) A- @5 @& R) O( T1 H
212.   /* Wait till the main PLL is ready */

213.   while((RCC->CR & RCC_CR_PLLRDY) == 0)

214.   {
     1 ]6 W% E, K! y6 f2 |. n$ X
215.   }
     2 x1 C3 [* D- m
216.
     ( c* S, P5 O2 x0 \
217.   /* Configure Flash prefetch, Instruction cache, Data cache and wait state */
       F# o; o8 g/ [' z7 r4 ^. V& `
218.   FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_2WS;
     & N) s# B* X7 c8 S; ~& x2 f
219.
     5 m( z$ L7 m6 U0 }- d# h
220.   /* Select the main PLL as system clock source */
     1 S6 u9 i8 P4 G0 J3 C7 G  t
221.   RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
     . g1 W. G& L2 D9 O9 d! S7 m% m
222.   RCC->CFGR |= RCC_CFGR_SW_PLL;
     3 r+ B& b$ K+ }3 Q& K% R. a  w
223.
     / b7 A# M! Y  [4 [% }" [
224.   /* Wait till the main PLL is used as system clock source */

225.   while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);
     ) K4 Q5 N9 R; X" X- O3 ~2 F# a4 F
226.   {

227.   }
     ) `& O; B# B! `- O" @) `
228. #endif /* USE_HSE_BYPASS */
     : y4 _. u3 u" h$ `+ U
229. #endif /* STM32F40_41xxx || STM32F427_437xx || STM32F429_439xx || STM32F401xx || STM32F469_479xx */

230. }

复制代码

! X; m  J: N/ }' k/ [先使能外部时钟 HSE，等待 HSE 稳定之后，配置AHB,APB1,APB2 时钟相关的分频因子，也就是相关外设的时钟。等待这些都配置完成之后，打开主 PLL 时钟，然后设置主 PLL 作为系统时钟 SYSCLK 时钟源。如果 HSE 不能达到就绪状态（比如外部晶振不能稳定或者没有外部晶振），那么依然会是 HSI 作为系统时钟。
/ [0 B' P& O% C
8 W2 ^# W4 x( e5 ]; a5 f, @/ s在这里要特别提出来，在设置主 PLL 时钟的时候，会要设置一系列的分频系数和倍频系数参数。大家可以从 SetSysClock 函数的这行代码看出：

1.     /* Configure the main PLL */
   / L& H- Z9 O' T- s- ~
2.     RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |
   % Y  T% h! p. h5 W5 ^: M2 p9 P6 L
3.                    (RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);

复制代码

- |( f* z6 y7 b4 x1 X/ T# X4 x这些参数是通过宏定义标识符的值来设置的。默认的配置在 System_stm32f4xx.c 文件开头的地方配置。对于我们开发板，我们的设置参数值如下：
& w. e4 j0 z: \7 B% ?& W
* x! q7 r" w5 N' e

1. #define PLL_M 8
   1 N0 B7 k2 G3 _# n$ H
2. #define PLL_Q 7

3. #define PLL_N 336
   4 W8 z& P) [$ X: |! G9 _$ e5 K
4. #define PLL_P 2

复制代码

: U7 S" `! ]9 Y+ g- i, ?& C! ]& Z2 S这里还有个特别需要注意的地方，就是我们还要同步修改 stm32f4xx.h 中宏定义标识符HSE_VALUE 的值为我们的外部时钟：

1. #if !defined (HSE_VALUE)

2. #define HSE_VALUE ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */
   ; F3 p! C8 B- `1 k# O
3. #endif /* HSE_VALUE */

复制代码

+ J7 J" C$ A0 j. j% V这里默认固件库配置的是 25000000，我们外部时钟为 8MHz，所以我们根据我们硬件情况修改为 8000000 即可。

04. 时钟配置总结
最后我们总结一下 SystemInit()函数中设置的系统时钟大小：
SYSCLK（系统时钟） =168MHz
1 {% o7 a% E" @2 f) y+ vAHB 总线时钟(HCLK=SYSCLK) =168MHz
2 T( }) Q9 W1 `2 R( U6 y: P' QAPB1 总线时钟(PCLK1=SYSCLK/4) =42MHz
APB2 总线时钟(PCLK2=SYSCLK/2) =84MHz
6 d9 O4 f" a* Z. \8 EPLL 主时钟 =168MHz


' L3 T! o, o1 C" V! q' p
