引言
PDM2PCM库将来自MEMS麦克风的PDM位流转换为PCM音频流。
$ l- P. L8 _' n. I7 ^7 [$ R3 z本用户手册介绍了PDM2PCM库，它是STM32Cube固件包的一部分。它提供了有关接口参数和库配置的详细信息。它还显示了如何将此库集成到主程序中。
本文档适用于允许用户连接数字PDM麦克风的微控制器，即STM32F4、STM32F7和STM32H7系列。
/ Z/ U' P4 C+ M6 m( l3 p
8 o" i8 o% _5 W& E9 R) q
" J8 M6 F  Z& g2 d& i. ^ 1模块概述
1.1 算法功能
PDM2PCM库具有从数字麦克风抽取和滤除脉冲密度调制（PDM）流的功能，用于将其转换为脉冲编码调制（PCM）信号输出流。
PCM输出流以16位分辨率实现。接口中未指定采样率，但本文档中约定使用16 kHz的PCM采样率。可配置各种抽取因子，以适应各种PDM时钟。
还推荐可配置的高通滤波器和数字音量。
$ F, z1 ?7 ^; Q% e1.2 模块配置
PDM2PCM库将1位数字样本的PDM信号（768 kHz至2.048 MHz）流作为输入。通过使用基于Arm®内核(a)的STM32微控制器同步串行端口（SPI或I2S）以8个样本的数据块为单位来采集该信号。
  M1 c* V. V) K根据内核和使用的工具链，该模块有不同的可用版本。

% C% n2 j- G- |& k/ R. i- Z1.3 资源总结

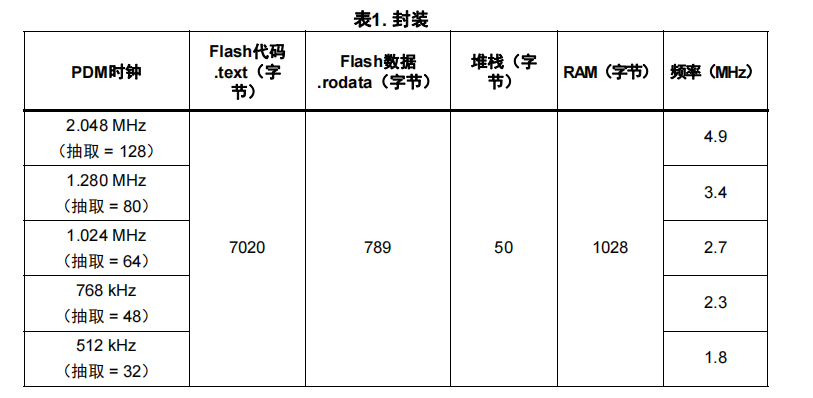

! v5 |+ X" G; @: ^表 1包含对存储器和频率的要求。
/ C1 G+ ~, {2 V/ S  n$ Y- T  s$ f使用IAR Embedded Workbench® for Arm® v7.40 (IAR Embedded Workbench®common components v7.2)测量板上的占用量。

6 E1 B2 ?8 i; o: C9 }4 {. }$ ]
  B. [" U$ }4 t+ V
8 |1 w1 G6 c/ b- X  e
9 V: {3 E* d& J; H7 w& J; |2 模块接口
需要使用两个文件来集成PDM2PCM库，pdm2pcm_glo.h头文件和正确的库文件（根据目标和工具链）。
它们包含所有要导出到软件集成框架的定义和结构。
注： audio_fw_glo.h文件是通用头文件，它对于所有音频模块都通用且必须包含在音频框架中。
# C% J- v5 P, `2.1 API
5 |7 }- c& n  A- |2 M: j. Q7 A五个函数具有主程序的软件接口：
• PDM_FilterInit
* f$ U5 e7 J  a! K• PDM_Filter_setConfig
• PDM_Filter_getConfig
• PDM_Filter_deInterleave
• PDM_Filter
6 b. \# e# G' R2 g8 \0 Z' k2.1.1 PDM_FilterInit 函数
8 |3 A  \, P6 `- f  N6 Y9 K该程序初始化静态存储器，设置默认值并初始化PDM2PCM库的查找表。
0 t5 u) Z  C" y& \" l; i0 auint32_t PDM_FilterInit(PDM_Filter_Handler_t *pHandler);




* ]0 |& a  F4 D* N当实时处理尚未开始时，在初始化阶段，必须至少调用一次该例程。


2 v4 L, K! U1 W5 k完整版请查看：附件
