1. 引言
STM32H7 双核单片机内部集成了 CM7 和 CM4 这两个内核，在目前官方提供的例程中，大都是使用 CM7 作为 Master 初始化系统时钟，然后通过释放硬件信号量 HSEM 唤醒 CM4，那么是否可以将 CM7 与 CM4 的角色互换，让 CM4 作为 Master 去初始化系统时钟呢？

2. 可行的方案分析
答案肯定是可以的，初步先介绍如下两种方案。
2.1 方案一
目前官方提供的例程路径如下，可以使得 D2 域的 CM4 进行系统时钟的初始化：
……\STM32Cube\Repository\STM32Cube_FW_H7_V1.9.0\Projects\STM32H747IEVAL\Examples\PWR\PWR_D2ON_D1OFF\EWARM

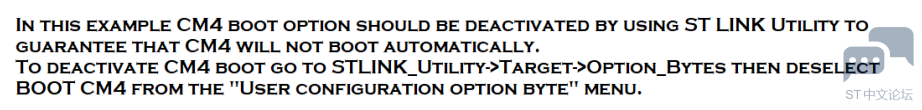

但是通过查看对应项目工程的 readme.txt 文件，发现：

也就是需要事先手动的设置修改用户选项字节 Option bytes，然后再进行操作。比较麻烦。

2.1 方案二

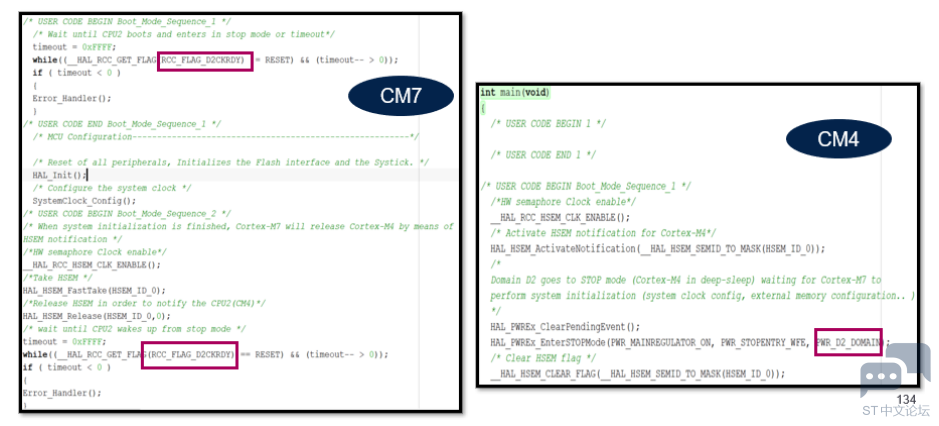

那有没有第二种方法，方案二呢？参考我们的 CubeMx 的生成代码的示例，对于 CM4 和 CM7内核角色的互换，是不是简单的把两者的代码直接互换，并将下图中的 RCC_FLAG_D2CKRDY换成 RCC_FLAG_D1CKRDY，将 PWR_D2_DOMAIN 换成 PWR_D1_DOMAIN 即可？
测试发现这种直接互换的方式是不行的！

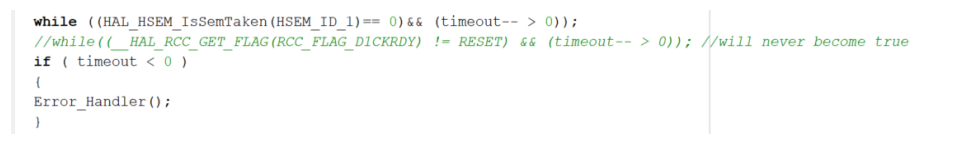

对于 CM7 和 CM4 系统初始化部分代码互换的实验，我们会发现，互换后代码会卡在如下的判断处，即使把 timeout 的这个判断去掉，RCC_FLAG_D1CKRDY 的时钟标志位也不会被为RESET 清除的状态；


也就是 D1 域进入不了 DSTOP 模式；
这是什么原因呢？通过查看 AN5215 STM32H747/757 advanced power management (version 1) 我们知道如下关于域和 CPU 内核之间的关系：

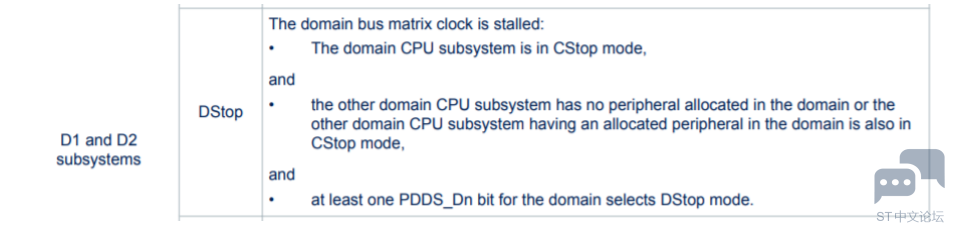

以及关于域进入相应低功耗模式的条件：


也就是说，如果要想 D1 域进入 DSTOP 模式，那么在 D1 域内的除了内核 CM7 之外，其subsystem 分配的外设资源等也需要进入低功耗模式，而实例中，CM4 占用到的 Flash 在 D1域，仍然处于活跃的状态，这也将会阻止 D1 域进入 DSTOP 模式，即 D1CKRDY 标注为会一直为 SET 的状态，也就是 while 循环的条件一直为真，与 timeout 设置的时长无关 ;
那如何改进呢？

完整版请查看：附件
