前言
STM32F750 和 STM32F730 在 STM32F7 系列中具有极高的性价比。因为他们内部的 Flash 只有 64KB，经常需要扩展 QSPIFlash，所以在 STM32CubeF7 库中大部分都是提供使用外部 QSPI Flash 的例程，导致有些用户不清楚如何在 ARM Keil 中对其内部 Flash 进行烧写。

问题
某客户在其产品的设计中，使用了 STM32F750Z8T6。客户的代码只需要使用内部 Flash，但不知如何对其进行烧写。

调研
1.了解问题

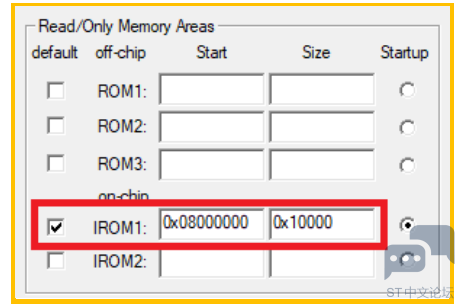

客户对 STM32 的了解就是内部 Flash 的地址就是从 0x08000000 开始，对于 STM32F750，大小为 64KB，也就是内部 Flash地址为 0x08000000~0x0800FFFF。所以客户在其 Keil 工程项目配置中，在 Target 页面配置好 IROM 如下：

$716HU)S8U[_K96VH2P{)D(1.png$

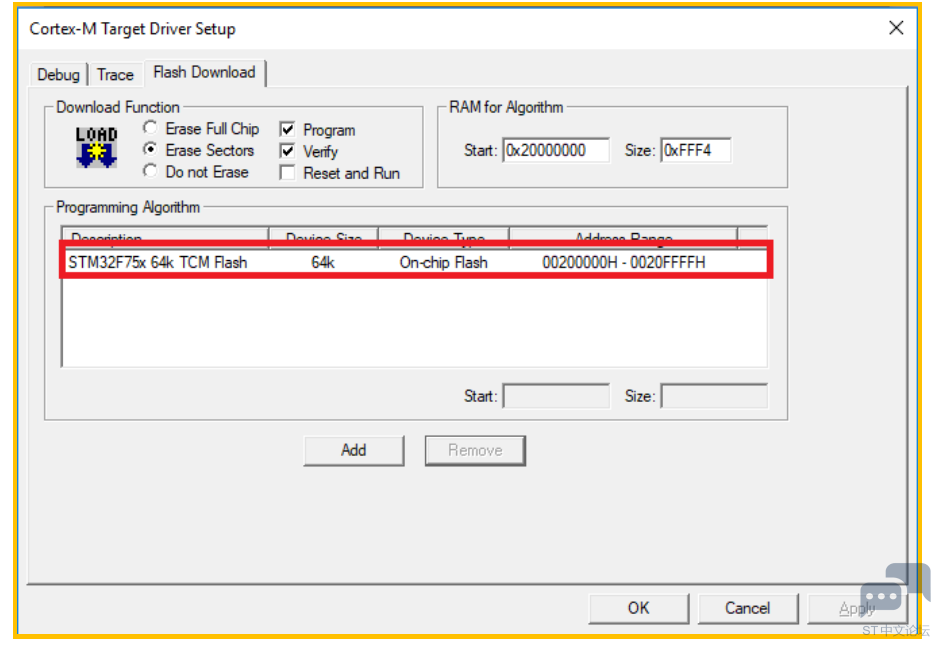

然后，客户在工程项目配置的 Utility 页面，点击 Setting 按钮，选择 Flash Download 页面，选择 Add 按钮，增加了内部Flash 的编程算法，如下：


点击 OK 后，回到项目中，进行代码编译，编译成功后进行代码下载，遇到如下错误：

$K250{7MC(T{1)K107`W0_F2.png$

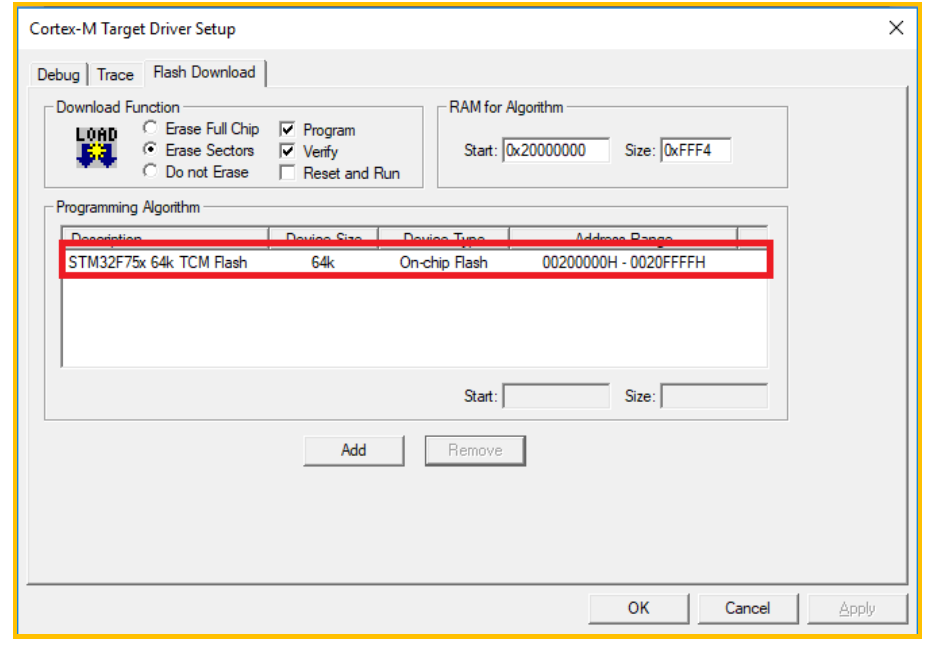

客户说在编程算法的添加项，只有 STM32F75x 64 TCM Flash 添加，但是其地址是从 0x00200000 开始的，觉得很奇怪，没有从 0x08000000 地址开始的编程算法可选。怀疑是这里的问题。

完整版请查看：附件
