第 1 章 设备树详解
9 _; o1 @5 I& o# p6 p1 E4 q
' J+ P9 W) m3 P7 b% v# {$ I6 y1.1 简介

( f7 g, s& `6 \$ w3 A7 z2 ~在传统Linux内核中，ARM架构的板极硬件细节过多地被硬编码在arch/arm/plat-xxx和arch/arm/mach-xxx，比如板上的platform设备、resource、i2c_board_info、spi_board_info以及各种硬件的platform_data，这些板级细节代码对内核来讲只不过是垃圾代码。而采用Device Tree后，许多硬件的细节可以直接透过它传递给Linux，而不再需要在kernel中进行大量的冗余编码，导致ARM的merge工作量较大。后经过一些讨论，对ARM平台的相关code做出如下相关规范调整，这个也正是引入DTS的原因。
' W1 d) F. H: T$ s5 d
' n! c% L, m. d1、ARM的核心代码仍然保存在arch/arm目录下
$ `# Z  d4 a9 E  B) }1 u9 T2、ARM SoC core architecture code保存在arch/arm目录下
" X" n3 k( u" q) U4 Z3、ARM SOC的周边外设模块的驱动保存在drivers目录下
; ~8 z% |/ T2 @) Q4、ARM SOC的特定代码在arch/arm/mach-xxx目录下
5、ARM SOC board specific的代码被移除，由DeviceTree机制来负责传递硬件拓扑和硬件资源信息。

本质上，Device Tree改变了原来用code方式将硬件配置信息嵌入到内核代码的方法，改用bootloader传递一个DB的形式。对于嵌入式系统，在系统启动阶段，bootloader会加载内核并将控制权转交给内核，此外，还需要把上述的三个参数信息传递给kernel，以便kernel可以有较大的灵活性。在linux kernel中，Device Tree的设计目标就是如此。
* L5 U) m" A( j) d+ E; G
在devie tree中，可描述的信息包括：

, n5 c3 M  n, e  C* G6 A1、CPU的数量和类别
9 U7 O8 h2 X, K$ d' F8 x2、内存基地址和大小
3、总线和桥
4、外设连接
4 i( W; H/ ?( W; E5、中断控制器和中断的使用情况
+ c. H/ U" P3 [3 _( p9 d* w6、GPIO控制器和GPIO使用情况
9 r; }" O$ d% @9 n3 _7、clock控制器和clock使用情况
4 f( t; R; g+ i" ^/ C# e
5 Z4 p4 ^) B% w2 [* L0 e- c它基本就是一棵电路板上的CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核来识别这棵树，并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源，也被传递给内核，内核会将这些资源绑定给展开的相应设备。
' C  C# R+ y9 z4 k8 J3 E
Linux内核从3.x开始引入设备树的概念，用于实现驱动代码与设备信息相分离。在设备树出现以前，所有关于设备的具体信息都要写在驱动里，一旦外围设备变化，驱动代码就要重写。引入了设备树之后，驱动代码只负责处理驱动的逻辑，而关于设备的具体信息存放到设备树文件中，这样，如果只是硬件接口信息的变化而没有驱动逻辑的变化，驱动开发者只需要修改设备树文件信息，不需要改写驱动代码。比如在ARM Linux内，一个.dts(device tree source)文件对应一个ARM的machine，一般放置在内核的"arch/arm/boot/dts/“目录内，比如stmp1a-dk1参考板的板级设备树文件就是"arch/arm/boot/dts/ stm32mp157a-dk1.dts”。这个文件可以通过make dtbs命令编译成二进制的.dtb文件供内核驱动使用。
- c/ i) C+ K6 R% q& [
基于同样的软件分层设计的思想，由于一个SoC可能对应多个machine，如果每个machine的设备树都写成一个完全独立的.dts文件，那么势必相当一些.dts文件有重复的部分，为了解决这个问题，Linux设备树目录把一个SoC公用的部分或者多个machine共同的部分提炼为相应的.dtsi文件。这样每个.dts就只有自己差异的部分，公有的部分只需要"include"相应的.dtsi文件, 这样就是整个设备树的管理更加有序。我这里用Linux4.19.94源码自带的goodix touchscreen触摸芯片为例来分析设备树的使用和移植。这个触摸芯片的设备树节点信息在" Documentation/devicetree/bindings/input/touchscreen/goodix.txt"有详细说明，其驱动源码是" drivers/input/touchscreen/goodix.c"。
# N4 r/ q" O9 F8 L
0 |, O! |- _6 u& Y! Q1.2 基础知识介绍
- ~  Y: h6 f' |. X
" r2 _. V/ M! P8 ?8 U: i# adts
+ A2 b, R, e% \0 I硬件的相应信息都会写在.dts为后缀的文件中，每一款硬件可以单独写一份例如stm32mp157a-dk1.dts，一般在Linux源码中存在大量的dts文件，对于arm架构可以在arch/arm/boot/dts找到相应的dts，一个dts文件对应一个ARM的machie。
6 Q" k6 x! K6 @. W4 a
7 E% f8 I2 v7 ]dtsi
0 ?4 w$ B* |; J) M. {' T值得一提的是，对于一些相同的dts配置可以抽象到dtsi文件中，然后类似于C语言的方式可以include到dts文件中，对于同一个节点的设置情况，dts中的配置会覆盖dtsi中的配置。

dtc
* p, ]* ~$ t3 q' \: Q- g" k  Ydtc是编译dts的工具，可以在Ubuntu系统上通过指令apt-get install device-tree-compiler安装dtc工具，不过在内核源码scripts/dtc路径下已经包含了dtc工具；

; g5 y8 w) b; y1 s5 ndtb
; N% c/ p- f' B  ldtb(Device Tree Blob)，dts经过dtc编译之后会得到dtb文件，dtb通过Bootloader引导程序加载到内核。所以Bootloader需要支持设备树才行；Kernel也需要加入设备树的支持；

1.3 DTS结构

$ d8 O. Q: u1 Q

1. /dts-v1/;
   , _5 b+ k3 I, \) _
2. / {
   + E3 v- i1 P) _' ]) _8 d7 P  N4 V
3.     node1 {
   ' g6 c- j7 m, ~; z! y# p
4.         a-string-property = "A string";

5.         a-string-list-property = "first string", "second string";

6.         // hex is implied in byte arrays. no '0x' prefix is required
   " X/ \0 {% q+ S4 u- i7 W; j, L
7.         a-byte-data-property = [01 23 34 56];

8.         child-node1 {
   : R. H; {, X5 \# y3 G4 [
9.             first-child-property;
   # d/ e. q( R$ ^6 S
10.             second-child-property = <1>;

11.             a-string-property = "Hello, world";

12.         };

13.         child-node2 {
    , _% O, ~1 k9 l/ ]4 _" Z0 c
14.         };

15.     };

16.     node2 {
    ) j% {( y  V0 c
17.         an-empty-property;

18.         a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */

19.         child-node1 {
    - n/ Y9 A$ j# f: X8 e
20.         };

21.     };

22. };

复制代码

4 n/ c' Y! Q8 p% a7 Q( D& ~/ Ddevice tree的基本单元是node。这些node被组织成树状结构，除了root node，每个node都只有一个parent。一个device tree文件中只能有一个root node。每个node中包含了若干的property/value来描述该node的一些特性。每个node用节点名字（node name）标识，节点名字的格式是node-name@unit-address。如果该node没有reg属性（后面会描述这个property），那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂在那个bus上相关。例如对于cpu，其unit-address就是从0开始编址，以此加一。而具体的设备，例如以太网控制器，其unit-address就是寄存器地址。root node的node name是确定的，必须是“/”。

也就是说设备树源文件的结构为:
1.1个root节点”/”;
5 y- w0 R3 z& X8 r+ N8 @% m2.root节点下面含一系列子节点，“node1” and “node2”
3.节点node1和下又含有一系列子节点，“child-node1” and “child-node2”
4.各个节点都有一系列属性
0 r3 ~# t) Z; z8 t: q这些属性可能为空，如an-empty-property
7 _- d3 L$ g, c& M可能为字符串，如a-string-property
; i, W& D6 V4 m+ R- K可能为字符串树组，如a-string-list-property
可能为Cells（由u32整数组成），如second-child-property
* H  m9 b" H' K' w9 R1.4 DTS语法介绍

$ l' j% c0 \5 K" o  d; u了解了基本的device tree的结构后，我们总要把这些结构体现在device tree source code上来。在linux kernel中，扩展名是dts的文件就是描述硬件信息的device tree source file，在dts文件中，一个node被定义成如下格式：

1 v/ x. ~: n( t7 x9 |

1. [label:] node-name[@unit-address] {
   5 j: o/ J  A, L7 U2 {+ v
2.    [properties definitions]

3.    [child nodes]
   7 Q4 r! ?" V  Z6 p+ R% l% y
4. }

复制代码

  W$ F1 H# |2 }) n, E) N  ~1 o“[]”表示option，因此可以定义一个只有node name的空节点，label方便在dts文件中引用。

基本数据类型：

8 v# s) p, P4 e- c( n7 T3 xtext string（以null结束），以双引号括起来，如：string-property = “a string”；
cells 是32位无符号整形数，以尖括号括起来，如：cell-property = <0xbeef 123 0xabcd1234>；
% I. \8 w' ?1 y$ x! U$ Z. b: gbinary data 以方括号括起来，如：binary-property = [0x01 0x23 0x45 0x67]；
$ V& M1 S  K- l% V. n7 N不同类型数据可以在同一个属性中存在，以逗号分格，如：mixed-property = “a string”, [0x01 0x23 0x45 0x67]，<0x12345678>；
多个字符串组成的列表也使用逗号分格，如：string-list = “red fish”,”blue fish”;

1.5 dts的组成
$ [+ j+ a1 P' i5 w* i" z
1.5.1 compatible

2 {/ }& r& S  M2 v/ ]/ M9 J! O每一个dts文件都是由一个root的根节点组成，内核通过根节点“/”的兼容性即可判断它启动的是什么设备，其代码结构如下
2 P( d+ d5 y2 t' U8 R
3 g8 ]. Y4 s; ~4 k9 J

1. / {

2.     model = "HQYJ FS-MP1A Discovery Board";
   2 |3 G/ A) ?, p. K3 `+ E1 k1 D
3.     compatible = "st,stm32mp157a-dk1", "st,stm32mp157", "hqyj,fsmp1a";
   9 R1 T0 L1 Q) W6 F  x  \$ F0 Q% X
4.

5.     aliases {

6.         ethernet0 = ðernet0;

7.         serial0 = &uart4;
   , b% r/ [! G, c/ F' ?+ \
8.         serial5 = &usart3;

9.     };

10.
    ; R1 Z; @. Y7 O
11.     chosen {
    2 N' v- x' }& J3 B, l, `( c
12.         stdout-path = "serial0:115200n8";

13.     };
    7 @0 U9 `3 h2 w; J% ~9 j
14.     ... ...
    7 V7 a8 B- g5 l
15. };

复制代码

model属性值是，它指定制造商的设备型号。推荐的格式是：“manufacturer，model”，其中manufacturer是一个字符串描述制造商的名称，而型号指定型号。
) @. }% a' G8 I8 {+ Z# ~1 C
compatible属性值是,指定了系统的名称，是一个字符串列表，它包含了一个“<制造商>,<型号>”形式的字符串。重要的是要指定一个确切的设备，并且包括制造商的名字，以避免命名空间冲突。

% J6 J. T- q6 Rchosen 节点不代表一个真正的设备，但功能与在固件和操作系统间传递数据的地点一样，如根参数，取代以前bootloader的启动参数，控制台的输入输出参数等。

1.5.2 #address-cells和#size-cells
% T4 K) U- P+ S/ I: K# S0 `
8 V8 W3 e9 d. r' R# G

1. port {

2.     #address-cells = <1>;

3.     #size-cells = <0>;
   / ?3 x" V" w7 s3 A# a& d
4.

5.     ltdc_ep0_out: endpoint@0 {
   0 l8 [$ D& g+ G' M( q  A" l
6.         reg = <0>;

7.         remote-endpoint = <&sii9022_in>;

8.     };
   / G: `" N/ ]8 K, w0 Q
9. };

复制代码

# H$ ?1 f' n8 k#address-cells = <1>: 基地址、片选号等绝对起始地址所占字长，单位uint32。
#size-cells = <1>: 长度所占字长，单位uint32。
1 f% e9 q5 H" o' o$ R7 I
6 c$ r" a- X( ]) X1.5.3 CPU addressing

$ Z' R+ l& @* g  E" A! Z5 G# ]* C在讨论寻址时，CPU节点代表了最简单的情况。 每个CPU都分配有一个唯一的ID，并且没有与CPU ID相关联的大小。
8 \: j- q- }2 Q  y) K

1. cpus {

2.     #address-cells = <1>;
   / b6 U9 W6 W$ T8 x% f  B5 I% u1 d! Y
3.     #size-cells = <0>;

4.
   + @1 ?( l- w6 g) Q
5.     cpu0: cpu@0 {
   ; a1 ?4 k" Z4 T+ k6 P1 `7 ]' I5 e1 s
6.         compatible = "arm,cortex-a7";

7.         device_type = "cpu";
   5 m2 a6 Z1 s. G' y+ l" d/ K9 ]4 S
8.         reg = <0>;

9.         clocks = <&rcc CK_MPU>;
   + s& j8 u* L9 g# i% f3 ^1 m6 K
10.         clock-names = "cpu";

11.         operating-points-v2 = <&cpu0_opp_table>;

12.         nvmem-cells = <&part_number_otp>;

13.         nvmem-cell-names = "part_number";

14.     };

15.
    # o* `- i. l- |  Z5 L1 v9 A( e
16.     cpu1: cpu@1 {

17.         compatible = "arm,cortex-a7";

18.         device_type = "cpu";

19.         reg = <1>;
    1 G( x$ J$ c+ C7 e
20.         clocks = <&rcc CK_MPU>;
    2 K# i/ q. F5 ]
21.         clock-names = "cpu";

22.         operating-points-v2 = <&cpu0_opp_table>;
    5 S5 {9 i- h- y$ u
23.     };

24. };

复制代码

在cpus节点，#address-cells被设置成了1，#size-cells被设置成了0。这是说子reg值是单独的uint32，它用无大小字段表示地址。在此情况下，这两个cpu分配到的地址为0和1。cpu节点的#size-cells是0因为每个cpu只分配到了一个单独的地址。

你仍然需要注意reg值班需要与节点名的值相匹配。按照惯例，如果一个节点有一个reg属性，那么这个节点名称必须包括unit-address,这是reg属性的第一个address值。

1.5.4 Memory Mapped Devices

与在cpu节点中单独的address值不同，内存映射设备被分配了一系列将要响应的地址，因此不仅需要包含内存的基地址而且还需要映射地址的长度，因此需要使用#size-cells用来表示在每个子reg元组中长度字段的大小。在以下示例中，每个address值为1 cell(32 bits),每个长度值也是1 cell,这在32 bit系统是比较典型的。64 bit设备也许会为#address-cells和#size-cells使用数值2，在device tree中获取64 bit addressing。
( e, Q% G. _5 U- ^( F; y

1. /dts-v1/;
   6 m3 K" O; b, y. N
2. / {
   - |, u* m" f6 P8 {' [/ k
3.     #address-cells = <1>;

4.     #size-cells = <1>;
   9 V  u, Q0 G; P7 v* c4 n
5.     ...
   , U2 P3 e8 s5 h! N8 o0 N
6.     timers2: timer@40000000 {
   2 J1 e0 T0 @* S9 |6 h3 I7 y9 F8 f
7.         compatible = "st,stm32-timers";

8.         reg = <0x40000000 0x400>;

9.     };

10.
    ) z3 k8 b0 i! R& o4 F$ Z
11.     timers3: timer@40001000 {

12.         compatible = "st,stm32-timers";

13.         reg = <0x40001000 0x400>;

14.     };

15.

16.     spi2: spi@4000b000 {

17.         compatible = "st,stm32h7-spi";

18.         reg = <0x4000b000 0x400>;
    4 _/ C- a* P& A" r0 M
19.     };

20.
    8 D. z% h# L2 p' r9 U
21.     uart7: serial@40018000 {
    - G$ U# O3 G. }- T. \
22.         compatible = "st,stm32h7-uart";

23.         reg = <0x40018000 0x400>;

24.     };

25.
    - Z( F8 W  T. t: R8 V$ B
26.     sai1: sai@4400a000 {
    " l! u" {4 {" W3 ?6 d
27.         compatible = "st,stm32h7-sai";
    7 |; Z: I7 t2 u
28.         reg = <0x4400a000 0x4>;
    " p6 X* R" [' j: o. k8 r0 g
29.     };

30.     ...

31. };

复制代码

1.55 Non Memory Mapped Devices

9 e; g- Q2 o3 `5 [9 M" f! U处理器总线的其它设备为非内存映射设备。他们有地址范围，但不能被CPU直接寻址。母设备的驱动程序将代替CPU进行间接访问。以i2c设备为例，每个设备都分配了一个地址，但没有长度或范围与之相匹配。这与CPU地址分配很相似。

2 o7 \& w! j1 o! l

1. etf: etf@50092000 {
   , O% a4 m$ n& G. c
2.     compatible = "arm,coresight-tmc", "arm,primecell";
   & H1 ^+ ?' y) V! U& C. @; Y+ U
3.     reg = <0x50092000 0x1000>;
   ; ]0 i, i* b9 f
4.     clocks = <&rcc CK_TRACE>;

5.     clock-names = "apb_pclk";
   : _. D( l$ Q3 Z8 e8 N2 ~
6.

7.     ports {

8.         #address-cells = <1>;
   * d2 k! y$ [2 o' `
9.         #size-cells = <0>;
     P* t6 r: z) [
10.
    . L/ z  v2 F8 _, R
11.         port@0 {
    # I+ q2 \+ e  W4 s- E% d7 ~
12.             reg = <0>;
    5 Y, z, A( ]% H* T2 ?
13.             etf_in_port: endpoint {

14.                 slave-mode;
    + s) V& `) i8 r6 a
15.                 remote-endpoint = <&funnel_out_port0>;
    * n5 v! l3 ]) |$ f
16.             };

17.         };
    % t. o$ u, ]4 y) J9 a) i+ o% w% O+ G
18.

19.         port@1 {

20.             reg = <0>;
    0 [7 {. Z- z. {7 A  f; Z- h
21.             etf_out_port: endpoint {

22.                 remote-endpoint = <&tpiu_in_port>;

23.             };

24.         };

25.     };

26. };

复制代码

1.5.6 Ranges (Address Translation)

4 P4 `  X7 C3 ]; m# W# T5 K* h前面已经讨论过如何向设备分配地址，但此时这些地址只是本地设备节点，还没有说明如何从那些地址里映射到cpu可以使用的地址。根节点经常描述地址空间的CPU视图。根节点的子节点已经使用了CPU的address domain，所以不需要任何明确的映射。例如，serial@101f0000设备被直接分配了地址0x101f0000。

根节点的非直接子节点是无法使用CPU的address domain的。为了在deivce tree获取内存映射地址必须指定如何从一个域名将地址转换到另一个。Ranges属性就用于此目的。以下是添加了ranges属性的device tree示例。
! K9 z8 l! \2 Q- J  q9 c
1 k3 N6 j/ R( q9 I; z. Q7 e

1. m4_rproc: m4@0 {
   4 q9 `5 V7 v: L! B
2.     compatible = "st,stm32mp1-rproc";
   0 P7 ~, _( H: `. a; @3 c, ^
3.     #address-cells = <1>;

4.     #size-cells = <1>;
   6 s* y: f* W- ^& ^
5.
   ( L. g5 p# S8 G, n8 r4 k* F
6.     ranges = <0x00000000 0x38000000 0x10000>,
   % h) B) l/ M6 F. @: x
7.          <0x30000000 0x30000000 0x60000>,

8.          <0x10000000 0x10000000 0x60000>;

9.     resets = <&rcc MCU_R>;

10.     reset-names = "mcu_rst";

11.     st,syscfg-pdds = <&pwr 0x014 0x1>;

12.     st,syscfg-holdboot = <&rcc 0x10C 0x1>;
    9 C  u7 h% x! J# F$ _: s# [6 H3 z
13.     st,syscfg-tz = <&rcc 0x000 0x1>;
    ! y8 \' A& a* w4 [
14.     st,syscfg-rsc-tbl = <&tamp 0x144 0xFFFFFFFF>;
      W$ `0 K# M' P% Y- V
15.     status = "disabled";
    - @& N/ n9 s8 k/ e. r( k* ~
16.
    % H$ \# \, {/ @& x% b: z1 s
17.     m4_system_resources {

18.         compatible = "rproc-srm-core";
    0 s8 W  y  j- z# m, x& U- b. Q
19.         status = "disabled";

20.     };

21. };

复制代码

ranges是一个地址转换列表。每个输入ranges表格的是包含子地址的元组，母地址和子地址空间的范围大小。每个字段的大小都由获取的子地址的#address-cells值，母地址的#address-cell值和子地址的#size-cells值而定。以外部总线为例，子地址是2 cells，母地址是1 cell,大小也为1 cell。
. ?+ y5 F  w1 r, }+ I
1.5.7 status

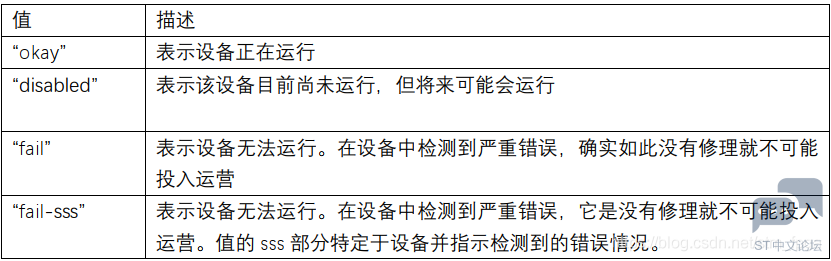

device tree中的status标识了设备的状态，使用status可以去禁止设备或者启用设备，看下设备树规范中的status可选值。
# b6 ^, M) r4 j, o2 i6 l
) u+ o. p2 \; e* |

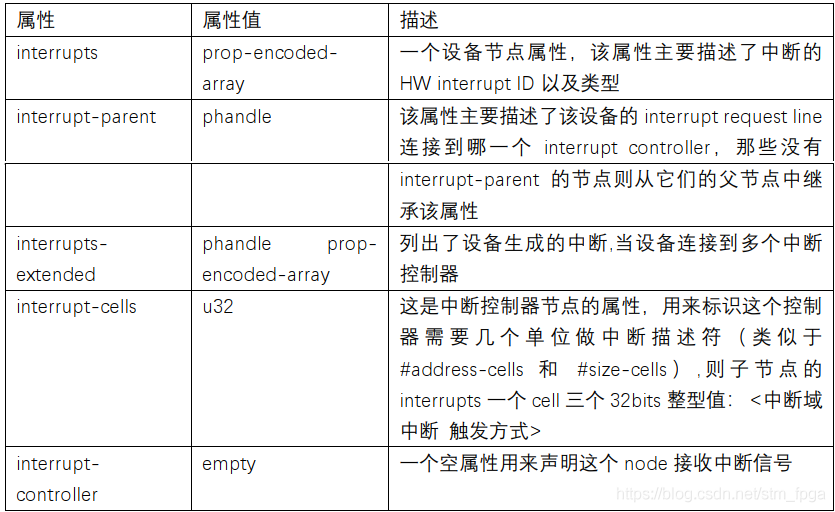

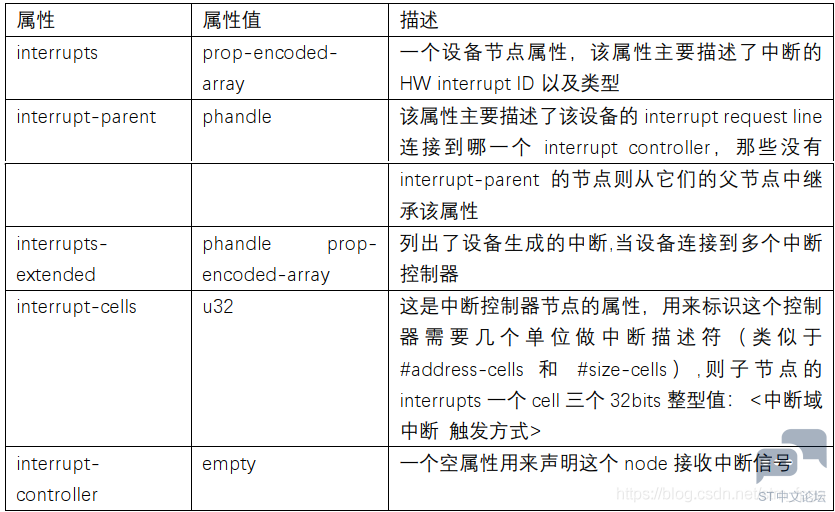

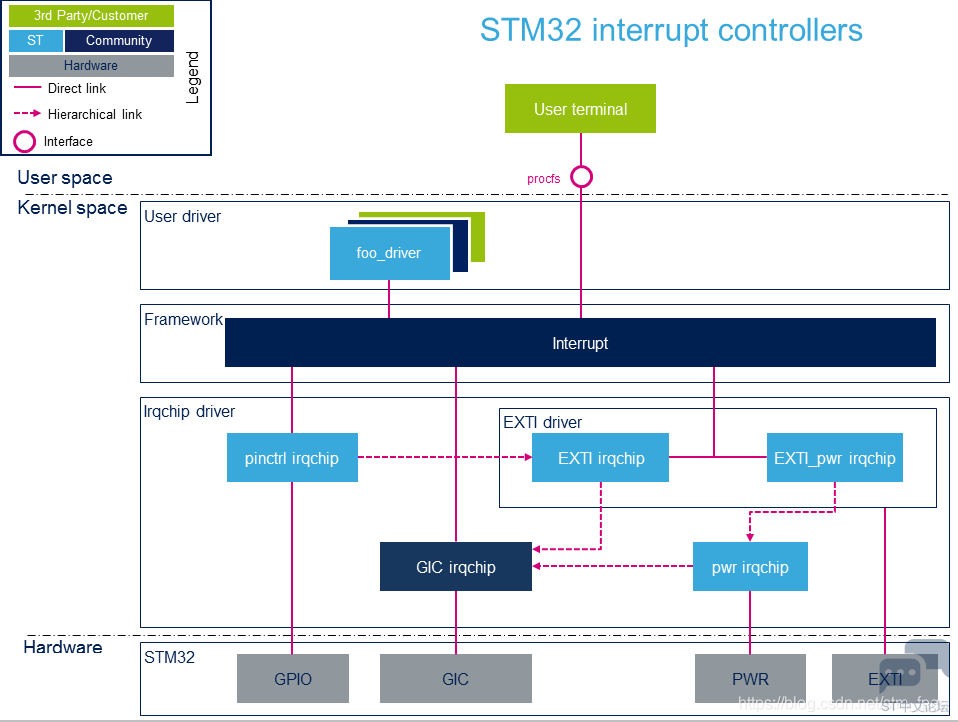

3 y/ C) M) U- o% s& ?1.5.8 中断映射
% @1 s. W  q1 `. M1 `与遵循树的自然结构而进行的地址转换不同，机器上的任何设备都可以发起和终止中断信号。另外地址的编址也不同于中断信号，前者是设备树的自然表示，而后者者表现为独立于设备树结构的节点之间的链接。

0 ^* Q5 T( b! V- |! u
& Y% T0 w! q( `, I3 E
下面显示了ADC控制器中断设备片段

$ `% E  k5 q$ m. C6 `+ H; Q% z9 b

1. adc: adc@48003000 {

2.     compatible = "st,stm32mp1-adc-core";

3.     reg = <0x48003000 0x400>;

4.     interrupts = <GIC_SPI 18 IRQ_TYPE_LEVEL_HIGH>,

5.              <GIC_SPI 90 IRQ_TYPE_LEVEL_HIGH>;
   ) F$ h1 E7 G4 B$ c
6.     clocks = <&rcc ADC12>, <&rcc ADC12_K>;
   $ x, m2 p- r3 D4 i
7.     clock-names = "bus", "adc";

8.     interrupt-controller;
   3 V. F2 I, {3 M2 ]+ H$ I  j8 b
9.     st,syscfg-vbooster = <&syscfg 0x4 0x100>;

10.     st,syscfg-vbooster-clr = <&syscfg 0x44 0x100>;
    + X% q$ e. _2 {- I
11.     st,syscfg-anaswvdd = <&syscfg 0x4 0x200>;

12.     st,syscfg-anaswvdd-clr = <&syscfg 0x44 0x200>;

13.     #interrupt-cells = <1>;

14.     #address-cells = <1>;
    # K  R8 q  N+ j) d! x
15.     #size-cells = <0>;
    - Z* Y6 ~, c9 J. j" V7 w" `
16.     status = "disabled";

17.

18.     adc1: adc@0 {
    # W" f$ \1 h- R: u
19.         compatible = "st,stm32mp1-adc";
    8 j, _. u6 x. E! t7 g- }1 p
20.         #io-channel-cells = <1>;

21.         reg = <0x0>;
    ( K' z, m6 c) B2 n. d' f. |
22.         interrupt-parent = <&adc>;
    ' t4 e0 v6 c+ X: @/ T
23.         interrupts = <0>;
    ) k; Z6 I( Q. o5 a) X9 N
24.         dmas = <&dmamux1 9 0x400 0x05>;
    - @, \6 Z* c3 l. i8 s  S
25.         dma-names = "rx";
    ! _1 B; \2 V8 e( k8 {( v9 G
26.         status = "disabled";
    ) S7 h7 z4 t. ]$ n# L7 O4 h
27.     };

28.

29.     adc2: adc@100 {

30.         compatible = "st,stm32mp1-adc";
    . N. b" ~  y( a. j7 d
31.         #io-channel-cells = <1>;
    4 H8 ?% n' u8 a
32.         reg = <0x100>;
    % w$ s8 k) l: ^
33.         interrupt-parent = <&adc>;
    " V, g  E- N% A3 x
34.         interrupts = <1>;
    # ?% I" A' N- Z/ x" c8 ^
35.         dmas = <&dmamux1 10 0x400 0x05>;

36.         dma-names = "rx";
    + L$ Y- P+ S- F9 M! N4 R
37.         /* temperature sensor */

38.         st,adc-channels = <12>;

39.         st,min-sample-time-nsecs = <10000>;
    + J. X+ h' I* n/ v' A# w
40.         status = "disabled";

41.     };
    2 H, G1 i1 V# o, o* s0 N# P
42.

43.     jadc1: jadc@0 {
    * x% o' \1 @+ \
44.         compatible = "st,stm32mp1-adc";

45.         st,injected;

46.         #io-channel-cells = <1>;
    & G; a/ |1 F0 _- N9 p! C9 R. T
47.         reg = <0x0>;

48.         interrupt-parent = <&adc>;
    & C3 p8 x. R  }' g  M
49.         interrupts = <3>;
    5 e# j  L$ Z: ]/ @  t
50.         status = "disabled";

51.     };
    8 J1 _% R' T8 m* S  S) q  U
52.

53.     jadc2: jadc@100 {
    $ A) n$ g/ e) K& m# a, v5 p
54.         compatible = "st,stm32mp1-adc";

55.         st,injected;

56.         #io-channel-cells = <1>;
    $ P& u% p: k) y4 V" }8 ?4 R
57.         reg = <0x100>;

58.         interrupt-parent = <&adc>;

59.         interrupts = <4>;
    # R/ r, f& n0 v$ `
60.         /* temperature sensor */
    4 ?5 Q4 @8 B3 |* T* Z
61.         st,adc-channels = <12>;
    * V" v8 J) p" m; `4 P3 a3 L! c( }
62.         st,min-sample-time-nsecs = <10000>;

63.         status = "disabled";
    6 p0 f; e6 B1 ]
64.     };

65.
    : C% `) ]4 [& u
66.     adc_temp: temp {

67.         compatible = "st,stm32mp1-adc-temp";
    6 b8 C& @2 J4 ^5 M+ L
68.         io-channels = <&adc2 12>;
    " v  B- s9 s5 Z
69.         nvmem-cells = <&ts_cal1>, <&ts_cal2>;
    ' N% @1 f9 @0 n; R; X2 K: [
70.         nvmem-cell-names = "ts_cal1", "ts_cal2";

71.         #io-channel-cells = <0>;
    # x, K$ |* ^2 m' q1 v
72.         #thermal-sensor-cells = <0>;
    4 T5 m! c) J) k1 D3 j! m8 V/ f. A) l
73.         status = "disabled";

74.     };

75. };

复制代码

  a+ v0 z6 O% L2 S下面显示了ethernet控制器中断设备片段

  ~: N' w- T2 N6 I" C% s2 x" b

1. ethernet0: ethernet@5800a000 {

2.     compatible = "st,stm32mp1-dwmac", "snps,dwmac-4.20a";
   6 ?* E3 b0 Z% l0 v7 u
3.     reg = <0x5800a000 0x2000>;
   0 i/ N& z( g/ x
4.     reg-names = "stmmaceth";
   % J% w1 G3 Z% a! S) N$ w
5.     interrupts-extended = <&intc GIC_SPI 61 IRQ_TYPE_LEVEL_HIGH>,

6.                   <&intc GIC_SPI 62 IRQ_TYPE_LEVEL_HIGH>,
   . i$ G# Q0 y9 l7 u( X$ l
7.                   <&exti 70 1>;

8.     interrupt-names = "macirq",
   & j  j+ S. B0 P9 O# b  ?
9.               "eth_wake_irq",
   5 v) O6 y* d6 [3 Q% A
10.               "stm32_pwr_wakeup";

11.     clock-names = "stmmaceth",
    2 ?% e2 B! ^  M' K1 {4 d$ F. X% G
12.               "mac-clk-tx",
    ' ?' |- P" \" ?3 c
13.               "mac-clk-rx",
    ! _  ^% d( a  K1 T* Y
14.               "ethstp";
    % ?0 @! }$ t" ~! O6 R: k
15.     clocks = <&rcc ETHMAC>,

16.          <&rcc ETHTX>,
    ; k& _( N+ G) Q1 d; C1 m  G4 X4 M
17.          <&rcc ETHRX>,
    4 a2 d, J  a8 h+ l; V% d
18.          <&rcc ETHSTP>;

19.     st,syscon = <&syscfg 0x4>;
      D- S( K0 c; z3 j
20.     snps,mixed-burst;
    6 ^. T% [9 e' c; u1 a
21.     snps,pbl = <2>;

22.     snps,en-tx-lpi-clockgating;

23.     snps,axi-config = <&stmmac_axi_config_0>;
    + t) M! g4 t* d' r8 \
24.     snps,tso;
    ) z& v# d3 t5 W$ ~% Z$ V" w
25.     power-domains = <&pd_core>;

26.     status = "disabled";

27. };


复制代码

' b' N( x+ W: i  e7 z, A2 J3 N
1.5.9 特殊节点

aliases节点为了解决节点路径名过长的问题，引入了节点别名的概念，可以引用到一个全路径的节点。如/external-bus/ethernet@0,0,但当用户想知道具体内容的时候显得太累赘。

1. aliases {

2.     ethernet0 = ðernet0;

3.     serial0 = &uart4;

4.     serial5 = &usart3;

5. };

复制代码

- a( |$ `) _: x当为设备分配一个标识符的时候，操作系统更倾向于使用aliases。
% J+ z, l1 R9 s, }0 j( d————————————————
版权声明：左月先生
8 }7 O0 k4 c1 w5 l5 H
